ĐẶT ĐƯỜNG DẪN ĐIỆN TRONG NHÀ Ở VÀ CÔNG TRÌNH CÔNG CỘNG
- TIÊU CHUẨN THIẾT KẾ
TIÊU CHUẨN QUỐC GIA
TCVN 9207:2012 ĐẶT ĐƯỜNG DẪN ĐIỆN TRONG NHÀ Ở VÀ CÔNG TRÌNH CÔNG CỘNG
- TIÊU CHUẨN THIẾT KẾ Installation of electrical wiring in dwellings and public building
- Design standard
Lời nói đầu
TCVN 9207 : 2012 thay thế tiêu chuẩn TCXD 25 : 1991
TCVN 9207 : 2012 được chuyển đổi từ tiêu chuẩn TCXD 25:1991 theo quy định tại Khoản 1 Điều 69 của Luật tiêu chuẩn và quy chuẩn kỹ thuật và điểm a Khoản 1 Điều 7 Nghị định 127/2007/NĐ- CP ngày 01/8/2007 của Chính phủ quy định chi tiết thi hành một số điều của Luật tiêu chuẩn và quy chuẩn kỹ thuật.
TCVN 9207 : 2012 do Trường Đại học Kiến Trúc Hà Nội biên soạn, Bộ Xây dựng đề nghị, Tổng cục Tiêu chuẩn Đo lường Chất lượng thẩm định, Bộ Khoa học và Công nghệ công bố. ĐẶT ĐƯỜNG DẪN ĐIỆN TRONG NHÀ Ở VÀ CÔNG TRÌNH CÔNG CỘNG
- TIÊU CHUẨN THIẾT KẾ Installation of electrical wiring in dwellings and public building
- Design standard
1. Phạm vi áp dụng
1.1. Tiêu chuẩn này áp dụng để thiết kế đặt các đường dẫn điện cho nhà ở và công trình công
cộng, với các dây điện hoặc cáp điện có dòng điện xoay chiều và một chiều, điện áp đến 1000 V.
1.2. Việc thiết kế đặt đường dẫn điện cho nhà ở và công trình công cộng còn phải thỏa mãn các
yêu cầu quy định của các tiêu chuẩn, quy phạm hiện hành có liên quan. Với các công trình công cộng còn phải tuân theo các yêu cầu quy định của các tiêu chuẩn, quy phạm hiện hành của mỗi loại công trình.
2. Tài liệu viện dẫn
Các tài liệu viện dẫn sau rất cần thiết cho việc áp dụng tiêu chuẩn này. Đối với các tài liệu viện dẫn ghi năm công bố thì áp dụng phiên bản được nêu. Đối với các tài liệu viện dẫn không ghi năm công bố thì áp dụng phiên bản mới nhất, bao gồm cả các sửa đổi, bổ sung (nếu có).
- 11 TCN 18 : 2006, Quy phạm trang bị điện - Phần I: Quy định chung;
- 11 TCN 19 : 2006, Quy phạm trang bị điện - Phần II: Hệ thống đường dẫn điện;
- TCXDVN 319 : 2004, Lắp đặt hệ thống nối đất thiết bị cho các công trình công nghiệp - Yêu cầu chung (1);
- TCVN 7447-1 (IEC 60364-1), Hệ thống lắp đặt điện của các tòa nhà - Phần 1: Nguyên tắc cơ bản, đánh giá các đặc tính chung, định nghĩa;
- TCVN 7447-5-52 (IEC 60364-5-52), Hệ thống lắp đặt điện hạ áp - Phần 5-52: Lựa chọn và lắp đặt thiết bị điện - Hệ thống đi dây;
- TCVN 7447-5-54 (IEC 60364-5-54), Hệ thống lắp đặt điện của các tòa nhà - Phần 5-54: Lựa chọn và lắp đặt thiết bị điện - Bố trí nối đất, dây bảo vệ và dây liên kết bảo vệ;
- TCVN 9206 : 2012, Đặt thiết bị điện trong nhà ở và công trình công cộng - Tiêu chuẩn thiết kế;
- TCVN 9208 : 2012, Lắp đặt cáp và dây điện trong các công trình công nghiệp;
- National Electrical Code 2008 - Bộ luật điện quốc gia (Hoa Kỳ) 2008 - Chương 3: Các phương pháp và vật liệu đi dây
- Electrical Installation Guide According to IEC International Standards - Hướng dẫn thiết kế lắp đặt điện theo tiêu chuẩn IEC GHI CHÚ: (1) Tiêu chuẩn đang được chuyển đổi thành TCVN.
3. Thuật ngữ và định nghĩa
Để hiểu đúng nội dung của tiêu chuẩn, cần thống nhất một số thuật ngữ và định nghĩa như sau:
3.1. Nhà ở và công trình công cộng bao gồm:
3.1.1. Nhà ở:
a) Nhà ở (gia đình) riêng biệt:
- Biệt thự;
- Nhà liền kề (nhà phố);
- Các loại nhà ở riêng biệt khác.
b) Nhà ở tập thể (như kí túc xá);
c) Nhà nhiều căn hộ (nhà chung cư);
d) Khách sạn, nhà khách;
e) Nhà trọ;
f) Các loại nhà cho đối tượng đặc biệt.
3.1.2. Công trình công cộng:
a) Công trình văn hóa:
- Thư viện;
- Bảo tàng, nhà triển lãm;
- Nhà văn hóa, câu lạc bộ;
- Nhà biểu diễn, nhà hát, rạp chiếu phim, rạp xiếc;
- Đài phát thanh, đài truyền hình;
- Vườn thú, vườn thực vật, công viên văn hóa - nghỉ ngơi.
b) Công trình giáo dục:
- Nhà trẻ;
- Trường mẫu giáo;
- Trường phổ thông các cấp;
- Trường đại học và cao đẳng;
- Trường trung học chuyên nghiệp;
- Trường dạy nghề, trường công nhân kỹ thuật;
- Trường nghiệp vụ;
- Các loại trường khác.
c) Công trình y tế:
- Trạm y tế;
- Bệnh viện đa khoa, bệnh viện chuyên khoa từ trung ương tới địa phương;
- Các phòng khám đa khoa, chuyên khoa khu vực;
- Nhà hộ sinh;
- Nhà điều dưỡng, nhà dưỡng lão;
- Các cơ quan y tế: phòng chống dịch, bệnh.
d) Các công trình thể dục thể thao:
- Các sân vận động, sân thể thao, sân bóng đá;
- Các loại nhà luyện tập thể dục thể thao, nhà thi đấu;
- Các loại bể bơi có và không có mái che, khán đài.
e) Công trình thương nghiệp, dịch vụ:
- Chợ;
- Cửa hàng, trung tâm thương mại, siêu thị;
- Hàng ăn, giải khát;
- Trạm dịch vụ công cộng như: Giặt là, cắt tóc, tắm, may vá, sửa chữa thiết bị, đồ dùng gia dụng.
f) Nhà làm việc, văn phòng, trụ sở;
g) Công trình phục vụ an ninh;
h) Nhà phục vụ thông tin liên lạc: nhà bưu điện, nhà bưu cục, nhà lắp đặt thiết bị thông tin;
i) Nhà phục vụ giao thông: nhà ga các loại;
j) Các công trình công cộng khác (như công trình tôn giáo). 3.2. Dây điện (Electric Wire) Bao gồm một ruột kim loại dẫn điện (bằng đồng hoặc nhôm) nằm trong một vỏ cách điện.
3.3. Cáp điện (Electric Cable)
Bao gồm một hoặc nhiều dây điện được bọc trong một hoặc nhiều lớp vỏ bảo vệ.
3.4. Đường dẫn điện
Là tập hợp các dây điện, cáp điện với các kết cấu, chi tiết kẹp, đỡ và bảo vệ liên quan đến chúng, được lắp đặt theo tiêu chuẩn này.
3.5. Đường dẫn điện đặt hở
Là đường dẫn điện lắp đặt trên bề mặt tường, trần nhà, vì kèo và các phần kết cấu khác của tòa nhà và công trình.
3.6. Đường dẫn điện đặt kín
Là đường dẫn điện đặt trong các kết cấu của tòa nhà và công trình (tường, nền, móng), cũng như trong khoảng không gian giữa trần giả và trần bê tông.
3.7. Đường dẫn điện ngoài nhà
Là đường dẫn điện đặt theo mặt ngoài của tường bao che tòa nhà, dưới các mái hiên v.v., cũng như các đường dẫn điện nối giữa các nhà với nhau trong khu công trình, đặt trên các cột (không quá 4 khoảng cột với chiều dài mỗi khoảng cột không quá 25m). Đường dẫn điện ngoài nhà có thể đặt kín hoặc đặt hở.
3.8. Đường dẫn điện vào nhà
Là đường dẫn điện nối từ đường dây cấp điện bên ngoài đến thiết bị đầu vào của tòa nhà và công trình.
3.9. Khay cáp (cable tray)
Là phương tiện chứa dây và cáp điện dưới dạng từng đoạn khay có hoặc không đục lỗ (có chiều rộng phù hợp với số lượng dây, cáp điện đặt trong khay; được chế tạo từ thép chịu uốn, mạ kẽm nóng hoặc sơn chống rỉ và chiều dài thuận tiện cho việc lắp đặt thành tuyến dài được treo bằng quang treo hoặc cố định bằng giá đỡ).
3.10. Thang cáp (cable lader)
Là phương tiện chứa dây và cáp điện dưới dạng từng đoạn thang dài (có chiều rộng phù hợp với số lượng dây, cáp điện đặt trong thang và chiều dài thuận tiện cho việc lắp đặt có thể dùng nắp đậy) được chế tạo từ thép chịu uốn, mạ kẽm nóng hoặc sơn chống rỉ, ghép với nhau thành tuyến thang dài, được treo bằng quang treo hoặc cố định bằng giá đỡ.
3.11. Hộp cáp (trunking)
Là phương tiện chứa dây và cáp điện có dạng hình hộp, có nắp kín, bằng kim loại hoặc bằng vật liệu không cháy khác có sức bền cơ học cao.
3.12. Ống luồn dây (conduit)
Là ống chuyên dụng bằng thép hoặc nhựa không cháy và có độ bền cơ học cao dùng để luồn dây và cáp điện.
3.13. Dây căng
Là phần chịu lực của đường dẫn điện, bằng dây thép hoặc cáp thép căng trong không gian, dùng để treo dây dẫn, cáp điện, từng dây hay từng bó.
3.14. Hệ thống thanh dẫn điện (Busway)
Là hệ thống đường dẫn điện 3 pha 5 dây có lõi dẫn điện bằng thanh dẫn chế tạo sẵn điện trở thấp (thường bằng đồng, nhôm hoặc nhôm mạ đồng), có bọc cách điện giữa các thanh dẫn và giữa thanh dẫn với vỏ bảo vệ bằng băng cách điện đặc biệt, có vỏ bảo vệ kín hoàn toàn được làm bằng thép tiêu chuẩn hoặc nhôm nhằm giảm tổn hao từ trễ và dòng xoáy, vỏ bảo vệ được sơn epoxi cách điện.
3.15. Phòng khô
Là phòng có độ ẩm tương đối không lớn quá 75%. Khi không có những điều kiện nêu trong các điều 3.20, 3.21, 3.22 thì phòng đó gọi là phòng bình thường. VÍ DỤ: Trong nhà ở thì trừ khu vệ sinh, khu bếp, tầng hầm, phòng đặt máy bơm nước, các phòng còn lại là phòng bình thường.
3.16. Phòng ẩm
Là phòng có độ ẩm tương đối lớn hơn 75% trong thời gian dài VÍ DỤ: Khu bếp, tầng hầm,… trong nhà ở.
3.17. Phòng rất ẩm
Là phòng có độ ẩm tương đối xấp xỉ 100% trong thời gian dài (trần, tường, sàn nhà và đồ vật ở trong nhà đọng nước). VÍ DỤ: Phòng tắm, phòng bơm nước …
3.18. Phòng nóng
Là phòng có nhiệt độ lớn hơn +35oC trong thời gian liên tục hơn 24 giờ.
3.19. Phòng hoặc nơi có bụi
Là phòng hoặc nơi có nhiều bụi;
- Phòng hoặc nơi có bụi được chia ra thành phòng hoặc nơi có bụi dẫn điện và có bụi không dẫn điện
3.20. Phòng hoặc nơi có môi trường hoạt tính hóa học
Là phòng hoặc nơi thường xuyên hoặc trong thời gian dài có chứa hơi, khí, chất lỏng có thể tạo ra hợp chất hóa học có tính ăn mòn, nấm mốc dẫn đến phá hỏng phần cách điện và/hoặc phần dẫn điện của thiết bị điện, dây dẫn và cáp điện.
3.21. Phòng hoặc nơi nguy hiểm về điện:
Là phòng hoặc nơi có những 1 trong các yếu tố sau:
a) Ẩm hoặc có bụi dẫn điện;
b) Nền, sàn nhà dẫn điện (bằng kim loại, đất, bê tông cốt thép, gạch,…);
c) Nhiệt độ cao (xem điều 3.18);
d) Có khả năng để người tiếp xúc đồng thời với một bên là các kết cấu kim loại của công trình hoặc của các máy móc, thiết bị công nghệ, các đồ đạc dụng cụ bằng kim loại … để nối đất, còn 1 bên là vỏ kim loại của các thiết bị điện.
3.22. Phòng hoặc nơi rất nguy hiểm
Là phòng hoặc nơi có 1 trong các yếu tố sau:
a) Rất ẩm;
b) Môi trường hoạt tính hóa học;
c) Đồng thời có 2 yếu tố của phòng hoặc nơi nguy hiểm.
3.23. Phòng hoặc nơi có nguy hiểm về cháy
Là phòng hoặc nơi sản xuất, cất giữ, hoặc sử dụng các chất cháy dạng rắn hoặc sợi (gỗ, vải, giấy…), các chất lỏng cháy có nhiệt độ bốc cháy của hơi lớn hơn 45oC (các kho dầu, hóa chất…) hoặc ở những nơi trong quá trình sử dụng sinh ra hơi bụi hoặc sợi cháy ở trạng thái bay lơ lửng (như xưởng tiện gỗ, xưởng dệt vải, xưởng bông sợi…).
3.24. Phòng hoặc nơi có nguy hiểm về nổ
Là phòng hoặc nơi chứa, sử dụng các chất rắn hoặc lỏng dễ bay hơi kết hợp với không khí tạo thành một hỗn hợp nổ hoặc trong quá trình công nghệ có thể tạo ra các hỗn hợp nổ.
3.25. Phòng kỹ thuật điện
Là phòng đặt máy phát điện hoặc tủ phân phối điện hoặc cả hai.
3.26. Vật liệu dễ cháy
Là vật liệu dưới tác dụng của lửa hay nhiệt độ cao thì bốc cháy, cháy âm ỉ hay bị cacbon hóa và chúng vẫn duy trì sự cháy sau khi đã cách ly khỏi nguồn cháy.
3.27. Vật liệu khó cháy
Là vật liệu dưới tác động của lửa hay nhiệt độ cao thì bốc cháy, cháy âm ỉ hay bị cacbon hóa nhưng chúng không tự duy trì được sự cháy sau khi đã cách ly khỏi nguồn cháy.
3.28. Vật liệu không cháy
Là vật liệu dưới tác dụng của lửa hay nhiệt độ cao thì không bốc cháy, không cháy âm ỉ và không bị cacbon hóa.
3.29. Phân loại phòng

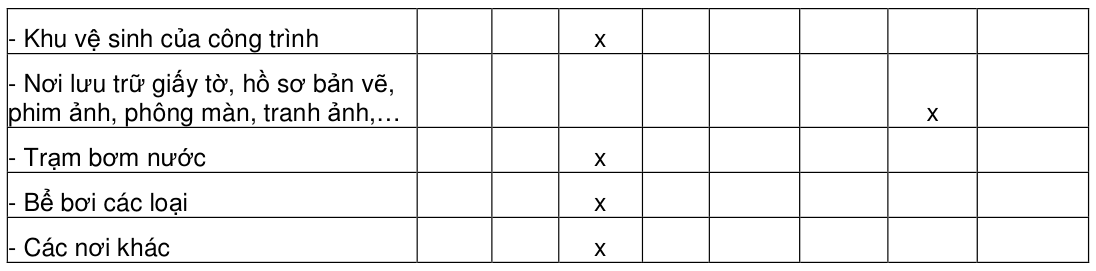

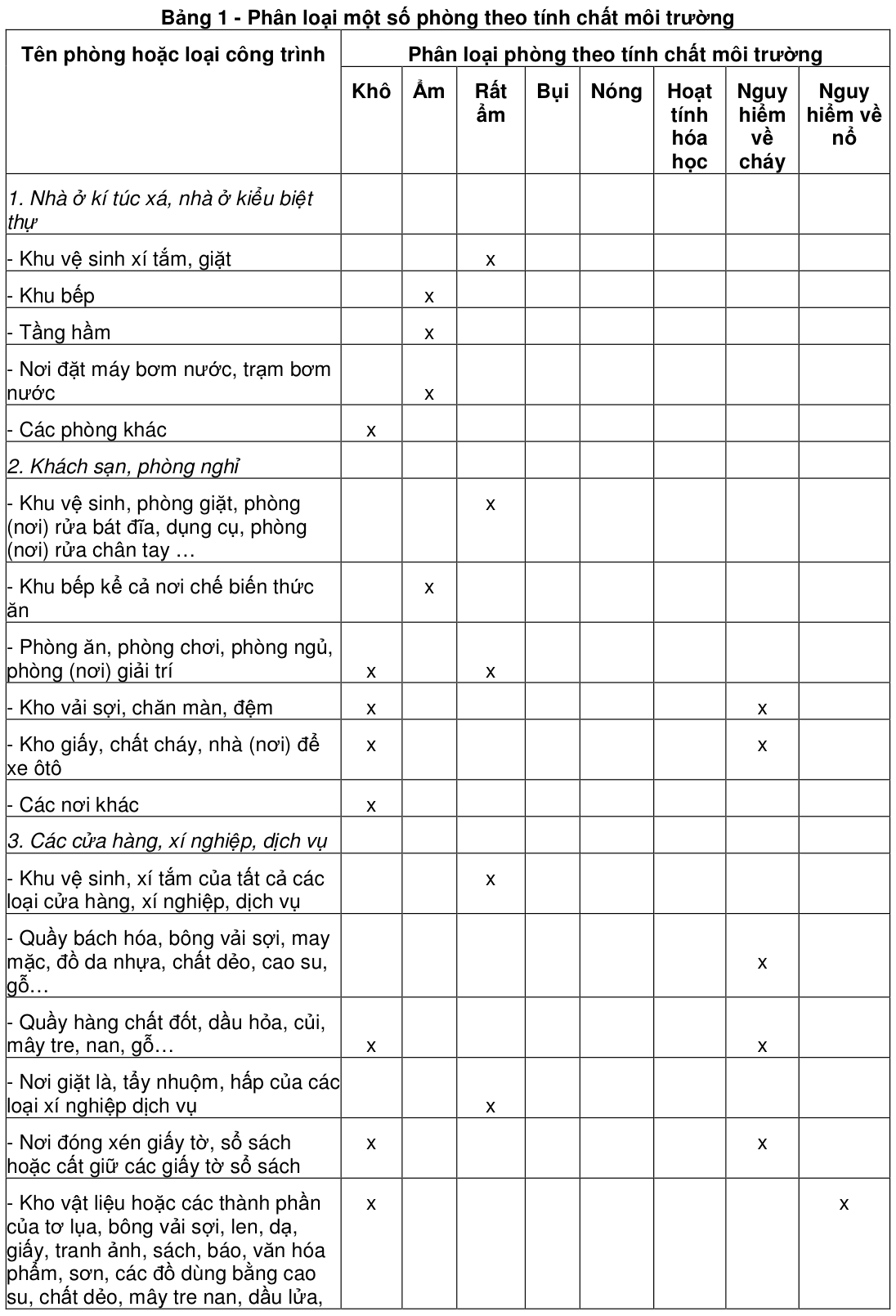

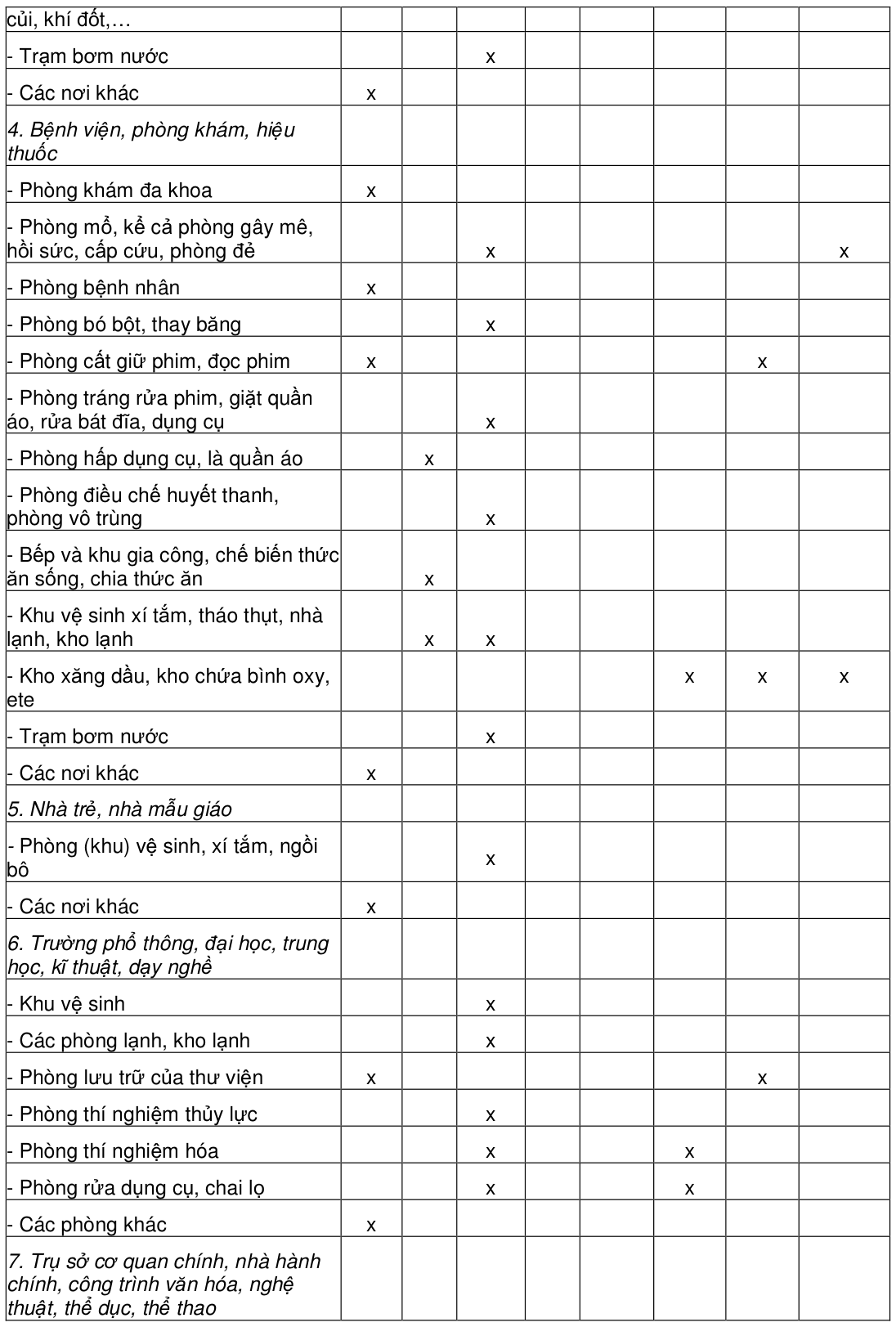

Phân loại phòng theo tính chất môi trường tuân theo Bảng 1.
4. Nguyên tắc chung
4.1. Khả năng tiếp cận:
Tất cả các đường dẫn điện phải được bố trí sao cho dễ dàng kiểm tra, bảo dưỡng và tiếp cận các mối nối của đường dẫn.
4.2. Khả năng nhận biết:
4.2.1. Hệ thống đường dẫn điện phải được bố trí và đánh dấu sao cho có thể nhận biết để kiểm tra, thử nghiệm, sửa chữa hoặc thay đổi hệ thống lắp đặt
4.2.2. Nhận dạng pha của dây dẫn:
a) Đối với mạng điện xoay chiều 3 pha:
- Pha A sơn màu vàng;
- Pha B sơn màu xanh lá cây;
- Pha C sơn màu đỏ;
- Dây trung tính sơn trắng cho mạng điện trung tính cách ly và sơn đen cho mạng điện trung tính nối đất trực tiếp.
b) Dây nối đất bảo vệ, nếu được cách điện, phải được đánh dấu bằng một trong hai phương pháp sau:
- Màu xanh lục/vàng trên suốt chiều dài dây, ngoài ra, đánh dấu bằng màu xanh da trời nhạt ở các đầu nối, hoặc
- Màu xanh da trời nhạt trên suốt chiều dài dây, ngoài ra, đánh dấu bằng màu xanh lục/vàng tại các đầu nối.

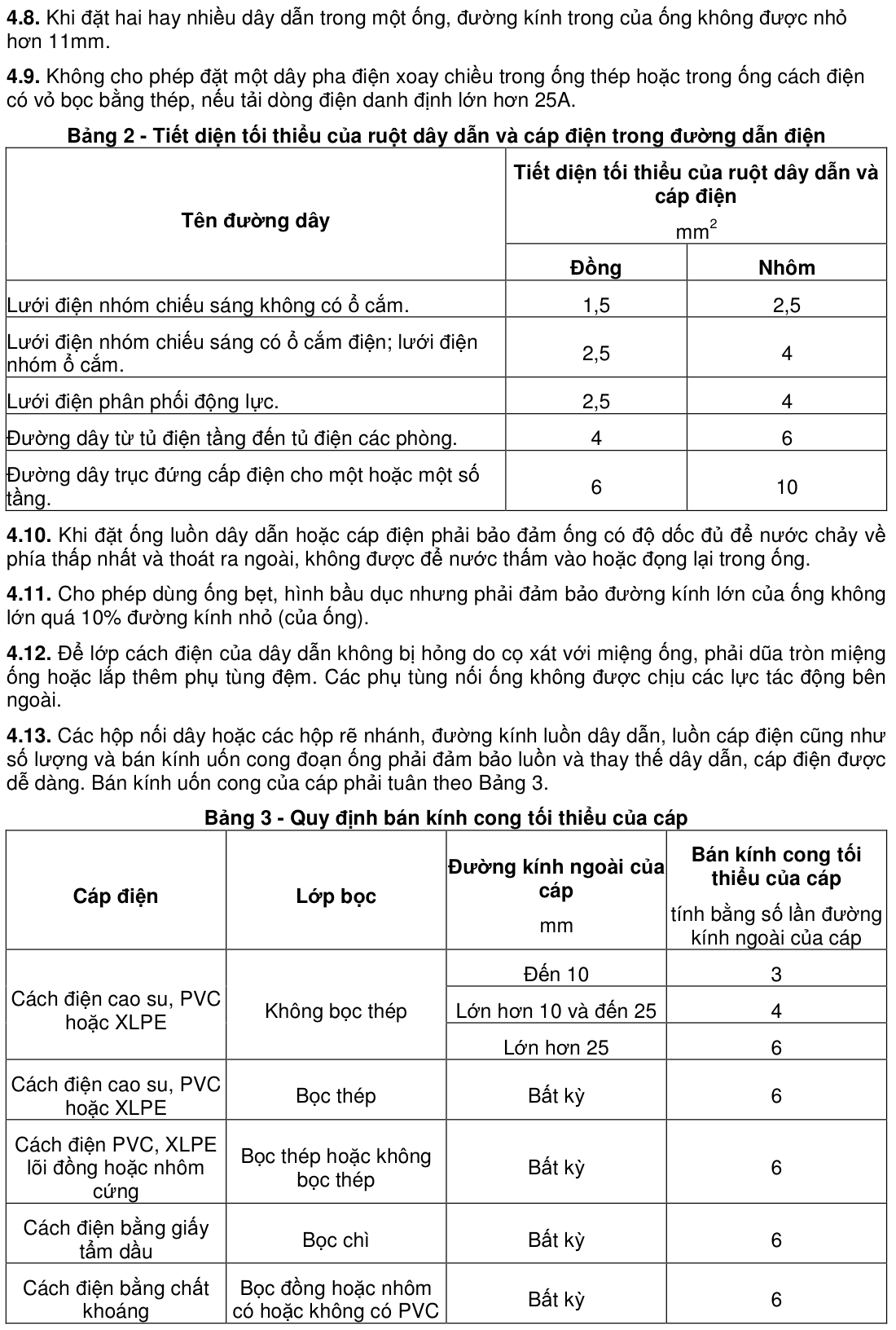

4.3. Tiết diện của các ruột dây dẫn điện (lõi mềm, lõi cứng) không nhỏ hơn các trị số quy định ở
bảng 2.
4.4. Hệ thống đường dẫn điện phải được độc lập về cơ, điện với các hệ thống khác và phải bảo
đảm dễ dàng thay thế, sửa chữa khi cần thiết.
4.5. Chỗ nối hoặc rẽ nhánh dây dẫn, cáp điện phải đảm bảo đủ tiêu chuẩn dẫn điện như một dây
dẫn, cáp điện liên tục và không được chịu lực tác dụng từ bên ngoài.
4.6. Dây dẫn, cáp điện (trừ trường hợp dự phòng) cho phép đặt chung trong ống thép và các loại
ống khác có độ bền cơ học tương tự, trong các hộp cáp, máng cáp và mương kín, trong các kết cấu xây dựng nhà khi:
a) Tất cả các mạch cùng tổ máy;
b) Các mạch động lực và mạch kiểm tra của một số bảng điện, tủ điện, bảng và bàn điều khiển có liên quan về công nghệ;
c) Mạch của một số nhóm thuộc cùng một mạch chức năng với tổng tiết diện dây dẫn, cáp điện không vượt quá 35% tiết diện của mặt cắt ống, hộp, máng và mương kín.
4.7. Các mạch điện làm việc và mạch điện dự phòng cho nó cũng như mạch điện chiếu sáng làm
việc và chiếu sáng sự cố, không được đặt chung trong một ống, một hộp hay một máng.

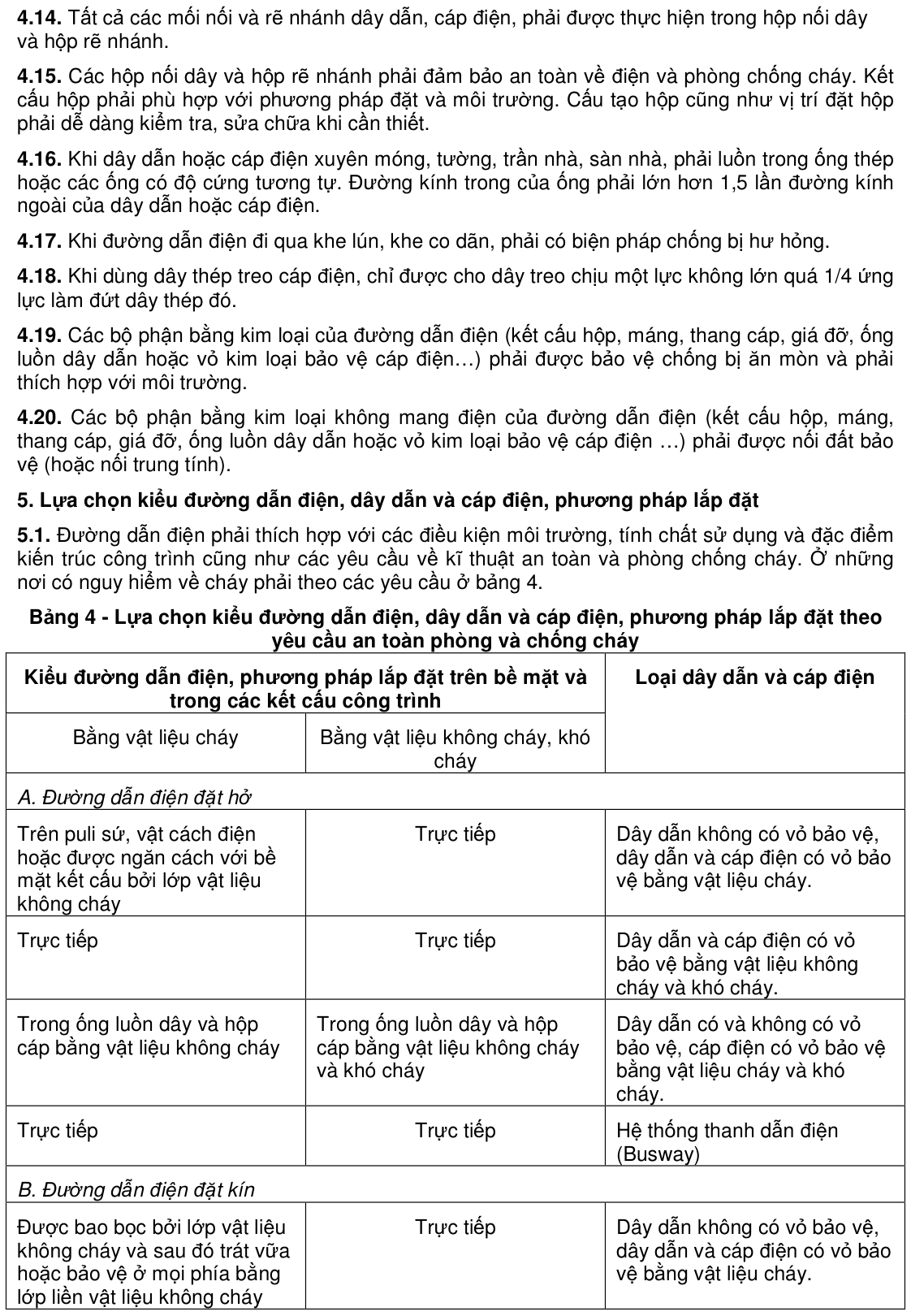

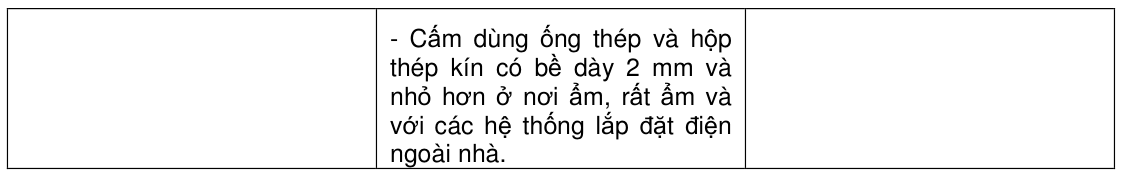

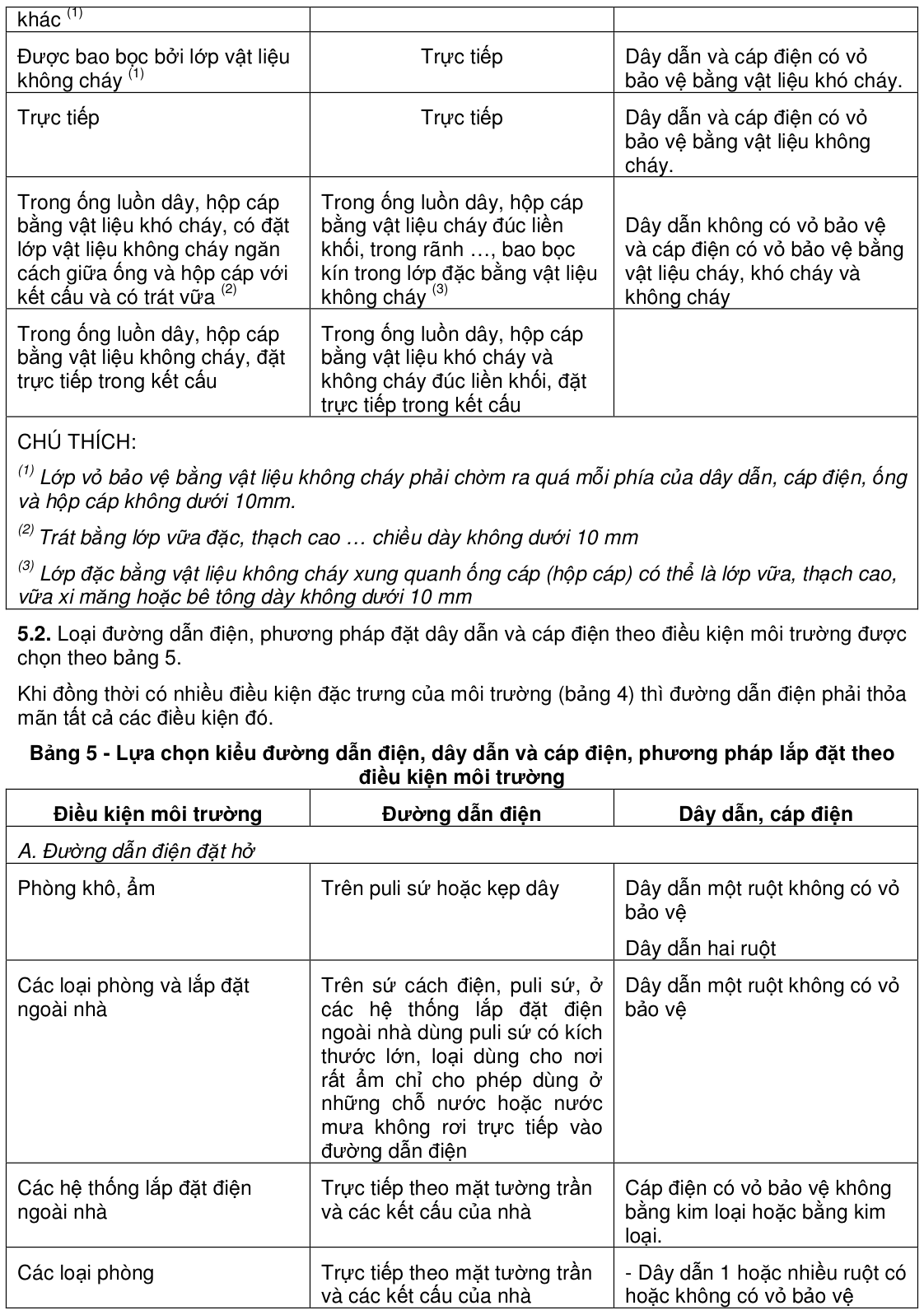

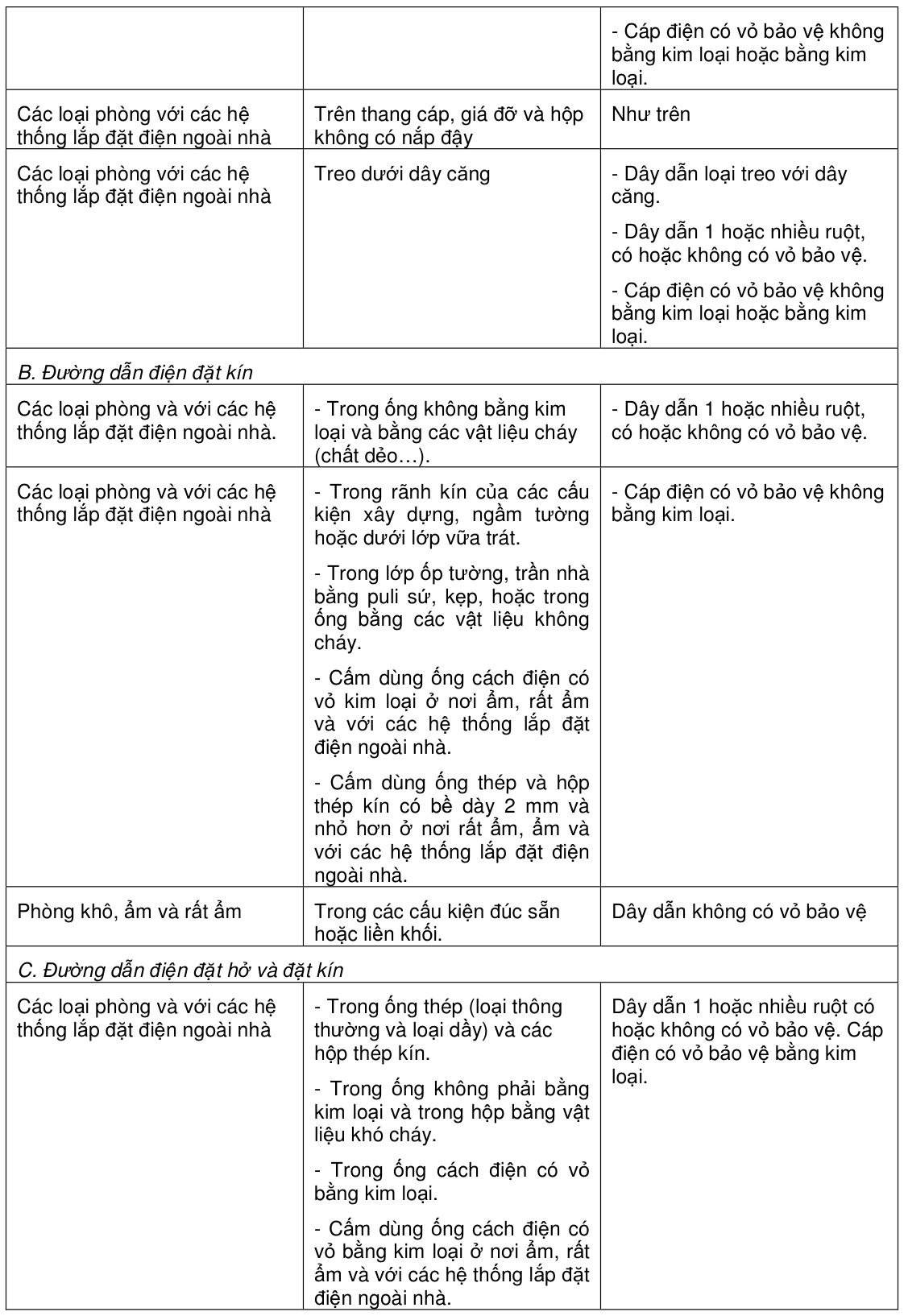

5.3. Dây dẫn và cáp cấp điện cho các phụ tải phục vụ công tác phòng hỏa cứu hỏa, công tác
thoát hiểm khi xảy ra hỏa hoạn phải dùng dây dẫn và cáp điện có lớp vỏ là vật liệu chống cháy. Cụ thể đó là các phụ tải sau: Đèn thoát hiểm, khối xử lý trung tâm báo cháy và chữa cháy tự động, bơm nước cứu hỏa, quạt tăng áp thang, thang máy …
5.4. Cách điện của dây dẫn, cáp điện dùng trong đường dẫn điện không những phải phù hợp với
điện áp danh định của lưới điện mà còn phải phù hợp với hình thức đặt và điều kiện môi trường. Khi có những yêu cầu đặc biệt liên quan tới thiết bị, cách điện của dây dẫn và vỏ bảo vệ của dây dẫn cáp điện cũng phải thỏa mãn những yêu cầu đó.
5.5. Dây trung tính phải có cách điện như dây pha.
5.6. Cho phép đặt cáp điện có vỏ cao su, vỏ chì, nhôm, chất dẻo ở các phòng ẩm, phòng rất ẩm,
phòng có nguy hiểm về cháy và phòng có nhiệt độ không quá 40oC.
5.7. Ở những nơi có nhiệt độ từ 40oC trở lên phải dùng dây dẫn, cáp điện mà lớp cách điện và vỏ
bọc chịu được nhiệt độ cao hoặc phải giảm bớt phụ tải của dây dẫn và cáp điện.
5.8. Trong các phòng ẩm, rất ẩm, và với các hệ thống lắp đặt điện ngoài nhà, vỏ bọc cách điện
của dây dẫn, cáp điện, các giá đỡ cách điện, các kết cấu treo, các ống, khay cáp, thang cáp và hộp cáp … phải có khả năng chịu ẩm ướt.
5.9. Trong các phòng có bụi, không được dùng các hình thức đặt dây dẫn, cáp điện dễ bị bám
bụi hoặc khó làm sạch bụi.
5.10. Trong các phòng và với các thiết bị điện ngoài nhà, có môi trường hoạt tính hóa học, tất cả
các phần của đường dẫn điện phải chịu được tác động của môi trường, nếu không phải có biện pháp bảo vệ.
5.11. Ở những nơi chịu ảnh hưởng trực tiếp của tia nắng mặt trời phải có biện pháp bảo vệ dây
dẫn và cáp điện chống ảnh hưởng đó.
5.12. Ở những nơi mà đường dẫn điện có nhiều khả năng bị hư hỏng do chịu các lực cơ học tác
động bên ngoài thì phải đặt dây dẫn, cáp điện trong ống thép, hộp thép, trong các phương tiện bảo vệ khi đường dẫn điện đặt hở hoặc phải dùng đường dẫn điện đặt kín.
5.13. Phải dùng dây dẫn và cáp điện có ruột đồng ở những nơi nguy hiểm cháy nổ, ở các công
trình quan trọng, ở vùng biển hoặc những nơi có môi trường hoạt tính hóa học; ở các bộ phận chuyển động hoặc các máy móc rung động; ở các thiết bị điện cầm tay hay di động.
6. Đường dẫn điện đặt hở trong nhà
6.1. Dây dẫn bọc cách điện không có bảo vệ, đặt hở trực tiếp trên các bề mặt, puli, sứ đỡ, kẹp,
treo dưới dây căng, trên thang cáp, trong khay cáp… phải được thực hiện như sau:
a) Khi điện áp trên 42 V trong phòng ít nguy hiểm và khi điện áp đến 42 V trong các phòng bất kì, phải đặt ở độ cao ít nhất 2 m so với mặt sàn hoặc mặt bàn làm việc;
b) Khi điện áp trên 42 V trong phòng nguy hiểm và rất nguy hiểm phải đặt ở độ cao ít nhất là 2,5 m so với mặt sàn hoặc mặt bàn làm việc. Khi đường dây đi xuống công tắc đèn, ổ cắm điện, thiết bị điều khiển và bảo vệ, bảng tủ điện, đèn và các thiết bị dùng điện khác đặt trên tường, không phải thực hiện các yêu cầu trên. Khi dây dẫn, cáp điện xuyên sàn nhà và đặt hở thẳng đứng (hoặc chéo) theo tường nhà, phải được bảo vệ tránh va chạm. Độ cao bảo vệ ít nhất 1,5 m so với mặt sàn.

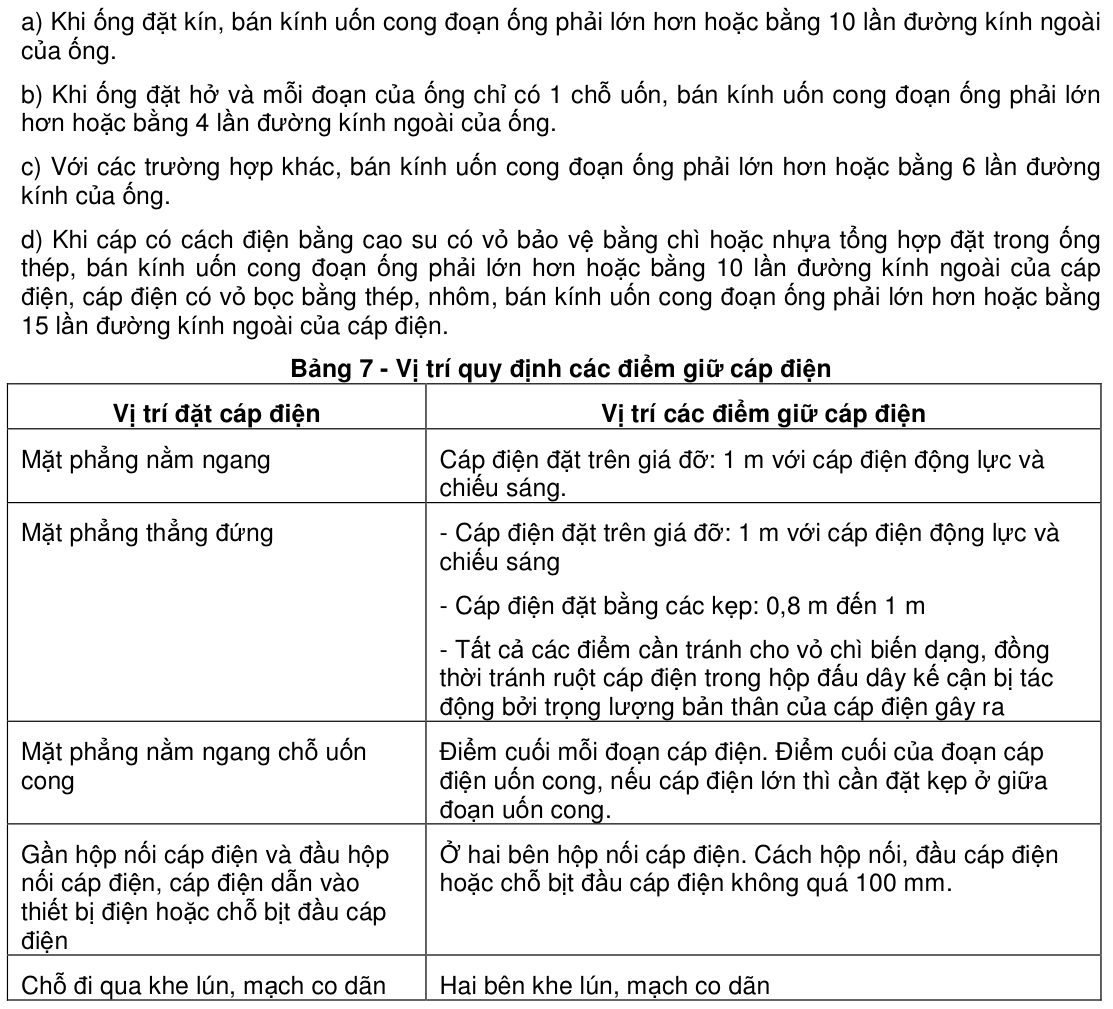

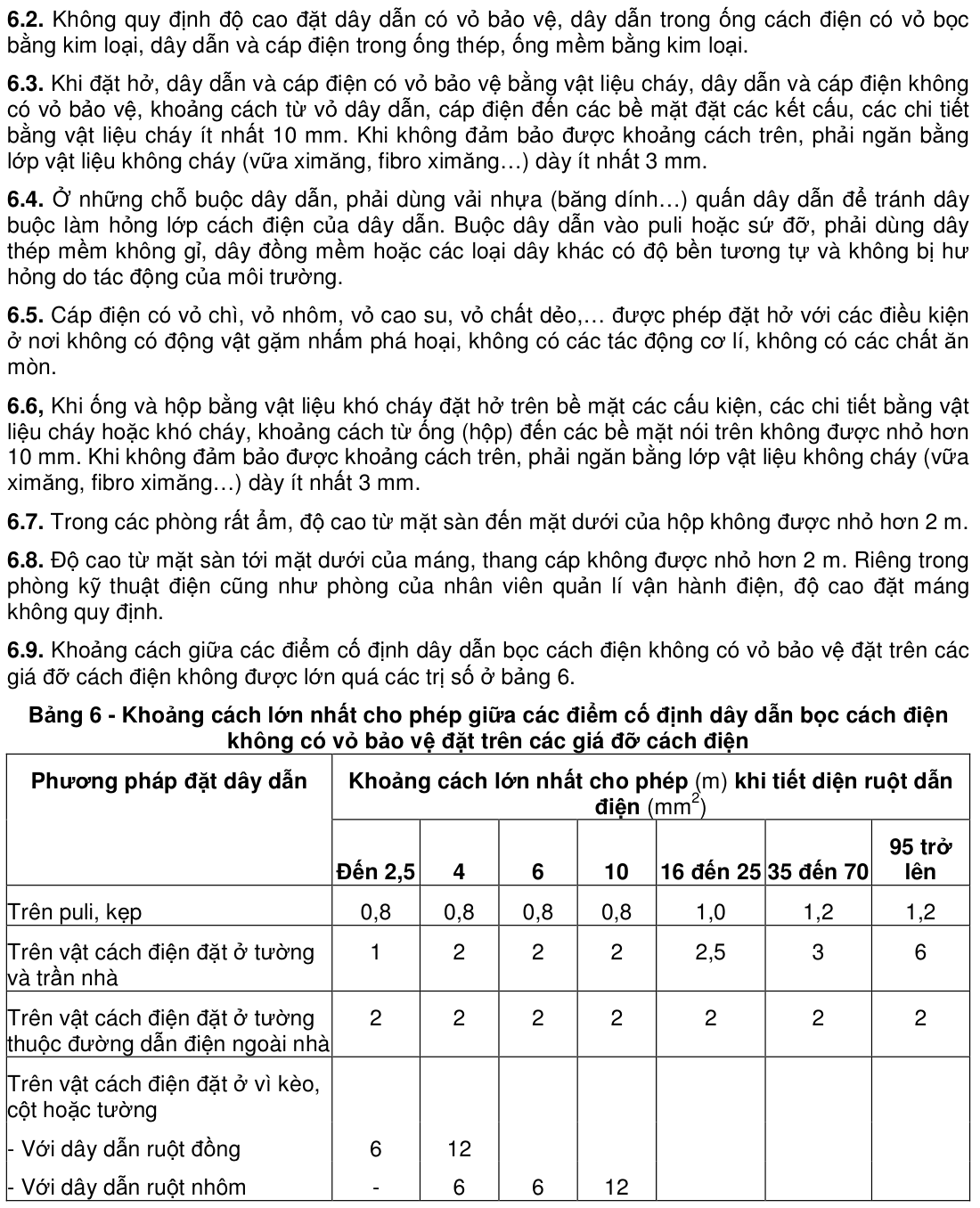

6.10. Khi cáp điện đặt hở theo trần nhà, tường hoặc các kết cấu xây dựng của công trình phải
được bắt chặt bằng cách kẹp theo các khoảng cách quy định ở Bảng 7.
6.11. Ống cách điện có vỏ bằng kim loại, cáp điện, dây dẫn có vỏ bảo vệ, ống mềm bằng kim loại
phải được bắt chặt trên các giá đỡ. Khoảng cách giữa các vật đỡ ống từ 0,8 m đến 1 m; giữa các vật đỡ dây dẫn, cáp điện và ống mềm bằng kim loại từ 0,5 m đến 0,7 m.
6.12. Ống luồn cáp điện không được uốn thành góc nhỏ hơn 90o. Bán kính uốn cong đoạn ống
không được nhỏ hơn các trị số sau:
6.13. Khoảng cách giữa các điểm treo dây dẫn bọc cách điện hoặc cáp điện không có vỏ bảo vệ
cáp thép (dây thép) không được nhỏ hơn 1 m với dây dẫn cáp điện có mặt cắt ruột dẫn điện 1 mm2, không được nhỏ hơn 1,5 m với dây dẫn hoặc cáp điện có mặt cắt ruột dẫn điện từ 1,5 mm2 trở lên.
6.14. Nếu khoảng cách giao chéo giữa dây dẫn bọc cách điện không có vỏ bảo vệ với dây dẫn
bọc cách điện có hoặc không có vỏ bảo vệ nhỏ hơn 10 mm thì dây dẫn không có vỏ bảo vệ phải được tăng cường cách điện ở những chỗ giao chéo nhau.
6.15. Khi dây điện và cáp điện có hoặc không có vỏ bảo vệ giao chéo với đường ống kỹ thuật
khác phải đảm bảo khoảng cách không nhỏ hơn 50 mm, với đường dẫn nhiên liệu lỏng và khí đốt không nhỏ hơn 100 mm. Khi không đảm bảo được các khoảng cách trên phải tăng cường bảo vệ cho dây dẫn và cáp điện chống các tác động về cơ lí và đoạn dây dẫn, cáp điện được tăng cường bảo vệ ít nhất 250 mm về mỗi phía của đường ống. Khi giao chéo với các đường ống dẫn nhiệt, phải bảo vệ dây dẫn và cáp điện chống nhiệt độ cao hoặc phải có các biện pháp thích hợp.
6.16. Khoảng cách giữa dây dẫn và cáp điện với đường ống khi song song với nhau không nhỏ
hơn 100 mm, với đường dẫn nhiên liệu, chất lỏng dễ cháy hoặc khí đốt không nhỏ hơn 400 mm. Khi dây dẫn và cáp điện song song với ống dẫn nhiệt phải bảo vệ chống nhiệt độ cao hoặc phải có các biện pháp thích hợp.
6.17. Dây dẫn bọc cách điện không có vỏ bảo vệ khi xuyên tường, vách ngăn, sàn, trần nhà,…
phải đặt trong ống cách điện. Ở phòng khô ráo thì ở đầu cuối ống phải có đầu bọc cách điện. Ở phòng ẩm, rất ẩm hoặc ở đầu xa bên ngoài nhà phải dùng ống cách điện có đầu cong xuống để tránh đọng nước, nước mưa chảy vào ống. Khi tường, vách ngăn, sàn, trần nhà,… bằng vật liệu dễ cháy, cháy, ống phải bằng vật liệu không cháy (sành, sứ,…).
6.18. Khi xuyên tường, sàn, trần nhà, vào hoặc ra ngoài nhà…, dây dẫn và cáp điện phải luồn
trong ống, hộp… để dễ dàng thay thế. Để tránh nước thấm hoặc lọt vào ống (hộp), đọng nước hoặc chảy lan ra. Ở những chỗ ống (hộp) đó phải điền đầy các khe hở giữa dây dẫn, cáp điện với ống (hộp) đó, kể cả với các ống, hộp dự trữ. Chất điền đầy phải đảm bảo thay thế bổ sung dây dẫn, cáp điện được dễ dàng và phải có cấp chịu lửa không nhỏ hơn cấp chịu lửa của tường, sàn, trần nhà.
6.19. Trong máng, trên bề mặt đỡ, dây treo, thanh đỡ và các kết cấu đỡ khác, cho phép đặt dây
dẫn hoặc cáp điện áp sát vào nhau thành bó (nhóm) có hình dạng khác nhau (ví dụ hình tròn, chữ nhật, thành nhiều lớp v.v.)
6.20. Cho phép đặt nhiều lớp dây dẫn, cáp điện trong hộp, nhưng phải ngăn cách mỗi lớp với
nhau. Tổng mặt cắt các dây dẫn, cáp điện kể cả các lớp vỏ bọc cách điện và các lớp vỏ bọc bên ngoài không được lớn hơn 35% mặt cắt bên trong với hộp kín và 40% với hộp có nắp có thể mở ra.
6.21. Ống, hộp và ống mềm bằng kim loại của đường dẫn điện phải đặt sao cho không tích tụ hơi
ẩm, ví dụ như ẩm do ngưng tụ hơi nước trong không khí.
6.22. Trong phòng khô không bụi, ở đó không có hơi và khí tác động bất lợi đối với cách điện và
vỏ bọc của dây dẫn hoặc cáp điện, cho phép chỗ nối ống, hộp và ống mềm bằng kim loại không cần bịt kín. Việc nối ống, hộp và ống mềm bằng kim loại với nhau, cũng như khi nối vào các hộp nối dây, các thiết bị điện phải thực hiện như sau:
a) Trong các phòng có hơi hoặc khí gây tác động bất lợi đối với cách điện và vỏ bọc của dây dẫn hoặc cáp điện, những chỗ có khả năng dầu mỡ, nước hoặc chất nhũ tương lọt vào ống, hộp và ống mềm, việc nối thực hiện bằng cách gắn kín; trong trường hợp này, hộp phải có vách kín, nắp phải kín;
b) Trong các phòng có bụi, chỗ nối ống, hoặc chỗ nối ống với hộp và hộp phải kín khít, tránh bụi.
6.23. Nối ống hoặc nối ống với hộp bằng kim loại để sử dụng trong các hệ thống nối đất hoặc nối
trung tính, phải tuân theo điều I.7.89 trong quy phạm trang bị điện 11 TCN - 18 : 2006.
7. Đường dẫn điện đặt kín trong nhà
7.1. Đường dẫn điện đặt kín trong ống, hộp và ống mềm bằng kim loại phải thực hiện theo các
điều 6.11, 6.12, 6.13, 6.19, 6.20, 6.21, 6.22, 6.23 và trong mọi trường hợp phải kín.
7.2. Dây dẫn và cáp điện có vỏ bằng vật liệu cháy khi đặt trong các rãnh kín, trong các kết cấu
xây dựng bằng vật liệu cháy hoặc dưới các lớp gỗ ốp tường… phải được ngăn cách về mọi phía bằng 1 lớp vật liệu không cháy.
7.3. Khi đặt kín các ống, hộp bằng vật liệu khó cháy trong các hốc kín, các lỗ hổng của các kết
cấu xây dựng, các ống, hộp phải được ngăn cách về mọi phía với các bề mặt của các cấu kiện, chi tiết bằng vật liệu cháy bởi 1 lớp vật liệu không cháy dày ít nhất 10 mm.
7.4. Ở những phòng dễ cháy, cũng như ở những phòng có vật liệu dễ cháy, cháy, trên mặt
tường, vách ngăn, trần và mái nhà cùng các kết cấu xây dựng dễ cháy, các ống cách điện cháy được và dây dẫn phải được đặt trong lớp vật liệu không cháy (amiăng, fibro ximăng,…) dầy ít nhất 3 mm hoặc trong lớp vữa trát dầy ít nhất 5 mm và vượt ra mỗi bên ống hoặc dây dẫn ít nhất 5 mm.
7.5. Cấm đặt dây dẫn, cáp điện trong ống thông hơi. Ở chỗ dây dẫn, cáp điện giao chéo với ống
thông hơi phải đặt dây dẫn, cáp điện trong ống thép hoặc ống fibro ximăng, ống sành, sứ…
7.6. Dây dẫn và cáp điện có hoặc không có vỏ bảo vệ cháy được khi đặt trong các hộp gỗ hoặc
dưới các lớp ốp tường bằng vật liệu dễ cháy, cháy nếu không thực hiện được các yêu cầu theo điều 8.4 thì phải đặt dây dẫn, cáp điện trên các vật đỡ cách điện không cháy và phải đảm bảo cách các bề mặt bằng vật liệu dễ cháy, cháy ít nhất 10 mm.
7.7. Khi đặt ống luồn dây dẫn, cáp điện trong các kết cấu xây dựng đúc sẵn hoặc các kết cấu
bêtông liền khối, phải nối ống bằng mối nối ren hoặc hàn thật chắc chắn.
7.8. Cấm đặt ngầm trực tiếp dây dẫn, cáp điện không có vỏ bảo vệ trong hoặc dưới các lớp vữa
trát tường, trần nhà ở những chỗ có thể bị đóng đinh hoặc đục lỗ.
7.9. Cấm đặt ngầm trực tiếp trong hoặc dưới lớp vữa trát, các loại dây dẫn cáp điện mà vỏ cách
điện cũng như vỏ bảo vệ bị tác hại do lớp vữa này.
7.10. Cấm đặt đường dẫn điện ngầm trong tường chịu lực (nằm ngang) khi bề sâu của rãnh chôn
lớn quá 1/3 bề dày tường.
8. Đường dẫn điện trong tầng giáp mái
8.1. Trong tầng giáp mái có thể dùng những hình thức đặt đường dẫn điện như sau:
a) Đặt hở:
- Dây điện, cáp điện luồn trong ống cũng như dây điện và cáp điện có vỏ bảo vệ bọc ngoài bằng vật liệu không cháy, khó cháy đặt ở độ cao bất kì;
- Dây dẫn 1 ruột bọc cách điện không có vỏ bảo vệ bắt trên puli sứ hoặc sứ đỡ phải đặt ở độ cao không nhỏ hơn 2,5 m. Khi đặt ở độ cao nhỏ hơn 2,5 m phải bảo vệ tránh các va chạm.
b) Đặt kín trong tường và trần nhà bằng vật liệu không cháy, kể cả dưới hoặc trong lớp vữa trát ở độ cao bất kì.
8.2. Khi đặt hở trong tầng giáp mái phải dùng dây điện, cáp điện ruột đồng.
8.3. Cho phép dùng dây dẫn cáp điện ruột nhôm trong các nhà có mái và trần bằng vật liệu
không cháy và phải đặt trong ống thép hoặc phải đặt kín trong tường và mái bằng vật liệu không cháy.
8.4. Khi đặt dây dẫn và cáp điện trong ống thép, phải theo các điều 6.11, 6.12, 6.17, 6.18, 6.22,
6.23.
8.5. Trong tầng giáp mái, cho phép đường dẫn điện rẽ nhánh tới các thiết bị đặt ở ngoài nhưng
phải dùng ống thép đặt hở hoặc đặt kín trong tường và mái bằng vật liệu không cháy.
8.6. Trong tầng giáp mái phải thực hiện việc nối dây hoặc rẽ nhánh trong các hộp nối dây và hộp
rẽ nhánh bằng kim loại.
8.7. Thiết bị điều khiển, bảo vệ đèn chiếu sáng và các khí cụ điện khác của tầng giáp mái phải
đặt bên ngoài tầng giáp mái.
8.8. Dây điện, cáp điện xuyên qua trần nhà bằng vật liệu cháy, dễ cháy lên tầng giáp mái, phải
luồn trong ống cách điện bằng vật liệu không cháy.
9. Đường dẫn điện ngoài nhà
9.1. Dây dẫn đặt ngoài nhà ở những nơi có người thường lui tới, phải được bố trí, che chắn
chống va chạm vào.
9.2. Ở những chỗ nói trên, dây dẫn đặt hở theo tường hoặc các kết cấu xây dựng khác, phải có
khoảng cách ít nhất là:
a) Theo phương ngang:
- Trên ban công, mái nhà: 2,5m;
- Trên cửa sổ: 0,5m;
- Dưới ban công: 1,0m;
- Dưới cửa sổ (kể từ bậu cửa): 1,0m.
b) Theo phương đứng:
- Đến cửa sổ: 0,75m;
- Đến ban công: 1,00m;
c) Cách mặt đất: 2,75m.
9.3. Nếu treo dây dẫn trên cột gần nhà, khoảng cách từ dây dẫn đến ban công và cửa sổ khi bị
gió thổi lệch đi nhiều nhất không được nhỏ hơn 1,5 m.
9.4. Dây dẫn bọc cách điện không có vỏ bảo vệ đặt ngoài nhà, về mặt tiếp xúc coi như dây trần.
9.5. Khoảng cách giữa các dây dẫn với nhau không được nhỏ hơn 100 mm khi khoảng cách cố
định dây đến 6m và không được nhỏ hơn 150 mm khi khoảng cách cố định dây lớn quá 6 m.
- Khoảng cách giữa các điểm cố định dây dẫn lấy theo bảng 5.
- Khoảng cách từ dây dẫn đến tường và các kết cấu đỡ không được nhỏ hơn 50 mm.
9.6. Khoảng cách từ dây dẫn đến mặt đường khi giao chéo với đường xe cơ giới trong khu công
trình không được nhỏ hơn 4,5 m, ở lối đi không được nhỏ hơn 3,5 m.
9.7. Dây dẫn, cáp điện khi đặt ngoài nhà trong ống thép, hộp,… phải theo các điều 6.11, 6.12,
6.17, 6.18, 6.22, 6.23. Ống thép đặt dưới đất phải được quét nhựa đường hoặc mạ kẽm chống gỉ.
9.8. Đầu vào nhà xuyên tường phải luồn trong ống cách điện không cháy và phải có cấu tạo
tránh nước đọng và chảy vào nhà.
9.9. Khoảng cách từ dây dẫn của đường dẫn điện trên không đến mặt đất, trước khi vào nhà
không được nhỏ hơn 2,75 m.
9.10. Khoảng cách giữa các dây dẫn ở đầu vào nhà với nhau cũng như từ các dây dẫn gần nhất
tới phần nhô ra của nhà (mái hắt…) không được nhỏ hơn 200 mm.
9.11. Đầu vào nhà cho phép xuyên qua mái nhưng phải đặt trong ống thép, đồng thời phải đảm
bảo khoảng cách từ vật cách điện đỡ dây của đầu vào đến mái không được nhỏ hơn 2,75 m. Với những công trình thấp tầng (các gian bán hàng, ki ốt, nhà lưu động…) mà trên mái không có người lui tới, khoảng cách từ dây dẫn vào nhà và rẽ nhánh tới mái không được nhỏ hơn 0,5 m. Khi đó khoảng cách từ dây dẫn đến mặt đất không được nhỏ hơn 2,75 m.

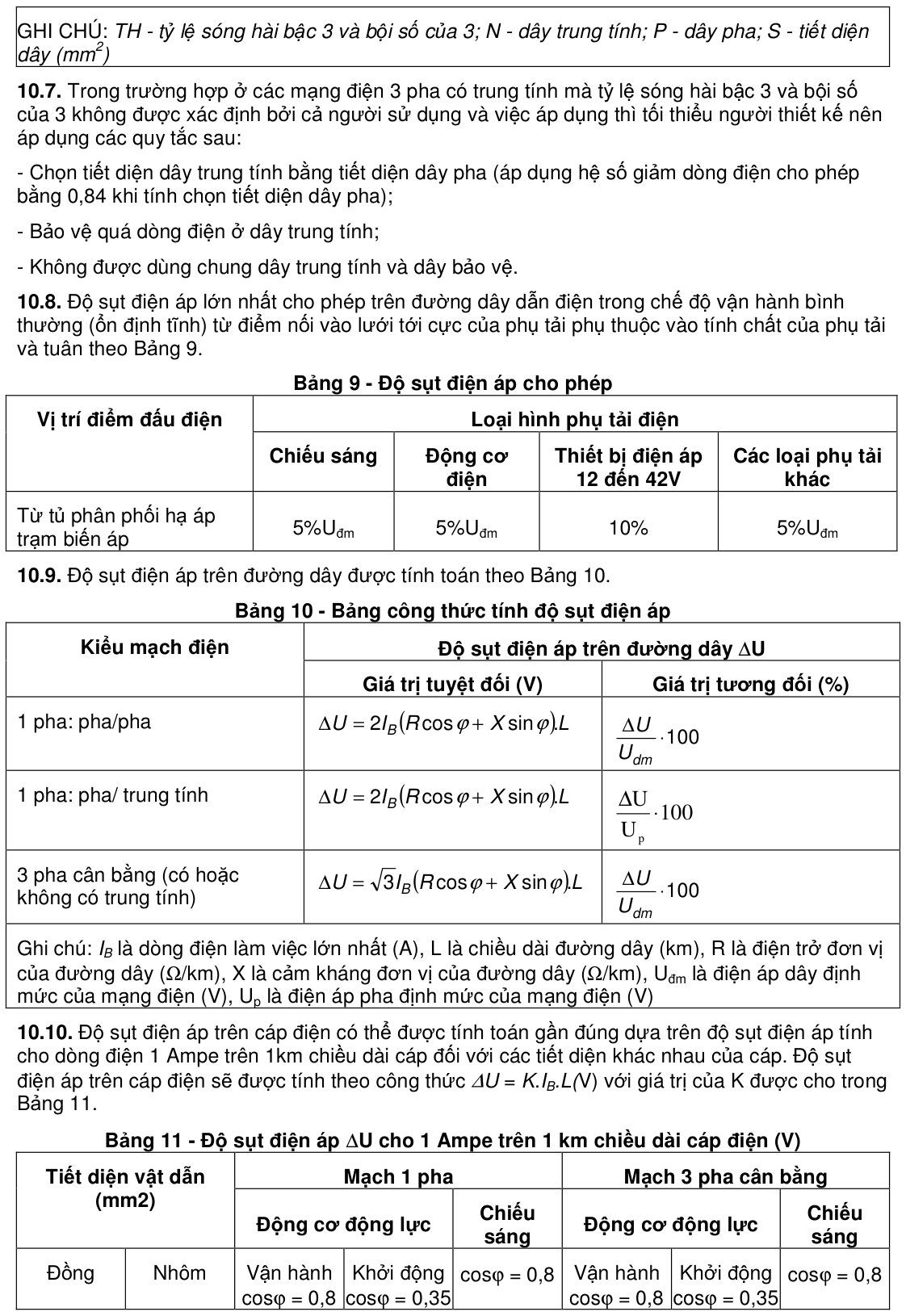

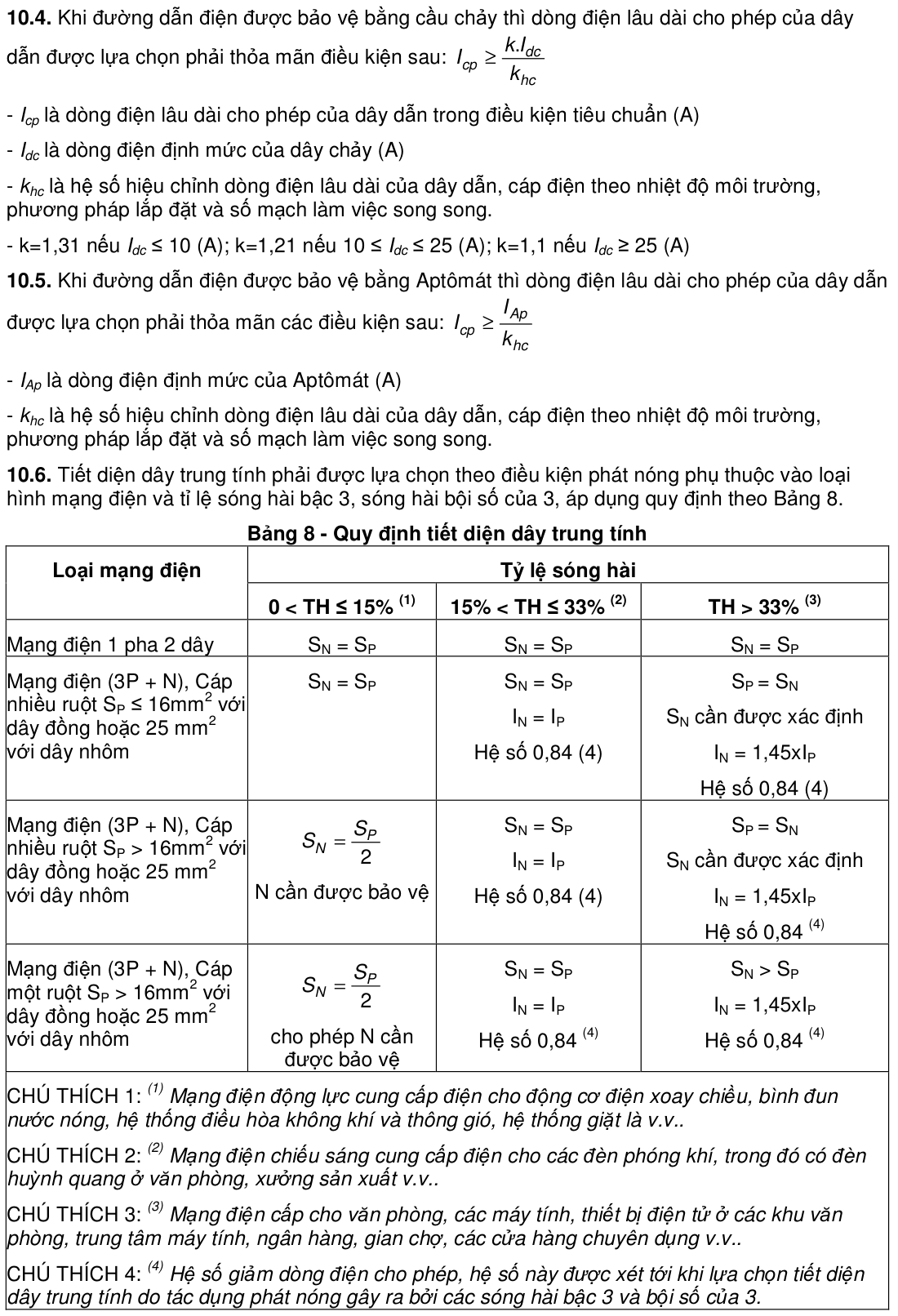

10. Chọn tiết diện đường dẫn điện
10.1. Tiết diện đường dẫn điện trong nhà ở và công trình công cộng được lựa chọn theo điều
kiện phát nóng cho phép, kiểm tra lại theo điều kiện tổn thất điện áp và điều kiện phối hợp với thiết bị bảo vệ (Tuân theo Quy phạm trang bị điện, Phần I: Quy định chung điều I.3.4 và I.3.9).
10.2. Dòng điện lâu dài cho phép của dây điện, cáp điện không được vượt quá các trị số quy
định của nhà sản xuất, trong trường hợp không có quy định của nhà sản xuất thì áp dụng giá trị dòng điện cho phép theo tiêu chuẩn này và phải hiệu chỉnh theo nhiệt độ môi trường, phương pháp lắp đặt.
10.3. Dòng điện cho phép của dây điện, cáp điện và hệ số hiệu chỉnh dòng điện cho phép theo
nhiệt độ môi trường, phương pháp lắp đặt xem phụ lục A, B, C, D tiêu chuẩn TCVN 7447-5- 52:2010 (IEC 60364-5-52:2009), Hệ thống lắp đặt điện hạ áp - Phần 5-52: Lựa chọn và lắp đặt thiết bị điện - Hệ thống đi dây.

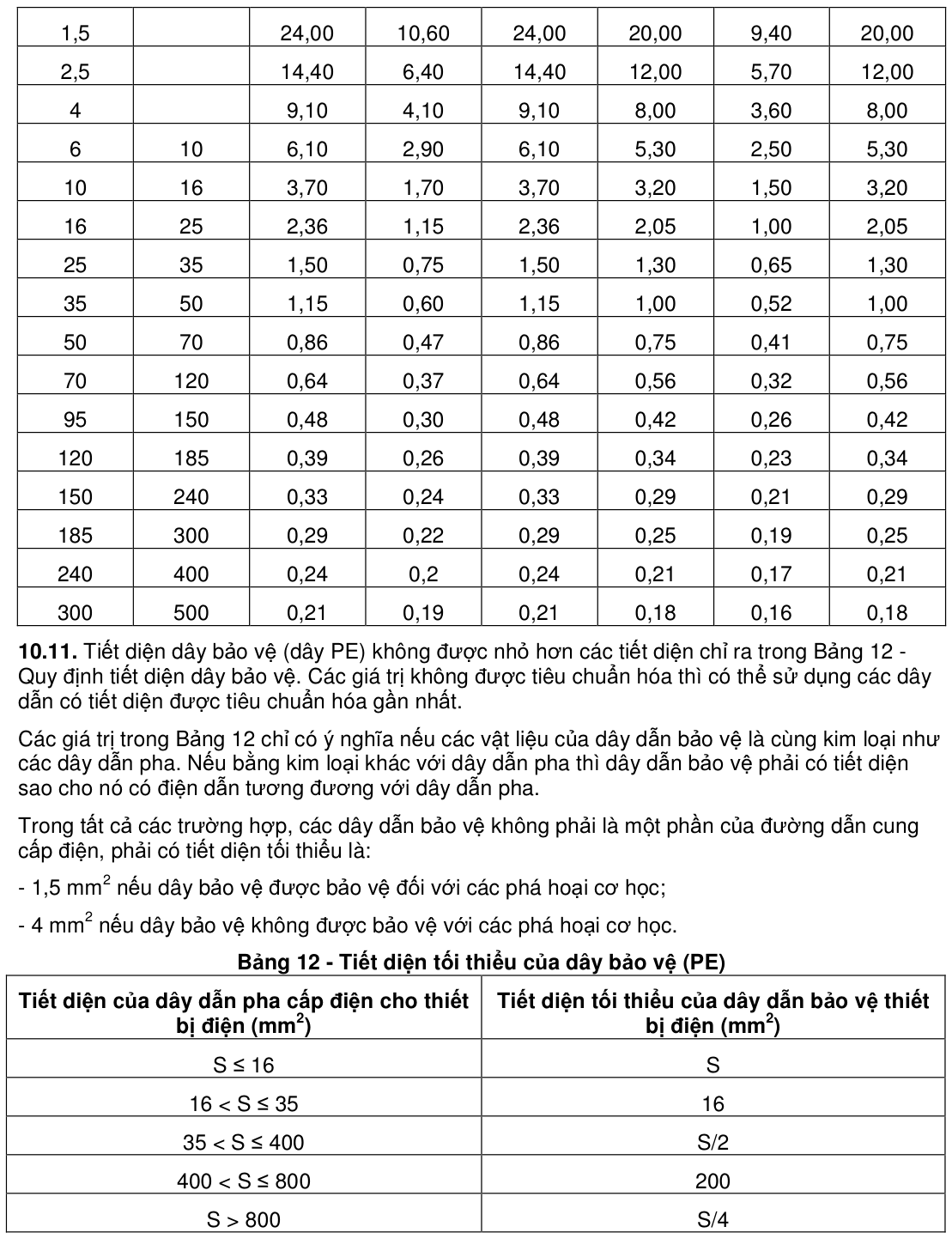

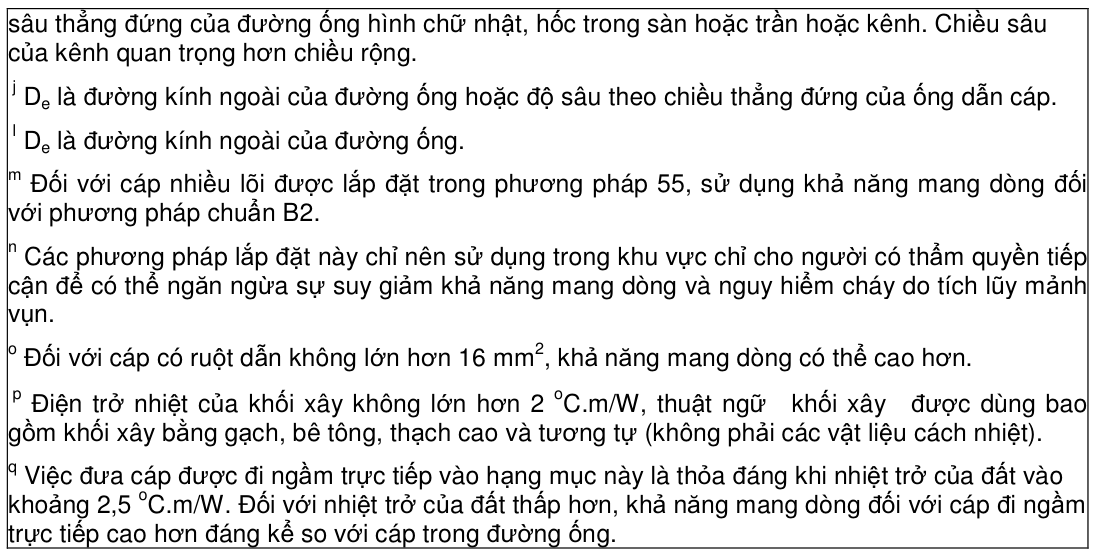

Phụ lục A
(qui định) Phương pháp lắp đặt
Phụ lục B

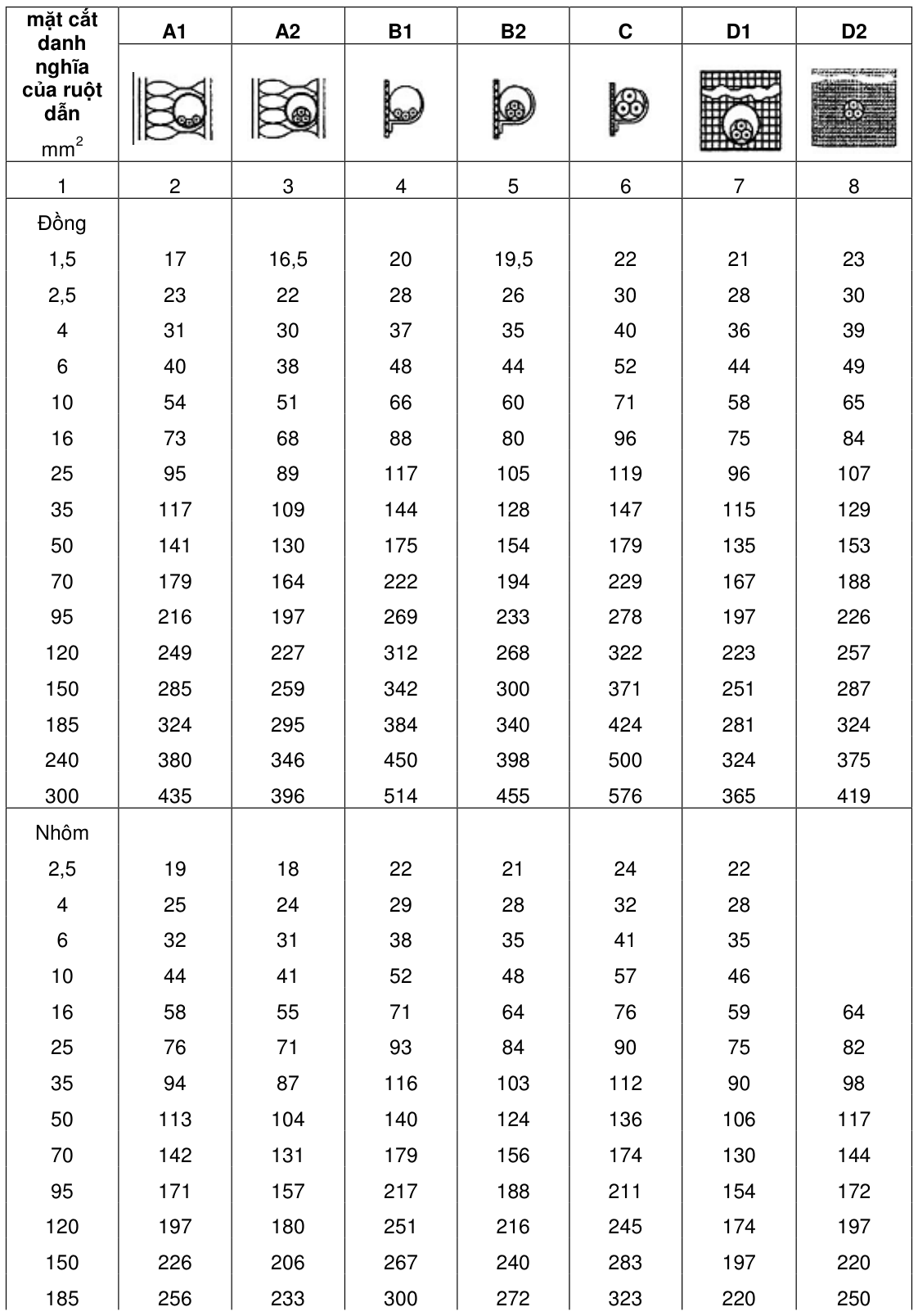

(tham khảo) Khả năng mang dòng
B.52.1. Giới thiệu Các khuyến cáo ở phụ lục này đưa ra làm căn cứ về sự phù hợp của ruột dẫn và cách điện khi phải chịu các ảnh hưởng nhiệt do mang dòng điện dài hạn trong vận hành bình thường. Những lưu ý còn lại ảnh hưởng đến việc chọn diện tích mặt cắt của ruột dẫn, như các yêu cầu về bảo vệ chống điện giật (TCVN 7447-4-41 (IEC 60364-4-41)), bảo vệ chống các ảnh hưởng về nhiệt (TCVN 7447-4-42 (IEC 60364-4-42)), bảo vệ chống quá dòng (TCVN 7447-4-43 (IEC 60364-4- 43)), sụt áp (Điều 525 của tiêu chuẩn TCVN 7447-5-52 (IEC 60364-5-52)), và nhiệt độ giới hạn cho các đầu nối của thiết bị mà ruột dẫn được nối đến (Điều 526 của tiêu chuẩn TCVN 7447-5-52 (IEC 60364-5-52)). Hiện tại, phụ lục này liên quan đến cáp và ruột dẫn có cách điện loại không có áo giáp, có điện áp danh nghĩa không quá 1 kV xoay chiều hoặc 1,5 kV một chiều. Phụ lục này có thể được áp dụng cho cáp nhiều lõi có áo giáp nhưng không áp dụng cho cáp một lõi có áo giáp.
CHÚ THÍCH 1: Nếu sử dụng cáp một lõi có áo giáp, có thể làm giảm đáng kể khả năng mang dòng so với yêu cầu nêu trong phụ lục này. Cần tham khảo nhà cung cấp cáp. Điều này cũng áp dụng cho cáp một lõi không có áo giáp chạy trong ống kim loại đơn tuyến (xem 521.5).
CHÚ THÍCH 2: Nếu sử dụng cáp nhiều lõi có áo giáp thì các giá trị của phụ lục này sẽ mang khía cạnh an toàn.
CHÚ THÍCH 3: Khả năng mang dòng của ruột dẫn có cách điện cũng giống như cáp một lõi. Các giá trị trong Bảng B.52.2 đến B.52.13 áp dụng cho cáp không có áo giáp và được rút ra theo các phương pháp nêu ở bộ tiêu chuẩn IEC 60287 sử dụng các kích thước như qui định trong
TCVN 5935 (IEC 60502) và điện trở ruột dẫn nêu ở TCVN 6612 (IEC 60228). Các biến đổi thực tế đã biết trong kết cấu cáp (ví dụ hình dạng của ruột dẫn) và dung sai chế tạo tạo ra độ phân tán kích thước có thể có và do đó dẫn đến phân tán khả năng mang dòng đối với từng cỡ ruột dẫn. Khả năng mang dòng lập thành bảng đã được lựa chọn phải sao cho có tính đến các giá trị phân tán này một cách an toàn để khi vẽ đồ thị theo diện tích mặt cắt của ruột dẫn thì nằm trên một đường cong trơn.
Đối với cáp nhiều lõi có diện tích mặt cắt của ruột dẫn bằng 25 mm2 hoặc lớn hơn, cho phép ruột dẫn có dạng tròn hoặc định hình. Các giá trị lập bảng được rút ra từ các kích thước thích hợp của ruột dẫn định hình.
B.52.2. Nhiệt độ môi trường xung quanh
B.52.2.1. Khả năng mang dòng lập thành bảng trong phụ lục này giả thiết nhiệt độ môi trường xung quanh chuẩn như dưới đây:
- đối với ruột dẫn có cách điện và cáp đi trong không khí, bất kể phương pháp lắp đặt: 30 oC;
- đối với cáp ngầm, đặt trực tiếp trong đất hoặc chạy trong ống dẫn đặt trong đất: 20 oC.
B.52.2.2. Trong trường hợp nhiệt độ môi trường xung quanh trong vị trí dự kiến của ruột dẫn có cách điện hoặc cáp khác với nhiệt độ môi trường xung quanh chuẩn, hệ số hiệu chuẩn thích hợp nêu trong Bảng B.52.14 và B.52.15 phải được áp dụng cho các giá trị của khả năng mang dòng đưa ra trong Bảng B.52.2 đến B.52.13. Đối với cáp ngầm, không cần hiệu chỉnh thêm nếu nhiệt độ của đất vượt quá nhiệt độ môi trường xung quanh được chọn đến 5 oC chỉ trong vài tuần trong một năm.
CHÚ THÍCH: Đối với cáp và ruột dẫn có cách điện đặt trong không khí, trong trường hợp nhiệt độ môi trường xung quanh đôi khi vượt quá nhiệt độ môi trường xung quanh chuẩn, việc sử dụng khả năng mang dòng lập thành bảng mà không cần hiệu chỉnh đang được xem xét.

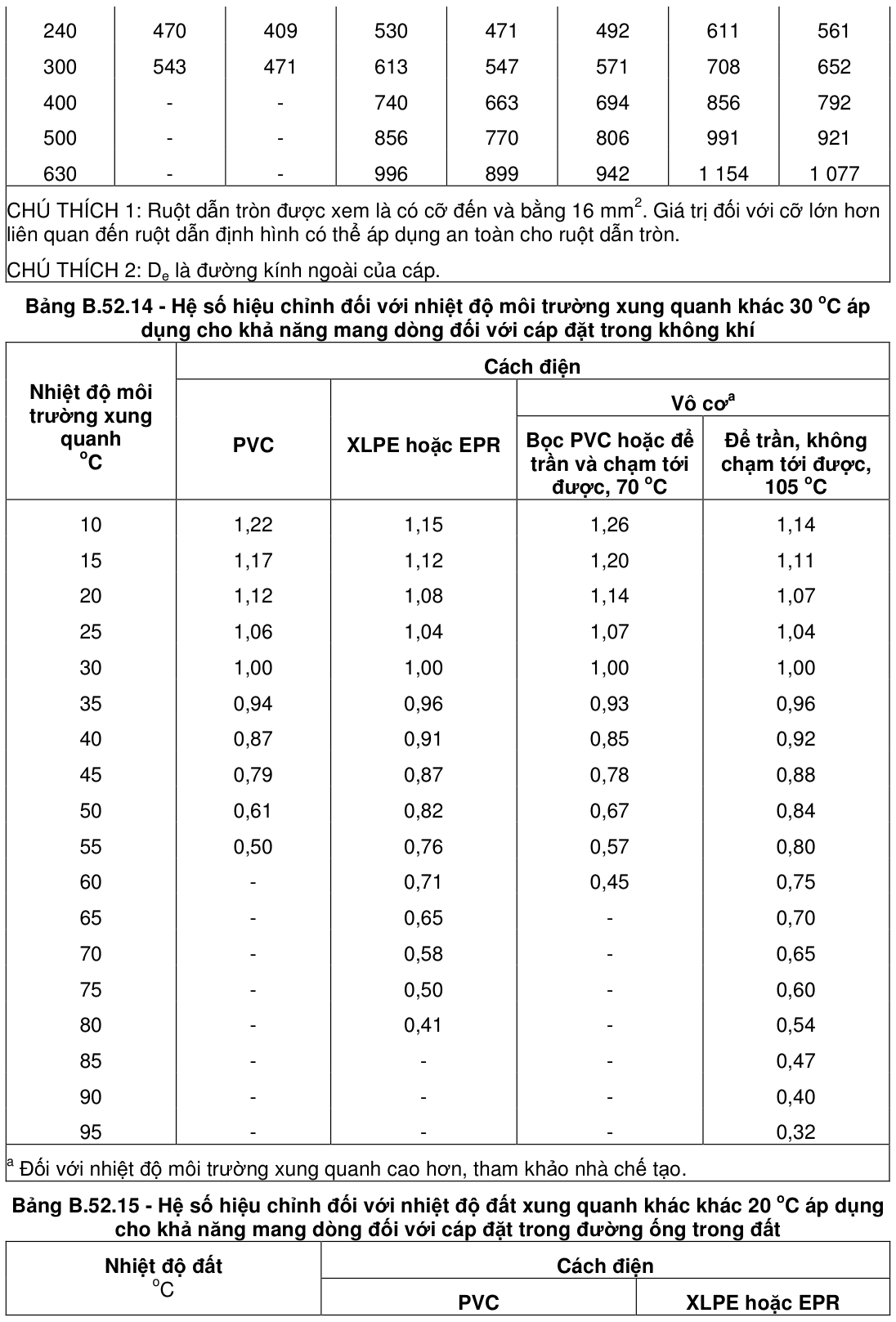

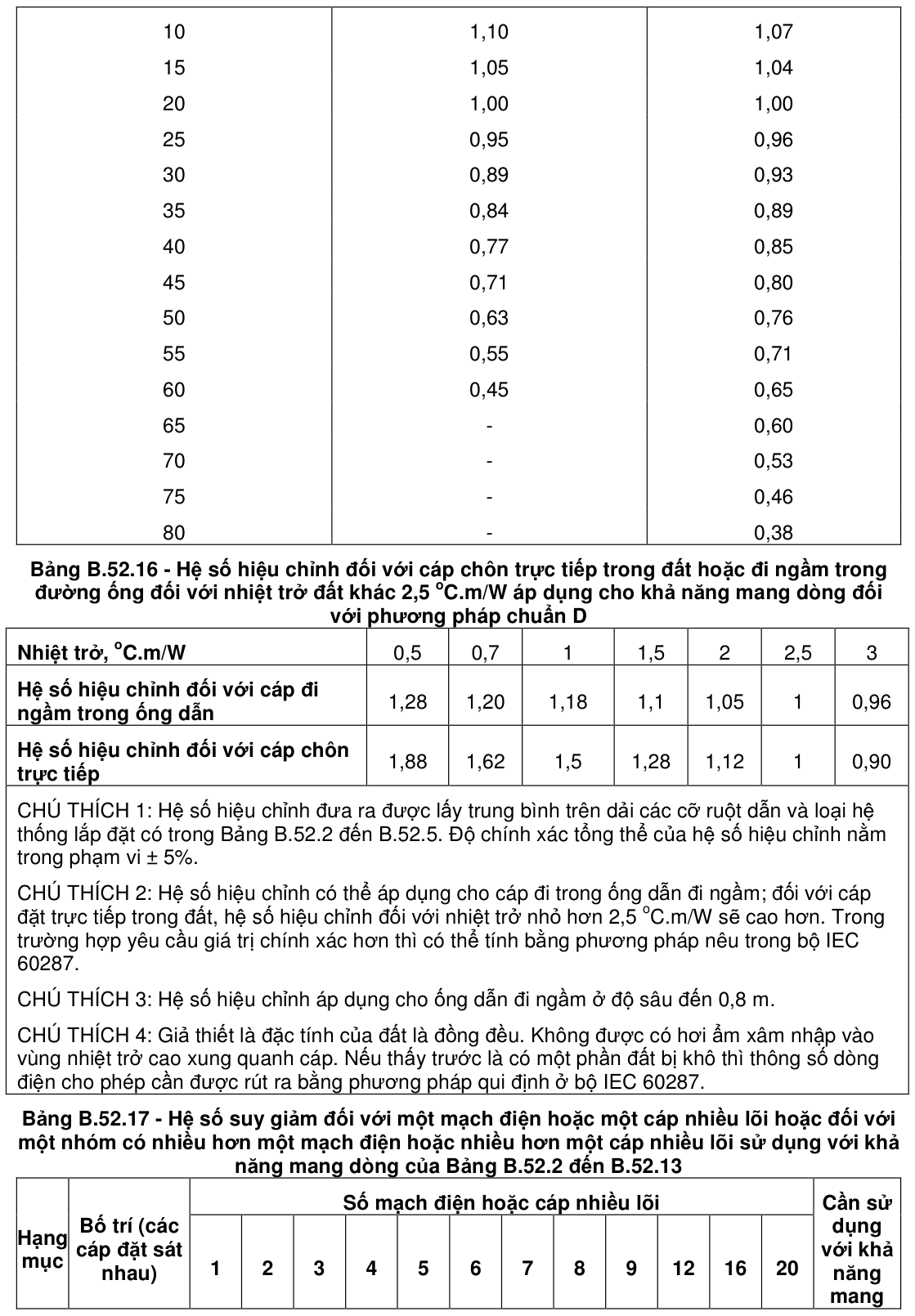

B.52.2.3. Hệ số hiệu chỉnh trong Bảng B.52.14 và B.52.15 không tính đến độ tăng nhiệt, nếu có, do bức xạ mặt trời hoặc bức xạ hồng ngoại khác. Trong trường hợp cáp hoặc ruột dẫn có cách điện phải chịu bức xạ này, khả năng mang dòng có thể được rút ra bằng phương pháp qui định ở bộ tiêu chuẩn IEC 60287.
B.52.3. Nhiệt trở đất Khả năng mang dòng lập thành bảng trong phụ lục này dùng cho cáp đặt trong đất liên quan đến nhiệt trở đất bằng 2,5 oC.m/W. Giá trị này được xem là một phòng ngừa cần thiết để sử dụng rộng rãi khi loại đất và vị trí địa lý không xác định (xem IEC 60287-3-1). Ở các vị trí mà nhiệt trở đất thực tế cao hơn 2,5 K.m/W thì cần giảm khả năng mang dòng một cách thích hợp hoặc thay đất xung quanh cáp bằng vật liệu thích hợp hơn. Có thể nhận biết các trường hợp này khi tình trạng của đất là rất khô. Hệ số hiệu chỉnh đối với nhiệt trở khác 2,5 K.m/W được nêu trong Bảng B.52.16.
CHÚ THÍCH: Khả năng mang dòng lập thành bảng trong phụ lục này dùng cho cáp trong đất dự kiến chỉ liên quan đến cáp chạy trong và xung quanh công trình. Đối với hệ thống lắp đặt khác, trong trường hợp kiểm tra thiết lập nhiều giá trị chính xác hơn của nhiệt trở đất thích hợp đối với tải cần mang, các giá trị khả năng mang dòng có thể được rút ra từ phương pháp tính toán nêu ở bộ tiêu chuẩn IEC 60287 hoặc có được từ nhà chế tạo cáp.

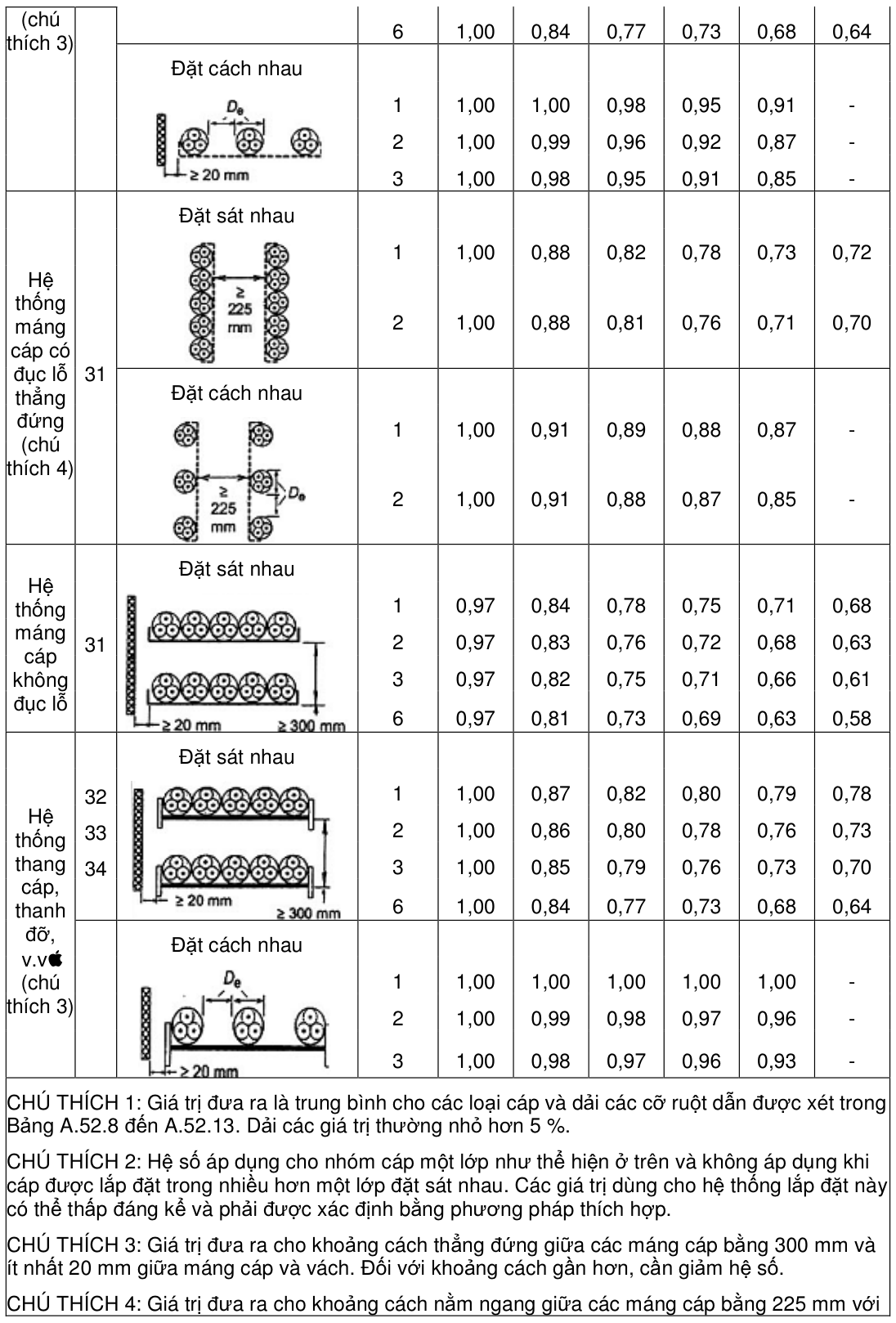

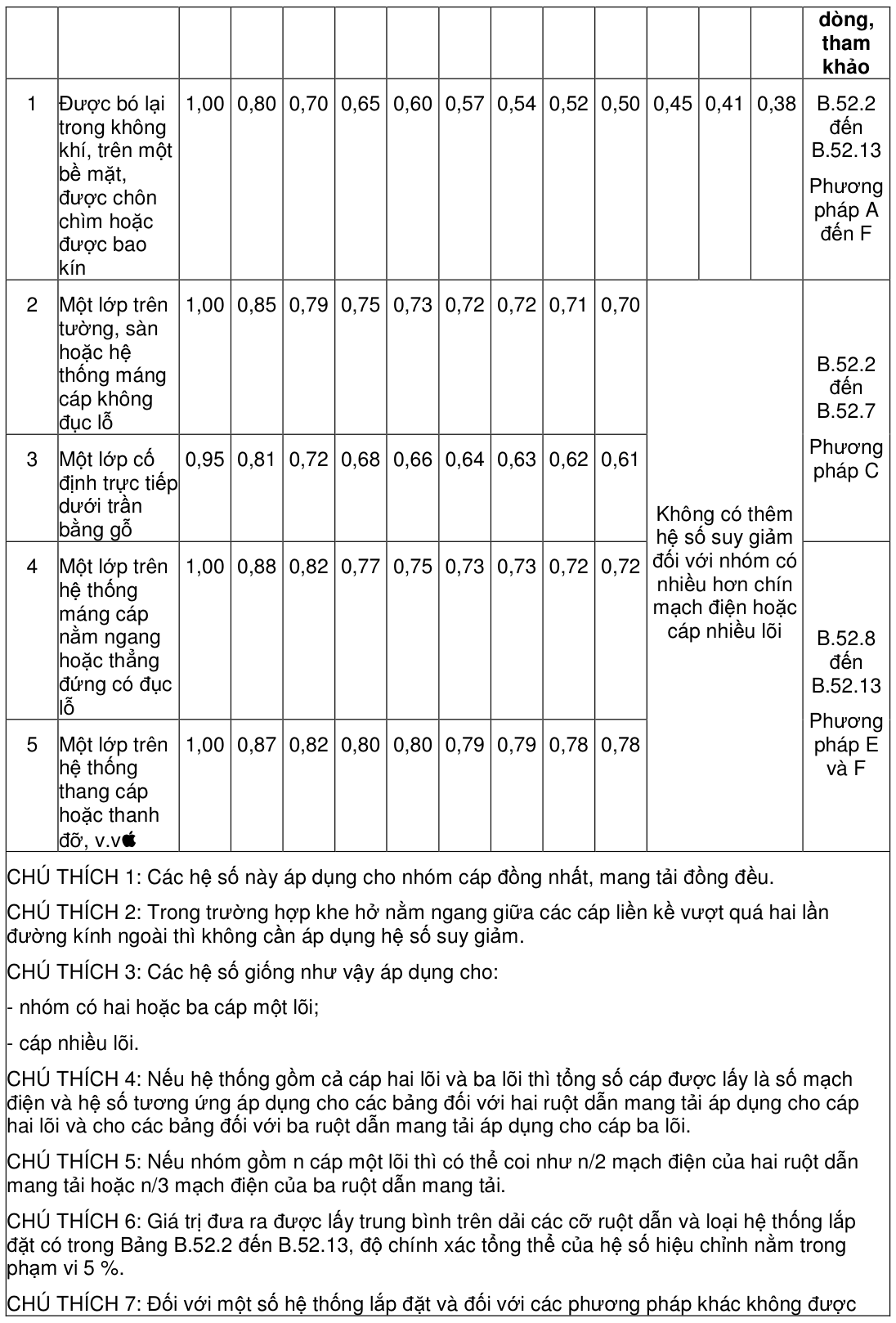

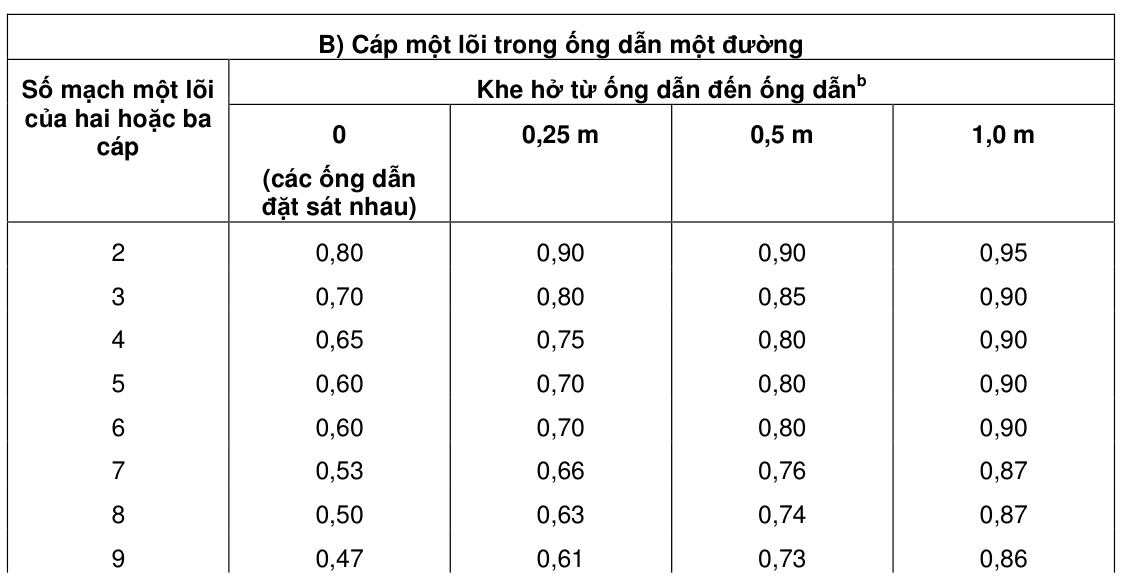

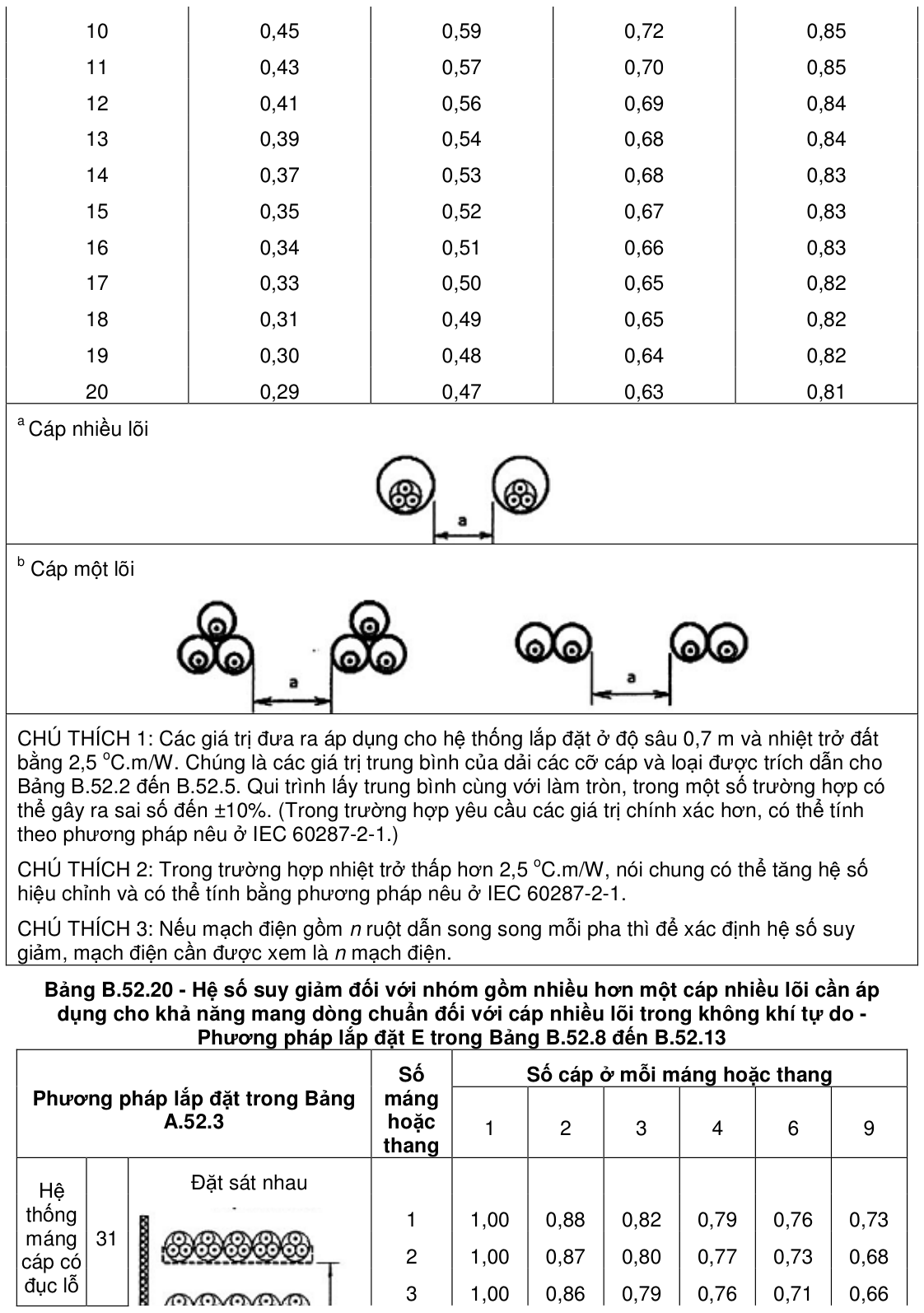

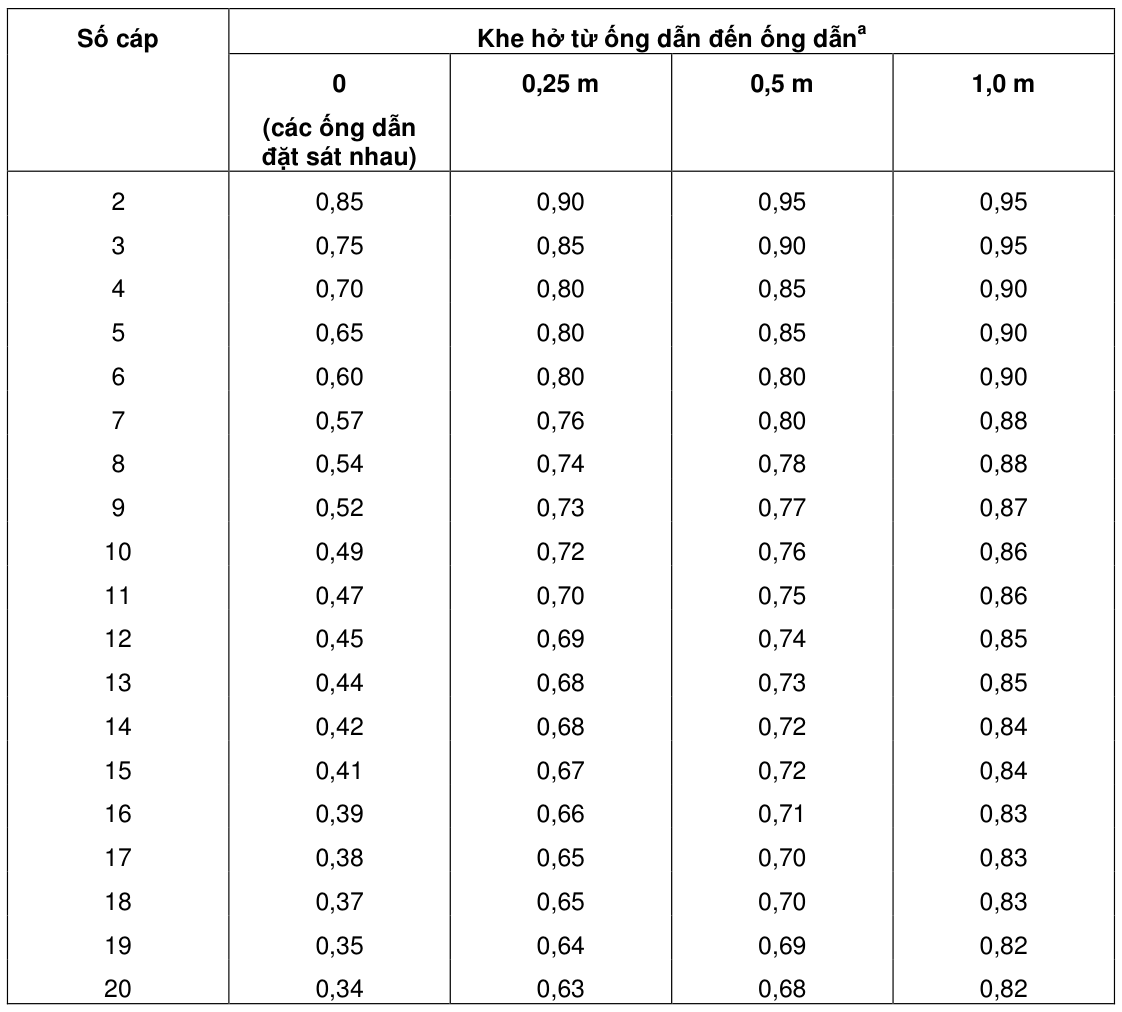

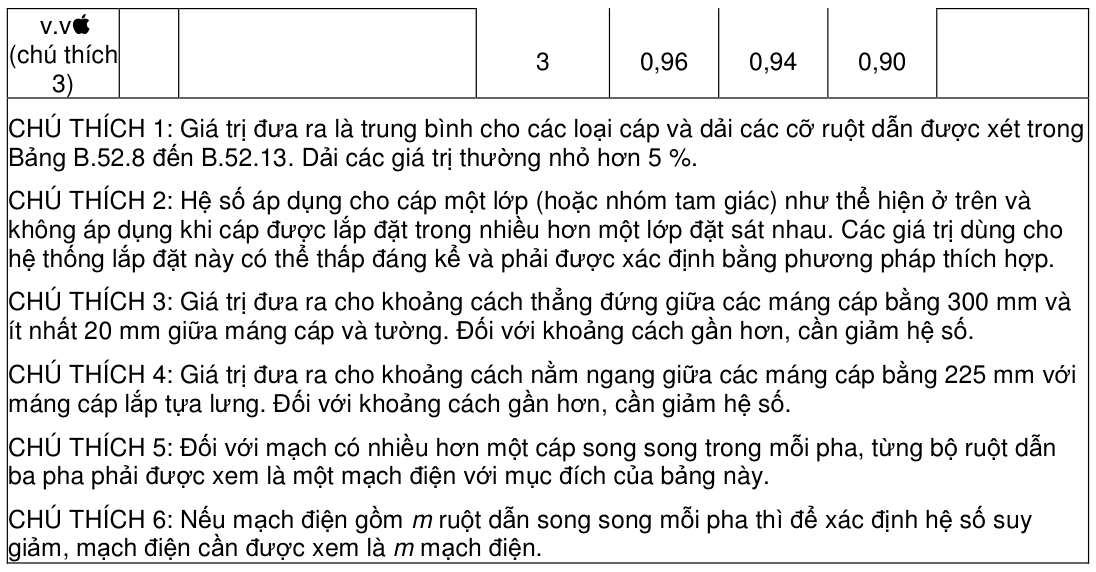

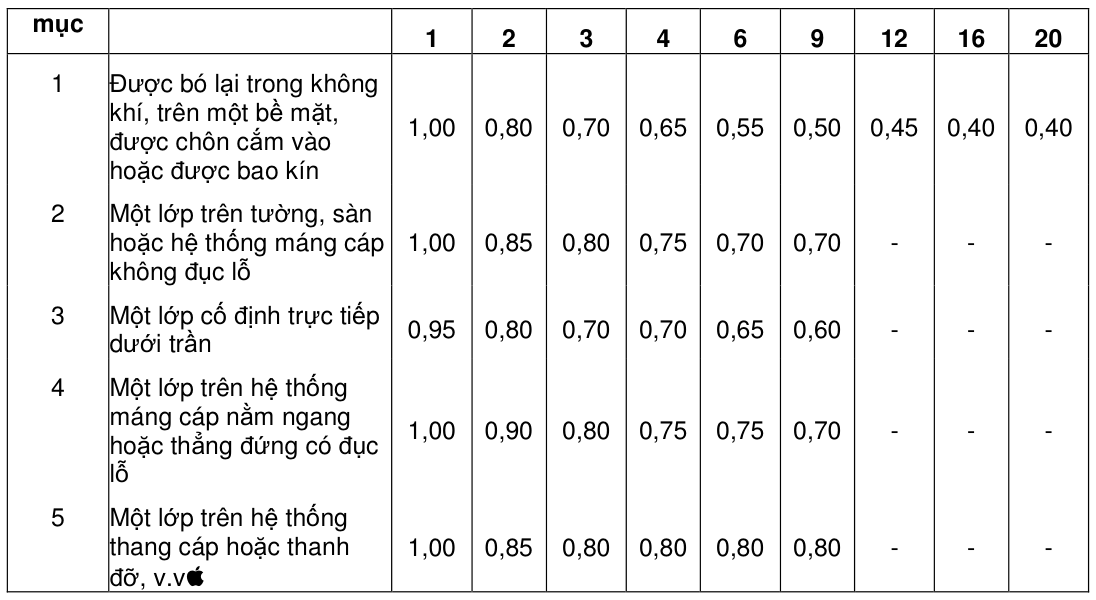

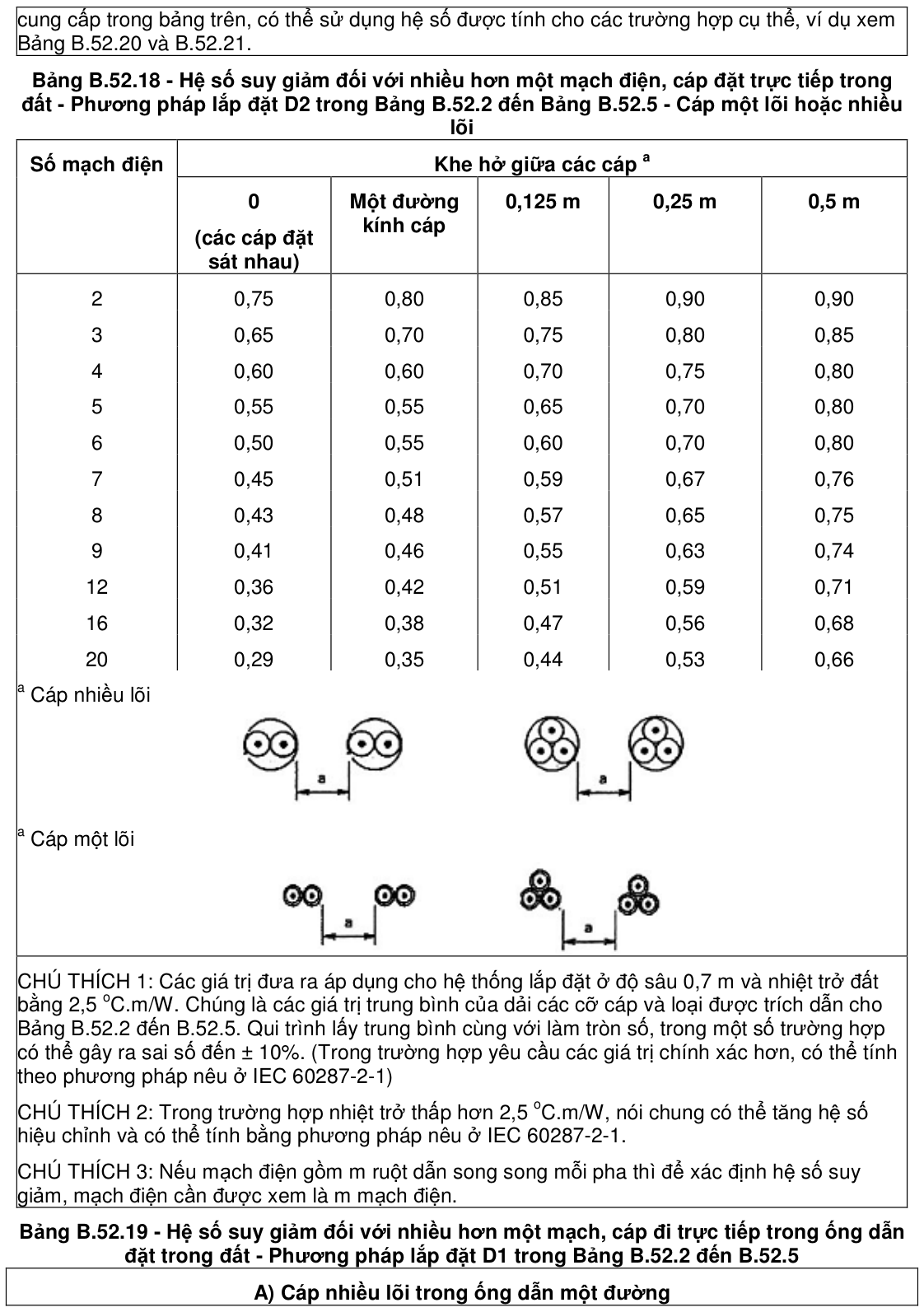

B.52.4. Nhóm có nhiều hơn một mạch điện

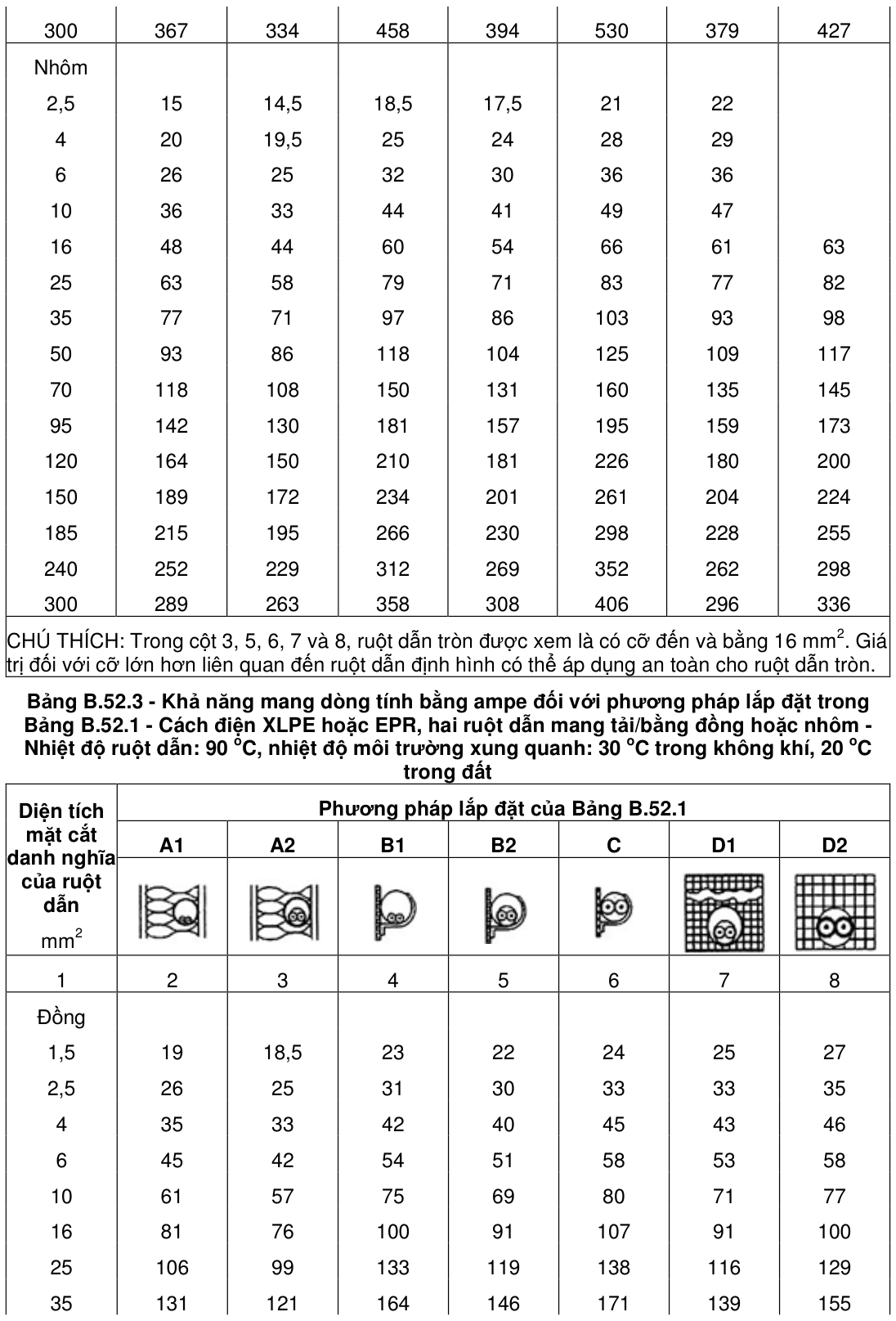

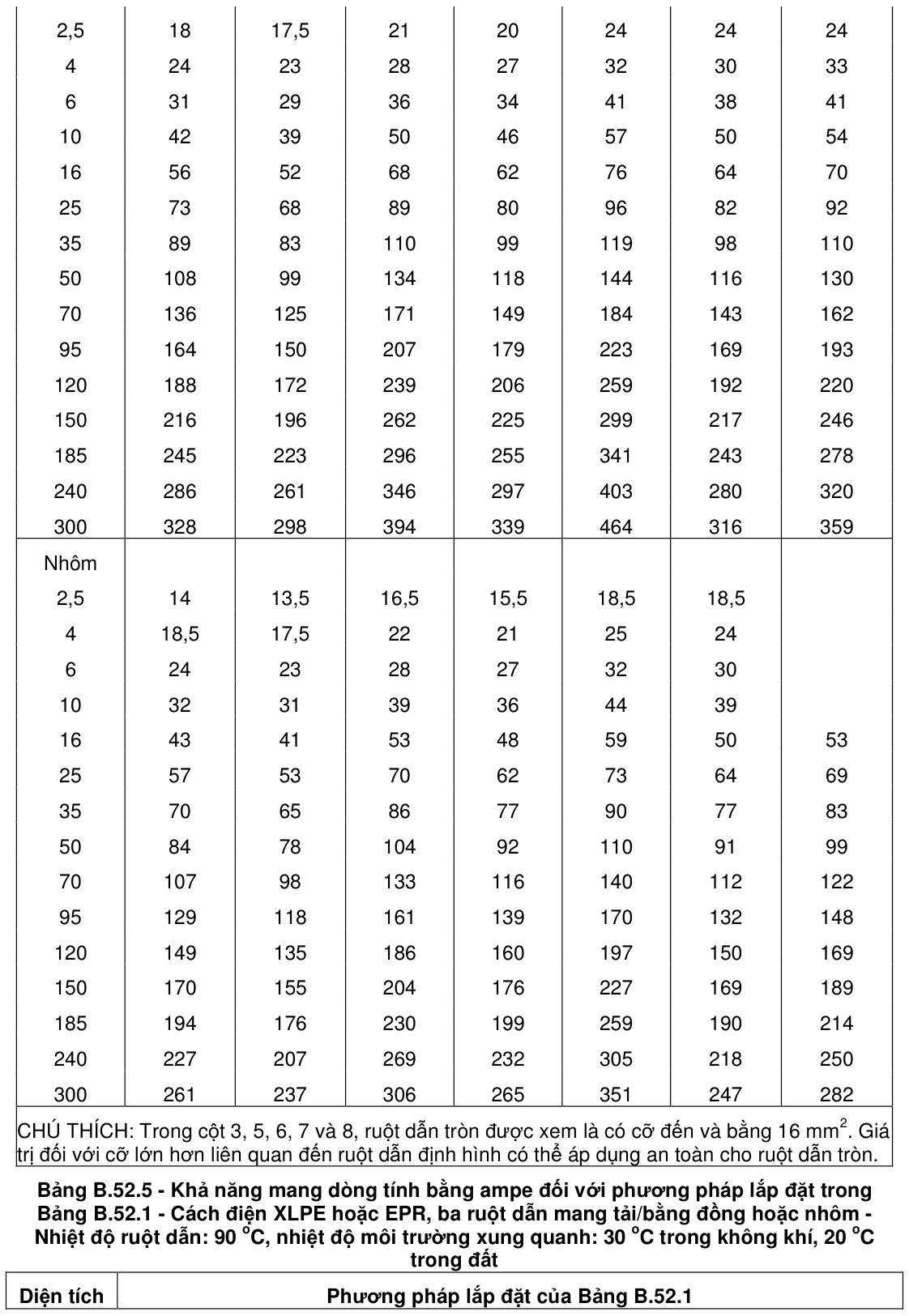

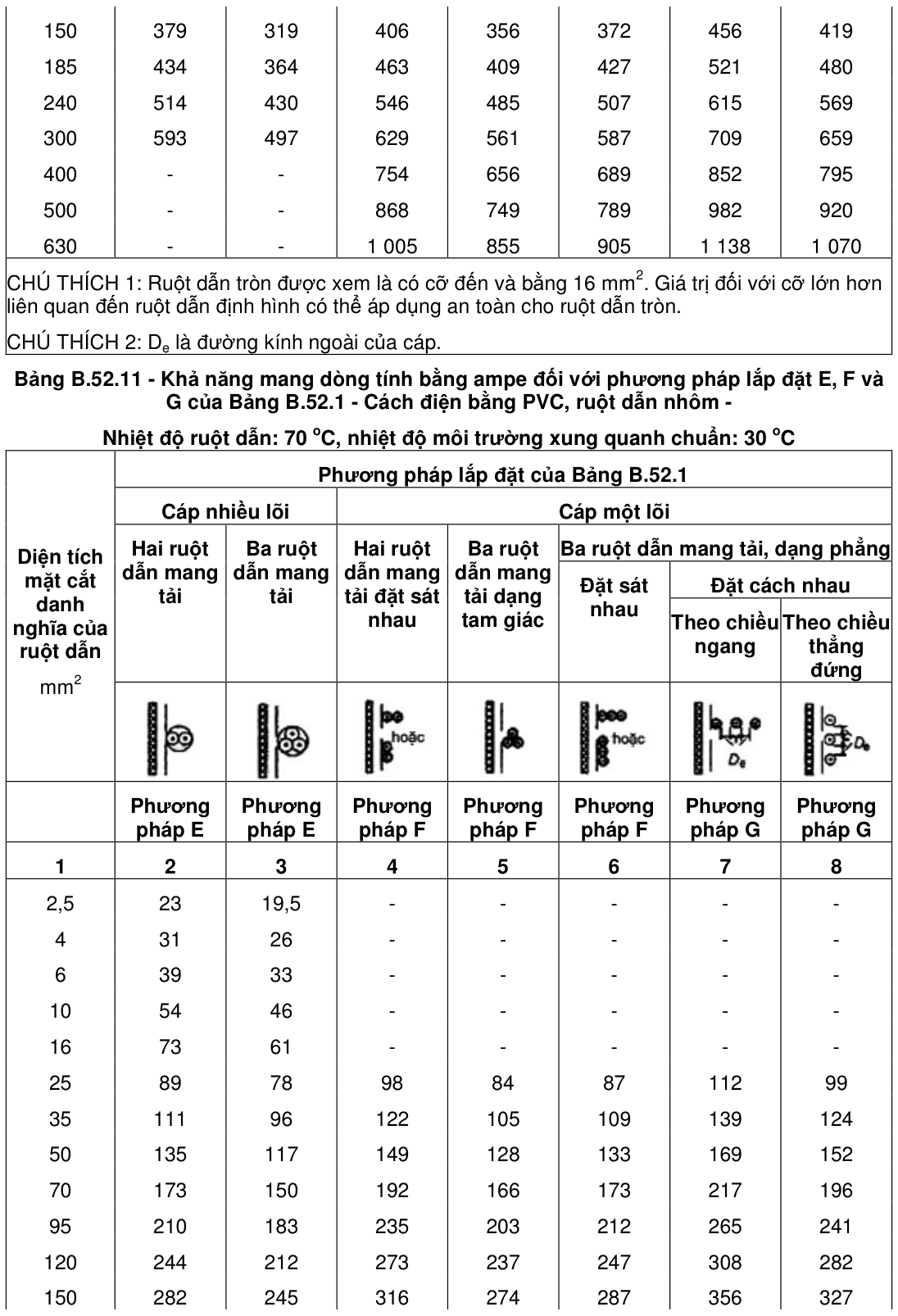

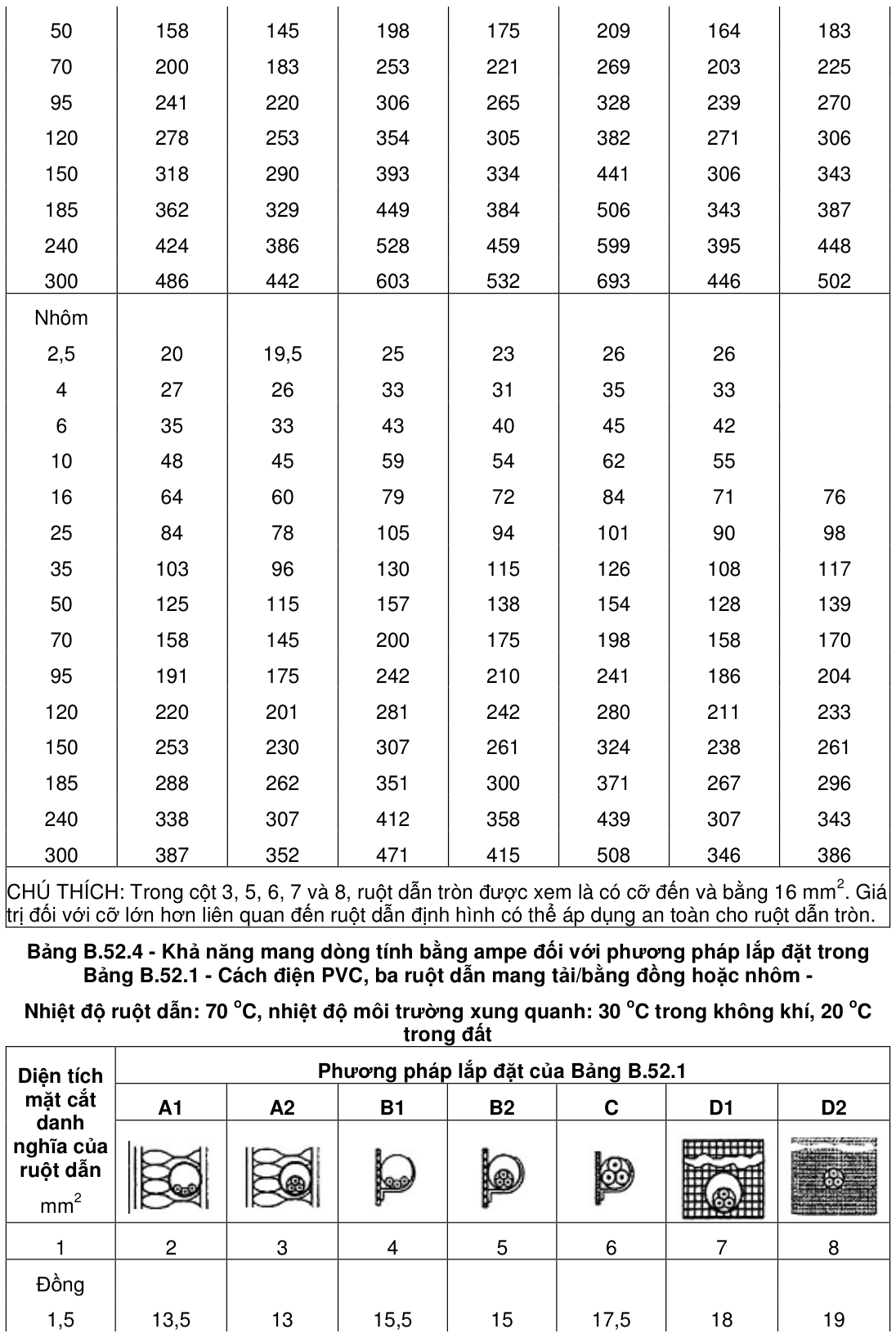

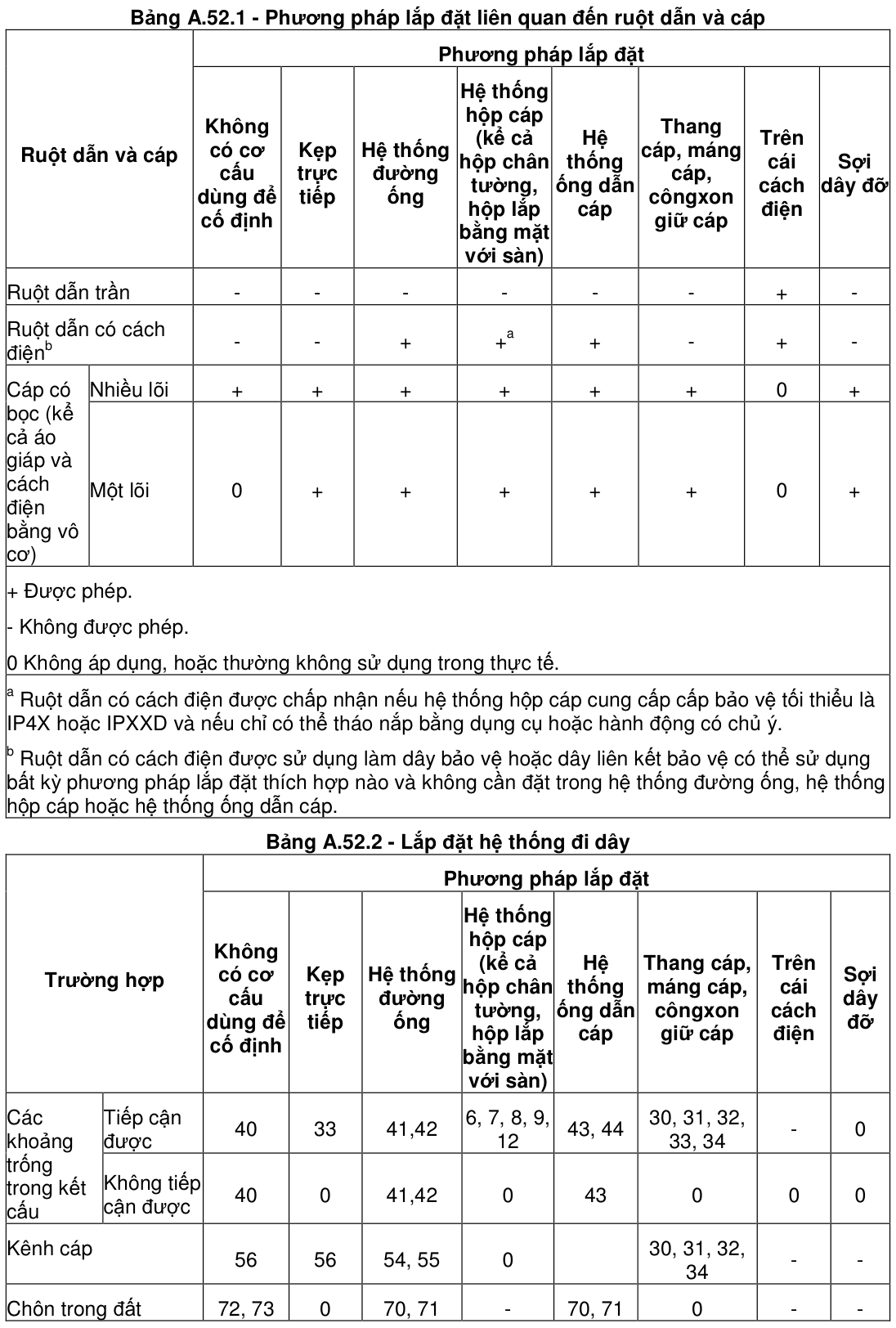

B.52.4.1. Hệ thống lắp đặt từ loại A đến loại D trong Bảng B.52.1 Khả năng mang dòng nêu trong Bảng B.52.2 đến B.52.7 liên quan đến các mạch đơn lẻ gồm nhiều ruột dẫn dưới đây:
- hai ruột dẫn có cách điện hoặc hai cáp một lõi, hoặc một cáp hai lõi;
- ba ruột dẫn có cách điện hoặc ba cáp một lõi, hoặc một cáp ba lõi. Trong trường hợp có nhiều ruột dẫn có cách điện hoặc cáp, không thuộc loại cáp trần cách điện bằng vô cơ không chạm tới được, được lắp đặt trong cùng nhóm, phải áp dụng các hệ số suy giảm theo nhóm qui định trong Bảng B.52.17 đến B.52.19.
CHÚ THÍCH: Hệ số suy giảm theo nhóm được tính trên cơ sở làm việc ổn định kéo dài ở 100 % hệ số tải đối với tất cả các ruột dẫn mang điện. Trong trường hợp mang tải nhỏ hơn 100 % do điều kiện làm việc của hệ thống lắp đặt, hệ số suy giảm theo nhóm có thể cao hơn.

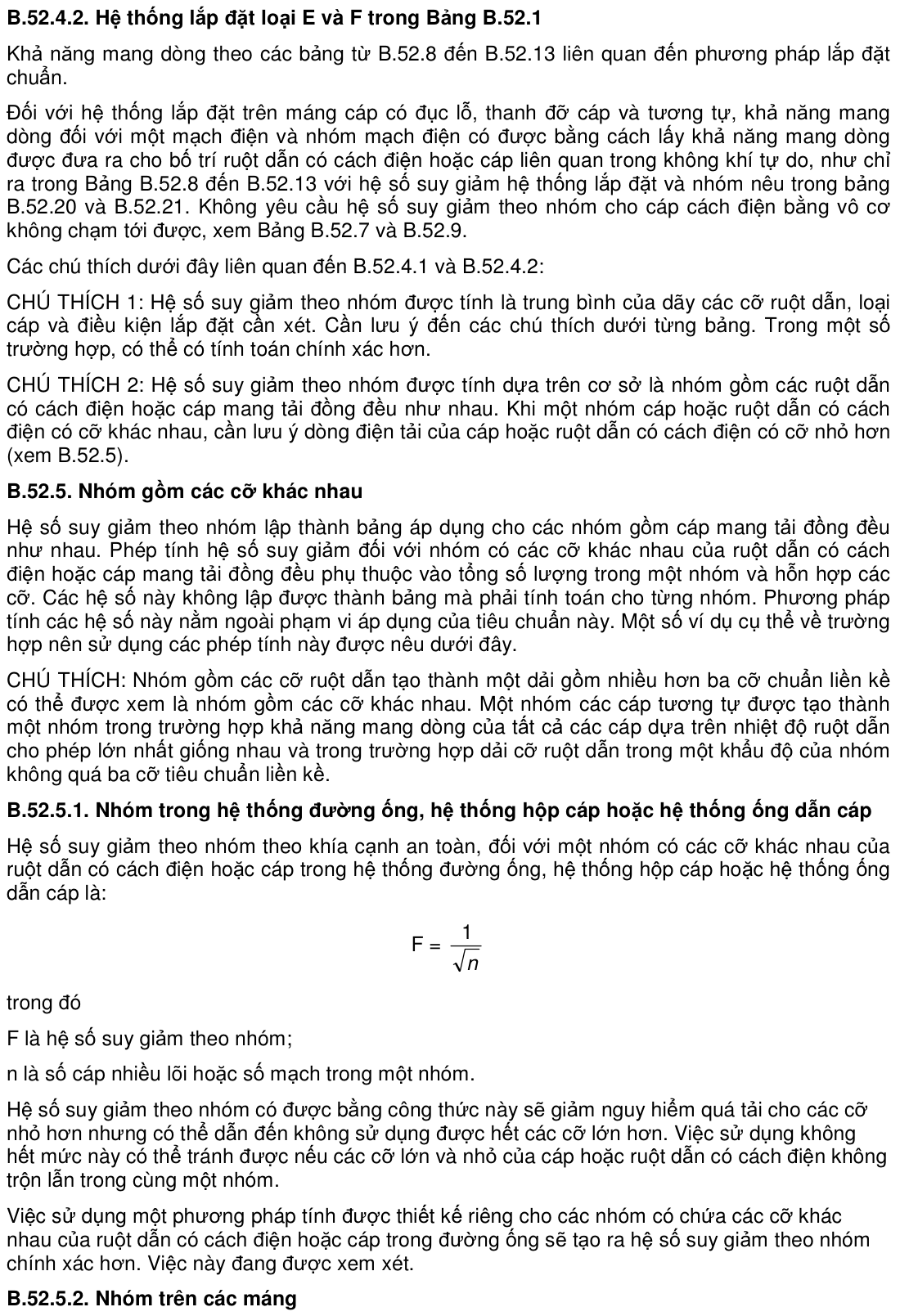

Khi một nhóm có các cỡ khác nhau của cáp, cần lưu ý dòng điện tải của các cỡ nhỏ hơn. Nên sử dụng phương pháp tính được thiết kế riêng cho các nhóm có các cỡ cáp khác nhau. Hệ số suy giảm theo nhóm tính được theo B.52.5.1 sẽ cung cấp một giá trị theo khía cạnh an toàn. Việc này đang được xem xét.

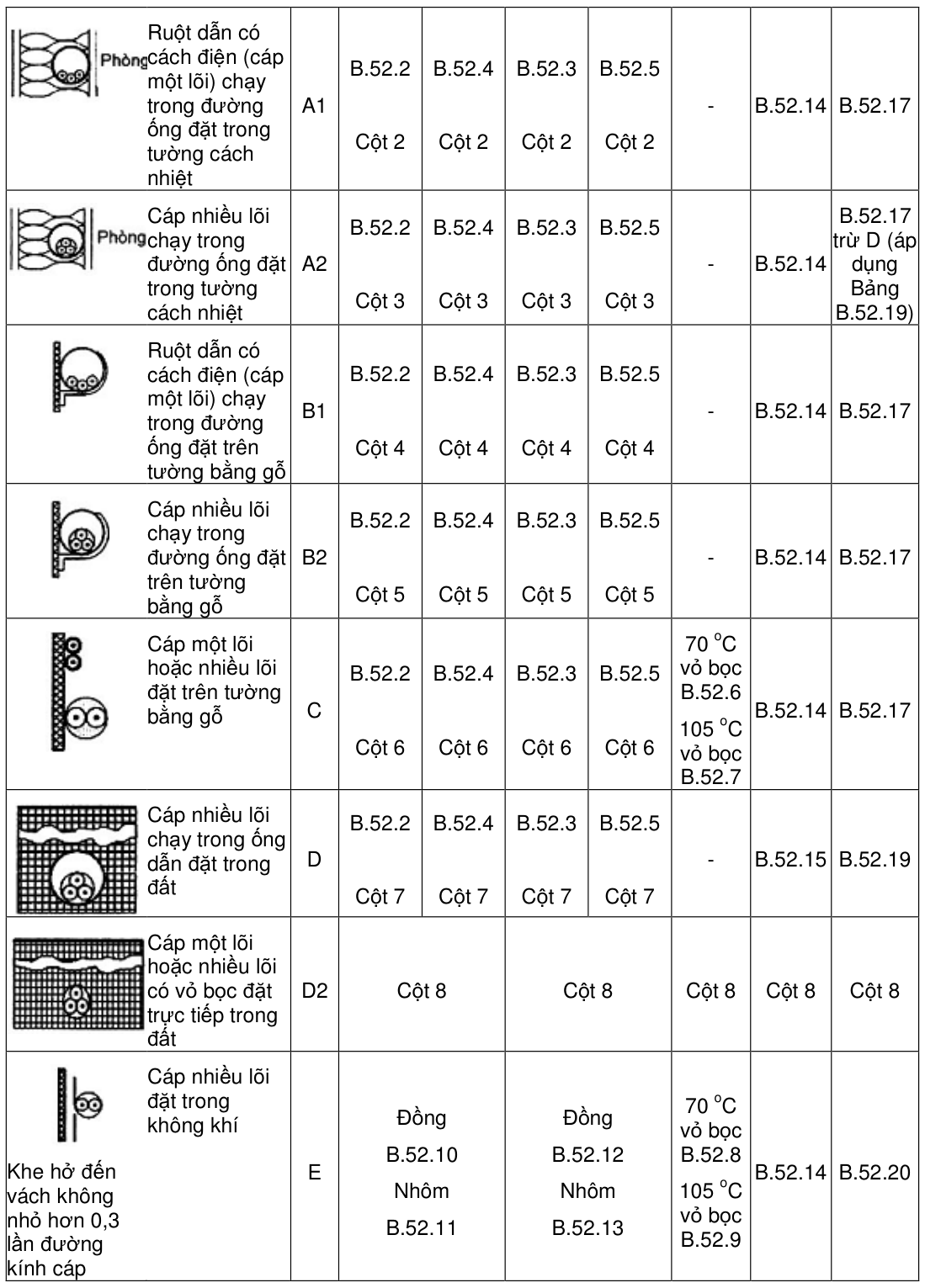

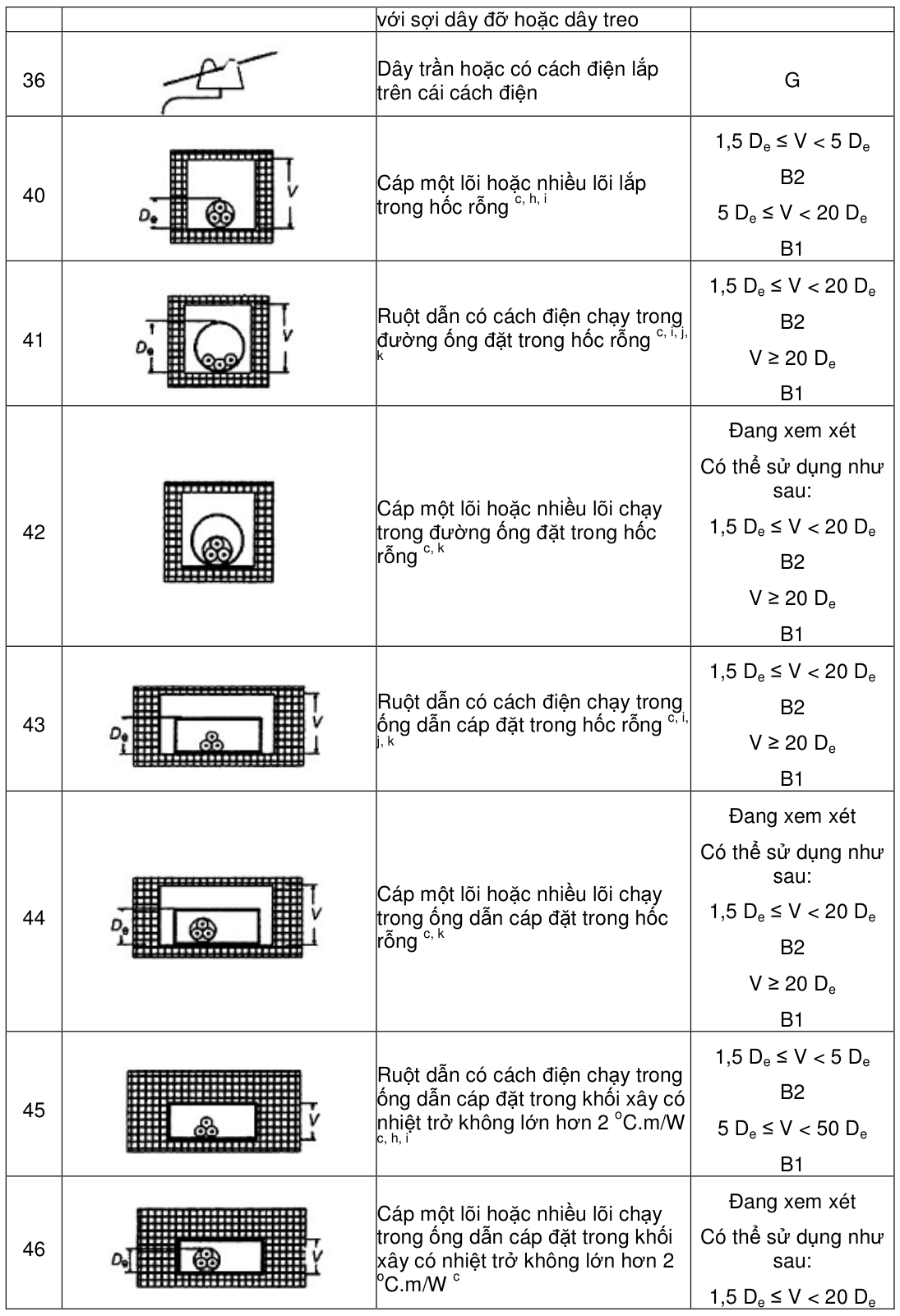

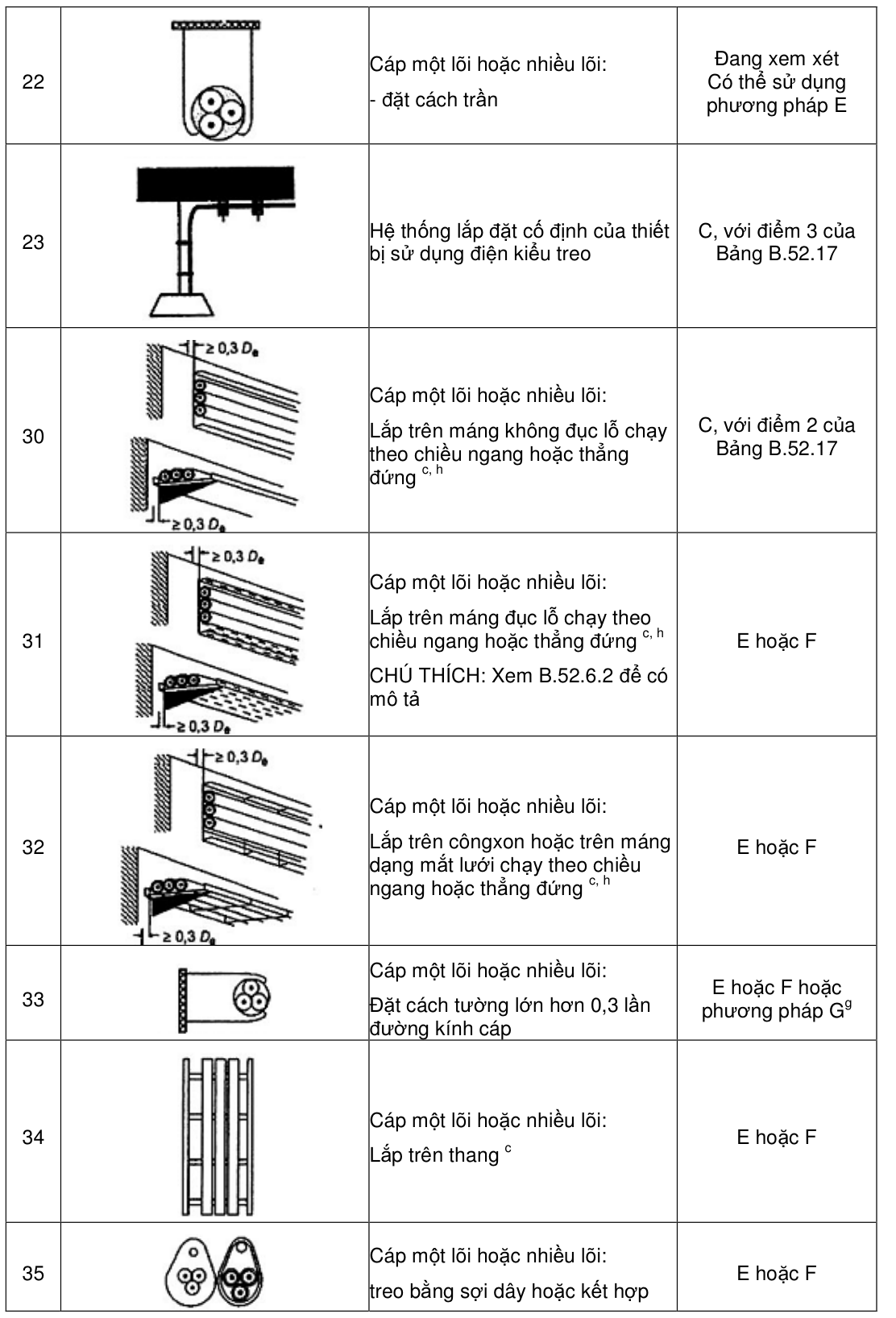

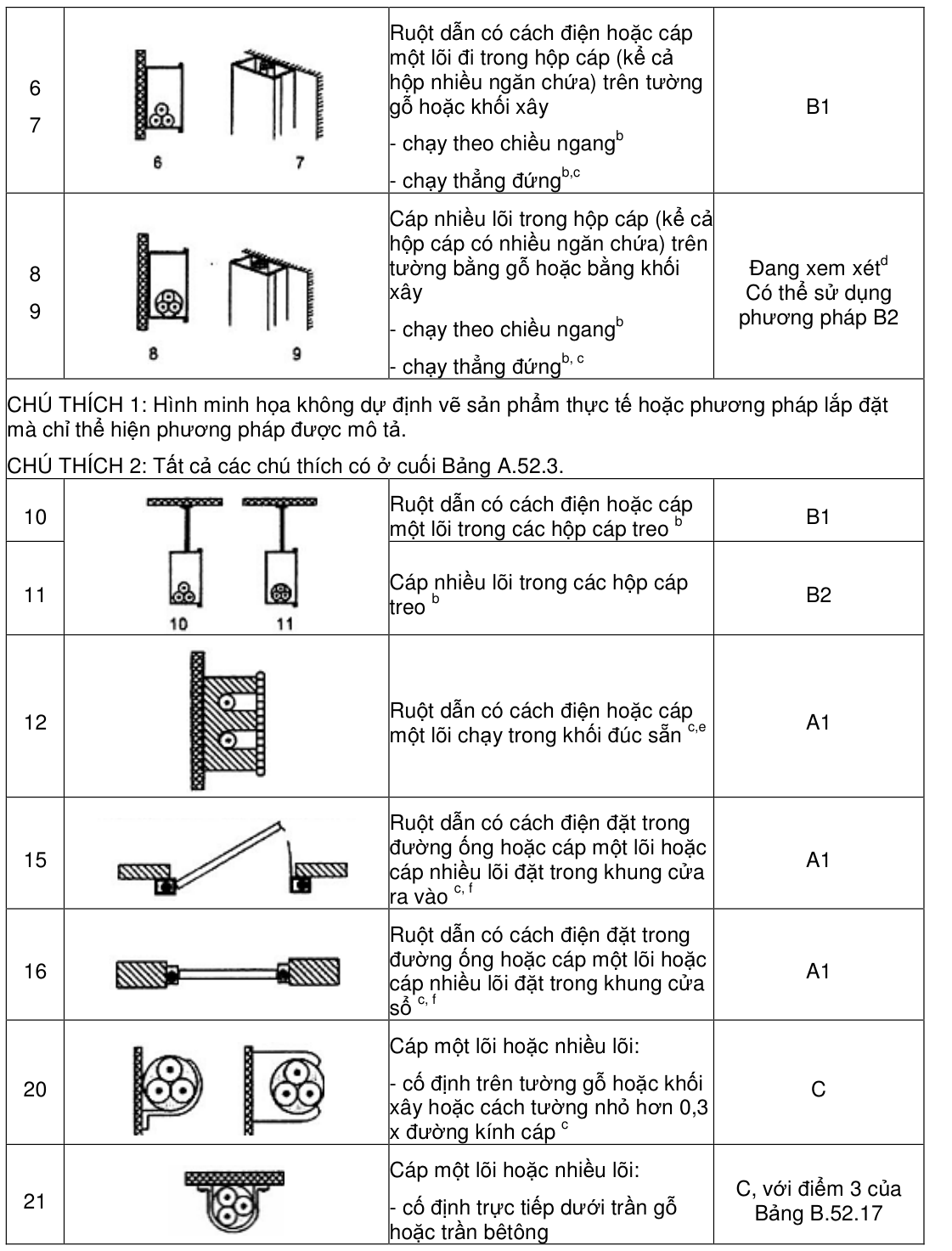

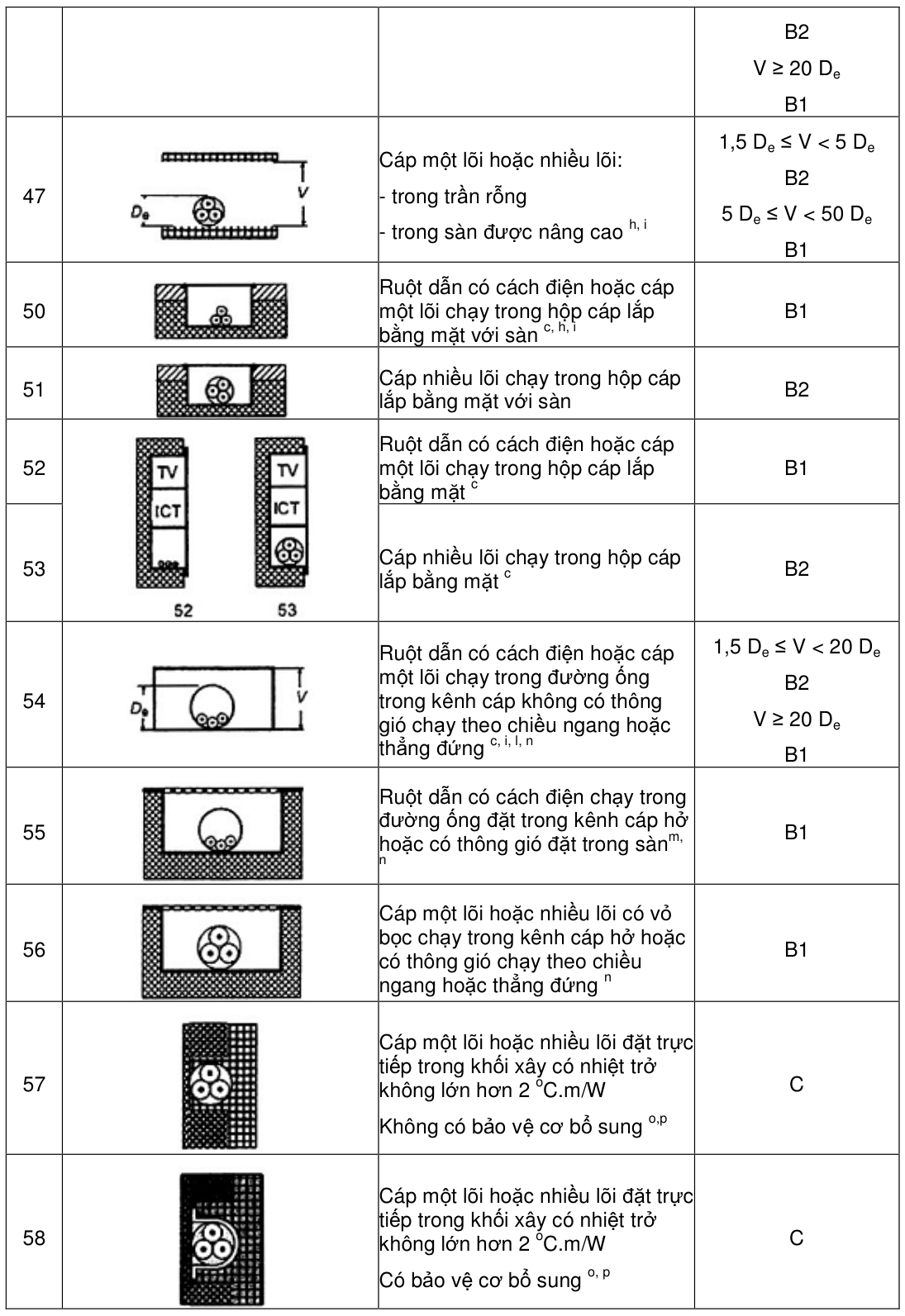

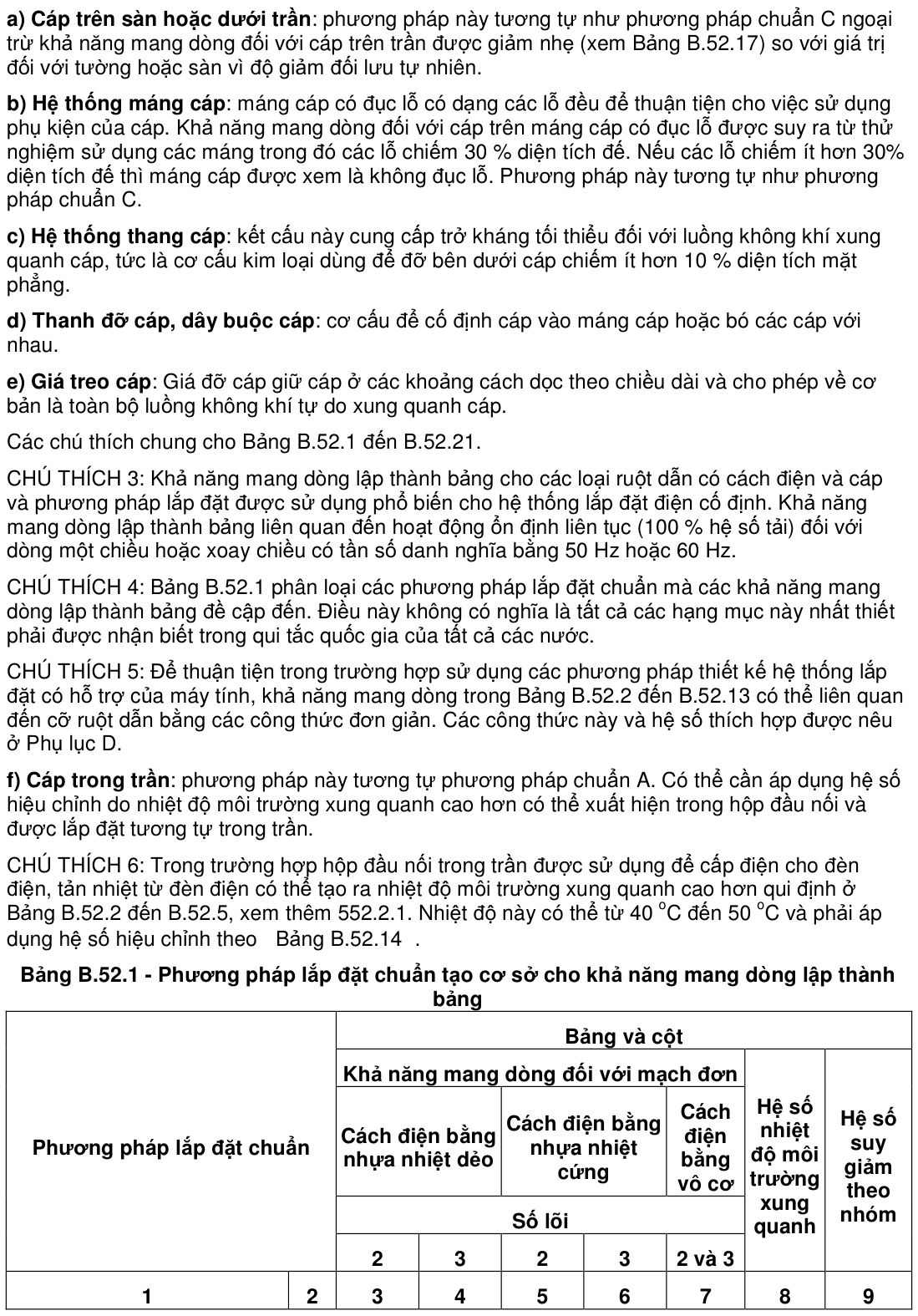

B.52.6. Phương pháp lắp đặt

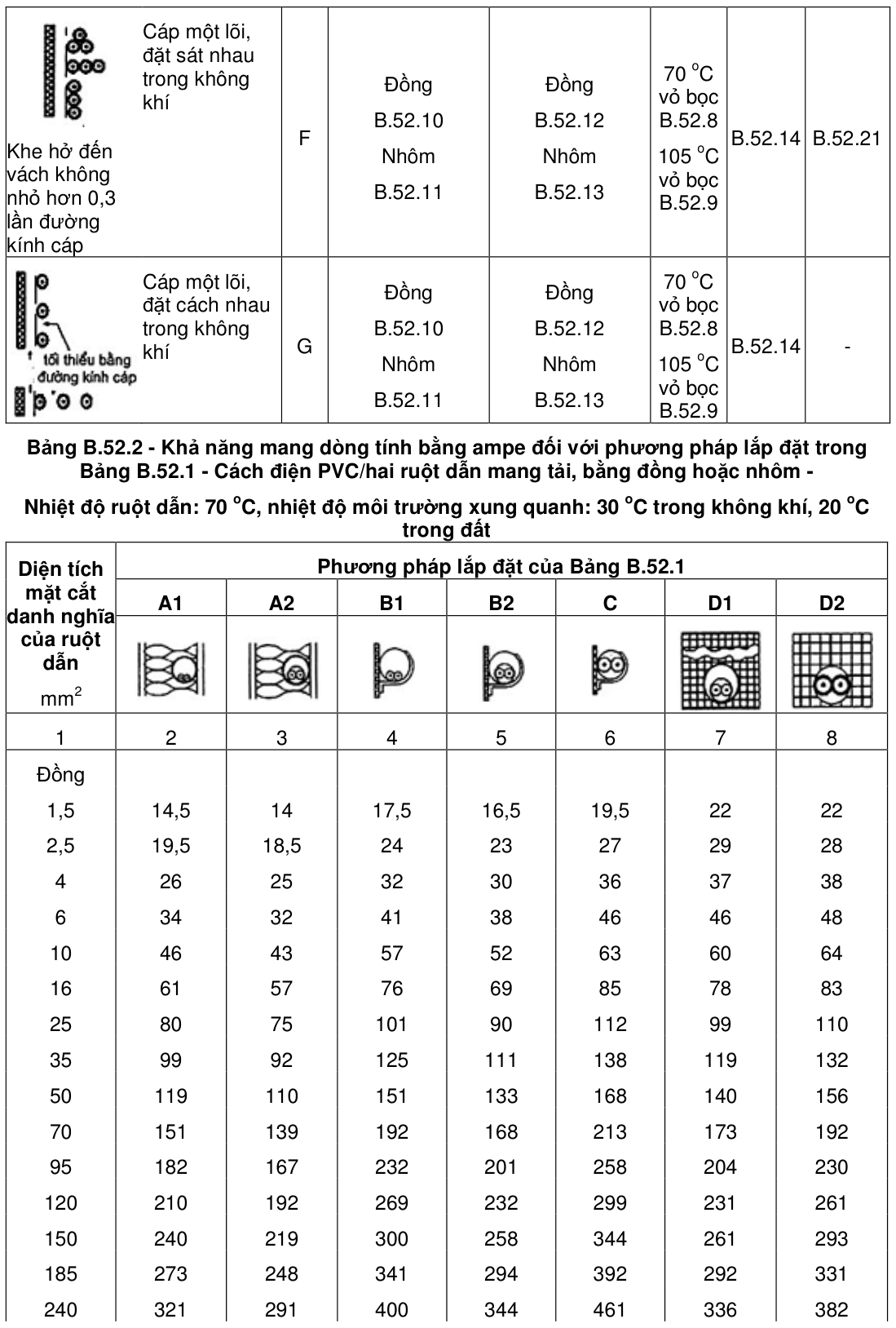

B.52.6.1. Phương pháp chuẩn Phương pháp chuẩn là các phương pháp lắp đặt mà khả năng mang dòng được xác định bằng thử nghiệm hoặc tính toán.

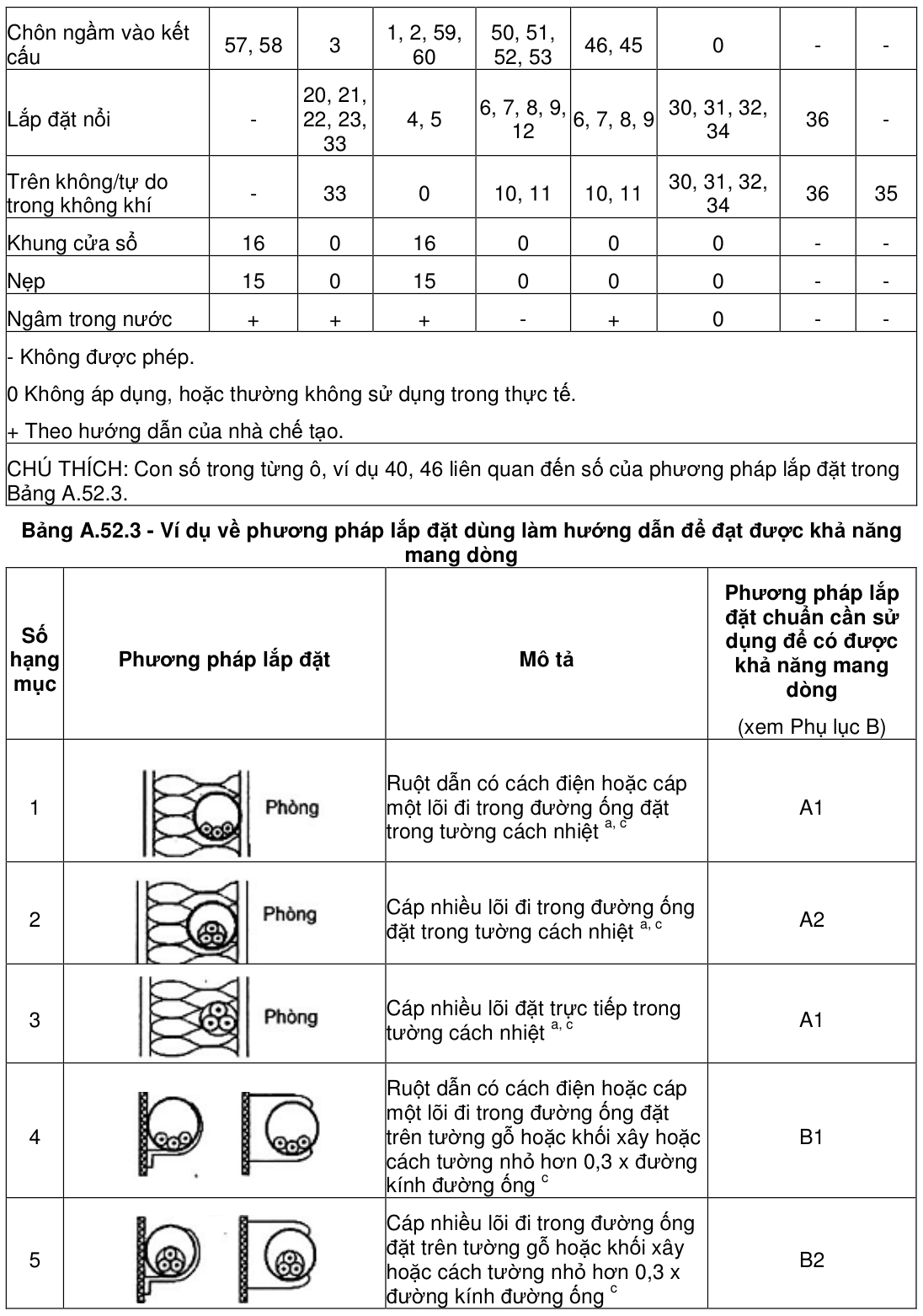

a) Phương pháp chuẩn A1, điểm 1 của Bảng A.52.3 (ruột dẫn có cách điện trong đường ống trong tường cách nhiệt) và A2, điểm 2 của Bảng A.52.3, (cáp nhiều lõi trong đường ống trong tường cách nhiệt): Tường gồm lớp chống ảnh hưởng của thời tiết phía ngoài, lớp cách nhiệt và lớp bên trong bằng gỗ hoặc vật liệu tương tự gỗ có độ dẫn nhiệt ít nhất là 10 W/m2.oC. Đường ống được cố định sao cho gần với lớp bên trong nhưng không nhất thiết phải chạm tới lớp bên trong. Nhiệt từ cáp được xem như chỉ thoát ra qua lớp bên trong. Đường ống có thể là kim loại hoặc nhựa.
b) Phương pháp chuẩn B1, điểm 4 của Bảng A.52.3 (ruột dẫn có cách điện trong đường ống trên tường gỗ) và B2, điểm 5 của Bảng A.52.3, (cáp nhiều lõi trong đường ống trên tường gỗ): Đường ống được lắp trên tường gỗ sao cho khe hở giữa đường ống và bề mặt nhỏ hơn 0,3 lần đường kính đường ống. Đường ống có thể là kim loại hoặc nhựa. Trong trường hợp đường ống được cố định vào tường bằng khối xây, khả năng mang dòng của cáp hoặc ruột dẫn có cách điện có thể cao hơn. Việc này đang được xem xét.

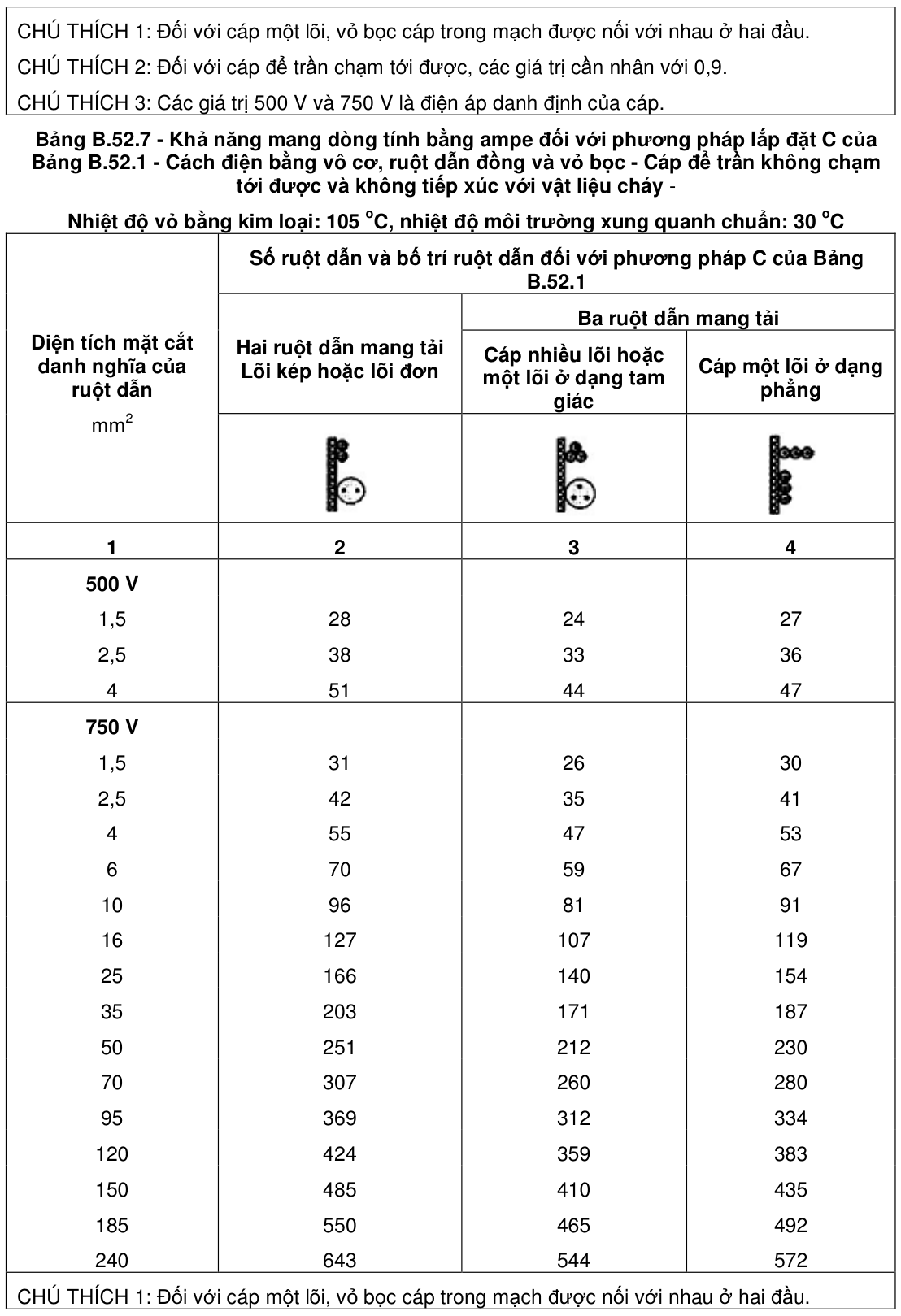

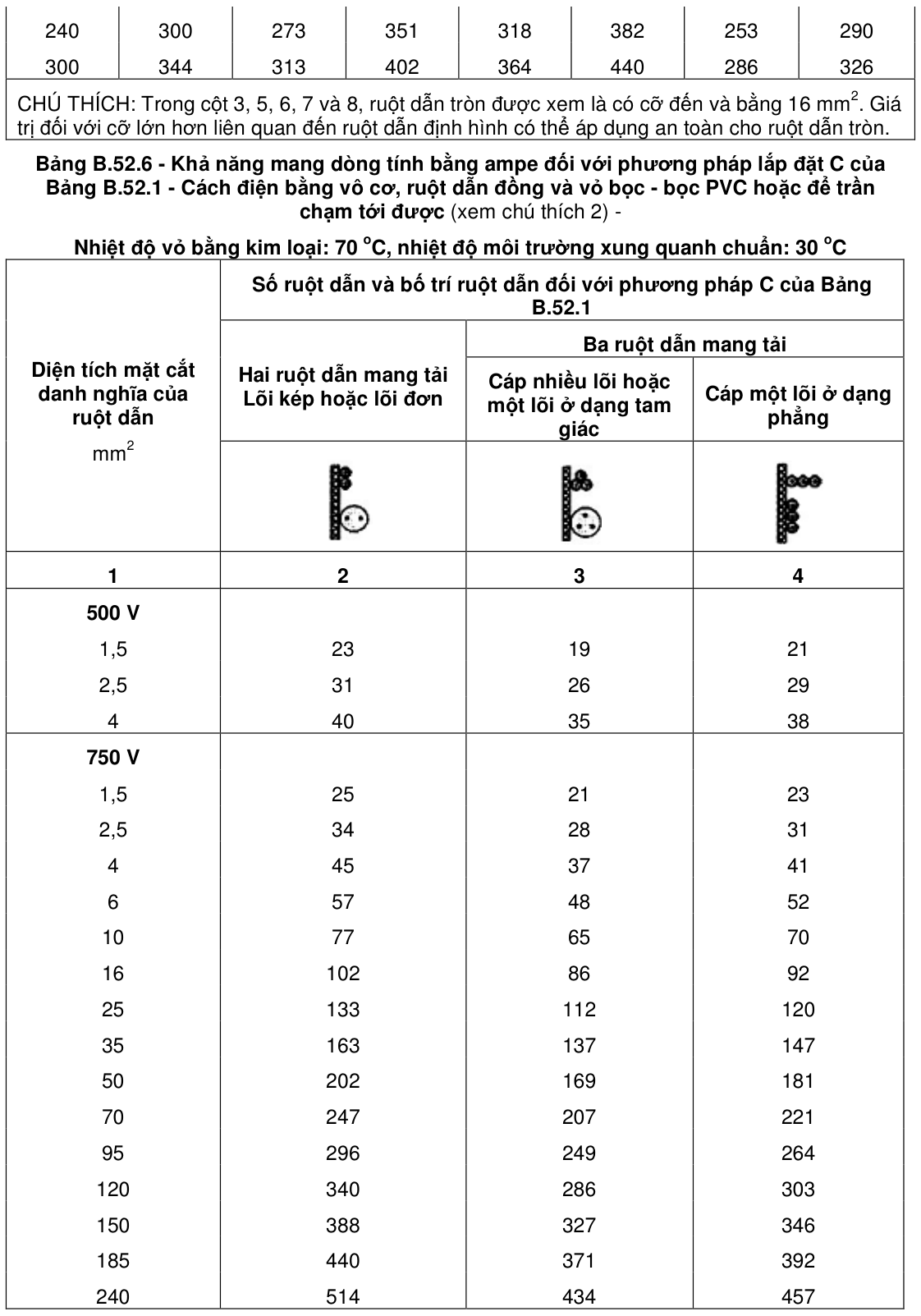

c) Phương pháp chuẩn C, điểm 20 của Bảng A.52.3 (cáp một lõi hoặc nhiều lõi trên tường gỗ): Cáp lắp đặt trên tường gỗ sao cho khe hở giữa cáp và bề mặt nhỏ hơn 0,3 lần đường kính cáp. Trong trường hợp cáp được cố định hoặc được chôn vào tường bằng khối xây thì khả năng mang dòng có thể cao hơn. Việc này đang được xem xét.
CHÚ THÍCH 1: Thuật ngữ khối xây được dùng bao gồm gạch, bê tông, vữa, thạch cao và tương tự (không phải vật liệu cách nhiệt).

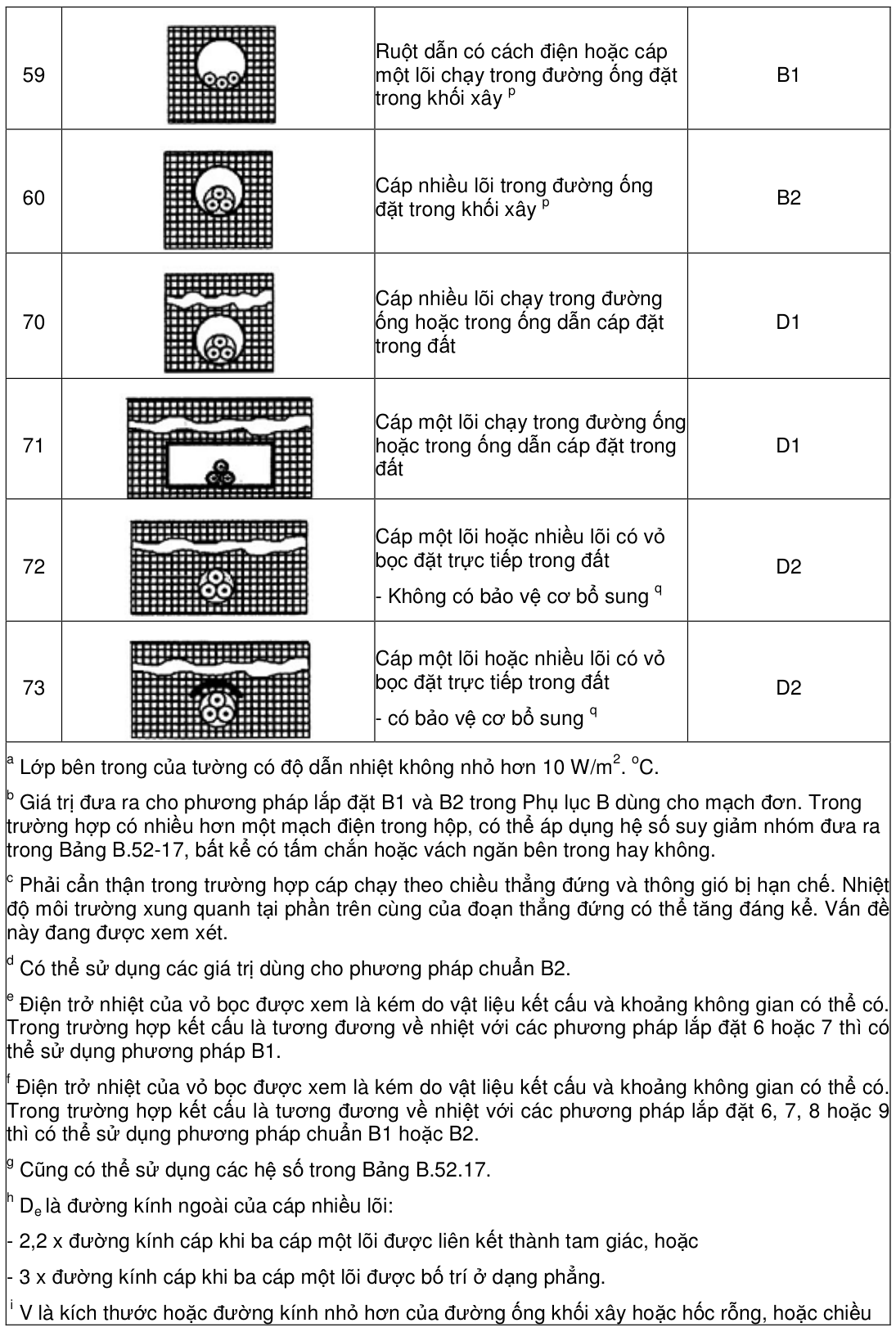

d) Phương pháp chuẩn D1, điểm 70 của Bảng A.52.3 (cáp nhiều lõi trong ống dẫn đặt trong đất) và D2 (cáp nhiều lõi được thiết kế để đi ngầm trực tiếp trong đất - xem hướng dẫn của nhà chế tạo): Cáp được kéo vào đường ống nhựa, đất nung hoặc kim loại đường kính 100 mm đặt tiếp xúc trực tiếp với đất có nhiệt trở bằng 2,5 oC.m/W và sâu 0,7 m (xem thêm B.52.3). Cáp đặt trực tiếp trong đất có nhiệt trở bằng 2,5 oC.m/W và sâu 0,7 m (xem thêm B.52.3).
CHÚ THÍCH 2: Với cáp đặt trong đất, điều quan trọng là giới hạn nhiệt độ của vỏ. Nếu nhiệt của vỏ làm khô đất thì nhiệt trở có thể tăng và cáp trở nên quá tải. Một cách để tránh sự phát nhiệt này là sử dụng bảng đối với nhiệt độ ruột dẫn bằng 70 oC ngay cả đối với cáp được thiết kế ở 90oC.

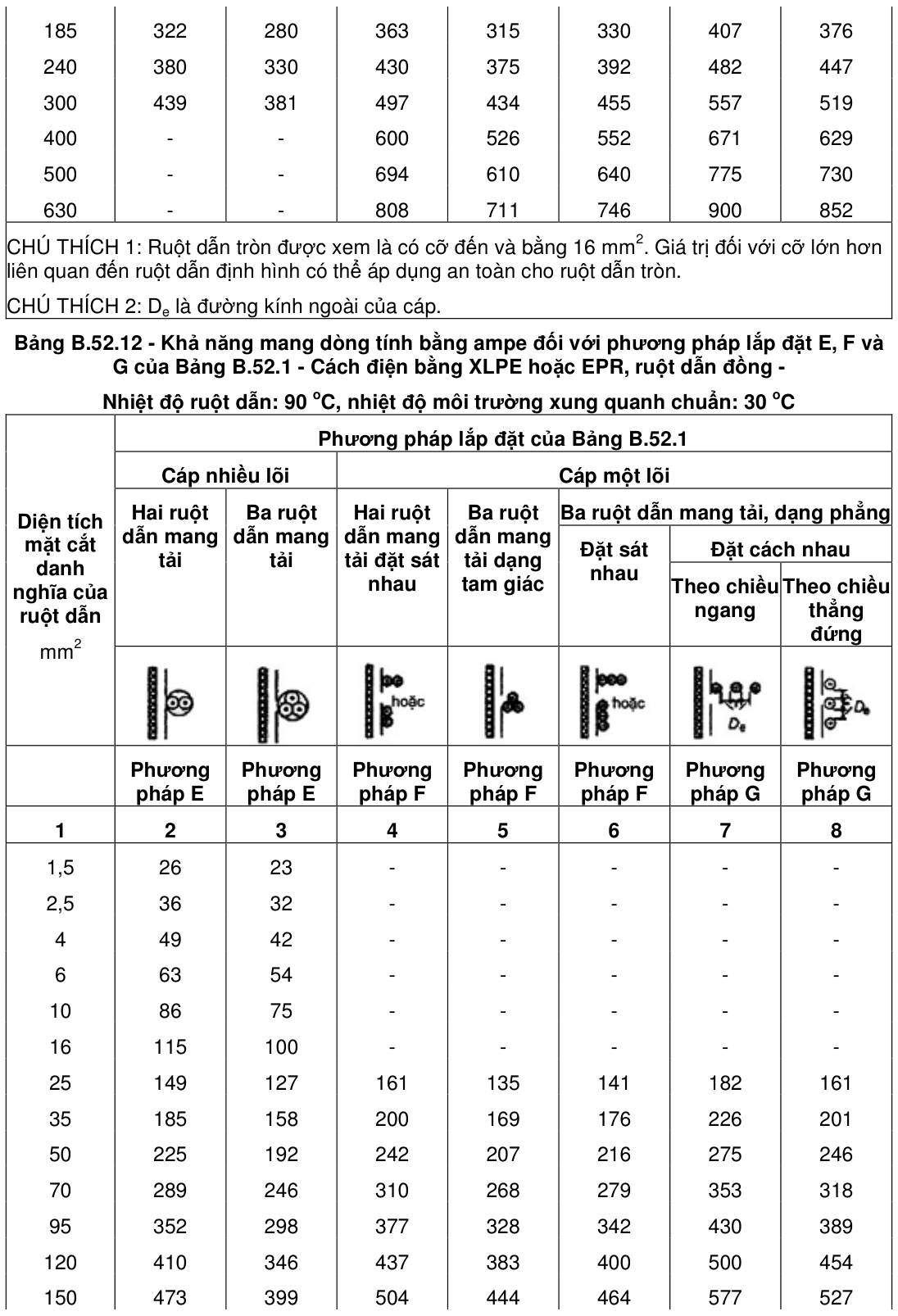

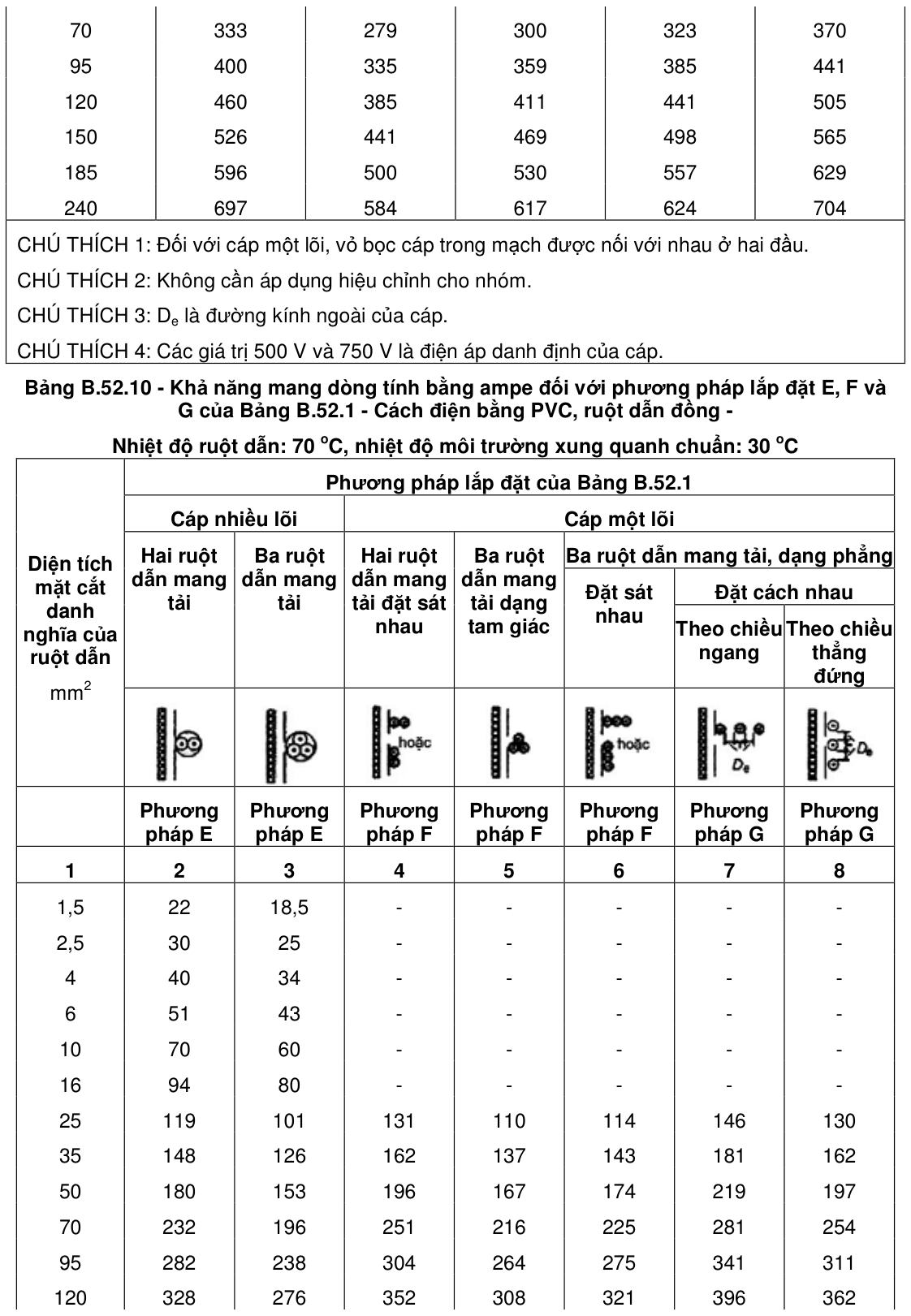

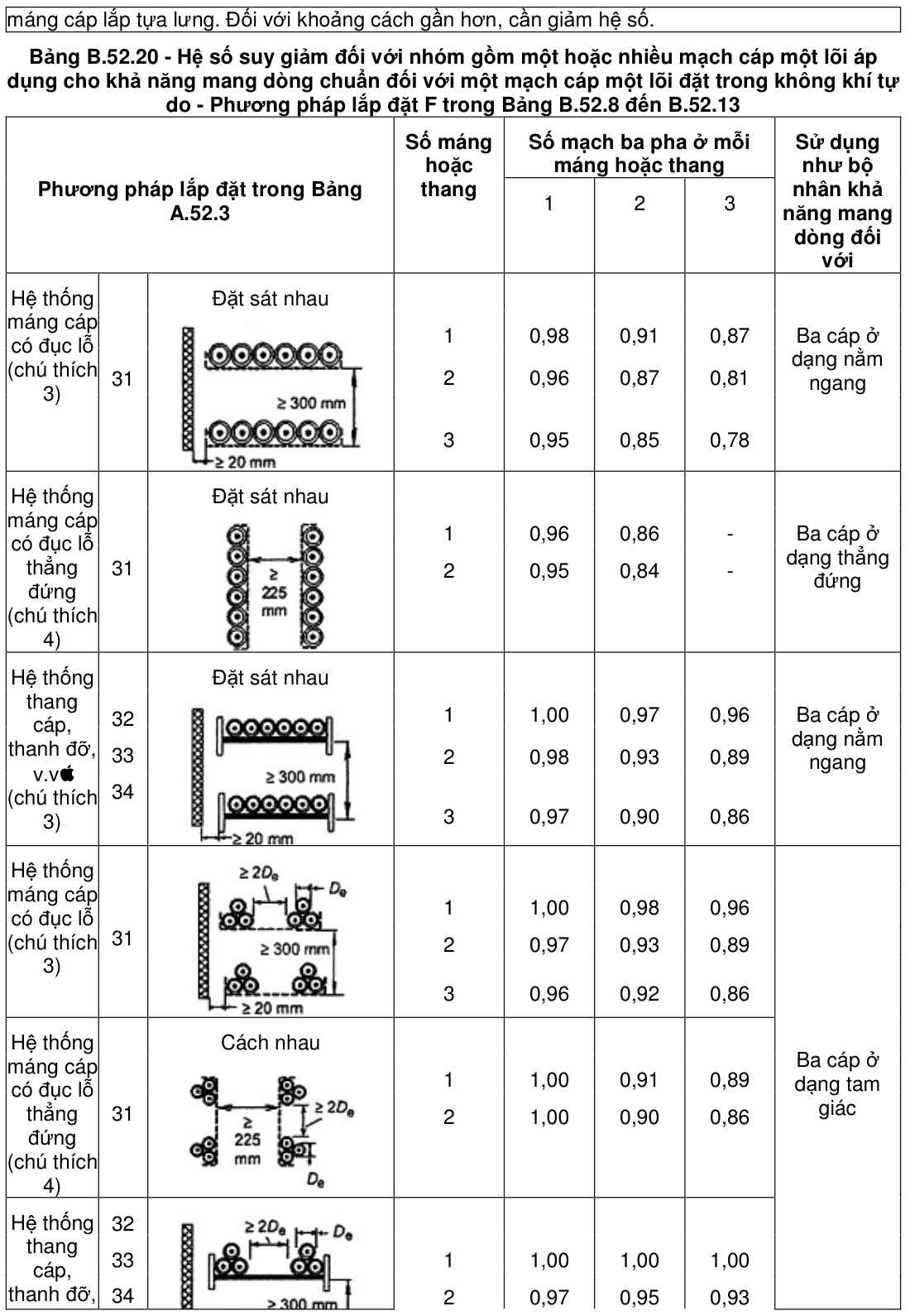

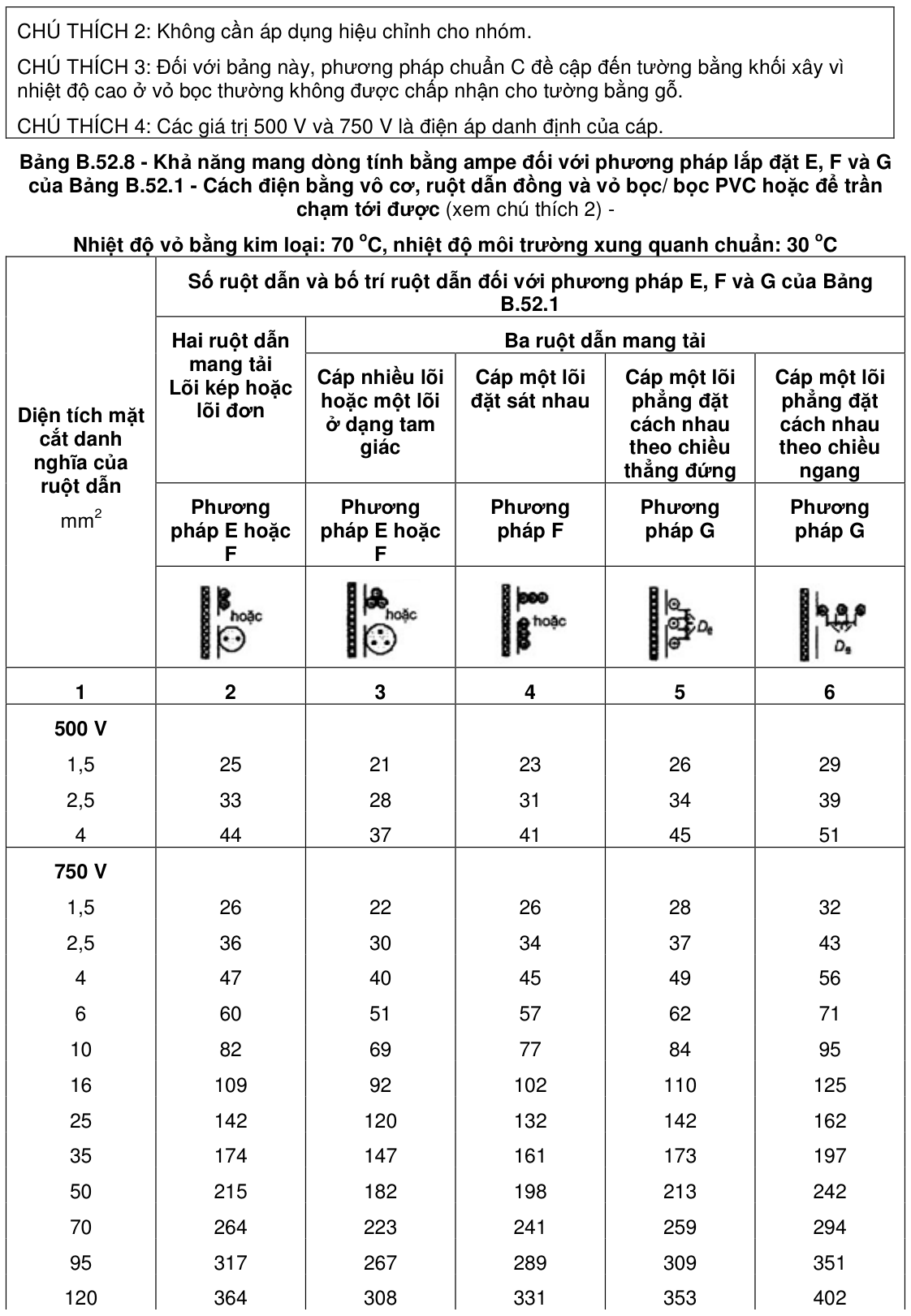

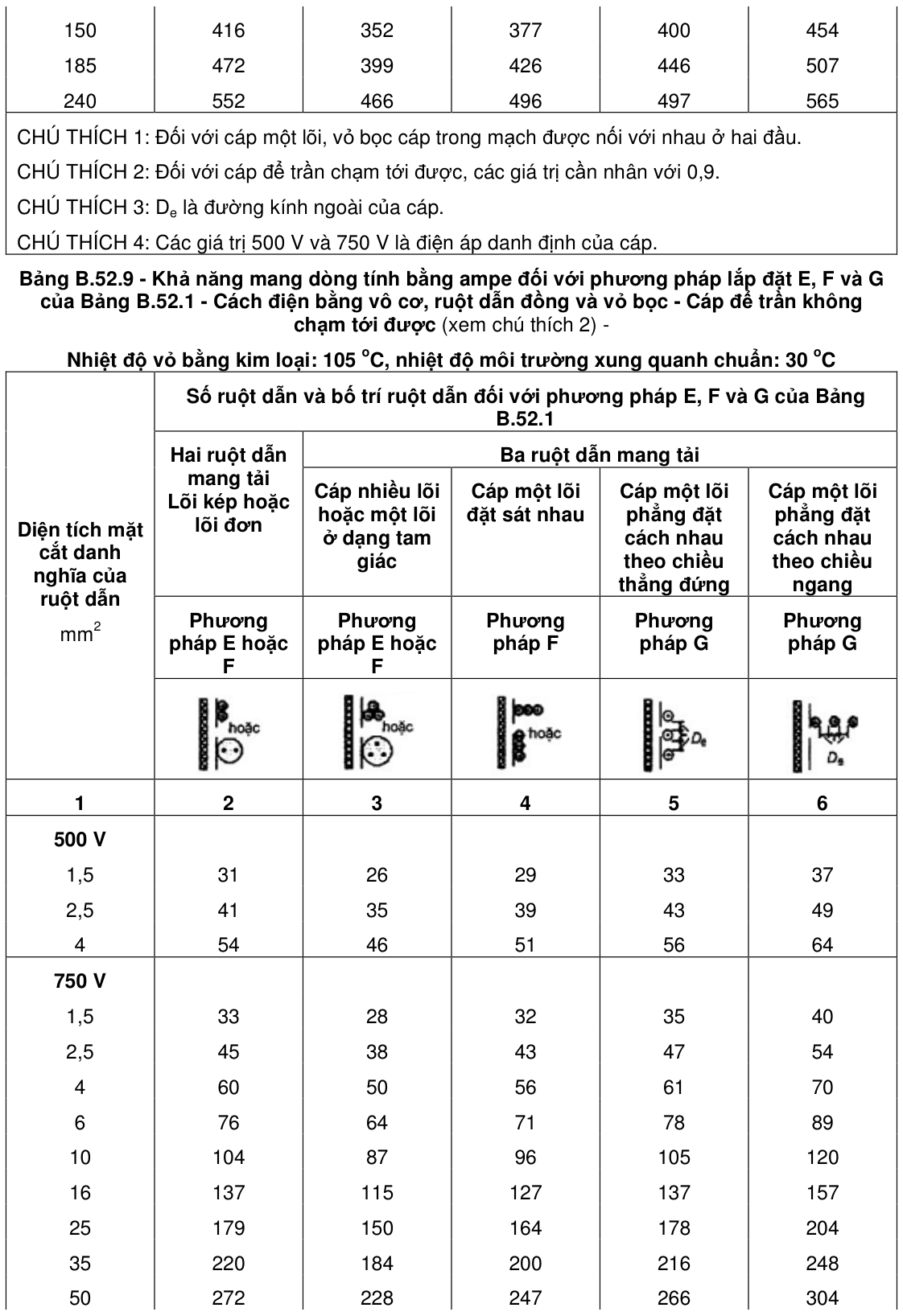

e) Phương pháp chuẩn E, F và G, điểm 32 và 33 của Bảng A.52.3 (cáp một lõi hoặc nhiều lõi trong không khí tự do): Cáp được đỡ sao cho tản nhiệt tổng không bị cản trở. Gia nhiệt do bức xạ mặt trời và các nguồn khác phải được tính đến. Phải cẩn thận để đối lưu không khí tự nhiên không bị cản trở. Trong thực tế, khe hở không khí giữa cáp và bề mặt liền kề bất kỳ bằng ít nhất 0,3 lần đường kính ngoài của cáp đối với cáp nhiều lõi hoặc 1 lần đường kính cáp đối với cáp một lõi là đủ để cho phép sử dụng khả năng mang dòng thích hợp cho điều kiện không khí tự do.

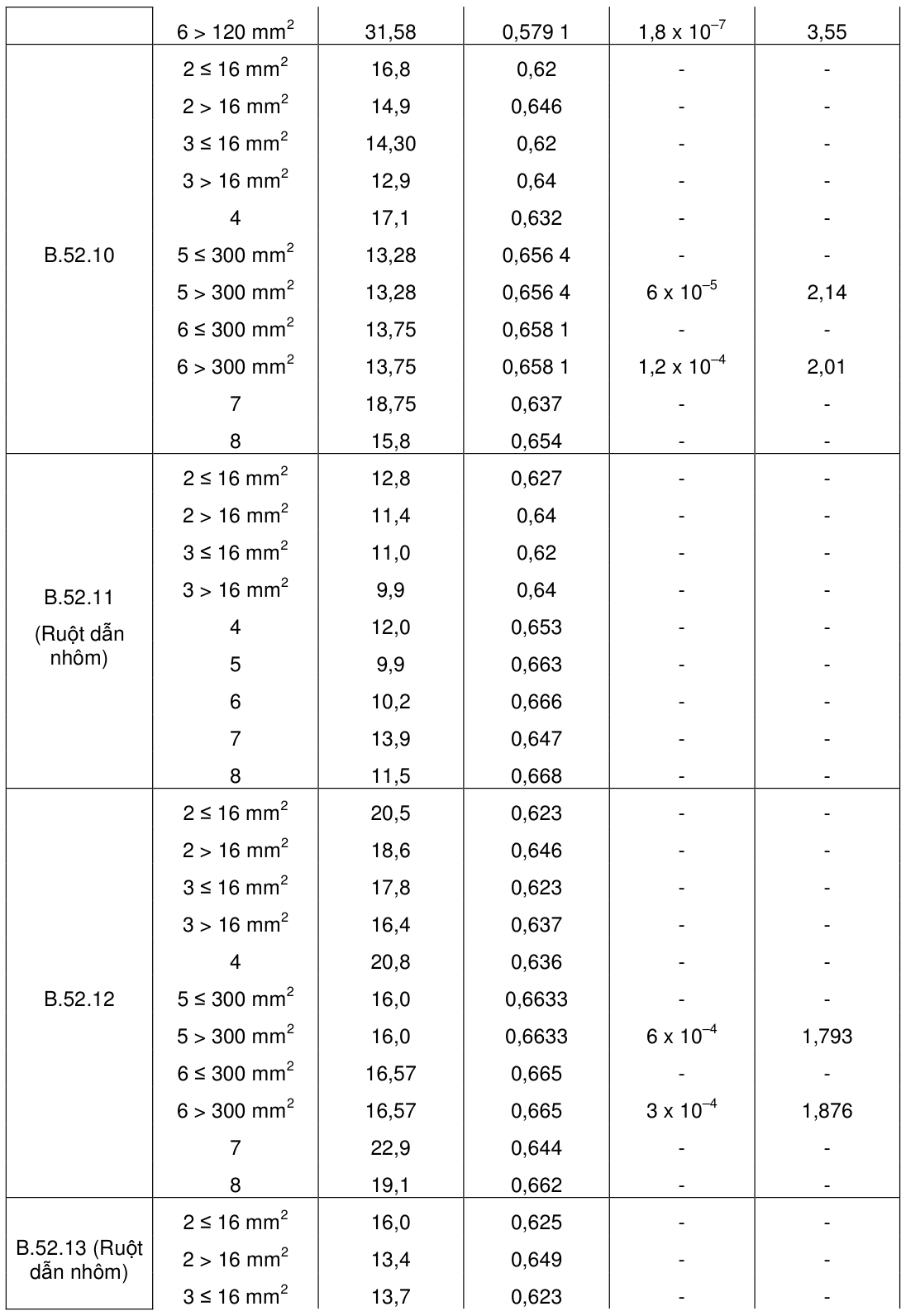

B.52.6.2. Phương pháp khác

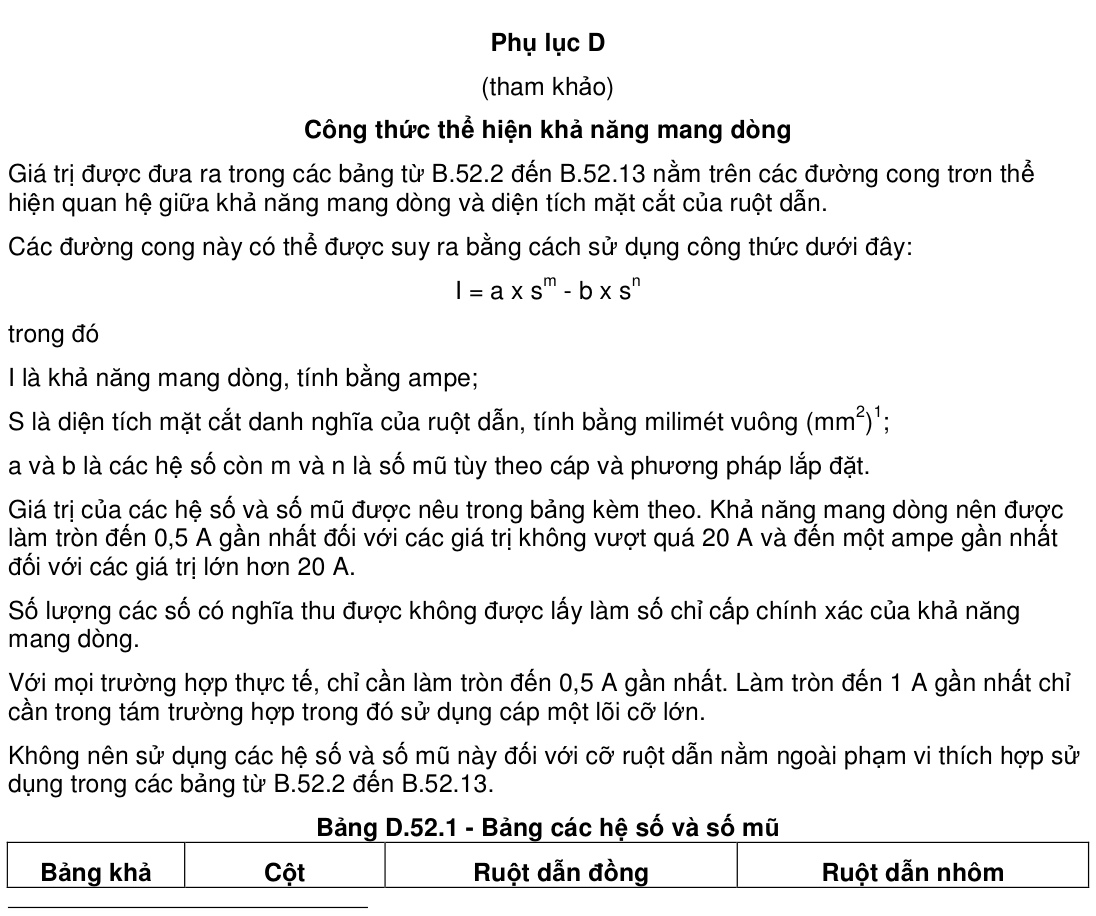

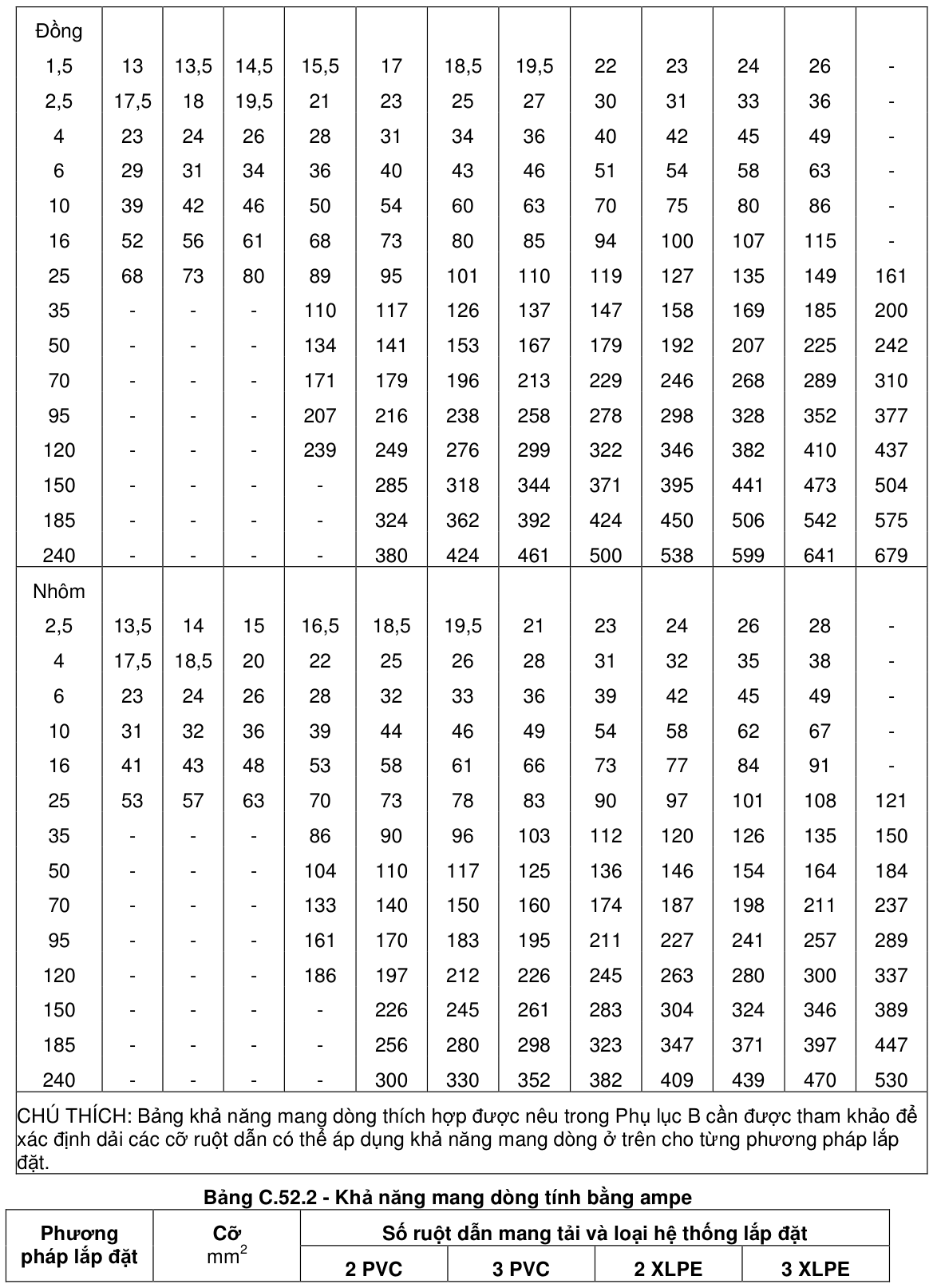

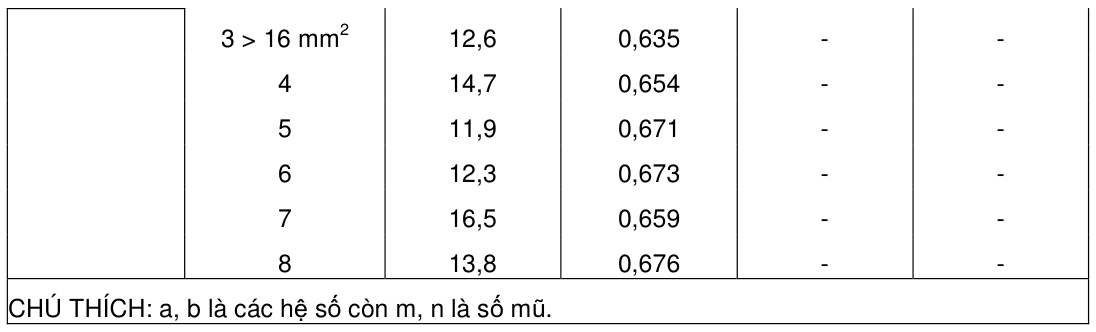

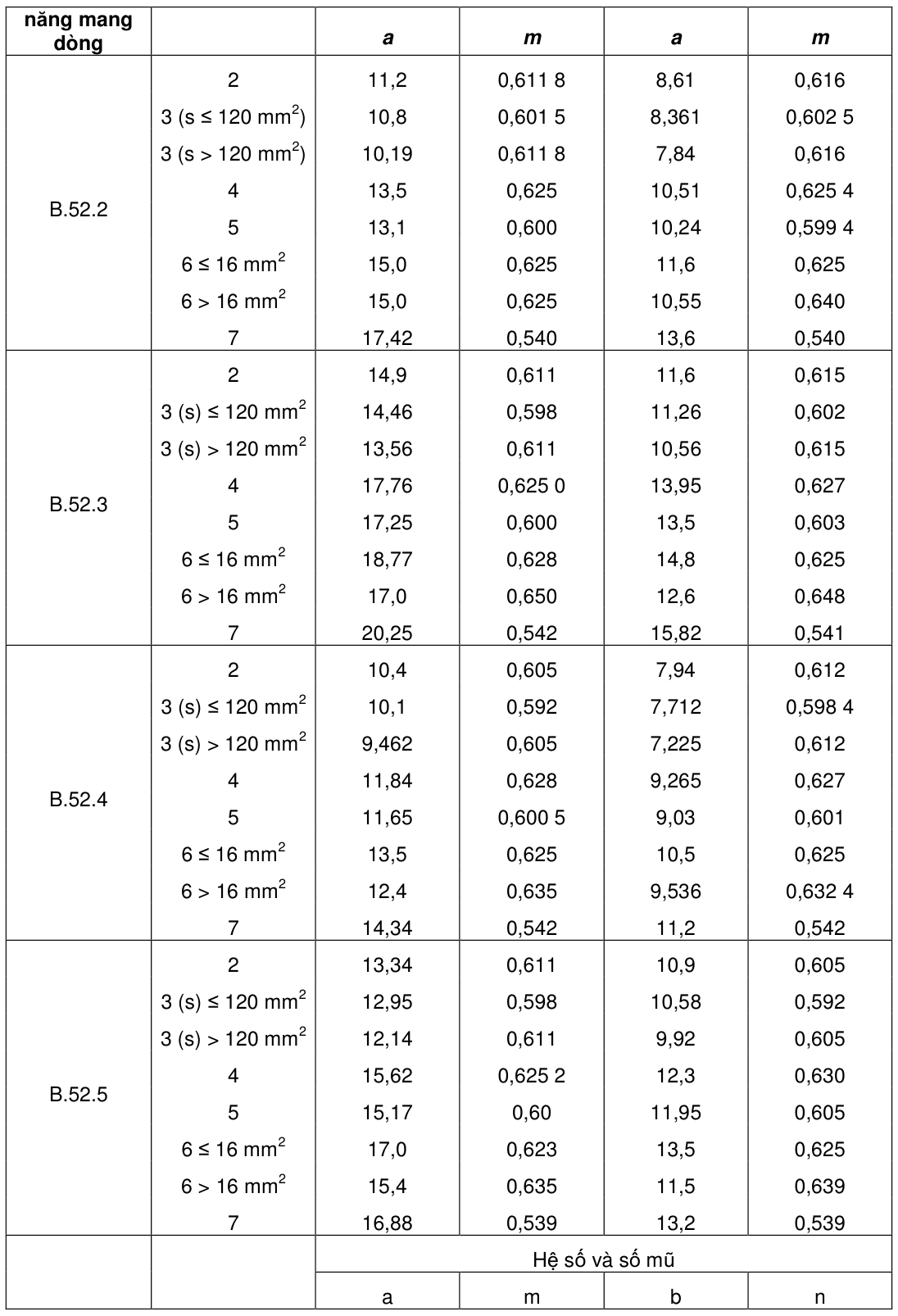

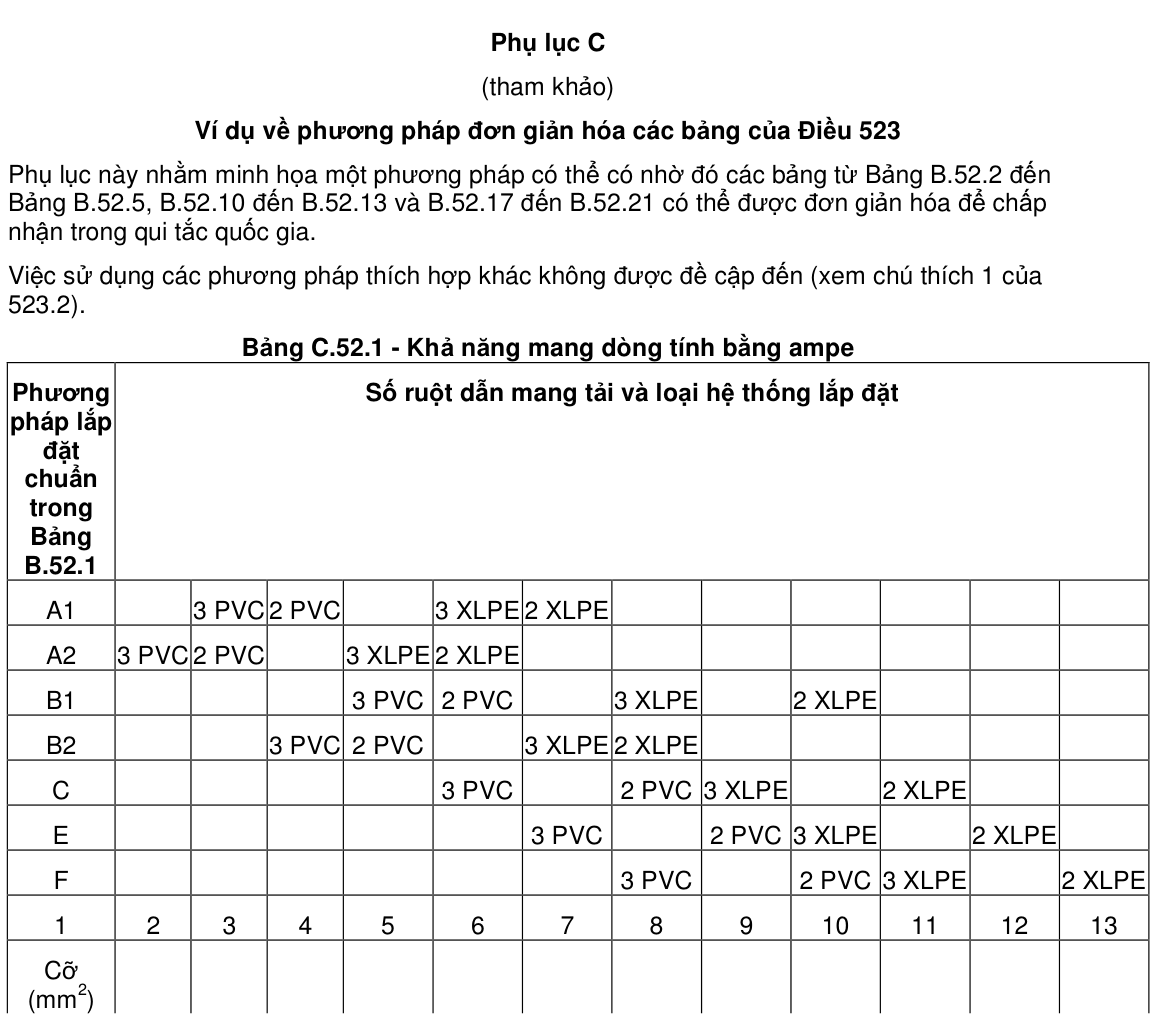

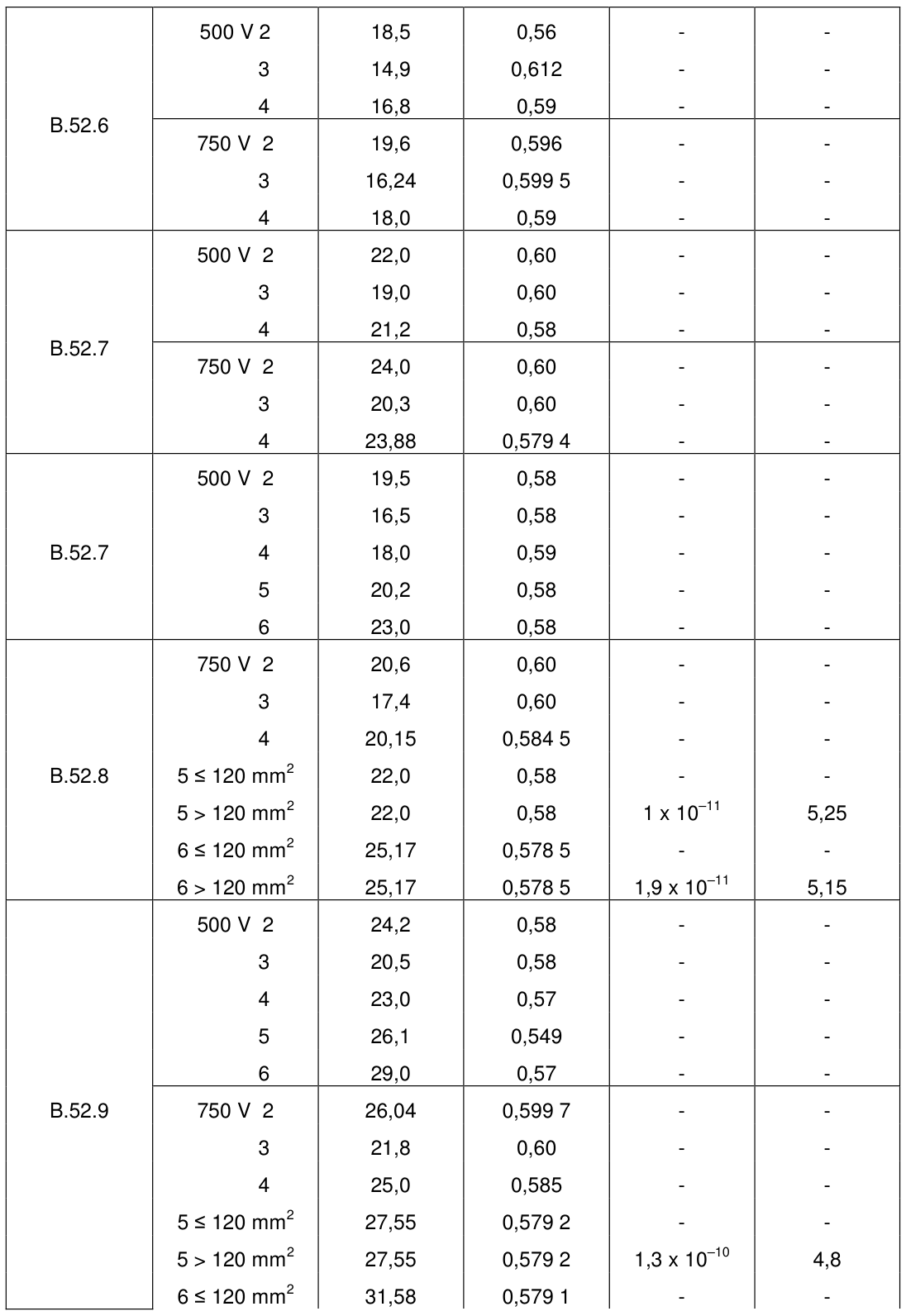

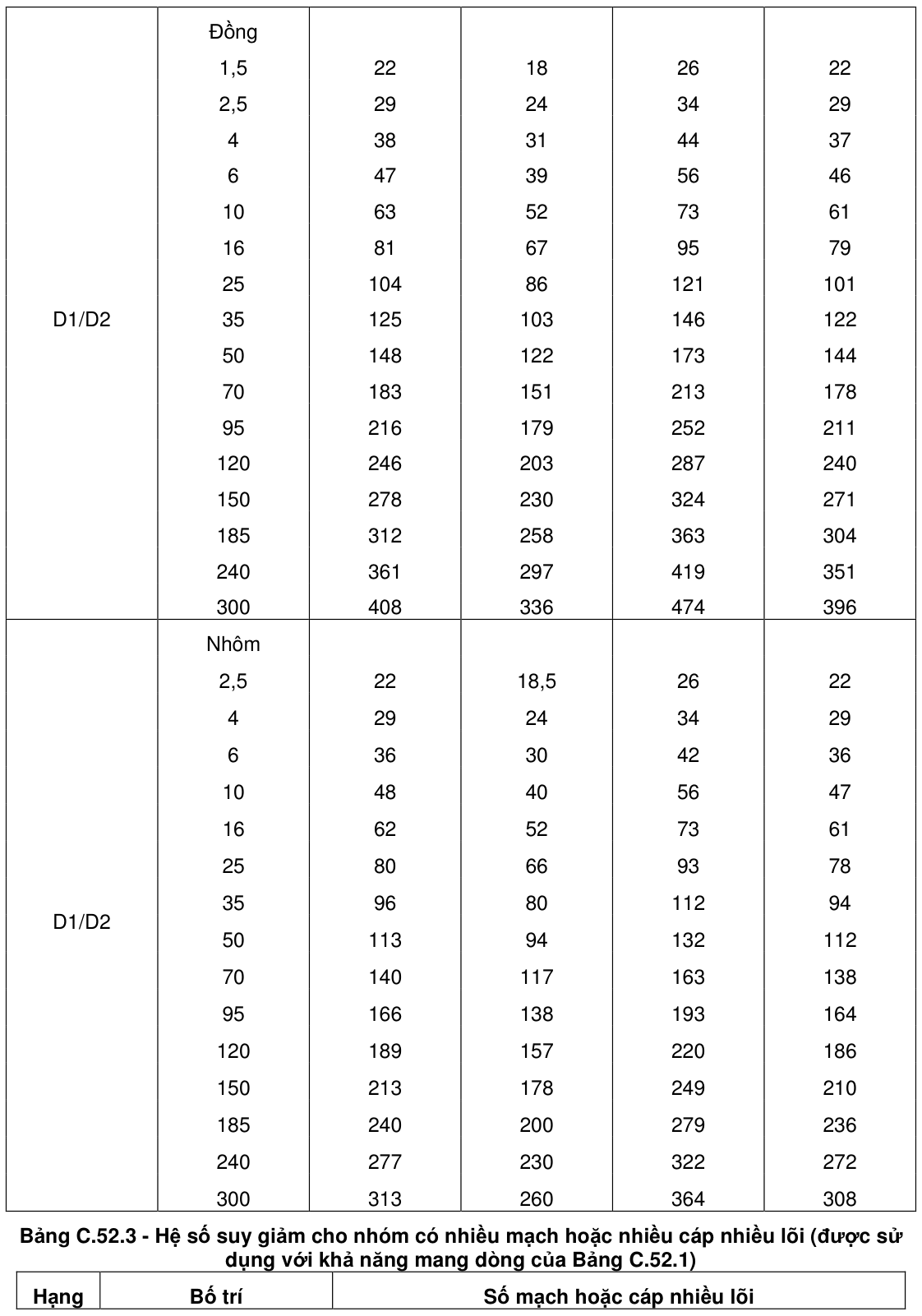

1 Trong trường hợp cỡ danh nghĩa là 50 mm2, đối với cáp có cách điện kiểu đùn, nên sử dụng giá trị bằng 47,5 mm2. Đối với tất cả các trường hợp khác và đối với tất cả các cỡ của cáp được cách điện bằng vô cơ, giá trị danh nghĩa là đủ chính xác.
MỤC LỤC
Lời nói đầu
1 Phạm vi áp dụng 2 Tài liệu viện dẫn 3 Thuật ngữ và định nghĩa 4 Nguyên tắc chung 5 Lựa chọn kiểu đường dẫn điện, dây dẫn và cáp điện, phương pháp lắp đặt 6 Đường dẫn điện đặt hở trong nhà 7 Đường dẫn điện đặt kín trong nhà 8 Đường dẫn điện trong tầng giáp mái 9 Đường dẫn điện ngoài nhà 10 Chọn tiết diện đường dẫn điện Phụ lục A (quy định) - Phương pháp lắp đặt Phụ lục B (tham khảo) - Khả năng mang dòng điện Phụ lục C (tham khảo) - Ví dụ về phương pháp đơn giản hóa các bảng của Điều 523 Phụ lục D (tham khảo) - Công thức thể hiện khả năng mang dòng điện.
