TCVN 1450:2009 — Gạch rỗng đất sét nung

Trạng thái: Bản chuyển từ PDF trong kho Drive, đang hậu kiểm. Bảng, hình và trang có ký hiệu/bố cục phức tạp giữ bằng ảnh từ PDF; nội dung trong ảnh chưa tìm kiếm hoặc chỉnh sửa như văn bản được. Chưa đối chiếu độc lập toàn bộ với bản phát hành chuẩn.

Hồ sơ VSQI ghi còn hiệu lực (A); tra cứu ngày 13/10/2026. Thay thế TCVN 1450:1998.

Danh mục tiêu chuẩn cùng lĩnh vực.

Nguồn đối chiếu: PDF là bản dàn lại; chưa đối chiếu độc lập toàn bộ với bản phát hành chuẩn.

Trang quảng bá cuối PDF được giữ trong hồ sơ nguồn, không đưa vào thân tiêu chuẩn.

Bìa PDF TCVN 1450:2009

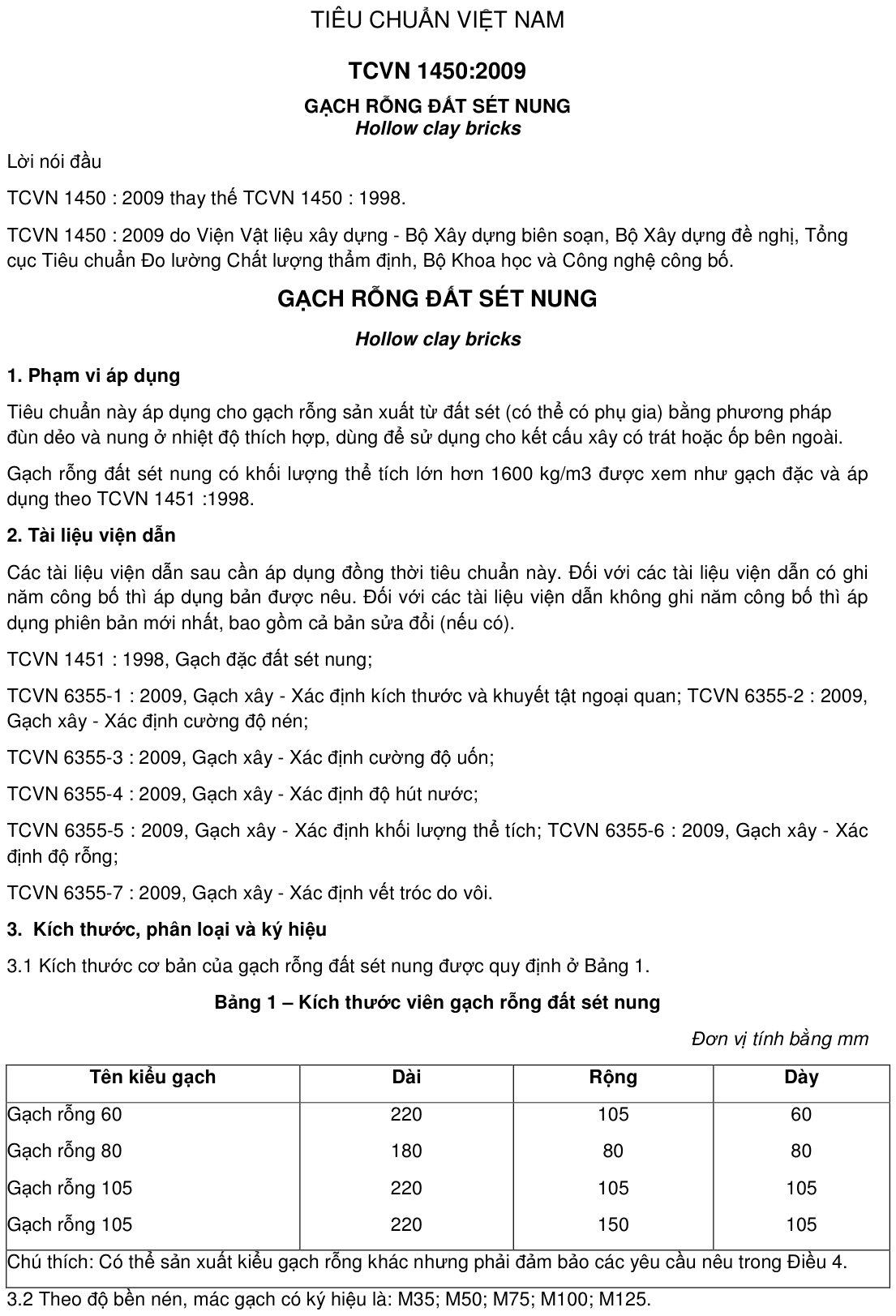

Vùng công thức, bảng hoặc hình trong PDF — trang 2, phần 1

Các trị số 35, 50, 75, 100 và 125 thể hiện là cường độ nén tối thiểu theo thứ tự là 3,5; 5,0; 7,5; 10,0 và 12,5 MPa.

3.3 Ký hiệu quy ước cho gạch rỗng đất sét nung được ghi theo thứ tự sau:

Tên kiểu gạch theo chiều dày, số lỗ rỗng và đặc điểm lỗ rỗng, độ rỗng, mác gạch và số hiệu của tiêu chuẩn này. VÍ DỤ: Ký hiệu quy ước của gạch rỗng 4 lỗ chữ nhật, dày 105 mm, độ rỗng 40 %, mác M50 theo tiêu chuẩn này là: Gạch rỗng 105 - 4CN - 40 - M50 TCVN 1450 : 2009

4. Yêu cầu kỹ thuật

4.1 Hình dạng, kích thước

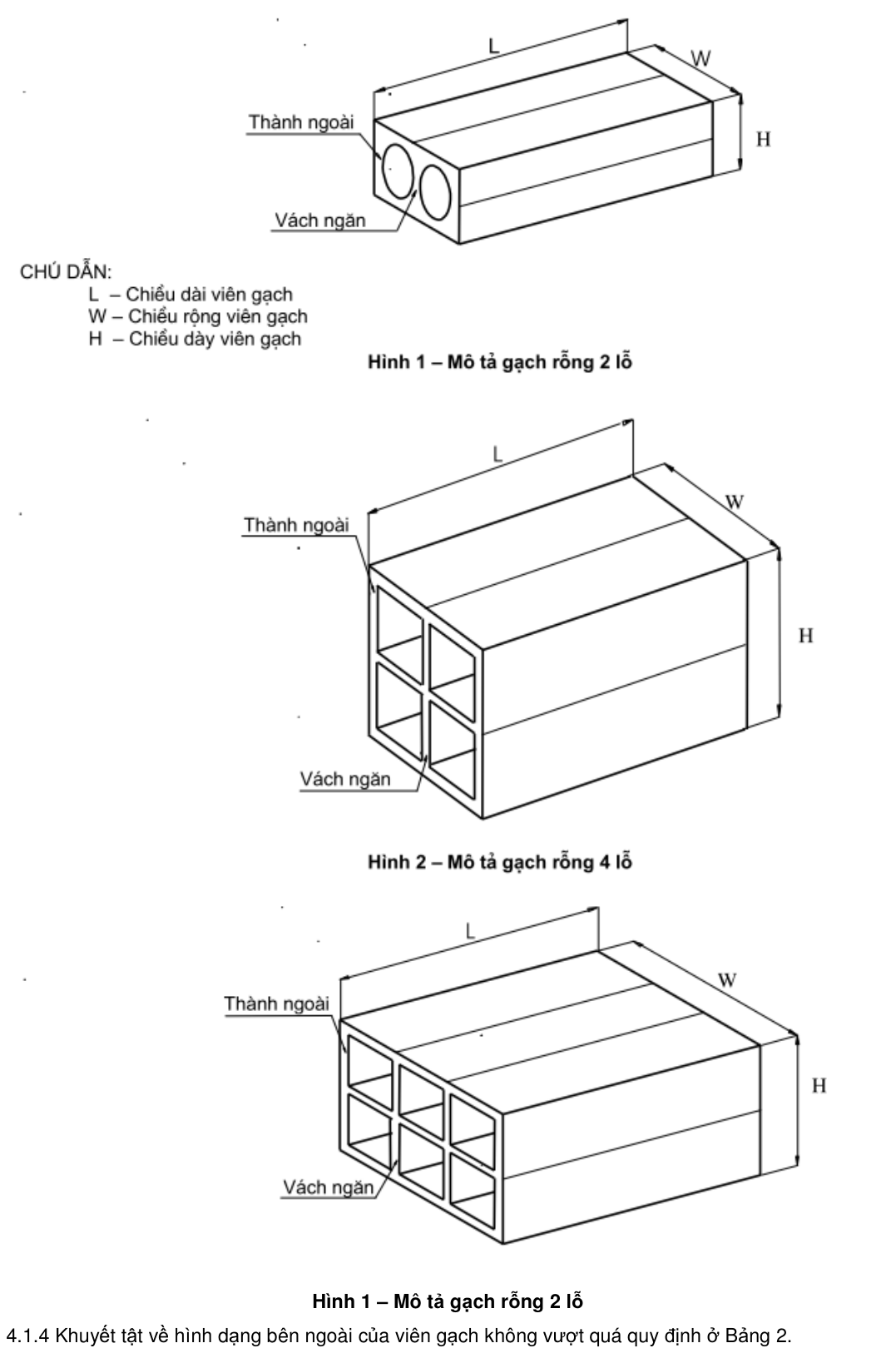

4.1.1 Gạch rỗng đất sét nung có dạng hình hộp với các mặt bằng phẳng, trên mặt viên gạch có thể có rãnh hoặc gợn khía. Cạnh viên gạch có thể vuông hoặc lượn tròn với bán kính không lớn hơn 5 mm, theo mặt cắt vuông góc với phương đùn ép (xem Hình 1, Hình 2 và Hình 3).

4.1.2 Sai lệch kích thước không vượt quá quy định sau: Theo chiều dài : 6 mm Theo chiều rộng : 4 mm Theo chiều dày : 3 mm Chú thích – Đối với gạch rỗng có chiều dày bằng chiều rộng thì sai lệch kích thước tính theo chiều dày.

4.1.3 Chiều dày thành ngoài lỗ rỗng, không nhỏ hơn 10 mm. Chiều dày vách ngăn giữa các lỗ rỗng, không nhỏ hơn 8 mm.

Vùng công thức, bảng hoặc hình trong PDF — trang 4, phần 1
