ISO 6934-4: 1991 THÉP CỐT BÊ TÔNG DỰ ỨNG LỰC

- PHẦN 4: DẢNH

TIÊU CHUẨN VIỆT NAM

TCVN 6284-4: 1997 ISO 6934-4: 1991 THÉP CỐT BÊ TÔNG DỰ ỨNG LỰC - PHẦN 4: DẢNH Steel for the prestressing of concrete - Part 4: Strand

Lời nói đầu

TCVN 6284-4 : 1997 hoàn toàn tương đương với ISO 6934-4 : 1991.

TCVN 6284-4 : 1997 do Ban Kỹ thuật tiêu chuẩn TCVN/TC 17 Thép biên soạn, Tổng cục Tiêu chuẩn - Đo lường - Chất lượng đề nghị, Bộ Khoa học, Công nghệ và Môi trường ban hành. THÉP CỐT BÊ TÔNG DỰ ỨNG LỰC - PHẦN 4: DẢNH Steel for the prestressing of concrete - Part 4: Strand

1. Phạm vi áp dụng

Tiêu chuẩn này quy định những yêu cầu đối với thép dảnh, độ bền cao đã qua nhiệt luyện khử ứng suất phù hợp với các yêu cầu chung được quy định trong TCVN 6284-1 : 1997. Dảnh có thể chứa 2,3,7 hay 19 sợi đơn.

2. Tiêu chuẩn trích dẫn

TCVN 6284-1 : 1997 (ISO 6934-1 : 1991) Thép cốt bê tông dự ứng lực - Phần 1: Yêu cầu chung.

3. Định nghĩa

Trong tiêu chuẩn này sử dụng các định nghĩa trong TCVN 6284-1 : 1997 và định nghĩa sau

3.1. Dảnh nén chặt

Là dảnh được ép chặt (chẳng hạn bằng gia công nguội sau khi xoắn) và được gia công khử ứng suất trước khi cuộn.

4. Điều kiện sản xuất

4.1. Thép

Dảnh phải được sản xuất từ dây thép độ bền cao phù hợp với tiêu chuẩn TCVN 6284-1 : 1997

4.2. Nhiệt luyện khử ứng suất

Dảnh phải được nhiệt luyện ở nhiệt độ thấp trong một quá trình liên tục bằng cách tở và chạy qua thiết bị nung thích hợp (xem TCVN 6284-1 : 1997). Sau đó dảnh được cuộn lại thành các cuộn hay cuộn vào các tang quấn có đường kính lõi đủ lớn để đảm bảo là dảnh sẽ đủ thẳng khi tở ra (xem 8.2). Các thao tác tạo dảnh và nhiệt luyện khử ứng suất phải đảm bảo là các sợi không bị xổ khi dảnh bị cắt. Tuy nhiên, nếu bị xổ thì có thể đưa chúng trở về vị trí cũ một cách dễ dàng.

4.3. Dảnh nén chặt

Dảnh 7 sợi phải tuân thủ điều 4.4 trước khi kéo. Sau khi kéo và gia công khử ứng suất, dảnh phải có bước xoắn bằng 14 đến 18 lần đường kính dảnh danh nghĩa.

4.4. Mối hàn

4.4.1. Dảnh 2 sợi và dảnh 3 sợi Sợi để bện dảnh không được hàn.

4.4.2. Dảnh 7 sợi và 19 sợi Dảnh không được có các chỗ nối trừ khi có sự thỏa thuận riêng của khách hàng. Trong quá trình sản xuất các sợi đơn để bện dảnh chỉ cho phép hàn ở kích thước trước hoặc ở kích thước dùng trong lần nhiệt luyện cuối cùng. Sợi không được hàn sau khi nó được kéo qua khuôn đầu tiên của xưởng kéo. Nếu được khách hàng đồng ý, các sợi đơn trong quá trình chế tạo dảnh có thể được hàn nối đầu với điều kiện không được có quá một mối nối như vậy trong một đoạn 45 mm của dảnh hoàn chỉnh.

4.5. Vết xước

Các vết xước dọc với độ sâu nhỏ hơn 4% đường kính của các sợi phần tử sẽ không được coi là khuyết tật.

5. Kết cấu dảnh

Các yêu cầu sau đây được áp dụng để bổ sung thêm vào các yêu cầu của TCVN 6284-1 : 1997. Trong dảnh 2 sợi và dảnh 3 sợi, các sợi đơn phải có cùng kích thước danh nghĩa và bước xoắn phải bằng 12 đến 22 lần đường kính danh nghĩa của dảnh. Trong dảnh 7 sợi, đường kính của sợi lõi thẳng phải lớn hơn đường kính của các sợi xoắn bên ngoài ít nhất 2%. Các sợi xoắn ngoài phải xoắn chặt xung quanh sợi lõi với bước xoắn bằng từ 12 đến 18 lần đường kính danh nghĩa của dảnh. Hướng của lớp xoắn là do người cung cấp và khách hàng thỏa thuận. Trong dảnh 19 sợi, kết cấu dảnh phải là 9 + 9 + 1 hay dảnh xoắn 12 + 6 + 1 và bước xoắn phải bằng từ 12 đến 22 lần đường kính danh nghĩa của dảnh.

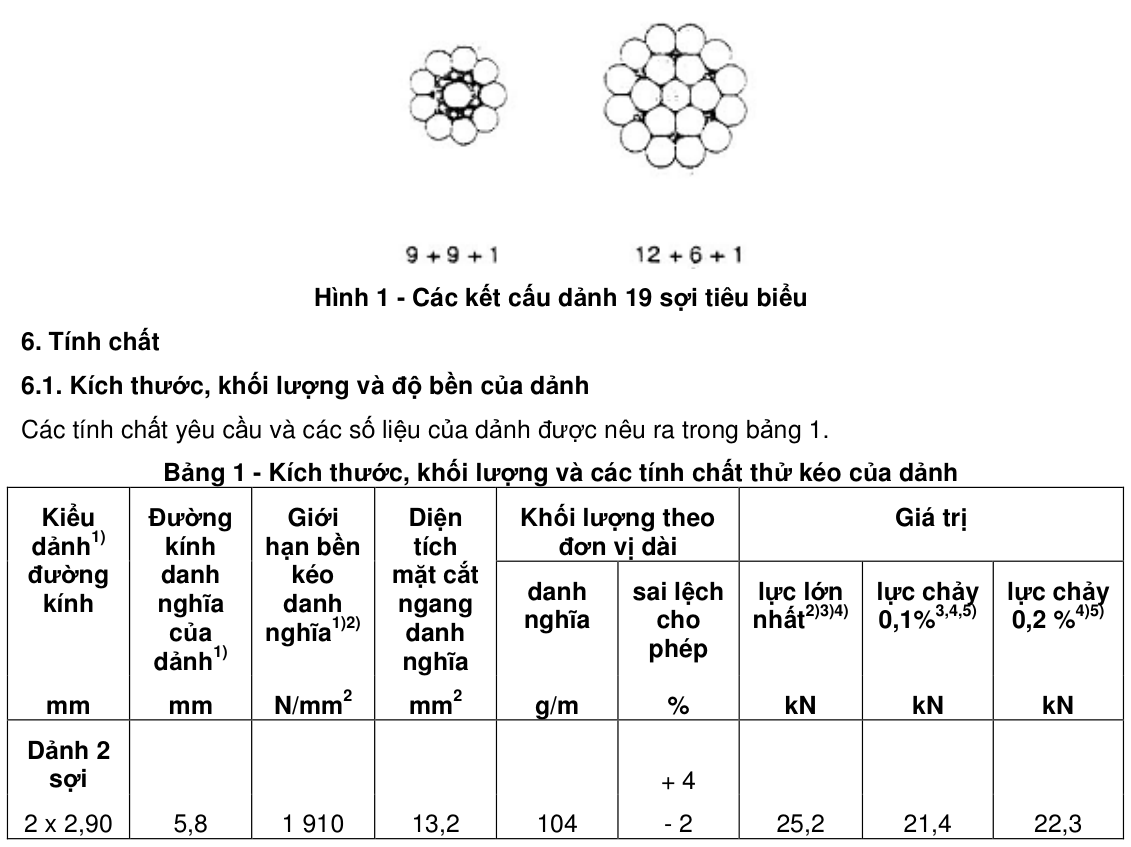

Vùng công thức, bảng hoặc hình trong PDF — trang 3, phần 1

Vùng công thức, bảng hoặc hình trong PDF — trang 4, phần 1

6.2. Độ dãn dài và độ dẻo

Độ dãn dài tương đối ứng với lực lớn nhất, Agt, không được nhỏ hơn 3,5%.

6.3. Độ hồi phục

Độ hồi phục được xác định trong 1000 giờ với lực ban đầu bằng 70% lực lớn nhất khi thử kéo được quy định trong bảng 1. Nếu khách hàng yêu cầu thì độ hồi phục cũng được xác định trong 1000 giờ với lực ban đầu bằng 60% và 80% lực lớn nhất khi thử kéo được quy định trong bảng 1. Độ hồi phục lớn nhất được ghi trong bảng 2.

6.4. Giới hạn bền mỏi

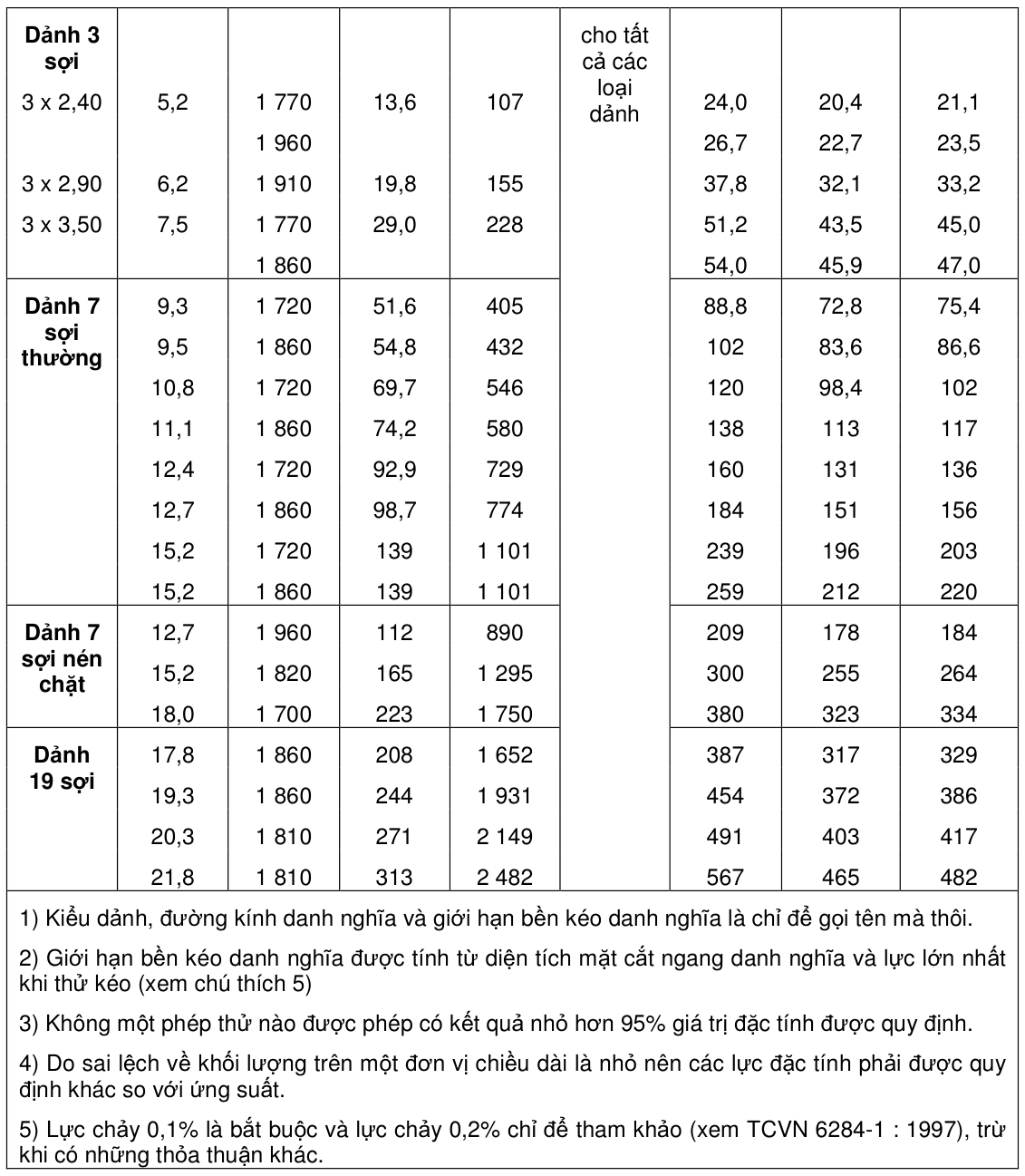

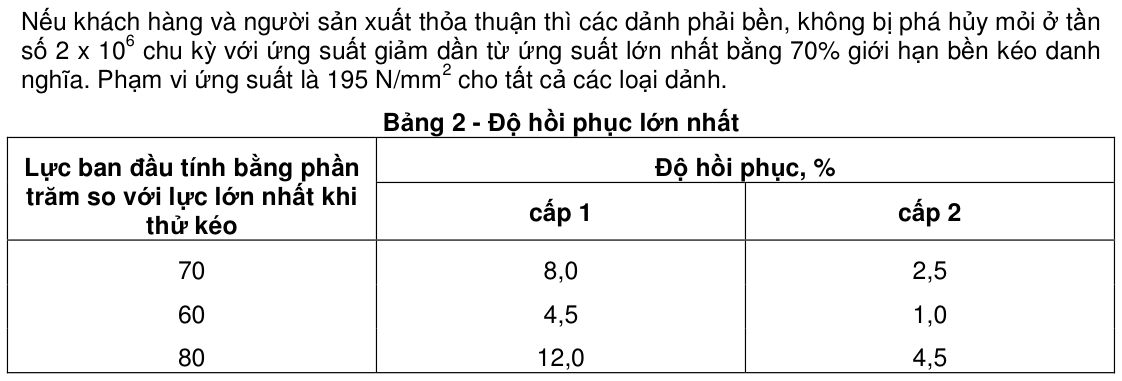

Vùng công thức, bảng hoặc hình trong PDF — trang 5, phần 1

7. Ký hiệu

Dảnh được đặt hàng theo TCVN 6284-1 : 1997 (ISO 6934-1) và được ký hiệu như sau:

a) TCVN 6284-4 : 1997 (ISO 6934-4);

b) kiểu dảnh (xem bảng 1);

c) đường kính danh nghĩa, tính bằng milimet;

d) giới hạn bền kéo danh nghĩa, tính bằng niutơn trên milimet vuông;

e) độ hồi phục (hồi phục cấp 1 hay hồi phục cấp 2);

f) hướng của lớp xoắn. Ví dụ Dảnh 7 sợi thường có đường kính danh nghĩa 12,7 mm và giới hạn bền kéo danh nghĩa 1860 N/mm² với độ hồi phục cấp 2 và hướng lớp bện tay phải được ký hiệu:

TCVN 6284-4 : 1997 (ISO 6934-4) - 7 sợi thường - 12,7 - 1860 - Hồi phục cấp 2 - phải. Dảnh 3 sợi có đường kính danh nghĩa 1770 N/mm² với độ hồi phục cấp 1 và hướng lớp bện tay trái được ký hiệu:

TCVN 6284-4 : 1997 (ISO 6934-4) - 3 sợi - 5,2 - 1770 - Hồi phục cấp 1 - trái.
