THÉP CỐT BÊ TÔNG DỰ ỨNG LỰC
- PHẦN 1: YÊU CẦU CHUNG
TIÊU CHUẨN VIỆT NAM
TCVN 6284-1: 1997 THÉP CỐT BÊ TÔNG DỰ ỨNG LỰC - PHẦN 1: YÊU CẦU CHUNG Steel for the prestressing of concrete – Part 1: General requirements
1. Phạm vi áp dụng
1.1 Tiêu chuẩn này qui định các yêu cầu đối với thép độ bền cao dùng trong bê tông dự ứng lực.
Tiêu chuẩn này chỉ áp dụng cho vật liệu trong điều kiện như được người sản xuất cung cấp. Tiêu chuẩn này không bao gồm các yêu cầu cho các vật liệu và các thiết bị neo dùng để nối với thép dự ứng lực trong các phần tử kết cấu.
1.2 Các đặc tính của từng loại thép dự ứng lực được nêu trong TCVN 6284 – 2: 1997 đến TCVN
6284 – 5 : 1997.
2. Tiêu chuẩn trích dẫn
ISO 1099 : 1975 Kim loại – Thử mỏi với tải dọc trục; ISO 3534 : 1977 Thống kê học – Thuật ngữ và ký hiệu; ISO 6982 : 1984 Vật liệu kim loại – Thử kéo; ISO 7801 : 1984 Vật liệu kim loại – Dây – Thử uốn lại hoàn toàn; ISO 8930 : 1987 Nguyên lý chung về độ tin cậy của các kết cấu – Danh sách các thuật ngữ tương đương.
TCVN 6287 : 1997 (ISO 10065 : 1990) Thép thanh cốt bê tông – Thử uốn và uốn lại không hoàn toàn.
3. Định nghĩa
Trong tiêu chuẩn này sử dụng các định nghĩa sau
3.1 Phân tích mẫu đúc: Phân tích hóa học mẫu thép lỏng lấy trong quá trình đúc
3.2 Giá trị đặc trưng: Giá trị có xác suất được nêu ra nhưng chưa đạt được trong một loạt thử
giả thiết là không hạn chế (ISO 8930) Chú thích 1- Tương đương với vùng phân bố được định nghĩa trong ISO 3534
3.3 Diện tích mặt cắt ngang danh nghĩa: Diện tích mặt cắt ngang tương đương với diện tích
của thanh tròn trơn với đường kính danh nghĩa.
3.4 Độ hồi phục: Sự khử ứng suất phụ thuộc vào thời gian đối với một chiều dài nhất định. Độ
hồi phục được tính bằng phần trăm của ứng suất ban đầu được đặt vào thép.
4. Phương pháp sản xuất
Thép có thể được sản xuất bằng bất kỳ phương pháp nào trừ các phương pháp thổi không khí hoặc hỗn hợp không khí / oxy từ đáy.
5. Các loại thép dự ứng lực
5.1 Dây kéo nguội
Sản phẩm làm từ dây bằng cách kéo hoặc cán nguội. Sản phẩm được cung cấp ở dạng cuộn với đường kính xấp xỉ bằng đường kính dạng cuộn của máy kéo dây (máy cuộn) hoặc ở dạng cuộn có đường kính lớn hơn từ dây thẳng. Dây được xác định bởi hình dạng bề mặt của nó (5.1.1 đến 5.1.4) và phương pháp gia công (5.1.5 và 5.1.6)
5.1.1 Dây trơn: Dây với bề mặt nhận được qua kéo. Dây có mặt cắt ngang danh nghĩa không đổi và đồng đều dọc theo suốt chiều dài trên bề mặt cũng như trên trục.
5.1.2 Dây vằn: Dây mà bề mặt của nó có các gân theo các khoảng cách đều đặn dọc theo chiều dài.
5.1.3 Dây có vết ấn: Dây mà bề mặt của nó có những vết ấn theo các khoảng cách đều đặn dọc theo chiều dài.
5.1.4 Dây có lượn sóng: Dây có sự biến dạng đều đặn của trục dây dưới dạng đơn, phẳng hoặc dạng xoắn được tạo ra bởi một quá trình cơ học tiếp đó.
5.1.5 Dây cuộn bằng máy: Dây trong tình trạng sau khi kéo nguội. Nó có thể bị phủ bởi chất bôi trơn dư thừa.
5.1.6 Dây được khử ứng suất: Dây kéo nguội được trải qua một trong các dạng gia công sau đây trong một quá trình liên tục:
a) dây được uốn đi uốn lại nhiều lần và tiếp theo là nhiệt luyện nhanh;
b) dây được nhiệt luyện nhanh trong điều kiện có biến dạng dẻo (trong điều kiện biến dạng dài). Cả hai loại gia công đều cải thiện các tính chất cơ học và độ hồi phục, phương pháp b) cho độ phục hồi phục ứng suất thấp hơn.
5.2 Dây tôi và ram
Dây hoặc thanh cán nóng được nung lên nhiệt độ cao, làm nguội nhanh để tạo ra cấu trúc mactensit và sau đó được ram ở nhiệt độ thích hợp. Sản phẩm được cung cấp ở dạng cuộn. Bề mặt của dây có thể có một lớp gỉ mỏng. Dây có thể là trơn, vằn, khía, hoặc có vết ấn.
5.2 Dảnh
Là sản phẩm dài bao gồm hai hay nhiều dây bện chung với nhau ở dạng xoắn ốc. Bước và hướng xoắn của tất cả các dây xoắn trong cùng một lớp là như nhau. Bước xoắn phải phù hợp với kích cỡ và chủng loại dảnh. Dảnh được gia công khử ứng suất giống như đối với dây kéo nguội và được cung cấp ở dạng cuộn. Dảnh sít chặt là dảnh được ép chặt (chẳng hạn bằng gia công nguội sau khi bện) và được gia công khử ứng suất trước khi cuộn lại thành cuộn. Dảnh được phân loại như sau:
5.3.1 Dảnh 2 sợi và dảnh 3 sợi: Hai hay ba sợi được bện với nhau trên một trục lý thuyết chung.
5.3.2 Dảnh 7 sợi: Sáu sợi được bện xoắn ốc thành một lớp xung quanh một sợi lõi thẳng.
5.3.3 Dảnh 19 sợi: Các sợi được bện thành hai lớp xung quanh một sợi lõi thẳng.
5.4 Thanh
Thanh được sản xuất bằng cách cán nóng và được cung cấp ở dạng thẳng. Bề mặt của nó có thể là trơn hay có gân. Các thanh được xử lý là thanh được gia công nguội hay nhiệt luyện. Những thanh như vậy có thể phải nhiệt luyện thêm để đạt được các tính chất theo yêu cầu.
6 Yêu cầu
6.1 Thành phần hoá học
Thành phần hoá học sẽ có liên quan đến chủng loại. Kích cỡ và giới hạn bền kéo của sản phẩm. Nếu khách hàng yêu cầu thì phải tiến hành phân tích mẫu đúc. Trong phân tích mẫu đúc, hàm lượng của cả hai nguyên tố lưu huỳnh và phốt pho không được vượt quá 0,04%.
6.2 Đặc tính hình học
6.2.1 Các đặc tính hình học dựa vào đường kính danh nghĩa.
6.2.2 Khi sự mô tả các đặc tính hình học bằng đường kính danh nghĩa là không đủ rõ ràng hoặc không thích hợp thì các đặc tính hình học có thể được xác định bởi diện tích mặt cắt ngang với dung sai và các chi tiết thích hợp về hình dạng của dây, dảnh hoặc thanh được qui định (xem
TCVN 6288-2 : 1997 đến TCVN 6284-5 : 1997).
6.3 Tính chất cơ học
Tiêu chuẩn này qui định các yêu cầu đối với tính chất cơ học của sản phẩm bao gồm:
- lực lớn nhất;
- lực chảy (lực ứng với giới hạn chảy);
- độ dãn dài tương đối ứng với lực lớn nhất;
- độ dẻo;
- độ phục hồi đẳng nhiệt. Các phép thử liên quan và các giá trị yêu cầu đối với từng loại sản phẩm được nêu rõ trong các
TCVN 6284-2 : 1997 đến TCVN 6284-5 : 1997.
6.3.1 Tính chất thử kéo
6.3.1.1 Các giá trị lực lớn nhất, lực ứng với giới hạn chảy và tổng dãn dài tính bằng phần trăm ứng với lực lớn nhất sẽ được qui định như những giá trị đặc trưng. Ít nhất 95% số mẫu đem kiểm tra phải có tính các tính chất thử kéo bằng hoặc lớn hơn các giá trị đặc trưng đã được qui định. Theo thoả thuận giữa người sản xuất và khách hàng, các giá trị đặc tính được qui định trong các
TCVN 6284-2 : 1977 đến TCVN 6284-5 : 1997 có thể được dùng như những giá trị nhỏ nhất được đảm bảo. Các giá trị của tất cả các tính chất khác được xem như là giá trị lớn nhất hoặc là giá trị nhỏ nhất hoặc là giá trị trung bình.
6.3.1.2 Giá trị lực chảy quy ước là lực chảy tại điểm có độ dãn dài không tỉ lệ 0,1% và nó có thể là một yêu cầu bắt buộc. Trong các phần có liên quan của TCVN 6284-2 : 1997 đến TCVN 6284- 5 : 1997 lực chảy 0,2% cũng được đưa ra, và nó có thể yêu cầu trong đơn đặt hàng.
6.3.1.3 Độ dãn dài tương đối ứng với lực lớn nhất được xác định như đã quy định trong các phần tương ứng của TCVN 6284-2 : 1997 đến TCVN 6284-5 : 1997.
6.3.2. Tính chất thử uốn Thép dự ứng lực được chứng minh là có độ dẻo thích hợp bằng cách thử uốn và uốn lại. Các phương pháp thử phụ thuộc vào sản phẩm như đã quy định trong các phần có liên quan của
TCVN 6284-2:1997 đến TCVN 6284-5:1997.
6.3.3 Tính bền lâu
6.3.3.1 Độ hồi phục đẳng nhiệt Giá trị của độ hồi phục ứng suất được xác định ở nhiệt độ danh nghĩa 200C trong thời gian 1000 giờ hồi phục được ứng suất ban đầu bằng 60%, 70%, và 80% giới hạn bền kéo danh nghĩa. Các giá trị 60% và 80% không bắt buộc nhưng được cung cấp nếu khách hàng yêu cầu.
6.3.3.2 Tính chịu mỏi Nếu khách hàng yêu cầu thì tính chịu mỏi được biểu thị theo phụ lục A.
6.4 Trạng thái bề mặt

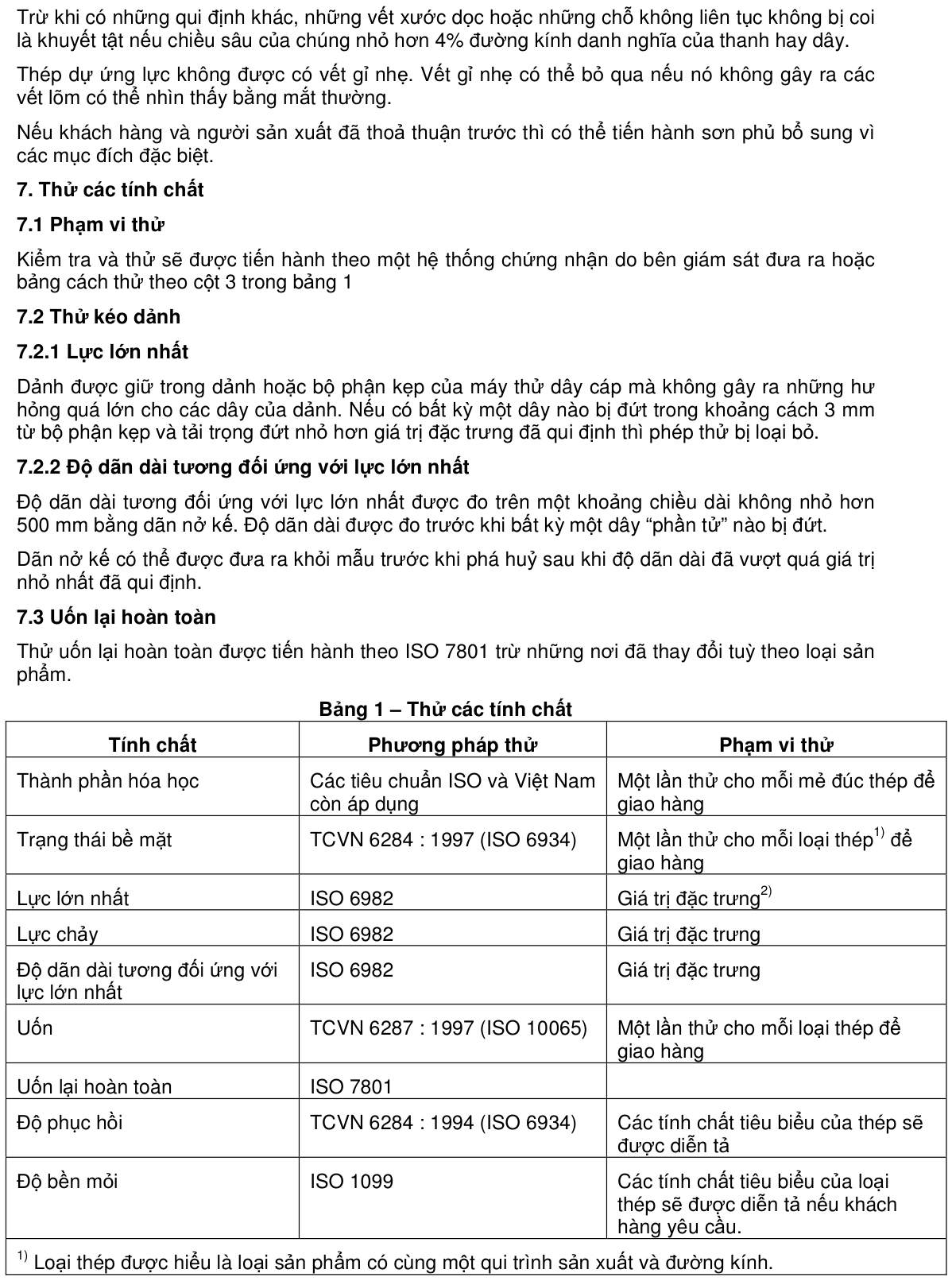

Sản phẩm cuối cùng không được có các khuyết tật có thể làm giảm khả năng sử dụng của sản phẩm.
8. Điều kiện giao hàng
8.1 Ghi nhãn
Trừ khi có thoả thuận khác, mỗi cuộn dây hay dảnh hoặc một lượng (bó) thanh phải có nhãn ghi:
a) số hiệu TCVN 6284-2 : 1997 đến TCVN 6284-5 : 1997;
b) đường kính danh nghĩa;
c) giới hạn bền kéo danh nghĩa;
d) các tính chất hồi phục;
e) số cuộn hoặc số bó thanh liên quan đến chứng chỉ thử;
f) tên người sản xuất và nhà máy.
8.2 Kích thước cuộn
Trừ khi có thỏa thuận khác, kích thước cuộn phải thoả mãn các yêu cầu ghi trong phần có liên quan của TCVN 6284-2 : 1997 đến TCVN 6284-5 : 1997 cho mỗi loại sản phẩm. Đường kính của cuộn dây hay dảnh phải đủ để đảm bảo vật liệu có thể gỡ ra không khó khăn và không ảnh hưởng đến các tính chất cơ học và độ thẳng của sản phẩm. Khi thích hợp, một độ cong cực đại của thép dự ứng lực sẽ được nêu trong phần có liên quan của TCVN 6284-2 : 1997 đến TCVN 6284-5 : 1997 đối với sản phẩm.
8.3 Vận chuyển và lưu kho
Thép dự ứng lực trong lúc vận chuyển và lưu kho phải được bảo vệ khỏi sự phá huỷ và làm bẩn, đặc biệt là từ các chất rắn hoặc lỏng dễ gây ra hoặc kích thích ăn mòn.
9. Thông tin phải được khách hàng cung cấp
Khi đặt hàng các sản phẩm theo TCVN 6284-1 : 1997 đến TCVN 6284-5 : 1997 khách hàng phải nêu rõ:
a) ký hiệu theo phần có liên quan của TCVN 6284-1 : 1997 đến TCVN 6284-5 : 1997
b) loại vật liệu: dây, dảnh hay thanh;
c) các yêu cầu về bao gói và bảo vệ;
d) có cần đưa ra kết quả phân tích đúc của thép hay không.
PHỤ LỤC A
(Qui định) TÍNH CHỊU MỎI Nếu khách hàng yêu cầu, vật liệu phải chịu được, không bị phá huỷ với 2 x 106 chu kỳ dao động với ứng suất từ lớn nhất bằng 70% giới hạn bền kéo danh nghĩa. Dải ứng suất tích tụ, tức là hai lần biên độ ứng suất, được xác định trong phần có liên quan của TCVN 6284-1 : 1997 đến TCVN 6284-5 : 1997. Phép thử mới được tiến hành cho mỗi loại thép và một số lượng thích hợp đường kính.
