TIÊU CHUẨN VIỆT NAM

TCVN 4606:1988 Nhóm H ĐƯỜNG ỐNG CHÍNH DẪN DẦU VÀ SẢN PHẨM DẦU - QUY PHẠM THI CÔNG VÀ NGHIỆM THU.

TIÊU CHUẨN VIỆT NAM

TCVN 4606:1988 Nhóm H ĐƯỜNG ỐNG CHÍNH DẪN DẦU VÀ SẢN PHẨM DẦU - QUY PHẠM THI CÔNG VÀ NGHIỆM THU. Main pipelines for transporting petroleum and petroleum products – Codes for construction, check and acceptance

1. Quy định chung.

1.1. Tiêu chuẩn này dùng để thi công và nghiệm thu các đường ống chính và đường ống nhánh bằng

thép có đường kính không lớn hơn 1000mm có áp suất bơm chuyển khônglớn hơn 1000N/cm² dùng để vận chuyển các loại dầu mỏ, sản phẩm dầu mỏ và khí đốt (sau đây gọi tắt là đường ống dẫn chính). Đối với các đường ống trong thành phố thị xã, thị trấn, trên cầu đường sắt, đường ô tô qua vùng biển, vùng động đất trên cấp 7, vùng đất không ổn định do lún, sụt lở, vùng có hiện tượng Cáctơ, vùng khai thác ngầm… đường ống tạm, đường ống dã chiến không áp dụng tiêu chuẩn này. Chú thích: Các trạng khí nén, trạm phân phối khí, trạm phân dầu, trạm sửa chữa và khai thác nhà ở công nhân, trạm gác tuyến… Thi công nghiệm thu theo tiêu chuẩn riêng.

1.2. Khi thi công phải tuân theo các quy định về an toàn lao động trong tiêu chuẩn “Kỹ thuật an toàn lao

động trong xây dựng” QPVN 14 :1979.

1.3. Phải lập biên bản nghiệm thu chất lượng từng oại công việc theo quy định của các điều ở chương

trình 13 của tiêu chuẩn này

1.4. Thi công phải đảm bảo đúng yêu cầu kỹ thuật của thiết kế. Nếu cần sửa đổi thiết kế phải được sự

nhất trí của cơ quan thiết kế, của bên giám sát thi công. Nội dung sửa đổi phải ghi đầy đủ vào sổ nhật ký thi công công trình với đủ chữ ký của các cơ qua nêu trên trước khi thi công.

1.5. Hàng ngày phải ghi đầy đủ các diiễn biến thi công theo đúng mẫu và quy định của TCVN 4055 :

1985 “Thi công nghiệm thu tổ chức thi công” vào sổ nhật ký thi công công trình.

2. Tổ chức thi công

2.1. Việc tổ chức thi công đường ống dẫn chính của các điều của chương trình này, còn phải theo TCVN

4055 :1985.

2.2. Thi công đường ống dẫn chính phải theo đúng các văn bản vẽ thiết kế kỹ thuật, thiết kế tổ chức xây

dựng và thiết kế thi công. Bản vẽ thiết kế kỹ thuật, thiết kế tổ chức xây dựng do đơn vị thiết kế lập; Thiết kế thi công do đơn vị nhận thầu xây lắp lập trên cơ sở bản vẽ thiết kế kỹ thuật phải phù hợp với các yêu cầu của TCVN 4052 :1986 “Quy trình lập thiết kế tổ chức xây dựng và tổ chức thi công”.

2.3. Đường ống dẫn chính phải được phân cấp, phân loại theo TCVN 4090 : 1985 “ Đường ống chính

dẫn dầu và sản phẩm dầu. Tiêu chuẩn thiết kế”.

2.4. Công tác xây lắp phải tiến hành quanh năm phải tranh thủ tối đa mùa khô. Thời hạn thi công công

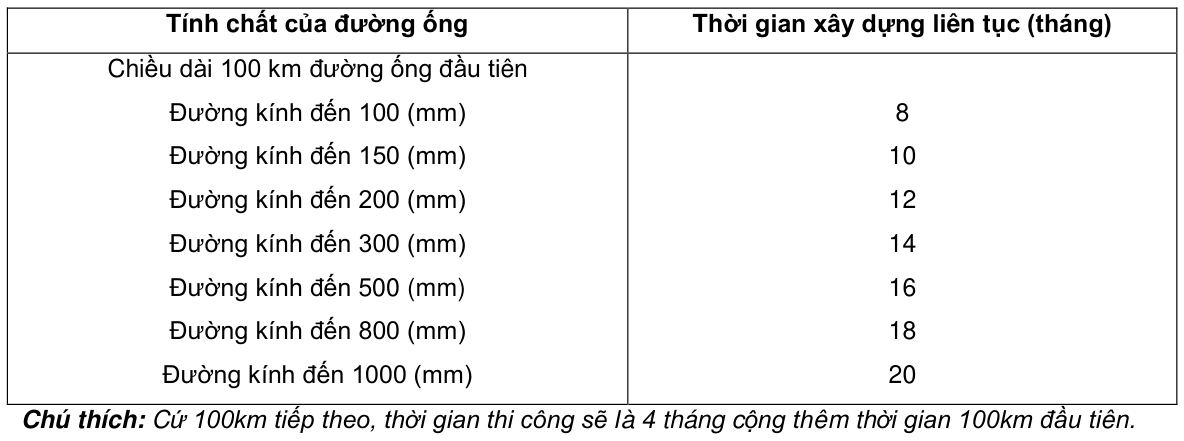

trình tham khảo phụ lục số 11 thời hạn thi công các dạng công tác phải bảo đảm đúng tổng tiến độ thi công. Sử dụng máy thi công theo yêu cầu của TCVN 4087 : 1985.

2.5. Thi công đường ống dẫn chính phải áp dụng phương pháp liên hoàn do các đơn vị chuyên ngành

thực hiện.

2.6. Đường ống dẫn chính được thi công thành dải liên tục. Tuyến thi công không bố trí quá dài hoặc đứt

đoạn. Nên tổ chức thành các bãi thi công tổng hợp, dọc theo tuyến thi công. Khoảng cách giữa các bãi phù hợp với khả năng của đơn vị xây lắp. Thi công những đoạn vượt khó, phức tạp phải bố trí các đơn vị thi công độc lập riêng.

2.7. Phải kiểm tra, kiểm nghiệm chủng loại, kích thước, nhãn hiệu vật liệu, ống thép, các chi tiết định

hình, các loại van chắn, các loại vật liệu bằng ống… theo quy định của thiết kế trước khi lắp ráp vào đường ống dẫn chính.

2.8. Các chi tiết định hình (nối gốc, nối chạc ba, ống nổi chuyển đường kính…) được chế tạo theo yêu

cầu thiết kế.

2.9. Các ống thép, các bán thành phẩm, các chi tiết định hình, các thiết bị,… phải được vận chuyển bằng

phương pháp đảm bảo an toàn cao.

2.10. Bên nhận thầu chỉ bắt đầu thi công đường ống dẫn chính sau khi đã nhận đầy đủ các giấy tờ, tài

liệu cần thiết (giấy phép xây dựng, giấy cấp đất, giấy phép mượn đất…) các bản vẽ thiết kế và vị trí tuyến ống ngoài thực địa với đủ các cọc mốc đo đạt đúng như trong bản vẽ thiết kế.

2.11. Phải lập tổng tiến độ thi công toàn đường ống và tiến độ thi công từng đoạn. Tiến độ thi công

đường ống trên khô phải phù hợp với thời gian thi công đường ống vượt qua sông và vượt qua các chướng ngại khác trong đoạn thi công.

2.12. Trước khi thi công cần làm một số công việc chuẩn bị sau:

a) Cắm cọc mốc cố định ở các vị trí cần thiết (ở các đoạn vượt sông, đầm lầy, đường sắt, đường ôtô hoặc ở những địa hình phức tạp, núi mấp mô, các chỗ góc ngoặt…) theo đúng bản vẽ thiết kế.

b) Đo nối các cọc mốc trên tuyến ở các chỗ quan trọng ở các góc ngoặt… đến những địa hình, địa vật cố định như cột đèn, cầu, cống, nhà xây…

c) Cắm các cọc mốc đặc biệt ở những chỗ đường ống dẫn chính giao nhau với các công trình ngầm khác có sẵn.

d) Dọc sạch các bụi cây, đào các gốc cây, đá tảng; sửa các mô đất, các dốc dọc, ngang trong toàn bộ chiều rộng dải đất sẽ dùng thi công.

e) Làm đường tạm, gia cường các cấu kiện có cho đủ tải trọng cần thiết (phải được bộ giao thông nhất chí bằng văn bản) tổ chức các phương tiện vượt sông, xây dựng các kho bãi để vật tư tạm thời gần hướng tuyến để tập kết vật liệu, làm các bãi thi công bãi nấu nhựa, bọc ống.

f) Xây dựng các công trình tạm tiêu thoát nước để khỏi ảnh hưởng đến việc thi công.

g) Làm lưới điện động lực và điện sinh hoạt để dùng trong thời gian thi công.

h) Mắc mạng lưới thông tin hữu tuyến hạc vô tuyến cần thiết.

i) Trang bị các loại ô tô tải, máy nâng ống, máy ủi, máy đào và các loại phương tiện máy móc thi công chuyên dụng cho phù hợp với đoạn tuyến thi công.

j) Tổ chức di chuyển các đơn vị xây lắp, cùng với phương tiện công cụ sản xuất của họ đến tuyến thi công.

k) Làm các nhà ở và nhà làm việc bảo đảm các điều kiện, ăn ở sinh hoạt, vệ sinh bình thường cho cán bộ, công nhân xây lắp.

2.12. Chiều rộng của dải đất thi công quy định cho một tuyến ống như sau:

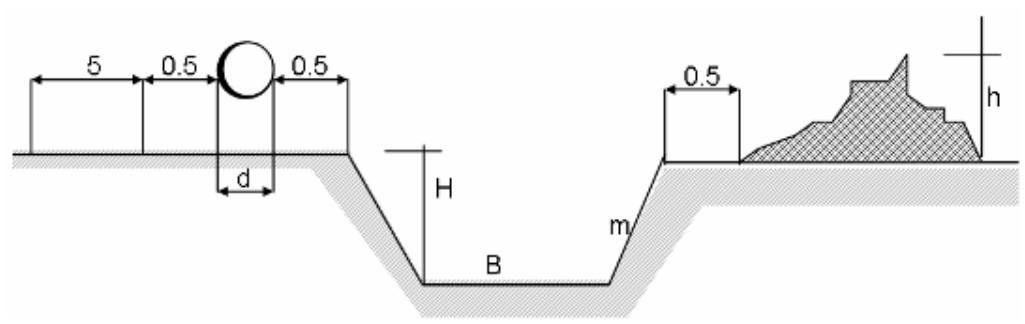

a) Thi công bằng cơ giới: Theo sơ đồ 1 với công thức (2-1).

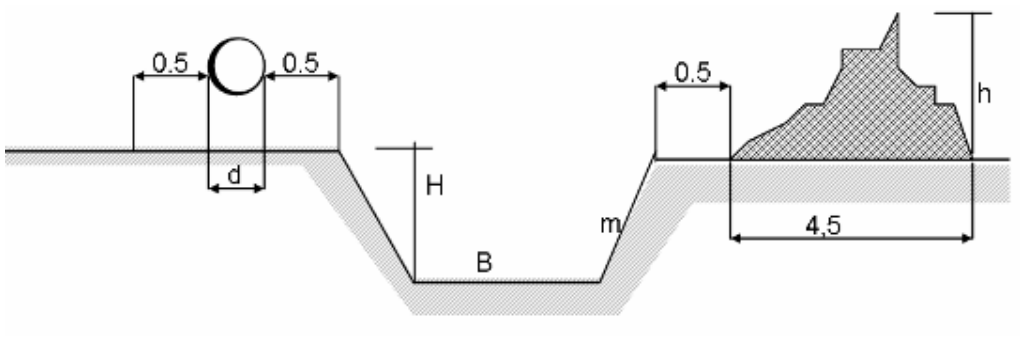

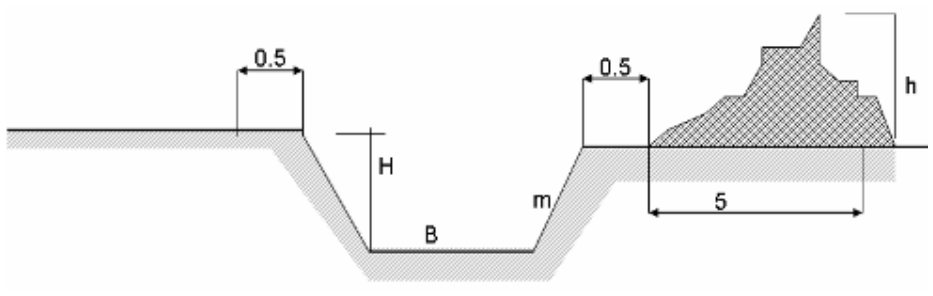

- Sơ đồ 1 (đơn vị trong hình vẽ tính bằng m).

- Chiều rộng dải đất thi công D: D=2m.H+B+d+11. (m) Chú thích: H - Chiều sâu hào, lấy theo thiết kế tính bằng m. m - Mái dốc hào, lấy theo thiết kế hoặc điều 3.3. của tiêu chuẩn này. B - Chiều rộng đáy hào theo thiết kế tính bằng m. d - Đường kính ngoài ống tính bằng m h - chiều cao đất đổ tính bằng m.

Cách 600m cần làm một chỗ tránh có chiều dài và chiều rộng đủ cho phương tiện vận chuyển và máy xay dựng lớn nhất tránh nhau được.

b) Thi công bằng thủ công: Theo sơ đồ 2 với công thức (2-2) Sơ đồ 2 (đơn vị trong hình vẽ tính bằng m).

D=2mH+B+d+6. (m) Các chú thích như sơ đồ 1.

c) Thi công băng phương pháp lao ống: Theo sơ đồ 3 với công thức (2-3). Sơ đồ 3:

D=2mH+B+6 (m). Nếu đường ống dẫn chính gồm nhiều tuyến ống đặt song song, thì cộng lượng (n-1)l vào công thức (2-3) Với n: số tuyến ống; l: khoảng cách giữa các tuyến, giá trị lấy trong bảng 9 phụ lục số 1 hoặc lấy theo thiết kế quy định.

3. Công tác đất

3.1. Công tác đất ngoài các điều quy định của chương này còn phải tuân theo TCVN 4447 : 1987 “Công

tác đất. Quy phạm thi công và nghiệm thu”. Chú thích: Đối với các công tác đất ở vùng núi, ở chỗ vượt qua chướng ngại tự nhiên và nhân tạo ngoài các quy định của chương này còn phải tuân theo các điều liên qua của chương VII và chương VIII của tiêu chuẩn này.

3.2. Chiều rộng đáy hào theo thiết kế, hoặc theo quy định sau:

a) Bằng D+300mm với ống có đường kính bé hơn 500mm;

b) Bằng 1,5D với ống có đường kính từ 500 đến 1000mm. D: Đường kính quy ước của đường ống tính bằng mm Đào hào bằng máy, chiều rộng đáy hào lấy bằng chiều rộng của gầu đào, nhưng không được nhỏ hơn quy định nêu ra ở điều 3.2.

3.3. Mái dốc hào lấy theo thiết kế đã chọn hoặc lấy theo quy định ở bảng 1.

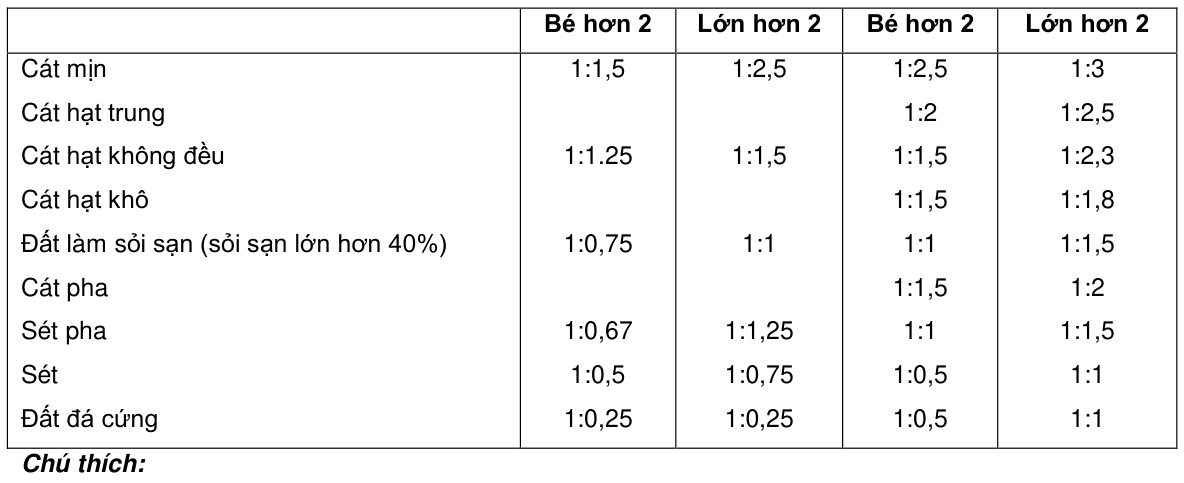

Bảng 1

1. Nếu có điều kiện đặc biệt, không thực hiện được mái dốc nêu trong bảng 1 thì lấy mái dốc do thiết kế xử lý theo thực tế đất đào. 2) Khi độ ẩm của đất tăng giảm nhiều, việc thay đổi mái dốc phải được cơ quan thiết kế thoả thuận.

3.4. Khi đào hào bằng máy đào nhiều gầu (máy đào gầu quay) ở đất sét, sét pha, hào không có mái dốc

(vách đào thẳng đứng) không có biện pháp trống sụt lở vách hào, độ sâu hào không được lớn hơn 3m. Ở chỗ công nhân lên xuống, phải làm mái dốc cục bộ hoặc có biện pháp chống vách hào sụt đúng như quy định an toàn lao động.

3.5. Khi đào hào bằng máy đào gầu quay phải san sơ bộ mặt đất tự nhiên theo tuyến ống một dải rộng

tương đối bằng phẳng đủ cho máy đào đi.

3.6. Khi đào hào bằng máy đào một gầu (gầu dây, gầu cần…) được phép để lại lớp đất sét trung bình ở

đáy hào không dầy quá 5cm.

3.7. Khi đào hào bằng phương pháp nổ mìn được phép để lại lớp đất sét trung bình ở đất hào không dầy

quá 25cm.

3.8. Khi đào hào bằng thủ công, độ sâu hào lớn hơn 1,5m mái dốc do thiết kế quy định riêng, đất đổ cách

mép hào không nhỏ hơn 0,5m.

3.9. Khi đào hào xong, phải tiến hành nghiệm thu và lập biên bản theo đúng yêu cầu của chương 13 của

tiêu chuẩn này.

4. Đắp, gá, hàn, kiểm tra mối hàn

4.1. Những đường ống dẫn chính bằng thép hàn hồ quang điện bằng phương pháp cơ giới hoặc thủ

công phải bảo đảm các chỉ tiêu cơ lí: giới hạn đền khi chịu kéo của mối hàn không được thấp hơn giới hạn bền chịu kéo cho phép của thép ống và góc uốn không được nhỏ hơn 120^O.

4.2. Hàn nối các đoạn đường ống dẫn chính không được dùng các vòng đệm.

4.3. Những thợ hàn từ bậc 4 trở lên mới được phép hàn đường ống dẫn chính.

Trước khi bước vào hàn chính thức, bắt buộc các thợ hàn phải hàn thử theo các quy định hàn thử của Ban kiểm tra kĩ thuật hàn của Bộ chủ quản và được cấp giấy chứng nhận đảm bảo kĩ thuật và được mang một số hiệu thợ hàn.

4.4. Những thợ hàn, dù là bậc cao, nếu lần đầu tiên hàn đường ống dẫn chinh, hoặc đã ngừng hàn trên 3

tháng, cũng như khi dùng các vật liệu và thiết bị hàn mới (kể cả thợ có giấy chứng nhận ở điều 4.3) đều phải qua kiểm tra hàn thử mối hàn nối ống trong những điều kiện giống hệt điều kiện hàn đường ống trên hiện trường.

4.5. Mối hàn thử bằng phương pháp hàn hồ quang điện phải thoả mãn:

a) Khi quan sát bên ngoài, mối hàn phải được yêu cầu của điều kiện 4.22 của chương này.

b) Khi kiểm tra độ kín bằng phương pháp vật lí, mối hàn phải đạt yêu cầu của điều 4.25, của chương này.

c) Khi thử cơ học về khả năng chịu đứt và uốn phải thoả mãn yêu cầu của điều 4.1 của chương này.

4.6. Để tiến hành thử cơ học, cần cắt ra 3 mẫu không tẩy bỏ độ gia cường để thử khả năng chịu đứt, 3

mẫu có tẩy bỏ độ gia cường để thử uốn.

Kết quả mối hàn thử bằng phương pháp hồ quang điện được xác định bằng trị số trung bình số học của trị số đứt và uốn của 3 mẫu thử. Với mẫu thử riêng biết được phép giảm 10% giới hạn bền và góc uốn.

4.7. Đánh giá kết quả hàn thử của người thợ hàn theo nguyên tắc sau:

a) Khi quan sát mặt ngoài mối hàn thử đã thấy không đạt yêu cầu của điều 4.22 thì không tiếp tục thử bằng các phương pháp khác. Người thợ hàn đó coi như không đạt kĩ sát hạch.

b) Khi thử độ kín bằng phương pháp vật lí không đạt được tiến hành thử lại lần thứ hai mối hàn thử khác. Nếu trong lần thử lại này cũng không đạt, thì không thử khả năng chịu đứt và uốn của mẫu thử. Người thợ hàn đó coi như không đạt kĩ sát hạch này.

c) Khi thử khả năng chịu đứt và chịu uốn không đạt, được tiến hành thử lần thử 2 với số lượng mẫu thử gấp đôi của chính mối hàn đó. Chú thích: 1) Khi thử lại lần thứ 2 của các mối hàn nối đường ống có đường kính nhỏ hơn 150mm được lấy mẫu thử cắt từ 2 mối hàn thử khác nhau. 2) Khi phát hiện mối hàn bị rỗ, được phép hàn lại, sau khi đã sấy khô que hàn hoặc thuốc hàn.

4.8. Kết quả thử các mối hàn thử cũng như kết quả nghiệm thu các mối hàn chính thức trên hiện trường

được lập thành hồ sơ theo đúng các điều quy định của chương 13 của tiêu chuẩn này.

4.9. Trước khi lắp gá và hàn nối ống cần phải:

a) Loại bỏ hết đất đá, rác bẩn và các vật khác lọt vào trong ống.

b) Cắt đầu ống hoặc nắn lại mép ống bị biến dạng trong quá trình vận chuyển. Chú thích: Sau khi dùng hơi đốt để cắt mép ống cần phải làm nhẵn và sạch các mép ống.

c) Trước khi hàn bằng hồ quang điện phải làm sạch cạnh mép ống, kể cả mặt trong và mặt ngoài ống với chiều rộng không nhỏ hơn 10mm.

4.10. Khi ga ống, khe hở giữa các mép ống phụ thuộc vào các phương pháp hàn và phải phù hợp với

các chỉ dẫn kĩ thuật của từng loại que hàn dùng để hàn ống, được ghi rõ trong các tài liệu hướng dẫn kĩ thuật của loại que hàn đó.

4.11. Kích thước và độ vá mép ống trước khi hàn phụ thuộc vào phương pháp hàn và quy định trong quy

trình hàn tương ứng.

4.12. Khi hàn bằng hồ quang điện, ống được gá bằng dụng cụ định tâm.

4.13. Độ lệch méo ống khi gá không được lớn hơn 1/4 chiều dầy phần ống (chiều dầy nhỏ nhất của ống)

và không được lớn hơn 1/4 chiều dài của đường hàn.

4.14. Khi gá ống có 1 đường hàn dọc của ống, phải để đường hàn dọc đó lệch so với đường hàn dọc

của ống kia ít nhất 100mm. Khi gá ống có 2 đường hàn dọc ở 2 phía của ống, không cần thiết quan tâm đến độ lệch của các đường hàn dọc của các ống.

4.15. Mỗi mối hàn cần phải ghi số hiệu của người thợ hàn ngay bên cạnh. Số hiệu này được hàn hoặc

được khắc vào ống cách đường hàn từ 10 đến 150mm. Chú thích: Trong trường hợp nhiều người cùng hàn một mối hàn phải ghi số hiệu của tất cả các người thợ đó thực hiện mối hàn đó hoặc ghi số hiệu tổ hàn của các người đó cạnh mối hàn.

4.16. Không được phép hàn các ống nhánh ở chỗ các đường hàn dọc hoặc ngang của ống kể cả trường

hợp đường hàn đó do nhà máy chế tạo hàn. Khoảng cách giữa các đường hàn nối các ống và đường hàn nối các đoạn ống nhánh với đường ống chính hoặc đường hàn vành tăng cường không nhỏ hơn 100mm.

4.17. Hàn hồ quang điện các mối hàn lặn và các mối hàn chết (không lăn ống) được thực hiện:

a) Với chiều dầy thành ống bé hơn 6mm hàn ít nhất 2 lớp;

b) Với chiều dầy thành ống từ 6 đến bé hơn 12mm, hàn ít nhất 3 lớp;

c) Với chiều dầy thành ống từ 12mm trở lên, hàn ít nhất 4 lớp.

Chú thích: Khi hàn tự động, những đoạn ống có chiều dầy thành ống từ 7 đến 12mm, số lớp hàn ít nhất là 2 (không kể đường hàn gốc); khi chiều dầy thành ống từ 13mm trở lên số lớp hàn không nhỏ hơn 3.

4.18. Mỗi mối hàn, trước khi hàn tiếp lớp sau, phải được đánh thật sạch xỉ hàn. lớp hàn đầu tiên phải bảo

đảm hàn thật ngấu đến chân đường hàn.

4.19. Gá và hàn các thiết bị phụ tùng nối với đường ống hoặc liên kết 2 đường ống thành 1 dải liên tục

trong mùa hè phải tiến hành vào lúc nhiệt độ thấp nhất trong ngày.

4.20. Kiểm tra mối hàn được hàn bằng phương pháp hồ quang điện như sau:

a) Kiểm tra thường xuyên từng động tác trong quá trình lắp gá và hàn nối đường ống.

b) Quan sát mặt ngoài đường hàn và vật liệu hàn (que hàn, lõi que hàn va thuốc hàn…).

c) Kiểm tra không phá huỷ đường hàn bằng phương pháp vật lí như chiếu tia rơnghen, tia gama, tia lade, siêu âm… để phát hiện các khuyết tật của mối hàn.

4.21. Các đơn vị thi công xây lắp phải có trách nhiệm tiến hành tổ chức kiểm tra các mối hàn.

4.22. Mối hàn phải được đánh sạch xỉ, bẩn và gờ xờm. Quan sát mặt ngoài, các mối hàn không được có

vết nứt, cháy, thủng, vết lẹm sâu quá 0,5mm, các mép không được vênh, lệch quá dung sai cho phép. Độ dầy của đường hàn phải đều, chiều cao đường hàn so với mặt ống từ 1 đến 3mm.

4.23. Kiểm tra bằng phương pháp vật lí:

a) Không dưới 20% số mối hàn, đối với đoạn đường ống loại IV

b) 100% số mối hàn, đối với đoạn đường loại B, I, II, III.

c) 100% các mối hàn nối các thiết bị với đường ống. Chú thích:

- Phải kiểm tra toàn bộ đường hàn.

- Không kiểm tra các mối hàn ống và thiết bị do nhà máy chế tạo thực hiện.

4.24. Khi kiểm tra bằng phương pháp vật lí, dù chỉ phát hiện một mối hàn của đường ống loại IV không

đạt, cần phải kiểm tra lại 20% số mối hàn do người thợ hàn ấy đã thực hiện từ lần kiểm tra trước. Lần kiểm tra lại này, nếu phát hiện thêm dù chỉ một mối hàn không đạt thì người thợ hàn bị đình chỉ không được hàn đường ống cho đến kĩ kiềm tra tay nghề tới. Toàn bộ mối hàn còn lại do người thợ hàn ấy thực hiện phải được kiểm tra lại bằng phương pháp vật lí. Những mối hàn kiểm tra không đạt phải loại bỏ.

4.25. Khi kiểm tra bằng phương pháp vật lĩ, các mối hàn coi là không đạt nếu xem các phim chụp phát

hiên ra các khiết tật sau:

a) Những vết nứt ngầm có chiều dài và độ sâu bất kì.

b) Những đoạn hàn không ngấu với độ sâu lớn hơn 10% chiều dầy thành ống.

c) Có lẫn xỉ, lỗ rỗ với chiều sâu lớn hơn 10% chiều dày thành ống.

d) Có những chỗ tập trung bọt khí và xỉ bất kì chiều dài thế nào. Chú thích: Các chỗ hàn không ngấu, chỗ lẫn xỉ và lỗ rỗ nằm trong cùng một tiết diện cộng dồn lại không được lớn hơn 10% chiều dầy thành ống.

4.26. Chỉ sửa chữa các mối hàn bị hư hỏng trong các trường hợp sau:

a) Nếu tổng chiều dài các đoạn hư hỏng không vượt quá 1/4 chiều dài đường hàn.

b) Nếu chiều dài các vết nứt không quá 50mm. Chú thích: Khi hàn đắp các đoạn hỏng ở lớp hàn gốc (với ống có đường kính lớn hơn 700mm có thể sửa chữa từ phía trong ống).

4.27. Các phim chụp bằng phương pháp vật lí (tia rơnghen, tia gama...) các băng từ pherô, hoặc các loại

phim có chức năng tương tự… phải được bảo quản cho đến khi đưa đường ồng dẫn chính vào vận hành.

4.28. Các mối hàn không có khả năng kiểm tra chất lượng bằng phương pháp vật lí, khi có điều kiện cần

được hàn thêm ở phía trong.

4.29. Sửa chữa chỗ hư hõng của mối hàn bằng hàn hồ quang điện thủ công. Dùng que hàn chuyên dùng

hàn ống.

- Cho phép hàn đắp các vết lẹm nhỏ có chiều rộng không quá 2 đến 3mm.

- Khi vết nứt có chiều dài nhỏ hơn 50mm, cần khoan lỗ 2 đầu và đục phà hết vết nứt, chải sạch và hàn và loại. Cần đực quá 30mm theo chiều dài về hai phía của vết nứt. Tất cả các đường hàn đã được sửa chữa đều phải được kiểm tra lại bằng phương pháp vật lí phù hợp với điều 4.25 của chương này.

4.30. Những chỗ ngoặt của đường ống trong mặt phẳng ngang và đứng được uốn đàn hồi hoặc bằng

cách nối đường ống với:

- Các đoạn ống cong gia công sẵn bằng phương pháp uốn nóng, uốn nguội hoặc đúc ở nhà máy.

- Các đoạn ống hàn ghép từ các khoanh ống dẻ quạt.

4.31. Việc uốn đàn hồi đường ống được thực hiện ngay trong quá trình lắp gá và đặt đường ống vào

hào, do trọng lượng bản thân đoạn ống tự uốn cong. Bán kính uốn đàn hồi được chỉ dẫn ở bảng 2.

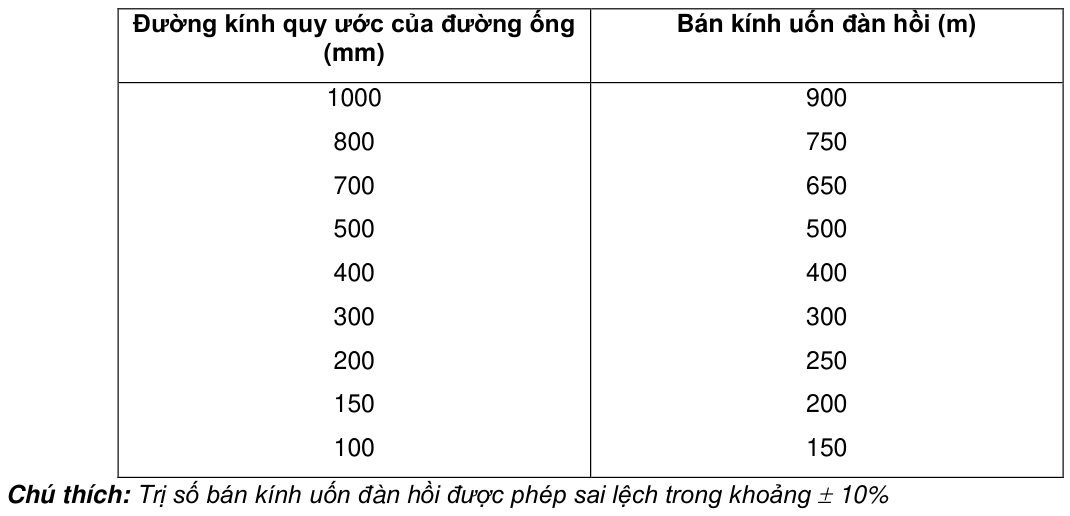

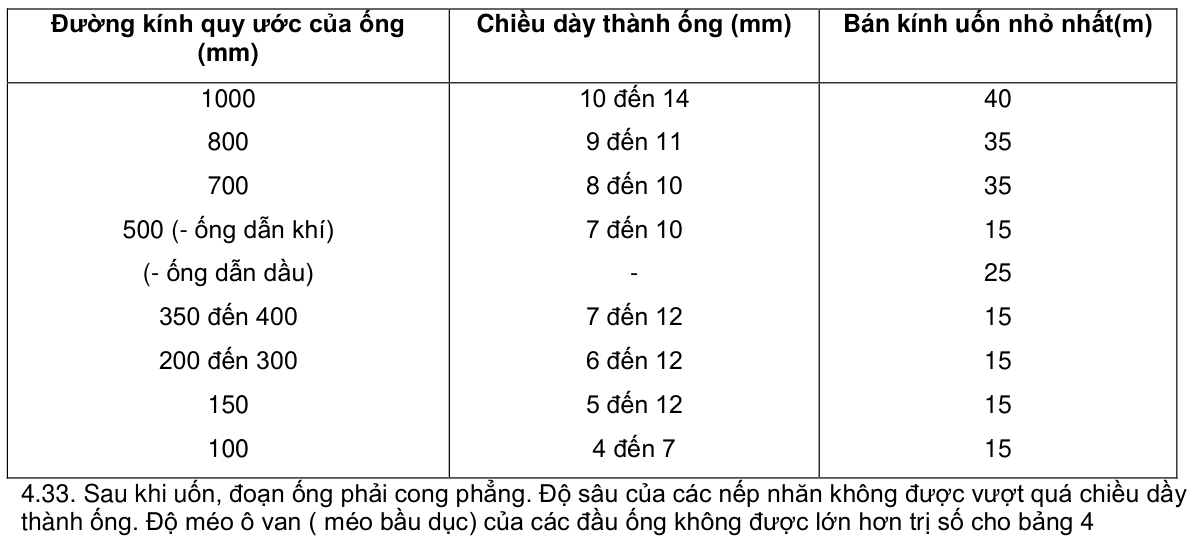

4.32. Đoạn ống được uốn nguội trên các thiết bị uốn ống chuyên dụng. Bán kính uốn nguội lấy theo bảng

Bảng 2

Bảng 3

Bảng 4

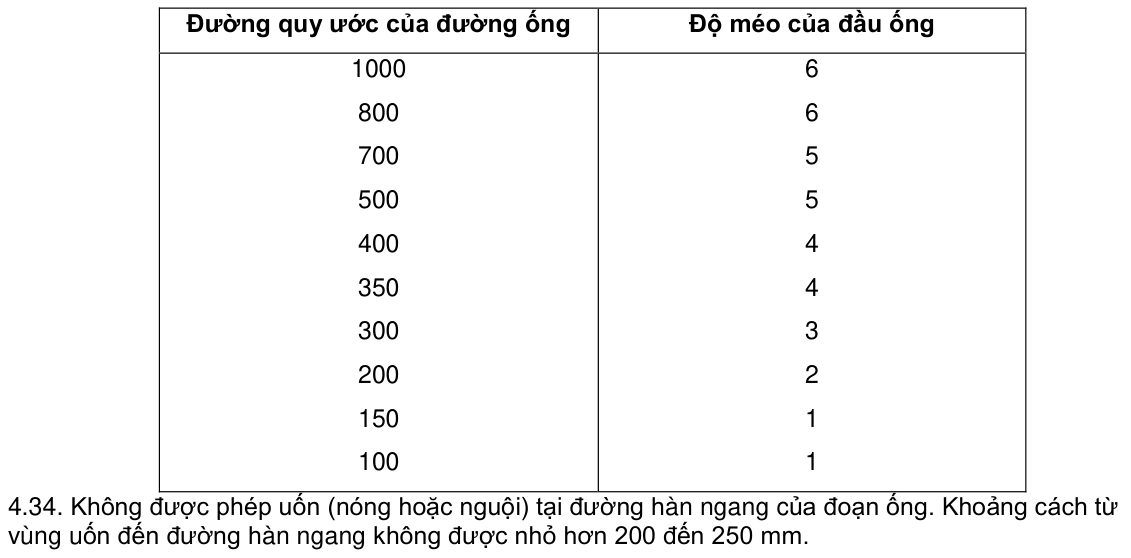

4.35. Khi uốn ống, đường hàn dọc của ống phải được bố trí ở đường trung hoà.

4.36. Tất cả các chi tiết và các chi tiết định hình dùng cho đường ống dẫn chính phải được chế tạo tại

nhà máy. Trong trường hợp cá biệt, được phép sản xuất các chi tiết đó tại hiện trường theo các tiêu chuẩn hiện hành. Khi đường ống, có đường kính bé hơn 300mm, góc ngoặt từ 15^O trở xuống, thuộc loại III và IV được phép hàn bằng cách vát các đầu ống mà không cần có các đoạn ống cong chuyển tiếp.

4.37. Những đường hàn, ở các chi tiết được chế tạo tại hiện trường phải được kiểm tra 100% bằng

phương pháp vật lí.

5. Bọc chống ăn món đường ống bằng thép

5.1. Bọc chống ăn mòn đường ống bằng thép phải được tuân theo các quy định của chương này và

những yêu cầu của tiêu chuẩn “bảo vệ các công trình kim loại chôn ngầm dưới đất khỏi bị ăn mòn”.

5.2. Tiến hành bọc các lớpbọc bằng phương pháp cơ giới hoặc thủ công ở nhà máy, ở các chạm lưu

động hoặc trực tiếp ở hiện trường.

5.3. Khi vận chuyển các đoạn ống đã được bọc ở nhà máy hay trạm lưu động đến tuyến ống, cần có

những biện pháp bảo quản, tránh hư hỏng lớp bọc.

5.4. Tất cả các vật liệu bọc cần được bảo quản để không bị ẩm, hư hỏng hoặc nhiễm bẩn (kể cả lức vận

chuyển).

5.5. Bề mặt đường ống được đánh sạch bẩn han rỉ, các vẩy, bụi sắt (không tiến hành vào lúc trời mưa).

5.6. Khi ống còn lớp bọc cũ, phải dùng chổi sắt hoặc máy đánh sạch cho hết lớp bọc cũ.

5.7. Sau khi đánh sạch mặt ngoài ống, phải lau sạch bụi bẩn, bề mặt khô ráo rồi tiến hành sơn lót ngay.

Không được sơn lót lúc trời mưa, giông, gió to hoặc có sương mù. Lớp sơn lót phải đều, phẳng, không bỏ sót, không bị gợn, không có vết cháy, bọt. Chiều dầy lớp sơn lót nằm trong khoảng từ 0,1 đến 0,2mm.

5.8. Khi lớp sơn lót bị hỏng, bị nhiễm bẩn, bụi, phải đánh sạch, rửa sạch bằng xăng chỗ hỏng rồi sơn lót

lại.

5.9. Tuỳ theo điều kiện thi công và sử dụng của đường ống chọn matít bitum có tính chất cơ lí bảo đảm

theo yêu cầu nêu theo bảng 5.

5.10. Chế tạo matít bitum ở nhà máy hoặc ngay trên hiện trường thi công (nấu trong các nồi lưu động).

Thành phần và tính chất cơ lí của nó theo các chỉ tiêu nêu ra trong bảng 6 và 7 dưới đây.

5.11. Để tránh biến thành than cốc, matít chỉ giữ ở nhiệt độ từ

180^OC đến 200^OC không quá 1 giờ 160^OC đến 170^OC không quá 3 giờ

5.12. Matít bitum, sau khi chế tạo ở nhà máy, được chở đến địa điểm thi công bằng xe chuyên dụng

hoặc trong nồi nấu lưu động. Không được để nược bụi hoặc đất rơi vào matít

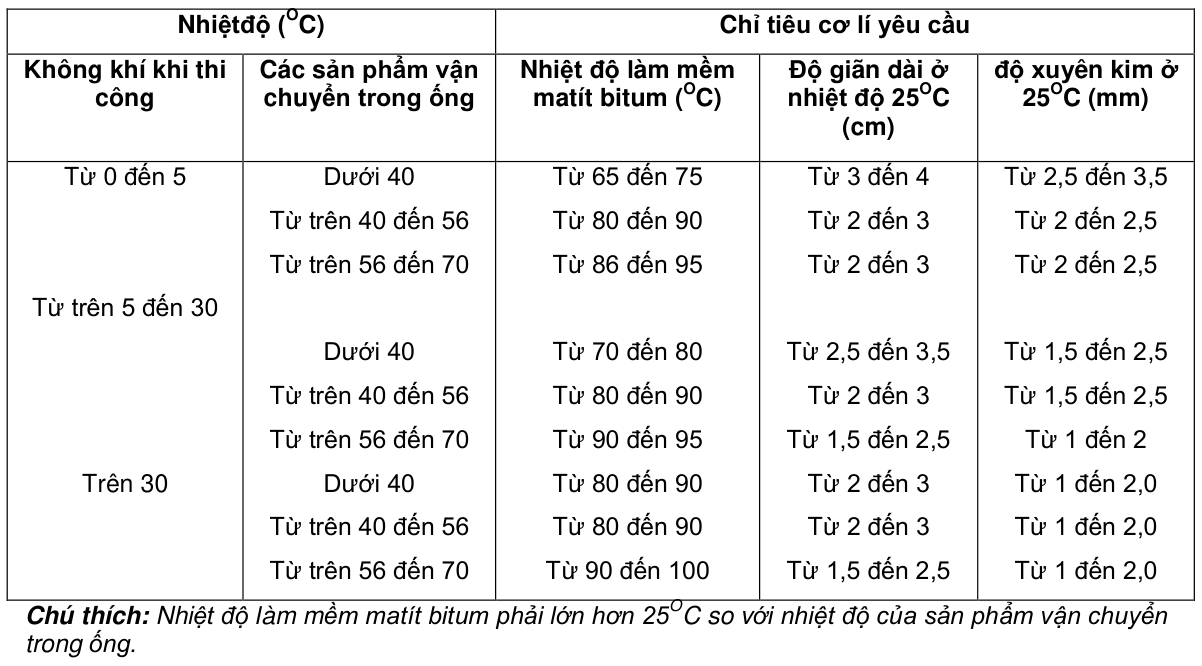

Bảng 5

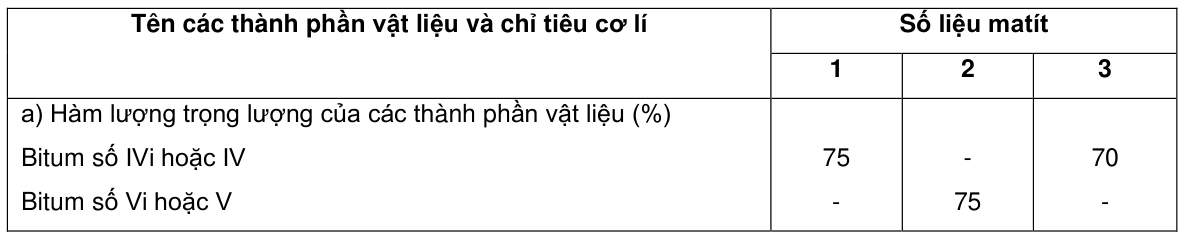

Bảng 6- Matít-bitum cao su

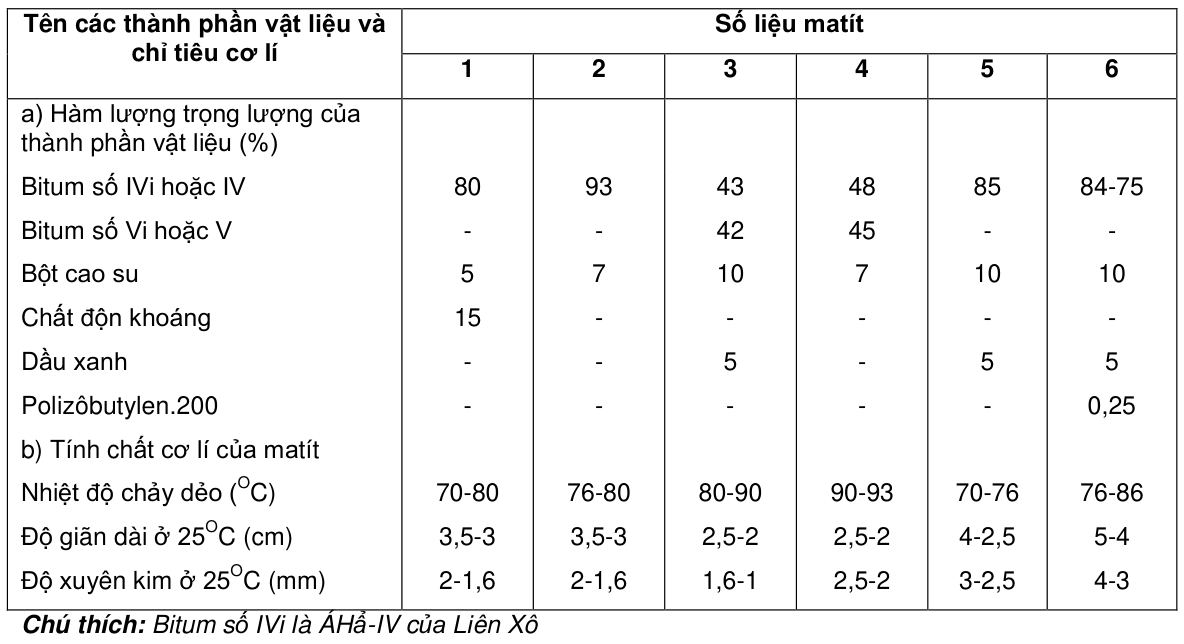

Bitum số IV là ÁH-IV của Liên Xô Bitum số Vi là ÁHẩ-V của Liên Xô Bitum số V là ÁH_V của Liên Xô {Theo TOCT.6617 – 56 và 9812-61}

Bảng 7- Matít-bitum phối liệu khoáng

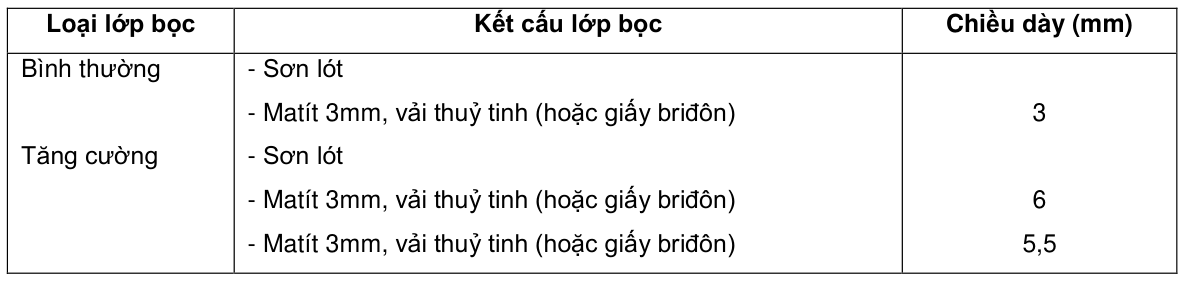

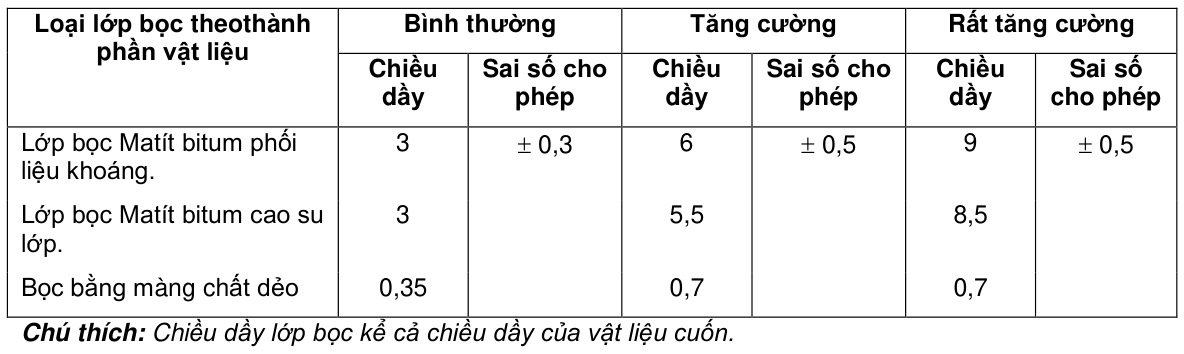

Bảng 8 mm

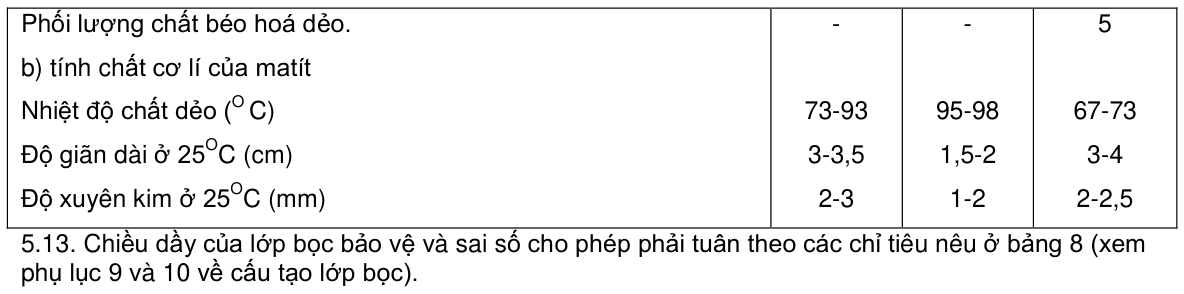

5.14.Việc bọc ống tiến hành ngay sau khi khô sơn lót. Không bọc lúc trời mưa, gió to, bụi hoặc có sương mù. Chú thích: Cho phép bọc lúc sơn lót chưa được khô (khi ấn ngón tay có dấu tay, nhưng không bẹp lớp sơn lót).

5.15. Nhiệt độ không khí không quá 30^OC được phép lấy nhiệt độ matít 160^O đến 180^OC. Khi nhiệt độ

không khí vượt quá 30^OC được phép giảm nhiệt độ matít xuống đến 150^OC. Khi lớp bọc Matít bitum cao su loại tăng cường, cuốn bằng vải thuỷ tinh hoặc bằng giấy dai, lúc nhiệt độ không khí lớn hơn 20^OC cho phép giảm nhiệt độ matít xuống đến 140^OC với điều kiện thử độ dính bám của lớp bọc với ống không ít hơn 5 chỗ thử trên 1km đường ống.

5.16. Không được phép nấu matít nóng lên nhiều lần. Matít thừa sau một ngày phải được lấy ra hết khỏi

nồi nấu và thùng chứa.

5.17. Khi cuốn lớp vải thuỷ tinh hoặc giấy dai lên lớp matít bitum nóng, phải chờm mép Bitum số IVi là

ÁHẩ_IV của Liên Xô nhau từ 2 đến 3cm. Các lớp cuốn ở trong có thể cho phép có thể không chờn mép, những khe hở giữa các mép không được lớn hơn 5mm. Phần cuối của băng giấy cuốn trước phải được đầu của băng giấy cuốn tiếp theo đè lên một đoạn không nhỏ hơn 10cm và dán bằng matít bitum nóng. Matít phải thấm đen vải thuỷ tinh hoặc giấy dai.

5.18. Lớp bọc ở các mối hàn nối ống được thực hiện ngay ở mép hào trên tuyến. Vật liệu bọc mối hàn đó

có thể là chính vật liệu bọc ống hoặc có thể là màng chất dẻo polime hoặc các vật liệu khác có đặc tính tương đương.

5.19. Khi nhiệt độ không khí lúc thi công thấp hơn 5^OC dùng màng chất dẻo chế tạo từ polietilen, khi nhiệt

độ không khí từ 5^OC trở lên dùng màng chất dẻo chế tạo từ polivinyl-clorit.

5.20. Các cuộn màng chất dẻo phải được bảo quản trong phòng kín, khô ráo và mát mẻ. Các cuộn để

thẳng đứng không xếp quá 3 chồng. Khi vận chuyển các cuộn được đựng trong các túi téclovinyl: mỗi túi đựng một cuộn.

5.21. Các lớp màng chất dẻo cuốn phải chờm lên nhau không bé hơn 2 cm. Đoạn đầu của cuốn sau

chồng lên đoạn cuối trước ít nhất 10 cm. Các lớp bọc phải phẳng nhẵn áp sát vào sơn lót.

5.22. Phải có biện pháp bảo vệ lớp bọc bằng màng polime khỏi bị hỏng khi va chạm cơ học hay khi để ở

nơi đất nhiều sỏi sạn.

5.23.Chỉ tiến hành sơn lớp sơn chống ăn mòn cho đường ống đặt nổi trên mặt đất theo thiết kế khi lớp sơn lót thật khô.

5.24. Phải tiến hành kiểm tra chất lượng lớp sơn:

a) Lớp sơn phẳng đều , không bỏ sót , không sùi bọt.

b) Kiểm tra chiều dày lớp sơn bằng máy đo tự cảm.

c) Kiểm tra độ bám dính của lớp sơn .

5.25. Khi có chỗ lớp sơn bị hư hỏng, phải đánh sạch chỗ bị hư hỏng và quét lại từng lớp. Mỗi lớp phải

thật khô mới được quét lớp sau. Chuyêù dầy của mỗi lớp không vượt quá 0,3mm.

5.26. Phải tiến hành kiểm tra lớp bọc ngay trong từng khâu của quá trình thi công:

a) Nhìn bề ngoài của đoạn ống để xác định chất lượng đánh sạch ống theo đúng yêu cầu của điều 5.5 của chương này.

b) Quan sát bên ngoài đoạn ống được sơn lót theo đúng yêu cầu của điều 5.7 của chương này.

c) Phải kiểm tra chất lượng của matít bitum theo từng khâu:

- Lúc nấu có đảm bảo nhiệt độ, giờ quy định, có bỏ phối liệu, chất hoá dẻo…đúng thành phần quy định klhông.

- Tính chất cơ lí của matit bitum có đúng yêu cầu không. Mỗi ngày kiểm tra ít nhất một lần.

d) Kiểm tra chất lượng lớp bọc theo đúng yêu cầu của điều 5.27 của chương này.

5.27. Trước khi hạ ống xuống hào, phải kiểm tra chất lượng lớp bọc theo các yêu cầu sau:

a) Nhìn bề ngoài xem có các hư hỏng không?(như rộp, nhăn nheo, sót rách, lớp cuốn không chồng mép, lớp cuốn không thẩm đen …)

b) Kiểm tra chiều dày lớp bọc bằng máy đo chiều dày. Cứ 100m đường ống phải kiểm tra ít nhất 4 điểm xung quanh đoạn ống và ở tất cả các chỗ nghi ngờ.

c) Kiểm tra độ kín của lớp bọc bằng tia lửa của máy dò khuyết tật với điện áp.

- Đối với lớp bọc bình thường không nhỏ hơn 12.000v.

- Đối với lớp bọc tăng cường 24.000v.

- Đối với lớp bọc rất tăng cường 36.000v.

d) Kiểm tra mức độ bám dính của lớp bọc vào kim loại theo đúng yêu cầu của điều 5.28 của chương này.

e) Kiểm tra độ cách điện phải đạt lớn hơn hoặc bằng 4000W.

5.28. Kiểm tra mức độ bám dính ccủa lớp bọc vào kim loại bằng thiết bị đo độ bám dính, khả năng chống

bong của lớp bọc không được nhỏ hơn N/cm² khi ở nhiệt độ 25^OC. Hoặc xác định bằng cách cắt 1 mẫu tam giác đều cạnh dài từ 10 đến 12mm và có góc nghiêng của dao cắt từ 45 đến 60^O so với mặt ống và bóc lớp bọc đó từ đỉnh tam giác. Lớp bọc được coi là có độ bám dính tốt với đường ống nếu chỉ bóc được những miếng nhỏ lớp bọc ra khỏi kim loại và một phần của nó còn dính lại trên mặt ống. Độ dài đoạn bọc và số điểm kiểm tra khi bọc bằng máy cứ cách 500m kiểm tra 6 vị trí bất kì (chú ý những chỗ nghi ngờ), khi bọc bằng thủ công cứ cách 100m kiểm tra 6 vị trí bất kì. Nếu số vị trí kiểm tra không đạt ít hơn 30% tổng số vị trí kiểm tra thì đoạn bọc coi như đạt yêu cầu. Nếu số không đạt nhiều hơn 30% thì phải tiến hành kiểm tra lần thứ 2 với số vị trí kiểm tra gấp đôi(12 vị trí). Nếu kết quả số vị trí kiểm tra lần 2 không đạt ít hơn 30%tổng số vị tri kiểm tra lần 2 thì đoạn bọc vẫn coi như đạt yêu cầu, nếu số không đạt nhiều hơn 30% thì phá bỏ toàn bộ lớp bọc ở đoạn kiểm tra này bọc lại.

5.29. Những chỗ khuyết tật, chỗ không đạt của lớp bọc sau kiểm tra phải được sửa chữa, sao cho lớp

bọc hoàn toàn liền khối và đồng nhất. Chú thích:không đựoc dán lớp bọc thứ hai lên giấy xi măng…)

6. Đặt đường ống xuống hào

6.1. Khi đặt đường ống xuống hào và lấp hào cần bảo đảm.

- Ống và lớp bọc ống nguyên vẹn.

- Đường ống nằm sát đáy hào.

- Đường ống nằm đúng vị trí thiết kế. 6.2.Tuỳ điều kiện thực địa, phương pháp thi công, phương tiện dùng để thi công, có thể áp dụng các biện pháp đặt ống xuống hào như sau:

a) Đặt ống xuống hào ngay khi máy bọc ống đi qua theo dây chuyền liên tục vừa bọc, vừa đặt.

b) Đặt các đoạn ống đã đủ lớp bọc ống từ mép hào xuống hào bằng máy nâng ống hoặc bằng thủ công.

c) Kéo hoặc đẩy…(lao ống) các đoạn ống đã đủ lớp bọc ống và lớp bọc chống va chạm cơ hoặc từ các bãi thi công theo dọc đáy hào hoặc trên nước trong hào. Khi thi công theo các biện pháp 6.2 phải đặt ống xuống hào không chậm quá 3 ngày sau khi đã bọc xong ống. Thi công theo 6.2 còn phải tính độ dài đoạn ống sao cho không tạo ứng lực trong ống.

6.3. Khi đặt các đoạn ống từ mép hào xuống hào bằng máy nâng ống phải.

a) Không được tạo ra động tác giật mạnh, không va chạm ông vào thành và đáy hào.

b) Không được tạo ra uốn ngang, uốn đứng bằng cách:

- Phải tính toán khoảng cách các điểm cẩu, số lượng điểm cẩu cần thiết.

- Độ cao nâng đoạn ống không được quá 1m khi có 3 máy nâng, không quá 0,8m khi có 2 máy nâng.

- Dùng dây cáp mềm có lót cho khỏi hỏng lớp bọc ống để buộc điểm cẩu.

6.4. Không nên đặt ống bằng phương pháp cẩu ống xuống hào khi lớp bọc ống bằng bitum có nhiệt độ

lớn hơn +35^OC.

6.5. Khi đặt đường ống trong vùng đất trượt hoặc đất có lẫn đá dăm, sỏi hạt to, và các vật rắn khác, cần

phải bảo vệ lớp bọc ống khỏi bị hư hỏng bằng một trong các biện pháp sau:

a) Lót một lớp đất mềm hoặc cát mịn đệm ở đáy hào không nhỏ hơn 10cm.

b) Bọc bên ngoài lớp bọc ống bằng các thanh nẹp gỗ, nẹp tre, cây cói, rơm…

c) Đặt lót một lớp cây cối, rơm rạ…ở đáy hào, khi đoạn ông đè lên lớp đệm nay thì độ dày không nhỏ hơn 10cm.

6.6. Kéo hoặc đảy ống trên nước trong hào phải có phao đặc biệt đỡ đầu ống và cần có biện pháp bảo

ddảm dầu ống không bị cắm vào thành và đáy hào.

6.7. Trước khi lấp hào cần kiểm tra lại vị trí đường ống theo thiết kế xem lại chất lượng lớp bọc ống. Các

kết quả kiểm tra có xử lí, đều ghi thành văn bản.

6.8. Khi lấp hào bằng đất có lẫn đá dăm, sỏi hạt to hoặc các vật rắn khác, phải bảo vệ lớp bọc ống khỏi bị

hư hỏng bắng 1 trong các biện pháp sau:

a) Phủ một lớp đất mềm, lớp cát lên đường ống không nhỏ hơn 20cm.

b) Bọc bên ngoài lớp bọc bằng các thanh nẹp gỗ, nẹp tre, cây cói, rơm rạ…

c) Phủ lên đường ống một lớp cây cối, rơm rạ… không nhỏ hơn 20cm. Chú thích: trong hào có nước sâu hơn 0,3m, phải được tát cạn nước mới lấp hào.

7. Thi công đường ống dẫn chính vượt quá chướng ngại tự nhiên và nhân tạo

7.1. Chương này dùng để thi công đường ống dẫn chính vượt qua chướng ngại tự nhiên (ao, hồ, suối,

sông…) và nhân tạo (đường sắt, đường ôtô, kênh mương…) không dùng để thi công đường ống chung.

7.2. Các đoạn vượt phức tạp phải có thiết kế thi công riêng, còn các đoạn vượt đơn giản theo thiết kế thi

công chung.

7.3. Chiều rộng đáy hào dưới nước, nếu đường ống có gia tải không được nhỏ hơn chiều rộng khối gia

tải cộng thêm 1m. Nếu đường ống không có gia tải, không nhỏ hơn 1,5 đường kính ống (kể cả lớp bọc ống).

7.4. Khi kéo đường ống theo đáy hào hoặc qua ống lồng phải có biện pháp bảo vệ bọc ống chống ăn

mòn khỏi bị hư hỏng do va chạm cơ học.

7.5. Trên các khối gia tải được gia công sẵn, cần ghi đầy đủ thể tích trọng lượng, kích thước.

7.6. Khi thi công các đoạn vượt ở nơi có giao thông đi lại (đường ôtô đường thuỷ…) phải bảo đảm không

làm cản trở việc giao thông và phải có biển báo cho các phương tiện giao thông biết để đề phòng tai nạn.

7.7.Trước khi thi công đoan vượt qua chướng ngại nước phải làm đầy đủ các công tác chuẩn bị sau:

a) Cắm mốc hướng tuyến.

b) Cắm biển báo nguy hiểm ở thượng, hạ lưu đoạn sông có phương tiện qua lại.

c) Cắm mia theo dõi mức nước hoặc đặt trạm đo nước.

d) Đo độ cao mặt đáy chướng ngại nước, chỗ đường ống vượt qua.

e) Lặn quan sát dải rộng D = B+6 (m) - (7-1) B: chiều rộng đáy hào tính bằng m

7.8. Kết quả đo độ cao mặt đáy chướng ngại nước:

a) Chênh lệch độ cao đo, so với thiết kế có giá trị tuyệt đối bé hơn hoặc bằng 0,5m thì:

- Nếu cao hơn trị số ghi trong thiết kế thì phải đào hào đến độ cao đáy hào ghi trong thiết kế.

- Nếu thấp hơn trị số ghi trong thiết kế thì phải đào hào đúng bằng độ sâu ghi trong thiế kế.

b) Chênh lệch độ cao đo, so với thiết kế có giá trị tuyệt đối lớn hơn 0,5m thì phải có ý kiến xử lí của thiết kế. Vẽ lại mặt cắt dọc thực tế lức thi công của đáy hào.

7.9. Nếu đường ống dẫn chính chôn ngầm ở mặt đáy chướng ngại nước thì phải đào hào hoặc hạ chìm

đường ống vào trong đất bằng với phun thuỷ lực.

7.10. Nếu hạ chìm đường ống vào trong đất bằng vòi phun thuỷ lực cần xác định đủ số lượng vòi phun

và khoảng cách giữa các vòi phun để ống sẽ tự hạ chìm cùng một lúc vào trong đất.

7.11. Nếu đào hào dưới nước thì có thể dùng các phương pháp sau:

- Nổ mìn;

- Vòi phun thuỷ lực;

- Thiết bị cào đất;

- Máy đào đất đặt trên phương tiện nổi;

- Các phương tiện đào hào chuyên dụng v.v…;

- Tàu hút bùn. Dù dùng phương pháp nào cũng phải bảo đảm mái dốc hào đúng như thiết kế, nếu thiết kế không quy định mái dốc thì lấy mái dốc theo bảng 1 chương 3 của tiêu chuẩn này. 7.12.Tổng các đoạn hàn nối ống để đặt ở lòng sông phải có chiều dài lớn hơn chiều dài phần lòng sông. Khi hàn nối xong, tiến hành thử thuỷ lực sơ bộ. Pthử = 1,25pL.V Pthử: áp suất lúc thử tính bằng N/cm² PL.V:áp suất lúc làm việc tính bằng N/cm²

7.13. Khi đào hào xong, phải kiểm tra suốt dọc hào, do độ sâu hào thực tế, lập biên bản nghiệm thu hào

theo đúng yêu cầu của chương 13. Nghiệm thu hào xong, phải tiến hành đặt đường ống xuống hào ngay , không để chậm quá 24giờ.

7.14. Khi đào hào bằng máy đào chỗ sát mép nước ở bờ sông phải bố chí các neo giữ, các tấm lót. Số

lượng và phương pháp neo giữ phải xác định bằng tính toán bảo đảm máy đào không bị lật hoặc trượt.

7.15. Các biện pháp kĩ thuật và thời gian thi công đặt đường ống qua đê phải được cơ quan quản lí đê

nhất trí bằng văn bản.

7.16. Trước khi đặt đường ống xuống hào phải đo tốc độ dòng nước. Khi tốc độ dòng nước lớn hơn so

với thiết kế, phải có biện pháp chống trôi đường ống.

7.17. Thi công đoạn sông có ảnh hưởng thuỷ triều, phải chú ý chọn thời gian đặt đường ống qua sông

lúc tốc độ dòng nước nhỏ nhất và có biện pháp xử lý lúc tốc độ dòng nước tăng lên quá lớn.

7.18.Khi thi công nếu gặp đất đá cứng ở đáy hào mà trong thiết kế không có thì trước khi đặt đường ống xuống hào cần rải 1 lớp cát hoặc đất mềm không nhỏ hơn 20cm. Sau khi đặt đường ống xuống hào cần rải một lớp cát hoặc đất mềm dày 20cm phủ lên đường ống. Không thể dùng phương pháp kéo ống ở địa hình này. 7.19.Trước khi đặt đường ống dẫn khí với bất kì đường kính nào và đường ống dẫn dầu,sản phẩm dầu với đường kính lớn hơn 500mm phải kiêm tra độ nổi thực tế của đường ống. Nếu độ nổi này lớn hơn so với thiết kế, thì phải có biện pháp chống nổi cho đường ống thích hợp và lập biên bản có xác nhận của bên giao thầu và bên thiết kế.

7.20. Khi đặt đường ống bằng phương pháp kéo, cần kiểm tra chất lượng và chiều dài các loại cáp sẽ

dùng.

7.21. Đặt đường ống bằng cần cẩu nổi xuống hào, phải tính khoảng cách điểm cẩu, vị trí các phao đỡ

trung gian từ cần cẩu nổi đến chỗ ống đang ở sát đáy hào.

7.22. Đặt đường ống từ phao nổi xuống hào, phải kiểm tra các điểm buộc phao, điểm hàn để bảo đảm

đặt đường ống đúng tâm hào trước khi cắt dây cho đường ống rơi đúng hào.

7.23. Đối với đoạn vượt sông có từ 2 nhánh ống trở lên, phải thi công từ nhánh hạ lưu đến nhánh thượng

lưu.

7.24. Sau khi đặt đường ống qua sông xong, phải lặn quan sát đường ống đã đặt, đo độ cao đỉnh ống (có

cùng hệ độ cao với bản vẽ thiết kế) và vẽ mặt cắt dọc đường ống thực tế.

7.25. Phải chèn đất vào những chỗ đường ống không nằm sát đáy hào.

7.26. Trước khi lấp hào, phải thử thuỷ lực đường ống trong phạm vi giữa 2 hố van (kể cả 2 hố van).

7.27. Lấy đất đến cao trình thiết kế, nhưng không cao hơn đáy sông cũ.

7.28. Các biện pháp kĩ thuật và thời gian thi công đoạn vượt của đường ống dẫn chính qua đường sắt và

đường ô tô phải được sự thoả thuận của các cơ quan quản lý đường đó nhất trí bằng văn bản.

7.29. Đối với các loại đường không được phép ngừng giao thông, không được phép làm ảnh hưởng tới

lưu lượng, tốc độ xe đi trên đường, có thể áp dung các biện pháp:

- Khoan ngang;

- Xuyên nén đường ống bằng kích thuỷ lực hay máy chấn đông có lấy đất hoặc không lấy đất ra;

- Làm cầu tạm bằng ống thép, thép hình hoặc các vật liệu có độ bền tương đương.

7.30. Đối với các loại đường không được phép ngừng giao thông, nhưng không được phép giảm lưu

lượngvà tốc độ xe chạy trên đường, có thể áp dụng các biện pháp sau:

- Làm đường tạo rẽ vòng qua chỗ thi công;

- Đào hào để thi công từng nửa đường một.

7.31. Phải gia cố bảo đảm chỗ đường ống vượt qua đường không bị lún, xói.

7.32. Phải bảo đảm cách điện giữa đường ống dẫn chính và ống lồng.

7.33. Phải thi công các trình vượt nổi có cấu trúc dạng dầm treo, vòm và các cấu trúc khác phải tuân theo

các yêu cầu của tiêu chuẩn thi công và nghiệm thu các công trình cầu và đường ống.

7.34. Thi công mố trục phải tuân theo tiêu chuẩn thi công và nghiệm thu các công trình nền và móng.

7.35. Đối với đoạn vượt nối dạng dầm có một nhịp, chiều dài đoạn đường ống được hàn nối sẵn phải đủ

phủ hết nhịp đó. Trường hợp đoạn vượt có nhiều nhịp chiều dài đoạn đường ống được hàn nối sẵn phải đủ phủ hết tất cả chiều dài cho các nhịp đó hoặc từng vài nhịp một.

7.36. Phải thi công đúng vị trí thiết kế các mố trụ chính thức, tạm thời và vị trí các mối hàn nối.

7.37. Khi đặt đường ống lên mố trụ bằng cần trục, máy nâng ống chuyên dụng hoặc bằng cách kéo dọc

trục các mố trụ trên các con lăn chuyên dụng, khoảng cách các điểm cẩu, các điểm kê không được lớn hơn chiều dài một nhịp nếu là dạng dầm, không được lớn hơn 0,4 chiều dài nhịp nếu là dạng công son.

7.38. Khi lắp ráp đoạn vượt nối dạng dầm thẳng có ngàm cả hai đầu không có thiết bị bù biến dạng dọc,

phải chú ý đặc biệt đến tính thẳng của đường ống. Độ sai lệch của trục đường ống trong mặt bằng không được vượt quá 5cm.

7.39. Cấu trúc đoạn đường ống vượt nối được tăng cường bằng hệ giằng được lắp ráp từ nhịp nguyên,

đã lắp ráp sơ bộ hoặc từ các thành phần đã chuẩn bị trước với việc dựng các mố trụ trung gian tạm thời.

Trong cả hai trường hợp, trước khi kết thúc công tác lắp ráp, cần kiểm tra sức kéo của hệ giằng saocho kết cấu nhịp cong vòng lên 1 trị số bằng 0,001 đến 0,002 độ lớn của nhịp.

8. Đặt đường ống trong vùng núi

8.1. Công việc thi công đường ống trong vùng núi được tiến hành vào mùa khô và các thời kì ít xẩy ra lũ

lụt, sụt lở đất đá nhất.

8.2. Thi công đường ống ở vùng núi phải được chuẩn bị hết sức tỉ mỉ, đầu đủ, đồng bộ và phải thực hiện

thi công tổ hợp các công việc, kể cả các công việc đặc thù riêng của từng đoạn tuyến ống.

8.3. Trước khi thi công các công đoạn đường ống ở vùng núi phải làm một số công việc chuẩn bị sau:

- Thu dọn các tảng đá treo có nguy cơ sụt, gây nguy hiểm;

- Thực hiện các biện pháp chống sụt lở, trượt đất đá trên đoạn sẽ thi công đường ống. Chú thích: Trước khi kết thúc và các biện pháp chống sụt lở và trượt đất đá đo thiết kế quy định, hoặc không có trong thiết kế nhưng thực tế có thể xẩy ra sụt lở (gây nguy hiểm) cấm không được tiểnhành thi công.

8.4. Khi xuất hiện các dấu hiệu tai biến có thể xẩy ra (lũ và sụt lở đất đá…) người và máy móc cần được

chuyển ngay đến chỗ an toàn. Để làm việc đó, trong thời gian kĩ thi công đường ống ở vùng núi, phải tổ chức các đội an toàn lao động, đội thông tin và đội y tế cấp cứu.

8.5. Khi thi công đường ống ở vùng núi, được sử dụng các trang thiết bị máy móc thi công thông thường

và các trang thiết bị máy móc thi công chuyên dùng đặc biệt dùng cho vùng núi để đảm bảo điều kiện an toàn lao động.

8.6. Khi thi công bằng nổ mìn, phải nghiêm chỉnh thực hiện quy định của thiết kế và các quy phạm về nổ

mìn phá đất đá.

8.7. Thi công hào bằng thủ công phải tổ chức thật hợp lí, đảm bảo an toàn lao động.

8.8.Khi thi công trên các sườn dốc quá 15^O cần tiến hành neo máy. Số lượng neo và phương pháp neo phải xác định bằng tính toán. Chú thích: Khi sườn dốc quá 10^O phải kiểm tra sự ổn định của máy đoà hào chống trượt.

8.9. Phải neo máy đào khi mái dốc từ 15^O đến 22^O, neo máy nâng ống khi mái dốc từ 15^O đến 35^O.

- Khi các sườn dốc lớn hơn độ dốc đã nêu ở trên việc thi công được tiến hành bằng những phương pháp đặc biệt do thiết kế thi công quy định.

8.10. Khi thi công trên các sườn dốc ngang quá 8^O được phép làm dải đường thi công (đương bậc). Dải

đường này phải bảo đảm điều kiện các máy móc thi công làm việc ổn định trên đó, đảm bảo thông suốt liên tục công tác vận tải lúc lắp ráp thi công và cả giai đoạn vận hành đường ống sau này. Kết cấu dải đường thi công do đồ án thiết kế quy định. 8.11.Tuỳ thuộc vào điều kiện địa hình, địa chất, thuỷ văn dải đường thi công có thể làm trong đất gốc hoặc nửa đắp. Trong bất kì trường hợp nào, hào đặt đường ống trên dải đường thi công phải nằm trên đất gốc (đất nguyên thổ), còn khoảng cách từ chân mái dốc đến tim hào phải đủ bảo đảm thuận lợi cho thi công.

8.12. Chiều rộng dải đường thi công được xác định theo kích thước của máy móc sử dụng, phương pháp

thi công; đường kính ống, kích thước hào… và theo điều kiện xe máy di chuyển một chiều. Tổng chiều rộng dải đưởng thi công khi có một ống không được nhỏ hơn 8m. Thông thường không được phép mở rộng đường thi công khi có hào sâu không quá 0,3m… Khi chiều dài đường thi công liên tục và lớn hơn 600m hoặc do yêu cầu đặc biệt, được phép làm chỗ tránh. Chiều dài và chiều rộng chỗ tránh phải bảo đảm các xe máy thi công đi ngược chiều có thể tránh được nhau. 8.13.Trường hợp làm tơi đá cũng để làm đường thi công, được phép nổ mìn lỗ nhỏ để tránh gây ra khe nứt trong đất đá vùng mìn nổ. Lượng thuốc nổ lớn nhất của một nhóm lỗ mìn nổ đồng thời không được lớn hơn 500kg, cấm không được nổ khối lớn để làm đường thi công.

8.14. Để đào hào trong đất đá, phải làm tơi đất đá bằng nổ mìn lỗ nhỏ. Dốc hào ở vùng núi lấy theo quy

định của thiết kế.

8.15. Khi nổ mìn đào hào tuyến ống thứ hai, khối lượng mìn phải tính toán sao cho chấn động không gây

hư hỏng đưởng ống hiện có.

8.16. Cấm không được chở ống đến dải đường thi công trước khi đào xong hào. Khi phải đổ đát dưới

hào lên chỗ đường thi công phải được san bằng phẳng theo đường thi công.

8.17. Tuỳ theo điều kiện thi công, việc lắp ráp và hàn ống trên dải đường thi công có thể thực hiện trên

mép hào, trên bệ đỡ hoặc ở mép hào.

8.18. Trường hợp thi công kéo ống theo dốc dọc của hào, phải đổ lớp đất mềm hoặc cát đệm ở đắy hào

đảm bảo không làm hư hỏng lớp gỗ bọc bảo vệ, lớp bọc ống. Phải tính toán độ dài đoạn ống kéo sao cho không tạo ứng lực trong đường ống. Chú thích : cấm kéo ống theo dốc dọc khi không có lớp lót mềm và ống không được bọc gỗ bảo vệ lớp bọc chống ăn mòn.

8.19. Cấm không được thực hiện phương pháp lao ống đối với dốc ngang mà đất dưới hào có lẫn đá dù

có bơm nước vào hào.

8.20. Khi đặt đường ống trong đường hầm, kích thước của đường hầm được lấy nhỏ nhất theo các điều

kiện sau:

- Đảm bảo thuận tiện thi công đào đường hầm;

- Đảm bảo thuận tiện thi công đường ống;

- Đảm bảo đi lại kiểm tra định kì và sửa chửa trong giai đoạn vận hành.

8.21. Công việc đào, xây, gia cố đường hầm được thực hiện theo đúng yêu cầu của thiết kế.

8.22. Đất đào hầm thải ra phải được tận dụng làm bãi thi công ở bên ngoài, còn lại thải ra bãi thải theo

qui định của thiết kế.

8.23. Trong thời gian thi công nổ mìn, đường hầm phải được tổ chức thông gió nhân tao phù hợp với

thiết kế thi công.

8.24. Lắp ráp đường ống vào đường hầm được phép tiến hành bằng phương pháp kéo từng đoạn ống

một vào đuường hầm bằng tời và cáp. các đoạn ống kéo được đặt trên các gối đỡ (gối cứng hoặc gối lăn) tuỳ theo đoạn ống và phương pháp thi công.

- Thông thường kéo các đoạn ống theo chiều ngược với độ dốc của đường hầm và có tời hãm đặt ở phía trên.

8.25. Tiến hành thử trực tiếp đường ống trong đường hầm. Trong thời gian thử, đường ống được đặt

trong các gối thử tạm thời, còn các thiết bị bù thì được neo chặt lại.

9. Đặt đường ống trong vùng mỏ khai thác

9.1. Thi công đường ống ở vùng khai thác mỏ phải làm theo đúng các biện pháp đặc biệt được quy định

trong đồ án thiết kế.

9.2. Chỉ được thi công đường ống sau khi đã có sự thoả thuận bằng văn bản với xí nghiệp đang khai

thác mỏ nơi đường ống đi qua.

9.3. Các ranh giới vùng khai thác mỏ phải được xác định bằng những mốc cố định, có ghi các số liệu đo

đạc địa hình, độ cao đã liên hệ với hệ độ cao địa phương.

9.4. Trong vùng khai thác mỏ, khi lắp đặt bộ phận bảo vệ điện hoá, mối liên kết các đầu dây điện vào

đường ống phải đảm bảo khi có chấn động, đường ống bị rung chuyển, dây điện không bị căng và đứt mối nối với ống.

10. Đặt đường ống ở vùng đất yếu, đầm lầy

10.1. Trước khi thi công đoạn đường ống vượt qua đường đát yếu, đầm lầy phải làm một số công việc

chuẩn bị sau:

a) Đo độ sâu đầm lầy theo mặt cắt dọc xem có đúng với thiết kế không. Nếu độ sâu lớn hơn 0,5m thì phải mời thiết kế đến xử lí mới được thi công.

b) Làm các công trình tiêu thoát nước mặt theo đúng quy định của thiết kế. Chú thích: không cho phép đắp đê ngăn nước ở sông với vùng đất yếu và vùng đầm lầy.

10.2. Đối vùng đất quá yếu, phải tiến hành đào hào và đặt đường ống xuống hào trong thời gian một ca

làm việc.

10.3. Cần áp dụng các biện pháp để máy móc thi công làm việc được bình thường ở vùng đất quá yếu

như:

- Sử dụng các tấm lót (ghép băng gỗ, băng ống thép đã thai loại…)

- Sử dụng các phao nổi;

- Làm đường thi công tải có dải gỗ cây, tre tươi, đất khoáng;

- Làm đường thi công lâu dài, không những dùng cho thi công mà còn dùng cho bảo quản, vận hành, sửa chữa…sau này.

10.4. Để tránh lở đất ở đáy hào cần:

- Đặt đường ống và đổ đất cách mép hào xa hơn 1m;

- Các phương tiện xe, máy đi lại cách mép hào lớn hơn 1,5m;

10.5. Trường hợp đặt đường ống trong dải đất đắp, cần phải dàn đều tải trọng trên mặt đất yếu bằng gỗ

thanh, cành cây, cây tre…có độ dày không nhỏ hơn 10cm. Kích thước dải đất đắp theo đúng qui định của thiết kế, mái dốc lấy theo đất thực tế dùng để đắp lên dải đất.

10.6. Trường hợp đắp bùn cần ốp bên phải một lớp đất dày khoảng 20cm, chân mái dốc cần được gia cố

chắc chắn. Cần trồng cỏ hoặc cây con có bộ rễ trùm lên trên hoặc các biện pháp tương tự để bảo vệ dải đất khỏi bị xói mòn phong hoá.

10.7. Vị trí đặt khối gia tải hoặc neo xoắn phải bảo đảm đúng như thiết kế quy định.

10.8. Khi lấp đất có độ rỗng lớn phải phủ đất quá sang hai bên mép hào không nhỏ hơn 0,5m.

11. Bảo vệ điện cho các đường ống khỏi bị ăn mòn dưới đất

11.1 Các dạng bảo vệ điện cho các đường ống thép khỏi bị ăn mòn (bảo vệ catôt, protectơ) do đồ án

thiết kế quy định.

11.2. Để hàn đầu dây của thiết bị bảo vệ điện và đầu dây kiểm tra với đường ống, bề mặt ống phải đươc

bóc hết lớp bọc bảo vệ và được đánh sạch đến khi có ánh kim và hàn bằng hồ quang điện. Sau khi hàn xong cần làm sạch xỉ hàn và bọc lại lớp bọc bảo vệ như cũ.

11.3. Chỉ được nối đầu dây với trạm catôt khi đã cắt điện nguồn. Các đầu dây dẫn của trạm catôt đều

phải được tiếp đất và có kí hiệu.

11.4. Ở cơ sở sản xuất tập trung, protectơ được bọc chất hoạt tính từng chiếc một rồi được chở đến

tuyến ống. Còn khi sản xuất ở hiện trường, protectơ được đặt trong lỗ khoan dưới đất. Đường kính và độ sâu lỗ khoan đủ để đổ chât hoạt tính xung quanh, phía dưới và phía trên đều dày hơn 10cm rồi lấp đất lại.

11.5. Nếu chôn protectơ đơn chiếc thì đặt nó trong lỗ khoan từ trên mặt đất. Nếu chôn protectơ thành

từng nhóm thì đặt các protectơ lỗ khoan từ đáy hào đã được đào bằng máy đào .

11.6. Các trạm catôt đuợc tiếp đất bằng cách đóng các cọc điện từ đáy hào, có độ sâu không nhỏ hơn

0,8m. Các đài thép nối các cực điện với nhau đặt ở đáy hào và được hàn với các điện cực bằng hàn điện, sau đó dải thép và chỗ hàn được đánh sạch và bảo vệ.

11.7. Các công tác đào hào khoan lỗ, đóng cọc điện cực và lấp hào có thể thực hiện bằng cơ giới hoặc

bằng thủ công.

11.8. Sau khi thi công xong tiếp đất bảo vệ và tiếp đất anốt phải kiểm tra chúng bằng máy đo điện trở tiếp

đất. Nếu điện trở tiếp đất lớn hơn trị số thiết kế, thì phải tăng số lượng các điện cực tiếp đất lên cho đến khi đạt được trị số điện trở tiếp đất thiết kế. Sau đó lập biên bản xác nhận của bên giao thầu và thiết kế.

11.9. Các cột kiểm tra dọc tuyến được hàn nối với đường ống và protectơ bằng hàn điện. Hàn xong phải

đo kiểm tra thông số điện. Nếu chưa đạt phải tìm nguyên nhân và khắc phục ngay cho tới khi kiểm tra đật.

11.10. Lắp bích các điện đúngvị trí thiết kế quy định. Sau khi lắp song, phải tiến hành đo kiểm tra điện trở

cách điện phù hợp với giá trị quy định trong thiết kế. Nếu giá trị này không đạt phải tìm nguyên nhân và khắc phục.

11.11. Việc lắp đặt tất cả các thiết bị bảo vệ chống ăn mòn bằng điện hoá cần phải hoàn thành trước khi

bàn giao đường ống đưa vào vận hành, trường hợp đặc biệt ở những đoạn riêng lẻ được cơ quan xét duyệt thiết kế nhất trí, thì được kéo dài thời gian đặt trạm catốt.

11.12. Phải thành lập biên bản bàn giao đưa vào vận hành các công trình bảo vệ điện hoá. Trường hợp

bảo vệ điện hóa cho cả đường ống và các công trình bằng thép ngầm khác thì trong biên bản phải có chữ kí của các đại diện cơ quan có công trình nói trên.

12. Thổi rửa và thử đường ống dấn chính

12.1.Việc thổi rửa và thử đường ống dẫn chính được tiến hành sau khi kết thúc các công việc xây lắp đúng với quy định của bộ chủ quản.

12.2. Trình tự và phương pháp tiến hành cũng như an toàn kĩ thuật và phòng cháy của việc thổi, rửa và

thử đường ống dẫn chính được quy định trong bản hướng dẫn cách tiến hành công việc thổi, rửa và thử đường ống dẫn chính. Bản hướng dẫn này do cơ quan thi công soạn thảo cho từng đoạn đường ống và phải được sự thoả thuận của cơ quan giao thầu. Chú thích: Trong trường hợp thổi, thử đường ống dẫn khí đốt, cũng như đường ống dẫn dầu và sản phẩm dầu bằng khí đốt thì bản hướng dẫn phải được phép của bộ chủ quản.

12.3. Chỉ được thổi và thử đường ống dẫn chính bằng khí đốt sau khi đã đẩy hết không khí ra khỏi

đường ống. Nồng độ ôxy trong hốn hợp không khí thoát ra khỏi đường ống được xác định bằng máy phân tích khí, không được lớn hơn 2%.

12.4. Cấm không được tiến hành thổi, rửa và thử đường ống khi không đảm bảo thông tin liên lạc liên tục

dọc đoạn ống thử.

12.5. Tuỳ theo cách đặt đường ống, việc thổi rửa được quy định như sau:

- Đối với đường ống đặt ngầm: Sau khi đặt ống xuống hào;

- Đối với đường ống đặt nổi: sau khi cheo lên dây hoặc đặt lên bệ đỡ. Chú thích: đối với đướng ống dẫn dầu và sản phẩm dầu đặt ở vùng quá lầy cho phép thối rữa từng đoạn đường ống đặt ở mép hào.

12.6. Thổi đường ống dùng không khí sạch. Trong trường hợp cá biệt, có thể dùng khí đốt nhưng phải

được Bộ chủ quản cho phép. Rửa đường ống phải dùng nước ngọt và trong. Cấm dùng nước mặn hoặc nước đục để rửa và thử đường ống.

12.7. Áp lực thổi bằng khí nén không được nhỏ hơn 60N/cm² hoặc rửa bằng nước không được nhỏ hơn

100N/cm². Thể tích chứa khí nén không được nhỏ hơn 2,5 hoặc khối lượng nước để rửa đường ống không được nhỏ hơn 3 lần thể tích đoạn đường ống sẽ được thổi và rửa. Chú thích: các đường ống có liên quan với đường ống cần thổi hoặc rửa phải được ngăn cách bằng thiết bị, hoặc đóng van.

12.8. Thổi hoặc rửa đường ống có đường kính từ 300mm trở lên phải có pít tông làm sạch. Những đoạn

đường ống vượt quá chướng ngại nước hoặc vùng địa hình gấp khúc và các đường ống có đường kính nhỏ hơn 300mm được phép thổi hoặc rửa không có pít tông làm sạch trong trường hợp này cần tăng lưu tốc và khối lượng khí nén hoặc nước rửa.

12.9. Cấm nạp, xả khí nén hoặc nước rửa, pít tông làm sạch qua các thiết bị trên tuyến.

Chú thích: thông thường người ta tiến hành rửa đường ống trước khi lắp đặt thiết bị trên tuyến.

12.10. Độ dài đoạn ống được thổi hoặc rửa từ 10 đến 15km.

Chú thích: Có thể cho phép độ dài đoạn ống thổi hoặc rửa từ 25 đến 30km, lức đó phải tăng áp lực thổi hoặc rửa lên sao cho bảo đảm tốc độ khí hoặc nước thoát ra ở cuối đoạn ống cũng như quy định áp lực ở điều 12.7 của chương này với độ dài từ 10 đến 15km.

12.11. Các đoạn ống thổi hoặc rửa không dùng pít tông làm sạch sẽ được quy định trong đồ án thiết kế.

12.12. Đường ống được coi là thổi hoặc rửa sạch khi không khí (hoặc hơi đốt) thoát ra cuối đường ống

hoàn toàn sạch hoặc nước rưa chảy ra hoàn toàn trong, sờ tay vào không cảm thấy sạn cát trong nước.

12.13. Đường ống được thử độ bền, độ kín bằng không khí, khí đốt hoặc bằng nước sau khi đã lắp đặt

xong các thiết bị trên tuyến và thiết bị catốt. Việc thử được tiến hành làm hai giai đoạn:

- Thử độ bền với áp lực thử;

- Thử độ kín sau khi hạ áp lực thử xuống áp lực làm việc.

12.14. Giá trị áp lực thử độ bền được lấy:

Pth = 1,1 P1.v (12-1) Với Pth: áp lực thử tính bằng N/cm² P1.v: áp lực làm việc của đường ống tính bằng N/cm²

Trong mọi trường hợp áp lực thử đường ống dẫn chính không được nhỏ hơn 100N/cm² và phải lớn hơn áp lực làm việc ít nhất 50N/cm².

12.15. Đường ống cần thử phải ngăn cách với đường ống khác có liên quan bằng bích bịt hoặc đóng van

chắn.

12.16. Thử độ bền đường ống bằng không khí hoặc khi đốt được tiến hành theo nhiều cấp với áp lực

bằng 0,3; 0,6 và 1,0 áp lực thử. Ở mỗi áp lực, tiến hành kiểm tra toàn bộ đoạn ống thử. Trong khi kiểm tra phải ngừng việc tăng áp lực.

12.17. Thử độ bền các đoạn ống loại II, III, IV bằng khí nén, kéo dài không ít hơn 6 giờ. Đường ống được

coi là đủ độ bền khi kiểm tra không phát hiện nứt, dỗ và khuyết tật khác, đồng thời áp lực giảm trong 6 giờ không lớn hơn giá trị tính theo công thức Trong đó: DP: Giá trị áp lực bị giảm, tính bằng %…

Dy: đường kính quy ước của đường ống tính bằng mm

12.18. Sau khi thử độ bền song tiến hành ngay thử độ kín của đường ống bằng cách hạ áp lực thử

xuống đến áp lực làm việc và để trong 24 giờ cho nhiệt độ của không khí nén hoặc khí đốt cân bằng với nhiệt độ xung quanh (nhiệt độ của đất). Sau đó bắt đầu thử độ kín, công việc này cũng phải kéo dài trên 24 giờ.

12.19. Kết quả thử độ kín bằng khí nén xác định theo độ giảm áp lực trong đường ống trong thời gian

thử, có tính đến sự thay đổi nhiệt độ của khí nén và áp lực của khí quyển theo công thức:

Trong đó: P: độ giảm lực trong đường ống tính bằng %; Tđ, Tc: nhiệt độ tuyệt đối của khí nén lúc bắt đầu và lúc kết thúcthủ tình bằng ^OC đq + Pđ đh: Áp lực lúc bắt đầu tính bằng N/cm2 Pđ = Pđ đq + Pc đh: Áp lực lúc kết thúc tính bằng N/cm2 Pc = Pc đq = Pđ đh: Áp lực khí quyển lúc bắt đầu và kết thúc thử, tính bằng N/cm2 Pc đq, Pđ đh: Áp lực trên đồng hồ đo áp lực lúc bắt đầu và kết thúc thử tónh bằng N/cm2 Pc

12.20. Đường ống được coi đủ độ kín khi độ ẩm giảm áp lực trong 24 giờ tính theo công thức (12-3)

không vượt quá giá trị công thứ (12-4) dưới đây:

12.21. Đường ống trong phạm vi trạm bơm, trạm nén khí, trạm phân phối và điểm cung cấp khí phải thử

độ kín bằng nén trong 12 giờ. Độ giảm áp lực cho phép trong 12 giờ không được lớn hơn 12%. Được phép kiểm tra độ kín bằng các máy tìm rò rỉ hoặc bằng cách quét nước xà phòng lên các mối hàn nối và các chỗ nghi ngờ…Tất cả các khuyết tật phát hiện ra phải được sửa chữa triệt để.

12.22. Để rễ phát hiện các khuyết tật, khi thử bằng khí nén, phải pha thêm chất tạo mùi vào khí nén.

12.23. Thử thuỷ lực độ bền các đường ống loại II, III, IV kéo dài không ít hơn 6 giờ. Sau đó để thử độ kín

phải hạ áp lực thử đến áp lực làm việc và tiến hành kiểm tra đoạn ống cần thử. Đường ống được coi là đạt yêu cầu thử thuỷ lực về độ bền và độ kín, nếu trông 6 giờ áp suất thử không thay đổi và trên đoạn ống thử không phát hiện thấy rò rỉ.

12.24. Số lượng áp kế đặt trên đường ống để đo áp lực không được ít hơn 2cái.

12.25. Khi bơm nước vào các đường ống dẫn sản phẩm dầu và dẫn khí đốt loại I để thử thuỷ lực phải xả

thật hết không khí ra khỏi đường ống bằng các van xả khí đã bố trí sẵn trên đường ống ở những chỗ có khả năng tích tụ không khí.

12.26. Thử độ bền và độ kín các đoạn đường ống loại I được tiến hành 2 lần :

a) Thử sơ bộ bằng khí nén hoặc bằng thuỷ lực, sau khi đã hàn nối xong toàn bộ đoạn ống hoặc xong từng phần đang đặt ở mép hào hoặc trên giá kê trong bãi thi công, với áp lực thử: Pth = 1,25 p1.v pth và p1.v chú thích như trong công thức (12-1) Thời gian thử sơ bộ không ít hơn 24 giờ Đường ống được coi là chịu được thử sơ bộ, khi áp lực trong thời gian đó không thay đổi.

b) Thử lần cuối cùng với toàn bộ đường ống.

12.27. Thử thuỷ lực các đoạn đường ống trong phạm vi trạm bơm, trạm nén khí, trạm phân phối khí tiến

hành không ít hơn 2 giờ. Đường ống được coi là tốt nếu trong thời gian áp lực không thay đổi và kiểm tra không phát hiện rò rỉ.

12.28. Thử độ bền và độ kín đường ống dẫn chính dùng áp kế lò xo có đường kính không nhỏ hơn 150

mm có thang chia không lớn hơn 4/3 áp lực thử và có độ chính xác không thấp hơn 1,5 theo tiêu chuẩn TOCT 2405-63 của Liên Xô (nên dùng loại áp kế kiểu MTU) đã được kiểm nghiệm trước và được cặp chì đảm bảo.

12.29. Đo nhiệt độ không khí và khí đốt trong đường ống nên dùng nhiệt kế chất lỏng của phòng thí

nghiệm có thang đo không lớn hơn 0,1^OC.

13. Nghiệm thu đưa vào sử dụng đường ống chính dẫn dầu và sản phẩm dầu

13.1.Việc nghiệm thu đường ống dẫn chính để đưa vào sử dụng do Hội đồng nghiệm thu Bộ chủ quản tiến hành. Thành phần nghiệm thu Bộ và công việc nghiệm thu đường ống dẫn chính phải theo đúng các quy định của TCVN 4091 : 1985 “Nghiệm thu các công trình xây dựng”.

13.2. Nghiệm thu từng phần công việc do Ban nghiệm thu cơ sở tiến hành. Thành phần Ban nghiệm thu

cơ sở theo quy định của TCVM 4091 : 1985 đẫ nêu ở trên.

13.3. Cho phép Ban quản lý công trình và tổng thàu xây dựng được nghiệm thu những phâng việc còn lại

theo quy định ở chương này.

13.4. Chủ đầu tư phải trình bày cho hội đồng nghiệm thu Bộ các tài liệu sau:

a) Toàn bộ các bản vẽ thi công, trong đó đxa ghi rõ những thay đổi trong quá trình thi công;

b) Bảng kê tất cả nhứng thay đổi so với thiết kế ghi rõ nguyên nhân và kèm các giấy tờ cho phép thay đổi (giấy tờ thiết kế cho phép, giấy tờ do các cấp trên có thẩm quyền cho phép thay đổi);

c) Các giấy tờ của nhà sản xuất về ống; thiết bị, phụ tùng đường ống… trong trường hợp không có giấy tờ này thì phải có biên bản kiểm nghiệm, kiểm tra chúng.

d) Giấy tờ và lý lịch các vật liệu bọc

e) Giấy tờ và lý lịch các áp kế được đặt trên đường ống;

f) Giấy tờ về lý lịch vật liệu

g) Danh sách thợ hàn ghi văn bằng và số hiệu thợ hàn;

h) Kết quả kiểm tra mối hàn;

i) Nhật ký công tác hàn và bọc ống;

j) Các biên bản nghiệm thu về:

- Đánh giá và bạo ống (phụ lục số 2)

- Đào hào, đặt ống và lấp hào (phụ lục số 3)

- Thử sơ bộ các đoạn đường (phụ lục số 4)

- Đào hào các đoạn vượt sông (phụ lục 5) Riêng các đoạn vượt sông, hồ có biên bản tất cả các phần công việc làm trên đoạn vượt, có bản vẽ mặt cắt dọc thực hiện (trong đó có mỗc độ cao, toạ độ).

- Thổi (rửa) đường ống (phụ lục số 6)

- Thử độ bền, độ kín đường ống (phụ lục số 7)

- Lắp đặt thiết bị chống ăn mòn điện hoá (phụ lục số 8).

Chú thích: 1) Tất cả các biên bản này phải đầy đủ chữ ký và lập đúng mẫu của TCVN 4091 : 1985 và mẫu ở các phụ lục số 2 đến số 8. 2) Việc lập các biên bản phải thực hiện ngay sau khi hoàn thành xong phần công việc đó. Trong trường hợp mất biên bản phải lập ra Ban phúc tra để tiến hành kiểm tra lại thực tế và lập biên bản thay thế. Thành phần Ban phúc tra do cơ quan chủ đầu tư và cơ quan thi công, thiết kế thống nhất cử ra và do người củ chủ đầu tư làm trưởng ban. 3) Cấm không được lập lại các biên bản:

a) Các công việc thi công dưới nước của các đoạn vượt sông (phải có các biên bản thêm để lưu đề phòng mất thì có bổ sung ngay).

b) Thổi (rửa) đường ống.

c) Thử độ bền, độ kín đường ống. Việc mất văn bản ở ghi chú 3b, 3c phải được tiến hành thổi (rửa), thử độ bền, độ kín lại để lập văn bản mới.

13.5. Đường ốg đã được bàn giao, nhưng sau 6 tháng kể từ ngày thử độ bền, độ kín chưa đưa vào vận

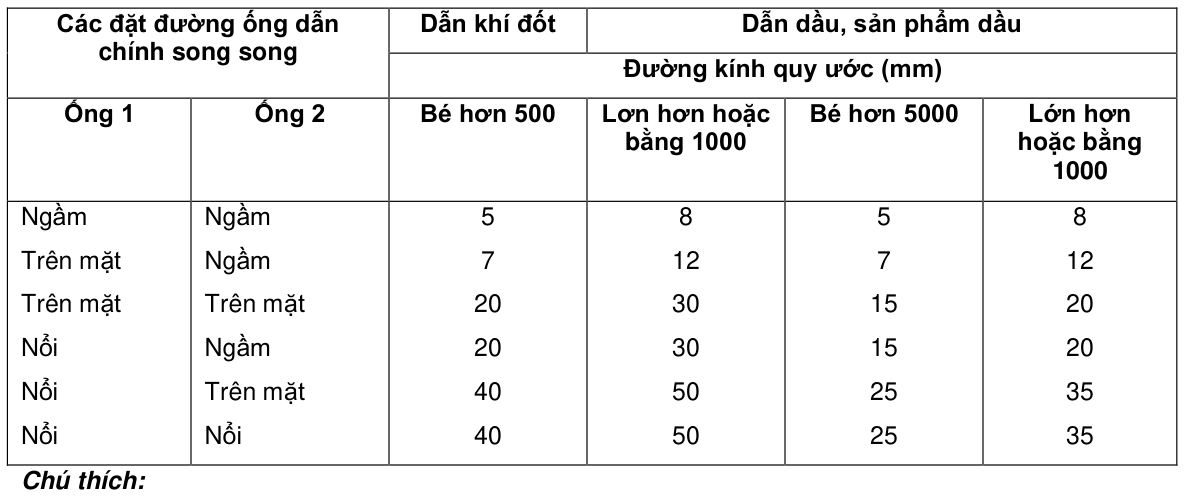

hành thì trước khi đưa vào vận hành phải thử độ bền, độ kín lại. PHỤ LỤC 1 KHOẢNG TỐI THIỂU L GIỮA CÁC TUYẾN ỐNG ĐẶT SONG SONG

1. Nếu đường ống dẫn chính chôn ngầm song song có từng đoạn nổi trên mặt… chiều dài bé hơn 100m thì khoảng các lấy theo tiêu chuẩn đặt trên mặt, nổi tương ứng và giảm đi 25%. 2) Đường ống dẫn chính có đường kính khác nhau thì lấy theo khoảng cách tối thiểu của đường ống có đưoừng kính lớn. 3) Đường ống dẫn chính khí đốt và dẫn mỏ đặt song song thì lấy theo khonảg cách của đường ống dẫn khí đốt. PHỤ LỤC 2 CỘNG HOÀ XÃ HỘI CHỦ NGHĨA VIỆT NAM Độc lập - Tự do - Hạnh phúc ----------- Ngày ……tháng…..năm… BIÊN BẢN NGHIỆM THU Phần đánh gỉ và bọc ống công trình…………. Chúng tôi gồm:

1. Ông:…………… tuổi………. Chức vụ:………………… Trình độ chuyên môn:…………………………………… Đại diện Ban quản lý công trình:………………………. 2. Ông:…………… tuổi………. Chức vụ:………………… Trình độ chuyên môn:…………………………………… Đại diện bên thi công:…………..………………………. Đã xem xét kiểm tra và nhất trí lập biên bản về nghiệm thu phần đánh gỉ và bọc ống như sau:

a) Đánh gỉ:………….. từ km…………… đến km…………. đã đánh sạch gỉ bằng……………………. (tay, máy?). kết quả đánh sạch đạt:………………….

b) Bọc ống: 1. Sơn lót :…………… pha sơn lót …………. Xăng ……………… lít……. Thời gian sơn lót:…………………………………… Chất lượng quét:………………………………………. (đều, không đều, kín ống, có chỗ hở, tốt, xấu…) 2. Bọc ống: thnàh phần bọc lớp bọc

- Tỉ lệ lớp nhựa: Nhựa đường số………. Chiếm ……..%

- Bột cao su %…………………………………………

- Chất đóng rắn (nếu có)%…………………………….

- Bột cao lanh (nếu có)%………………………………

• Vải thuỷ tinh: Kích thước………..chất lượng……….

• Giấy xi măng: Kích thước………..chất lượng……… (giấy bridôn…….) 3. Chất lượng lớp bọc

- Độ xuyên kim………….mm………

- Độ cách điện………………………

- Độ bám dính…………………% đạt

- Độ dày (từ km đến km) ……..mm…

- Độ kín:…………………………….. Kết luận: (tốt, xấu, đoạn nào bọc lại…)

c) Kết luận biên bản: cúng tôi nhất trí đánh gỉ, sơn lót, bọc ống đoạn từ km….. đến km…. Bảo đảm chất lượng đưa vào vận hành. Đại diện Ban quản lý công trình Đại diện cơ quan thi công (ký tên đóng dấu) (ký tên đóng dấu) (ghi rõ họ tên người ký) (ghi rõ họ tên người ký) Chú thích: 1) Nếu có ý kiến bảo lưu của 1 bên nào đó thì ghi ý kiến bảo lưu bên đó ở phần d/ (tiếp theo phần c/ kết luận biên bản) 2) Nếu các bên có nhiều người tham gia, vanx ghi tên đủ vào văn bản, nhưng chỉ một đại diện có thẩm quyền ký vào văn bản.

PHỤ LỤC 3 CỘNG HOÀ XÃ HỘI CHỦ NGHĨA VIỆT NAM Độc lập - Tự do - Hạnh phúc ----------- Ngày ……tháng…..năm… BIÊN BẢN NGHIỆM THU Đào hào, đặt ống và lấp hào công trình…………. Chúng tôi gồm: 1. Ông:…………… tuổi………. Chức vụ:………………… Trình độ chuyên môn:…………………………………… Đại diện Ban quản lý công trình:………………………. 2. Ông:…………… tuổi………. Chức vụ:………………… Trình độ chuyên môn:…………………………………… Đại diện bên thi công:…………..………………………. Đã xem xét kiểm tra và nhất trí lập biên bản về nghiệm thu đào hào, đặt ống và lấp hào như sau:

a) Đào hào: Từ km………… đến km…………. hào đã được đoà bằng (thủ công, máy gì) kích thước hào……….. rộng:………….. sâu:……….. mái rốc……………. Lớp đất sót đáy hào trung bình:………….. Độ phẳng đáy hào: (nếu gặp đá ghi rõ…………….. từ km……….. đến km………….. đã lót lớp đất mềm dày ……….cm)…….

b) Đặt ống vào hào: Nằm đúng vị trí………………. (nếu có nhiều ống trong hào ghi rõ khoảng cách giữa chúng)

c) Lấp hào: Từ km…….. đến …………..: Hào đã được lấp bằng (máy ủi, thủ công)……………… (Nếu đất lấp có lẫn đá, ghi rõ phủ lớp đất mềm trên ống dày……….mm) Lắp đúng cao trình: (đúng, thấp, cao)…………. (Nếu có gia cố hoặc tường chắn đất cũng ghi rõ gia cố bằng gì, tường chắn đất bằng gì? cách nhau bao nhiêu mét

d) Các cọc mốc trên tuyến: Số lượng: ………. ở km…………………m…………….. Loại cọc:…………..(không kể cọc KuK)

đ) Các hố van chắn, xả khí, xả nước; Hố van chắn………….. đường khính………… mm…………. áp lực…….. N/cm² Ở vị trí …………..km…………..m Hố van xả khí số: đường kính ……mm, áp lực ……..N/cm² Ở vị trí km+:………… m………….. Hố van xả nước số: đường kính ……mm, áp lực ……..N/cm² Ở vị trí km+:………… m………….. Kết luận: Chúng tôi nhất trí nghiệm thu đoạn ống từ km…. đến km……….

Đại diện Ban quản lý công trình Đại diện cơ quan thi công (ký tên đóng dấu) (ký tên đóng dấu) (ghi rõ họ tên người ký) (ghi rõ họ tên người ký) PHỤ LỤC 4 CỘNG HOÀ XÃ HỘI CHỦ NGHĨA VIỆT NAM Độc lập - Tự do - Hạnh phúc ----------- Ngày ……tháng…..năm… BIÊN BẢN NGHIỆM THU Thử sơ bộ các đoạn đường ống Công trình:……….. Chúng tôi gồm:……….. 1. Ông:…………… tuổi………. Chức vụ:………………… Trình độ chuyên môn:…………………………………… Đại diện Ban quản lý công trình:………………………. 2. Ông:…………… tuổi………. Chức vụ:………………… Trình độ chuyên môn:…………………………………… Đại diện bên thi công:…………..………………………. Đã trực tiếp tham gia thử sơ bộ đạo ống và nhất trí lập biên bản như sau:

- Ngày giờ tién hành thử sơ bộ: giờ ngày……………

- Độ dài đoạn ống từ km……… đến km………..

- Đường kính: …….mm, độ dày thành ống…………mm

- Máy thử mác: (thuỷ lực, khi nén)………………..

- Áp suất làm việc N/cm²

- Áp lực thử N/cm²

- Thời gian thử từ:……….. giờ phút…….., đến ……. Giờ….. phút……..

- Những khuyết tật đã xử lý:………………………

- Nếu kết quả thử (nếu là khí nén ghi độ sút DP tính theo công thức ở chương 12 tiêu chuẩn này, nếu là tuỷ lực ghi áp lực bao nhiêu?) Kết luận: Chúng tôi nhất trí nghiệm thu đoạn đường ống đã được thử sơ bộ với kết quả tốt. Đại diện Ban quản lý công trình Đại diện cơ quan thi công (ký tên đóng dấu) (ký tên đóng dấu) (ghi rõ họ tên người ký) (ghi rõ họ tên người ký) PHỤ LỤC 5 CỘNG HOÀ XÃ HỘI CHỦ NGHĨA VIỆT NAM Độc lập - Tự do - Hạnh phúc -------- Ngày ……tháng…..năm… BIÊN BẢN NGHIỆM THU ĐÀO HÀO Đoạn vượt sông…………………………. Công trình:………………………………..

Chúng tôi gồm:

a) Ông:…………… tuổi………. Chức vụ:………………… Trình độ chuyên môn:…………………………………… Đại diện Ban quản lý công trình:……………………….

b) Ông:…………… tuổi………. Chức vụ:………………… Trình độ chuyên môn:…………………………………… Đại diện bên thi công:…………..……………………….

c) Ông:…………… tuổi………. Chức vụ:………………… Trình độ chuyên môn:…………………………………… Đại diện bên thi công:…………..………………………. Đã xem xét kiểm tra và nhất trí lập biên bản về nghiệm thu hào đoạn ống vượt sông như sau: Đoạn hào: Nhánh chính dài ………..m Nhánh phụ dài………..m Tình hình hào đã đào:

• Vị trí hào đúng thiết kế:……….

- Đúng (nếu sai ghi bao nhiêu m về phía thượng hay hạ lưu)

• Sau khi xem xét mặt cắt dọc thực hiện của hào do bên thi công lập và đã được thợ lặn kiểm tra (có văn bản kèm theo) chúng tôi thấy:

- Đoạn từ km……. đến km…………. độ sâu hào………… đúng độ sâu thiết kế.

• Đoạn từ km đến km độ sâu hào chưa đạt ……… so với thiết kế là …….m Chúng tôi nhất trí chấp nhận hào và cho phép tiến hành đặt ống với điều kiện sau khi đặt ống xuống hào cho thợ lặn kiểm tra tình trạng ống. Chỗ ống bị treo hoặc là láp đất bù vào, hoặc là đào thêm hào để ống khỏi treo, hoặc là chặn thêm khối gia tải đoạn (từ km… đến km…) Đại diện Ban Đại diện cơ quan Đại diện cơ quan Quản lý công trình thiết kế thi công Chú thích: ở phụ lục 4 trong quá trình thử nếu có khuyết tật sự cố đã xử lý cũng ghi rõ. Phụ lục 5 đối cới đường ống vượt sông các biên bản nghiệm thu nhất thiết khong có bản sao. Cần làm số bản nghiệm thu nhiều hơn đề phòng mất mát. Mặt cắt dọc thực hiện do thi công lập phải có đầy đủ chữ ký và là tài liệu của công trình. PHỤ LỤC 6 CỘNG HOÀ XÃ HỘI CHỦ NGHĨA VIỆT NAM Độc lập - Tự do - Hạnh phúc ------------- Ngày ……tháng…..năm… BIÊN BẢN NGHIỆM THU Thổi (rửa) đường ống. Công trình:…………………………. Ban nghiệm thu cơ sở gồm các thành viên sau đây: Trưởng ban ông:…………………. đại diện chủ đầu tư…………. Các thành viên:………..

Ông:…………………..đại diện cơ quan thi công Ông:…………………..đại diện cơ quan thiết kế Ông:…………………..đại diện cơ quan được mời Ban nghiệm thu cơ sở nhận được các tài liệu và các bản vẽ thiết kế, các biên bản như sau: Thời gian thổi (rửa) từ…. Giờ đến …… giờ. Độ dài dạo ống thổi (rửa) từ ………km đến ……….km Loại khí nén (nước rửa):………………. (Không khí, khí đốt, nước rửa ở đâu, độ ngọt, độ trong, rửa có dùng công làm sạch không, đường kính pít tông…) Áp lực thổi (rửa):……N/cm² Thiết bị thổi (rửa): máy nén khí (máy bơm) Mác máy:……………………. Tính bằng kỹ thuật máy:…………………

• Thể tích bình đượng khí nén hoạc khối lượng nước rửa …..m³

• Tốc độ khí nén (nước) cuối đường ống:…….m/s

• Kết quả thổi (rửa); khí (nước) thoát ra lúc đầu (mô tả)……………

- Khí (nước) thoát ra lúc cuối (mô tả)………………………..

- Kết thúc khi (nước sạch), (trong) để tay vào dòng (nước) không gặp bụi (cát sạn) v.v Kết luận:……………… Ý kiến đặt biệt của các thành viên (nếu có)…………. Trưởng ban nghiệm thu cơ sở Ký tên Các thành viên Đại diện thiết kế Đại diện thi công Đại diện cơ quan được mời PHỤ LỤC 7 CỘNG HOÀ XÃ HỘI CHỦ NGHĨA VIỆT NAM Độc lập - Tự do - Hạnh phúc --------- Ngày ……tháng…..năm… BIÊN BẢN NGHIỆM THU Thử độ bền và độ kín của đường ống Công trình:……………….. Ban nghiệm thu cơ sở gồm:

• Trưởng ban:……………… Ông: ……………………. đại diện chủ đầu tư.

• Các thành viên:……….. Ông:…………………..đại diện cơ quan thi công Ông:…………………..đại diện cơ quan thiết kế Ông:…………………..đại diện cơ quan được mời Ban nghiệm thu cơ sở nhận được các tài liệu và các bản vẽ thiết kế, các biên bản như sau: a. Thử độ bền:

1. Đường ống được thử ……. Từ km……….. đến km…… dài …………..km Gồm có: Các đoạn vượt sông (nếu có):…………. Các thiết bị trên tuyến (nếu có các loại van):………. 2. Chất thử (khôngkhí, khí đốt hay nước ngọt)

- Đặc tính………..

- Nguồn…………… 3. Thiết bị dùng để thử (máy nén khí, máy bơm). Mác……………………. Tính năng kỹ thuật cơ bản……………… 4. Thời gian thử từ …..giờ……..ngày đến ….giờ….…ngày Tổng thời gian thử:………….. giờ………… 5. Áp lực thử……………….. N/cm²……………….. 6. Mô tả thử nghiệm (những nét chính, chú ý về xủa lý khuyết tật sự cố nếu có) 7. Kết quả thử độ bền:…………………….. Công thức tính toán………………. kết quả tính toán……………….

a) Kết luận thử độ bền:…………………

b) Thử độ kín:……………………. 1. Thời gian thử từ: ……….giờ………… ngày đến ………..giờ…….ngày 2. Áp lực thử………………………………….N/cm²……………………… 3. Mô tả cách thử…………………………………………(những nét chính) 4. Kết quả thử độ kín………………… Công thức tính………………….kết quả tính toán:………………………… 5. Kết luận thử độ kín………………

c) Kết luận chung:…………..

d) Ý kiến đặc biệt của các thành viên………………. Trưởng ban nghiệm thu cơ sở Ký tên Các thành viên Đại diện thiết kế Đại diện thi công Đại diện cơ quan được mời Ghi chú: Có thể lập phần thử độ bền riêng độ kín riêng. PHỤ LỤC 8 CỘNG HOÀ XÃ HỘI CHỦ NGHĨA VIỆT NAM Độc lập - Tự do - Hạnh phúc -------------- Ngày ……tháng…..năm… BIÊN BẢN NGHIỆM THU Lắp đặt thiết bị chống ăn mòn điện há Công trình………………..

Chúng tôi gồm:

a) Ông:…………… tuổi………. Chức vụ:………………… Trình độ chuyên môn:…………………………………… Đại diện Ban quản lý công trình:……………………….

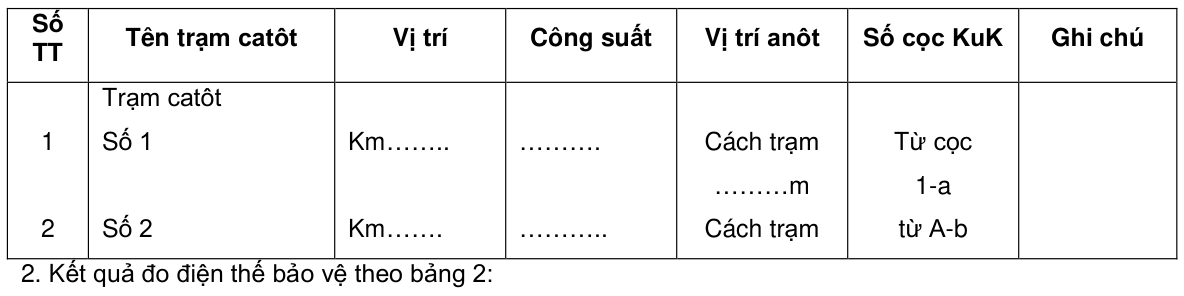

b) Ông:…………… tuổi………. Chức vụ:………………… Trình độ chuyên môn:…………………………………… Đại diện bên thi công:…………..………………………. Chúng tôi nhất trí lập biên bản nghiệm thu phần chống ăn mòn điện hoá như sau: 1. Danh sách các trạm catôt: theo bảng dưới đây:

Bảng số 1:

Bảng 2

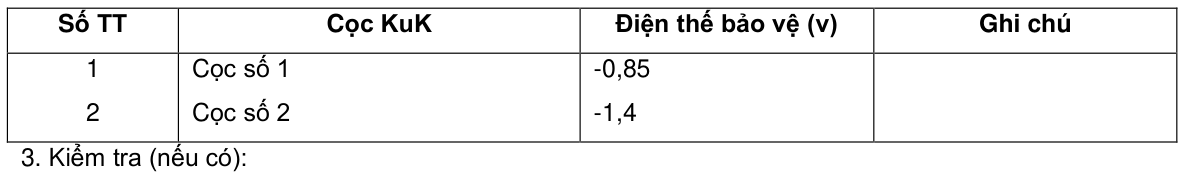

4. Kết luận: Qua xem xét bảng 1 và bảng 2 và kiểm tra thực tế, chúng tôi nhất trí đánh giá:

• Vị trí , công suất các trạm catốt (đúng, thiếu, đủ)

• Vị trí, trị số các anôt nối đất (đúng, thiếu, đủ)

• Vị trí, số lượng cọc KuK (đúng, thiếu, đủ) Toàn bộ hệ bảo vệ bảo đảm hạot động tốt. Đại diện Ban quản lý công trình Đại diện cơ quan thi công (ký tên đóng dấu) (ký tên đóng dấu) Ghi chú: Nếu bảo vệ Prôtectơ thì bảng 1 thay vị trí trạm catôt bằng vị trí nhóm prôtectơ không anốt.

Bảng 2 đo và ghi gí trị bảo vệ prôtectơ. PHỤ LỤC 9 KẾT CẤU LỚP BỌC BẰNG MATÍT BITUM

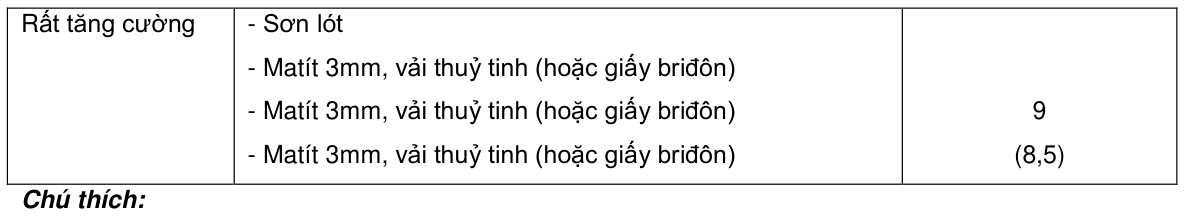

• Số ngoài dấu ngoặc dùng loại matít bitum phối liệu khoáng.

• Số trong dấu ngoặc dùng loại matít bitum cao su. PHỤ LỤC 10 KẾT CẤU LỚP BỌC BẰNG MÀNG CHẤT DẺO

PHỤ LỤC 11 THỜI HẠN THI CÔNG CÔNG TRÌNH ĐƯỜNG ỐNG DẪN CHÍNH
