TIÊU CHUẨN QUỐC GIA VẢI ĐỊA KỸ THUẬT - PHƯƠNG PHÁP THỬ - PHẦN 5: XÁC ĐỊNH ÁP LỰC KHÁNG BỤC Geotextile - Standard test method - Part 5: Geotextile - Standard test method for hydraulic bursting strength
1. Phạm vi áp dụng
Tiêu chuẩn này quy định phương pháp xác định áp lực kháng bục của vải địa kỹ thuật.
2. Tài liệu viện dẫn
TCVN 8222:2009, Vải địa kỹ thuật - Qui định chung về lấy mẫu, thử mẫu và xử lý thống kê.
3. Thuật ngữ và định nghĩa
3.1 Vải địa kỹ thuật (geotextile):
Vải địa kỹ thuật viết tắt là "vải ĐKT", là loại vải được sản xuất từ polyme tổng hợp, khổ rộng, dạng dệt, dạng không dệt hoặc dạng phức hợp có chức năng gia cố, phân cách, bảo vệ, lọc, tiêu thoát nước. Vải ĐKT được sử dụng cùng với các loại vật liệu khác nhau: đất, đá, bê tông... trong xây dựng công trình;
3.2 Vải ĐKT không dệt (non woven geotextile):
Vải ĐKT không dệt là loại vải gồm các sợi vải phân bố ngẫu nhiên (không theo một hướng nhất định nào). Các sợi vải được liên kết với nhau bằng phương pháp xuyên kim thì gọi là vải không dệt - xuyên kim (needle punched geotextile), bằng phương pháp ép nhiệt thì gọi là vải không dệt - ép nhiệt (heat bonded geotextile), bằng chất kết dính hóa học thì gọi là vải không dệt - hóa dính (chemical bonded geotextile);
3.3 Vải ĐKT dệt (woven geotextile):
Vải ĐKT dệt là loại vải được sản xuất theo phương pháp dệt trong đó các sợi vải hoặc các bó sợi được sắp xếp theo hai phương vuông góc với nhau;
3.4 Vải ĐKT phức hợp (composite geotextile):
Vải ĐKT phức hợp là loại vải được kết hợp bởi các bó sợi polyester có cường độ chịu kéo cao và độ giãn dài kéo đứt nhỏ với một lớp vải không dệt có khả năng thấm nước tốt;
3.5 Áp lực kháng bục (Bursting Strength)
Áp lực kháng bục là giá trị áp lực lớn nhất tác động lên mặt vải, tính bằng kilopascal (kPa) nhận được đến khi mẫu bị phá vỡ hoàn toàn.
4. Nguyên tắc
Mẫu thử được kẹp giữa ngàm kẹp hình vành khăn và màng ngăn (màng ngăn có thể giãn ra được) của thiết bị thử nghiệm tạo áp lực nén. Dưới áp lực nén tác động lên màng ngăn làm cho mẫu vải bị biến dạng đến bục (phá vỡ). Từ đó xác định được giá trị lực kháng bục là giá trị áp lực nén lớn nhất để làm mẫu thử bị bục được ghi lại trên đồ thị hoặc trên đồng hồ áp lực của thiết bị.
CHÚ THÍCH: thí nghiệm áp dụng đối với vải ĐKT không dệt, đối với vải ĐKT dệt cường độ chịu kéo không lớn hơn 40 kN/m.
5. Điều kiện phòng thử nghiệm
6. Mẫu thử
6.1 Chuẩn bị mẫu thử
6.1.1 Lấy mẫu và lựa chọn
a) Lấy mẫu đưa về phòng thử nghiệm Lấy một đoạn vải có chiều rộng chiếm hết chiều khổ của cuộn vải và chiều dài khoảng 4,0 m theo chiều cuộn từ mỗi cuộn vải trong lô mẫu, loại bỏ không nhỏ hơn 2 m phần vải ngoài cùng của cuộn vải (mẫu có thể được lấy từ nhà máy sản xuất, kho hoặc nơi bảo quản ở hiện trường). Trong trường hợp tranh chấp, không sử dụng phần vải xung quanh lõi cuộn vải để thử nghiệm.
b) Phạm vi lựa chọn cắt mẫu thử: cắt một số mẫu thử từ mỗi đoạn vải đã được xác định theo từng hướng. Không lấy mẫu thử trong phạm vi 1 phần 20 chiều rộng của vải hoặc 150 mm tính từ mép vải (biên của cuộn vải).
6.1.2 Số lượng thử
6.1.2.1 Qui định thông thường Trên mỗi đoạn vải cắt một tập mẫu tối thiểu 5 mẫu thử.
6.1.2.2 Khi có sự tranh chấp hoặc có qui định và thỏa thuận khác trong yêu cầu kỹ thuật, số lượng mẫu thử trong tập mẫu thử đối với một chỉ tiêu sao cho có thể có được 95 % xác suất tin cậy của kết quả thử nghiệm với giá trị không vượt quá 5 % so với giá trị trung bình của mỗi đoạn vải ứng với mỗi chiều cuộn và chiều khổ, xem TCVN 8222:2009 mục 6.
6.1.2.3 Gia công mẫu thử Cắt các mẫu thử hình vuông kích thước không nhỏ hơn (200 x 200) mm.
6.2 Mẫu thử thông thường
Mẫu thử thông thường được tiến hành ở trạng thái khô. Khi có yêu cầu, việc thử nghiệm có thể tiến hành trong điều kiện mẫu ở trạng thái ướt.
6.3 Xử lý mẫu thử
6.3.1 Mẫu ở trạng thái khô Đưa các mẫu thử về sự cân bằng độ ẩm trong khí quyển để thử nghiệm. Sự cân bằng đạt được khi độ tăng khối lượng của mẫu thử trong những lần cân liên tiếp với khoảng thời gian không dưới 2 giờ không vượt quá 0,1 % khối lượng của mẫu thử.
CHÚ THÍCH: Trong thử nghiệm thông thường có thể chỉ cần để mẫu thử ở điều kiện không khí chuẩn trong khoảng thời gian hợp lý trước khi thử nghiệm. Phần lớn các trường hợp đều cho thấy khoảng thời gian 24 giờ trong điều kiện phòng thử nghiệm là chấp nhận được. Tuy nhiên, một số loại sợi của mẫu thử thể hiện tốc độ cân bằng độ ẩm chậm, khi nhận được mẫu còn ướt. Trạng thái này của mẫu thử không được chấp thuận trong trường hợp xảy ra tranh chấp.

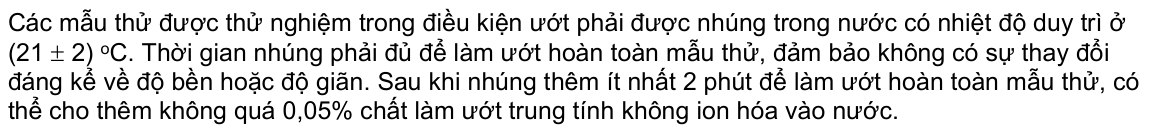

6.3.2 Mẫu ở trạng thái ướt
Khi thử nghiệm mẫu thử ở trạng thái ướt, thời gian thử nghiệm không quá 20 phút sau khi lấy mẫu thử ra khỏi nước
7. Thiết bị, dụng cụ

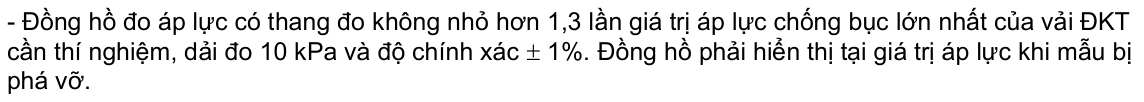

7.1 Thiết bị tạo áp lực nén

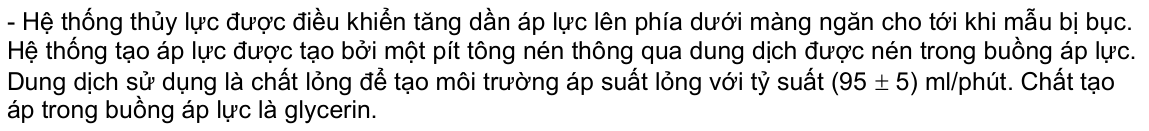

- Bộ phận tạo áp lực nén loại bơm thủy lực.
CHÚ THÍCH: ethylen glycol có thể thay thế cho glycerin.

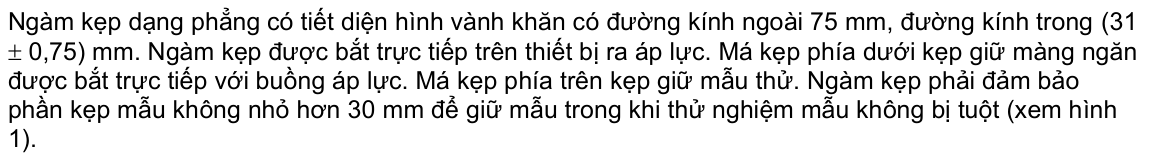

7.2 Ngàm kẹp
7.3 Dụng cụ đo kích thước của mẫu thử
Dụng cụ đo kích thước của mẫu thử có thể sử dụng các dưỡng mẫu có kích thước chuẩn hoặc thước đo có độ chính xác 1 mm.
7.4 Thiết bị làm ấm
Bề ngâm mẫu hoặc thiết bị phun tạo nước nhỏ giọt.

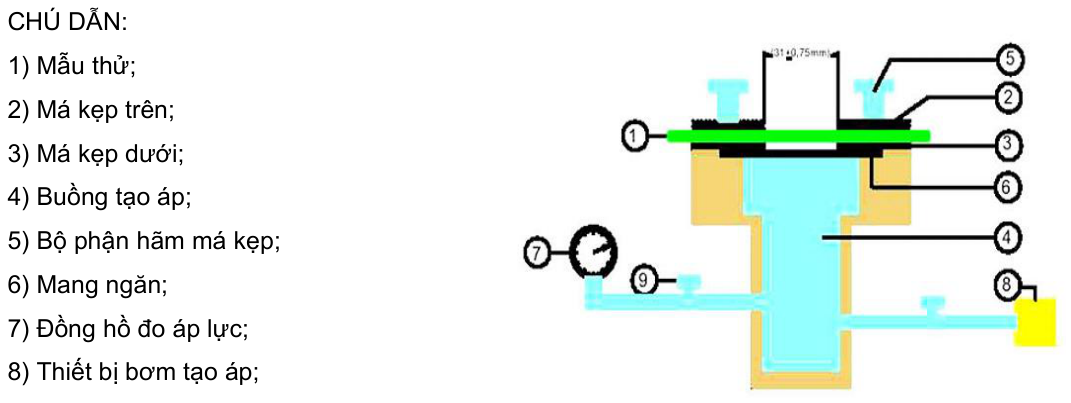

- Van khóa. Hình 1 - Sơ đồ thiết bị thử nghiệm áp lực chống bục
8. Cách tiến hành
8.1 Vận hành thiết bị nén
- Điều chỉnh đồng hồ đo áp lực để kim về giá trị 0 kPa.
- Đặt kim chết của đồng hồ đo áp lực về giá trị 0 kPa, hoặc đặt chế độ làm việc của các thiết bị tự ghi số liệu thử nghiệm.
8.2 Cách lắp mẫu thử vào ngàm kẹp
Đưa mẫu thử vào giữa chính giữa má kẹp dưới. Lắp má kẹp trên, ép hai má kẹp đủ chặt để đảm bảo không có sự trượt hoặc hư hại đối với mẫu thử trong quá trình nén.
8.3 Tiến hành thử
- Kiểm tra thứ tự từ 8.1 đến 8.2 và cho thiết bị chạy cho tới khi mẫu bục hoàn toàn.
- Lưu các số liệu thu được trong suốt quá trình thử nghiệm.
- Tiếp tục lặp lại tuần tự các bước trên cho tới khi thử nghiệm hết số lượng mẫu thử.
9. Tính toán
9.1 Loại bỏ các kết quả dị thường
Theo quy định của TCVN 8222:2009 và gia công lại mẫu thử, xem mục 6.
9.2 Tính các giá trị của mẫu riêng lẻ
Giá trị áp lực kháng bục là giá trị áp lực nén lớn nhất (ký hiệu là Pcb) của từng mẫu, đơn vị kPa.
9.3 Các giá trị tiêu biểu
Các giá trị tiêu biểu được xác định bởi các giá trị thu được từ các mẫu thử riêng lẻ với độ chính xác như sau:
a) Áp lực kháng bục chính xác tới 5 kPa.
CHÚ THÍCH: Loại bỏ các kết quả dị thường theo 9.1 không đưa vào tính toán. Tuy nhiên, các kết quả này cần ghi lại và báo cáo riêng.
b) Đối với mỗi tính chất, các giá trị tiêu chuẩn sau đây cần được xác định:
- Giá trị trung bình;
- Độ lệch chuẩn;
- Hệ số biến thiên. (theo TCVN 8222:2009, mục 6)
9.4 Yêu cầu đối với việc thử thêm
9.4.1 Khả năng lặp lại các kết quả Khi hệ số biến đổi theo quy định tại 9.3 vượt quá 20 % cần phải tăng số mẫu thử nhiều lên để thu được kết quả có giới hạn sai số cho phép theo quy định của TCVN 8222:2009 và số lượng các mẫu thử yêu cầu được tính theo TCVN 8222:2009, mục 6.
9.4.2 Các giới hạn sai số Kiểm tra các kết quả thu được theo qui định tại 9.3 để đảm bảo các giới hạn sai số thực tế không vượt quá giới hạn qui định. Sai số kết quả thử nghiệm được coi là thỏa mãn nếu số lần thử nghiệm
tính theo TCVN 8222:2009 không vượt quá kết quả thực tế. Nghĩa là các kết quả thử nghiệm đã thỏa mãn khi thử nghiệm đủ số lần và đáp ứng yêu cầu của 9.3.
CHÚ THÍCH: Kết quả thử nghiệm theo tiêu chuẩn này có thể so sánh với kết quả thử theo tiêu chuẩn ASTM D 3786 đối với cùng loại mẫu thử.
10. Báo cáo thử nghiệm
Báo cáo thử nghiệm bao gồm các nội dung sau: 1) Viện dẫn tiêu chuẩn này; 2) Loại mẫu thử nghiệm (vật liệu hoặc sản phẩm); 3) Số lượng các mẫu thử được thử nghiệm; 4) Trạng thái của mẫu thử nghiệm (ướt hay khô); 5) Kiểu, chủng loại thiết bị thử nghiệm; 6) Các giá trị tiêu biểu: áp lực kháng bục trung bình của cuộn vải, tính bằng kPa; 7) Các giá trị riêng lẻ: áp lực kháng bục của các mẫu thử trong tập mẫu thử nghiệm của cuộn vải, tính bằng kPa; 8) Người thí nghiệm; 9) Người kiểm tra; 10) Ngày thí nghiệm; 11) Điều kiện về nhiệt độ, độ ẩm khi thử nghiệm; 12) Các thay đổi về điều kiện, qui trình thử so với tiêu chuẩn này nếu có; 13) Thông tin về kết quả bị loại bỏ kể cả nguyên nhân không dùng các kết quả đó để đánh giá các trị số tiêu biểu; và các mục khác khi yêu cầu.
