TCVN 9205:2012 — Cát nghiền cho bê tông và vữa
Trạng thái: Bản chuyển từ PDF trong kho Drive, đang hậu kiểm. Bảng, hình và trang có ký hiệu/bố cục phức tạp giữ bằng ảnh từ PDF; nội dung trong ảnh chưa tìm kiếm hoặc chỉnh sửa như văn bản được. Chưa đối chiếu độc lập toàn bộ với bản phát hành chuẩn.
Hồ sơ VSQI ghi còn hiệu lực (A); tra cứu ngày 13/10/2026.
Danh mục tiêu chuẩn cùng lĩnh vực.
Nguồn đối chiếu: PDF là bản dàn lại; chưa đối chiếu độc lập toàn bộ với bản phát hành chuẩn.
TIÊU CHUẨN QUỐC GIA
TCVN 9205 : 2012 CÁT NGHIỀN CHO BÊ TÔNG VÀ VỮA Crushed sand for concrete and mortar
Lời nói đầu
TCVN 9205 : 2012 được chuyển đổi từ TCXDVN 349:2005 theo quy định tại khoản 1 Điều 69 của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật và điểm a khoản 1 Điều 7 Nghị định số 127/2007/NĐ-CP ngày 1/8/2007 của Chính phủ quy định chi tiết thi hành một số điều của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật.
TCVN 9205 : 2012 do Viện Vật liệu xây dựng - Bộ Xây dựng biên soạn, Bộ Xây dựng đề nghị, Tổng cục Tiêu chuẩn Đo lường Chất lượng thẩm định, Bộ Khoa học và Công nghệ công bố. CÁT NGHIỀN CHO BÊ TÔNG VÀ VỮA Crushed sand for concrete and mortar
1. Phạm vi áp dụng
Tiêu chuẩn này áp dụng cho cát nghiền được sản xuất bằng cách nghiền các loại đá tự nhiên có cấu trúc đặc chắc đến các cỡ hạt đạt yêu cầu dùng để chế tạo bê tông và vữa.
2. Tài liệu viện dẫn
Các tài liệu viện dẫn sau là cần thiết khi sử dụng tiêu chuẩn này. Đối với các tài liệu viện dẫn ghi năm công bố thì áp dụng bản được nêu. Đối với các tài liệu viện dẫn không ghi năm công bố thì áp dụng phiên bản mới nhất, bao gồm các bản sửa đổi (nếu có).
TCVN 344:1986, Cát xây dựng - Phương pháp xác định hàm lượng sét.
TCVN 7572-1:2006, Cốt liệu cho bê tông và vữa - Phương pháp thử - Phần 1. Lấy mẫu.
TCVN 7572-2:2006, Cốt liệu cho bê tông và vữa - Phương pháp thử - Phần 2. Xác định thành phần hạt.
TCVN 7572-14:2006, Cốt liệu cho bê tông và vữa - Phương pháp thử - Phần 14. Xác định khả năng phản ứng kiềm - silic.
TCVN 7572-15:2006, Cốt liệu cho bê tông và vữa - Phương pháp thử - Phần 15. Xác định hàm lượng clorua.
3. Yêu cầu kỹ thuật
3.1. Theo giá trị mô đun độ lớn, cát nghiền được phân ra hai nhóm chính:
- Cát thô khi mô đun độ lớn trong khoảng từ lớn hơn 2,0 đến 3,3.
- Cát mịn khi mô đun độ lớn trong khoảng từ 0,7 đến 2,0.

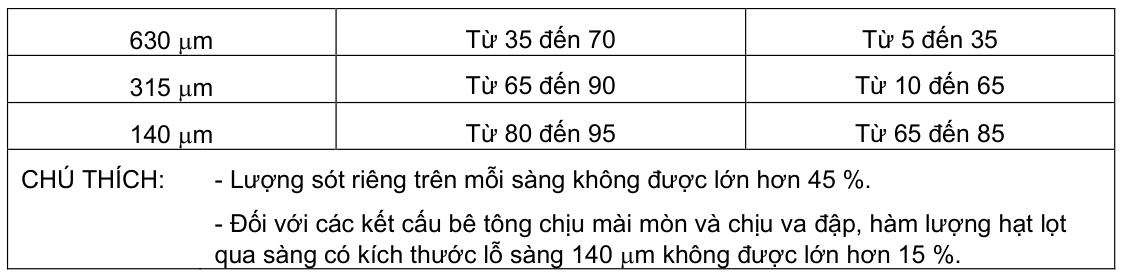

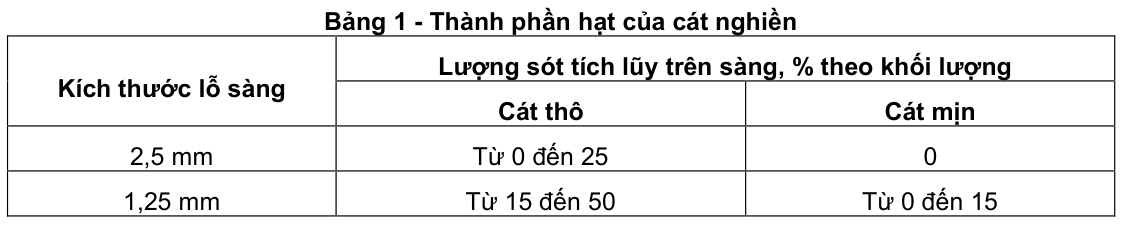

3.2. Thành phần hạt của cát nghiền, biểu thị qua lượng sót tích lũy trên sàng, nằm trong phạm vi
quy định trong Bảng 1.
3.3. Cát thô được sử dụng chế tạo bê tông và vữa. Cát mịn chỉ được sử dụng chế tạo vữa.
3.4. Hàm lượng hạt trên sàng có kích thước lỗ sàng 5 mm đối với cát nghiền dùng chế tạo vữa,
phần trăm theo khối lượng, không lớn hơn 5 %.

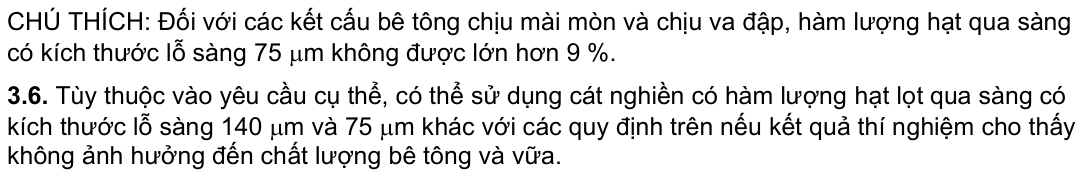

- Đối với cát thô: 16 %
- Đối với cát mịn: 25 %
3.7. Hàm lượng hạt sét không lớn hơn 2 %.

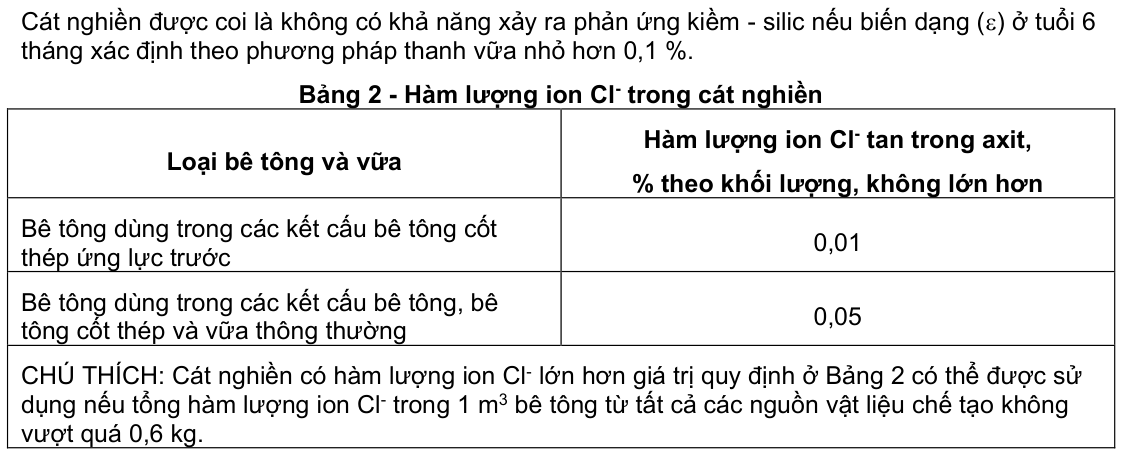

3.8. Hàm lượng clorua trong cát nghiền, tính theo ion Cl- tan trong axit, quy định trong Bảng 2.
3.9. Cát nghiền được sử dụng khi khả năng phản ứng kiềm - silic của cát kiểm tra theo phương
pháp hóa (TCVN 7572-14:2006) nằm trong vùng cốt liệu vô hại. Khi kết quả kiểm tra khả năng phản ứng kiềm - silic của cát nghiền nằm trong vùng có khả năng gây hại thì phải thí nghiệm kiểm tra bổ sung theo phương pháp thanh vữa (TCVN 7572-14:2006) để đảm bảo chắc chắn vô hại.
4. Phương pháp thử
4.1. Lấy mẫu thử theo TCVN 7572-1:2006.
4.2. Xác định thành phần hạt theo TCVN 7572-2:2006.
4.3. Xác định hàm lượng sét theo TCVN 344:1986.
CHÚ Ý: Khi tiến hành lấy 100 mL nước đục ở độ sâu 100 mm và 100 mL nước cất phải định lượng bằng pipét 100 mL để đảm bảo độ chính xác.
4.4. Xác định khả năng phản ứng kiềm - silic trong cát nghiền bằng phương pháp hóa học theo
TCVN 7572-14:2006.
4.5. Xác định khả năng phản ứng kiềm - silic trong cát nghiền bằng phương pháp thanh vữa theo
TCVN 7572-14:2006.
4.6. Xác định hàm lượng ion Cl- theo TCVN 7572-15:2006.

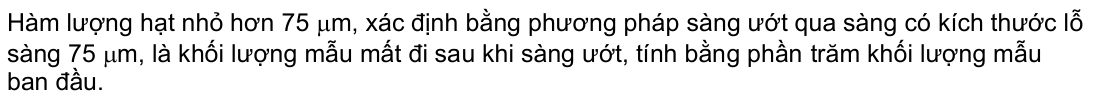

4.7.1. Nguyên tắc
4.7.2. Thiết bị, dụng cụ
- Cân kỹ thuật, độ chính xác 0,1 g.
- Thùng đựng mẫu có kích thước đủ để chứa mẫu và nước, cho phép khi khuấy không làm mất mẫu và nước.
- Khay đựng mẫu bằng kim loại.

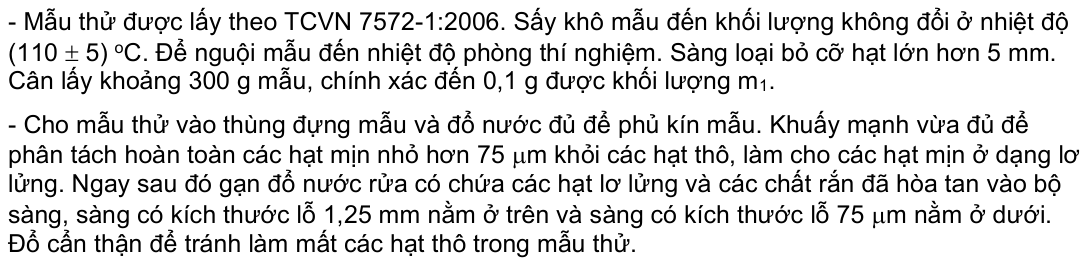

4.7.3. Cách tiến hành

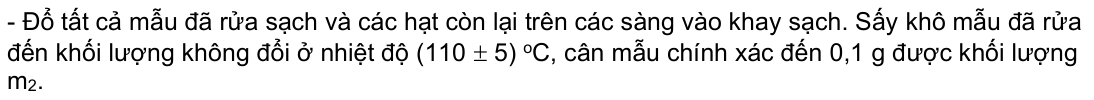

- Đổ thêm nước vào trong thùng, khuấy mẫu và gạn đổ nước như trước. Lặp lại quá trình này cho đến khi nước rửa trong thì dừng.

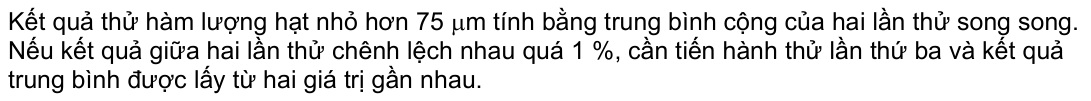

4.7.4. Biểu thị kết quả

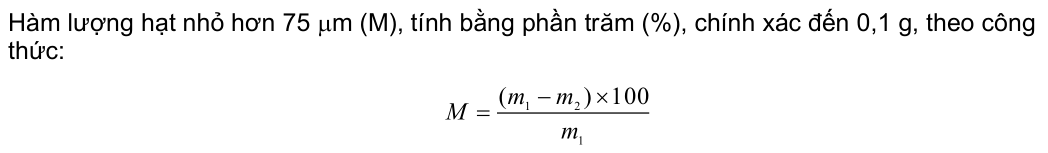

Trong đó: m1: khối lượng mẫu sấy khô trước khi rửa, tính bằng g m2: khối lượng mẫu sấy khô sau khi rửa, tính bằng g
5. Vận chuyển và bảo quản
5.1. Mỗi lô cát nghiền phải có giấy chứng nhận chất lượng kèm theo, trong đó ghi rõ:
- Tên cơ sở cung cấp, địa chỉ, điện thoại, fax;
- Loại đá gốc tự nhiên dùng sản xuất cát nghiền;
- Số lô và khối lượng;
- Kết quả thí nghiệm các chỉ tiêu, tính chất của cát nghiền.
5.2. Cát nghiền được vận chuyển bằng xà lan, tàu hỏa, ôtô hoặc bằng các phương tiện khác mà
không làm biến đổi các tính chất cơ, lý và hóa học của cát nghiền.
