TCVN 3996:1985 KHO GIỐNG LÚA - TIÊU CHUẨN THIẾT KẾ

TIÊU CHUẨN VIỆT NAM

TCVN 3996:1985 KHO GIỐNG LÚA - TIÊU CHUẨN THIẾT KẾ Seed rice warehouses - Design standard Tiêu chuẩn này áp dụng đến lập luận chứng kinh tế kĩ thuật, thiết kế xây dựng mới, thiết kế cải tạo các loại kho giống lúa trong phạm vi toàn quốc. Tiêu chuẩn này khuyến khích áp dụng đến thiết kế kho giống lúa ở hợp tác xã nông nghiệp, ở khu vực kinh tế tập thể và có thể áp dụng đến thiết kế các loại kho giống cây trồng bảo quản ở dạng hạt.

1. Quy định chung

1.1. Kho giống lúa là một cụm công trình bảo quản hạt giống lúa các loại.

1.2. Kho giống lúa phân thành các loại sau:

1.2.1. Theo đối tượng bảo quản:

- Kho giống nguyên chủng;

- Kho giống cấp I;

- Kho giống cấp II;

- Kho giống cấp III;

1.2.2. Theo mức độ đầu tư xây dựng:

- Kho lạnh;

- Kho bán cơ giới;

- Kho thủ công. Chú thích: 1. Kho lạnh được thiết kế đề bảo quản hạt giống nguyên chủng và cấp I. Kho bán cơ giới được thiết kế đề bảo quản hạt giống lúa cấp I, cấp II và cấp III có quy mô lớn hơn hoặc bằng 2000 tấn. Kho thủ công được thiết kế đề bảo quản hạt giống lúa cấp II có quy mô nhó hơn hơn hoặc bằng 200 tấn và cấp III có quy mô nhỏ hơn 2000 tấn. 2. Trong nội dung tiêu chuẩn này chủ yếu đề cập đến yêu cầu thiết kế kho thủ công và kho bán cơ giới.

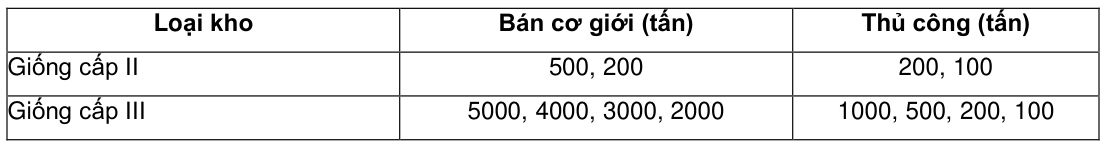

1.3. Quy mô mức chứa của kho giống nguyên chủng và cấp I lấy theo tính toán trong luận chứng kinh tế

kĩ thuật. Quy mô và sức chứa của kho giống lúa cấp II và cấp III lấy theo số liệu quy định trong bảng 1

Bảng 1

Vùng công thức, bảng hoặc hình trong PDF — trang 3, phần 1

1.4. Cấp công trình kho giống lúa lấy theo tiêu chuẩn "Phân cấp nhà và công trình.

Nguyên tắc cơ bản” hiện hành. Cấp công trình kho giống lúa được quy định như sau:

- Kho lạnh xây dựng theo công trình cấp II;

- Kho bán cơ giới xây dựng theo công trình cấp III;

- Kho thủ công xây dựng theo công trình cấp IV;

- Các loại công trình phục vụ xây dựng theo công trình cấp IV.

2. Yêu cầu về khu đất xây dựng và bố trí tổng mặt bằng kho giống lúa

2.1. Khu đất xây dựng kho giống lúa phải bảo đảm:

ở vị trí thuận tiện của vùng sản xuất nông nghiệp mà kho giống cần phục vụ Cao ráo, để thoát nước; Giao thông thuận tiện; Dễ dàng cung cấp điện nước.

2.2. Khoảng cách giữa khu đất xây dựng kho giống lúa và điểm dân cư không nhỏ hơn 100m.

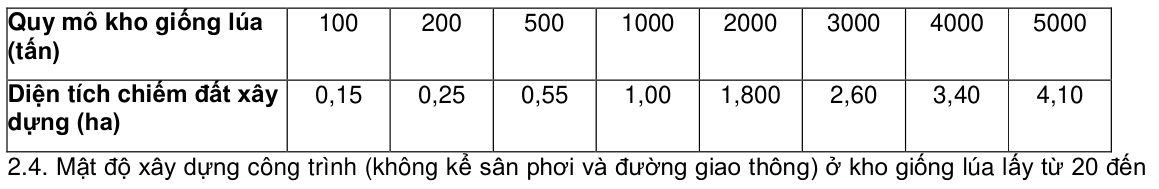

2.3. Diện tích chiếm đất xây dựng của kho giống lúa được quy định trong bảng 2.

Bảng 2

Vùng công thức, bảng hoặc hình trong PDF — trang 4, phần 1

30%.

2.5. Hướng của nhà kho phải thuận lợi cho thông gió và tránh mưa hắt.

2.6. Kho giống lúa cần được bố trí ở cuối hướng gió chủ đạo so với nhà ở và công trình công cộng và

đầu hướng gió chủ đạo so với các trại chăn nuôi, nhà ủ phân và công trình xử lí nước thải.

2.7. Khoảng cách giữa các công trình ở kho giống lúa lấy theo tiêu chuẩn "Thiết kế nhà công nghiệp".

2.8. Đường giao thông trong kho giống lúa phải bảo đảm thuận tiện cho sự vận hành của các phương

tiện vận chuyển và xuất nhập hạt giống lúa. Chiều rộng mặt đường nếu dùng cho ôtô lấy từ 3 đến 3,5m, nếu dùng cho xe cải tiến và người đi bộ lấy từ 1,5 đến 1,8m. Chú thích: 1. Đường giao thông ở khu vực xuất nhập hạt giồng lúa có thể kết hợp với sân phơi. 2. Khi thiết kế đường giao thông dùng cho ôtô cần chú ý nơi quay đầu của xe. 3. Không thiết kế đường cấp phối cho khu vực nhà kho

2.9. Kho giống cần thiế kế hàng rào bảo vệ. Khoảng cách từ mép nhà kho đến hàng.

3. Nội dung công trình và yêu cầu về giải pháp thiết kế

3.1. Những công trình kho giống lúa bao gồm:

Nhà kho; Nhà chế biến; Sân phơi; Phòng kiểm nghiệm và thí nghiệm;

Nơi cân xuất nhập; Công trình phụ như kho bao bì, kho vật liệu phụ, kho dụng cụ và hoá chất v.v... Nhà thường trực, bảo vệ, cổng và hàng rào.

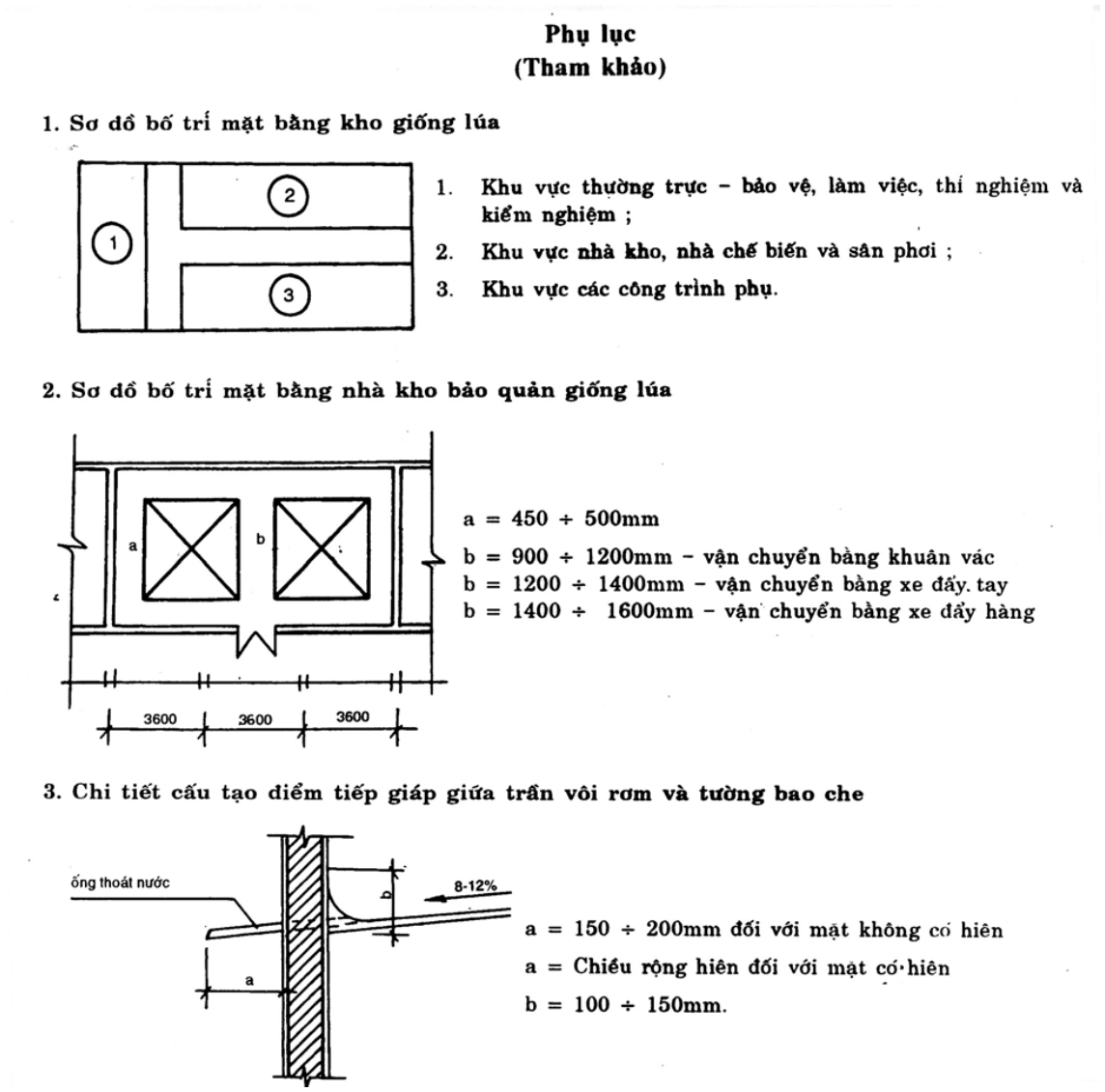

3.2. Nguyên tắc tổ chức dây chuyền hoạt động (công nghệ) của kho giống lúa xem sơ đồ ở phần phụ lục.

3.3. Các giải pháp thiết kế công ty xây dựng ở kho giống lúa phải đáp ứng các yêu cầu về dây chuyền

hoạt động, phương thức bảo quản, tuân theo mô đun thống nhất trong xây dựng, phù hợp với cấp công trình và quy hoạch mặt bằng kho giống lúa cũng như bảo đảm mối liên hệ hữu cơ với các công trình có liên quan trong khu vực kho giống lúa.

3.4. Các giải pháp kết cấu công trình cần chú trọng áp dụng rộng rãi nguyên vật liệu địa phương nhất là

đối với công trình cấp IV và tăng cường sử dụng các cấu kiện đến sẵn đối với các công trình cấp II và III.

3.5. Diện tích xây dựng nhà kho được xác định theo công thức:

Vùng công thức, bảng hoặc hình trong PDF — trang 5, phần 1

Trong đó: Sk: Diện tích xây dựng nhà kho (m²); Q: Khả năng chứa của kho (tấn); k: Hệ số sử dụng lấy từ 0,68 đến 0,75; q: Tiêu chuẩn chứa trên 1m2 phụ thuộc vào phương thức bảo quản: 1 Đổ rời: q = 1tấn/m²; Đóng bao: q = 0,7tấn/m²; Chú thích: Diện tích xây dựng một nhà kho chỉ nên nằm trong giới hạn sau: 100m² < Sk < 500m².

3.6. Nội dung và chỉ tiêu diện tích sử dụng của các công trình phục vụ và được quy định trong bảng 3.

3.7. Ngoài những công trình phục vụ quy định ở bảng 3 có thể bố trí thêm: Một khu vệ sinh với diện tích

không lớn hơn: 12m² với 500 tấn < Q < 1000 tấn; 16m² với Q > 1000 tấn; 1 giếng nước nếu không có nước máy; 1 bếp nấu ăn nhưng bảo đảm cách xa khu vực kho ít nhất là 20m..

3.8. Có thể thiết kết hợp khối các công trình như sau:

Nhà thường trực, bảo vệ, nhà làm việc với phòng kiểm nghiệm và thí nghiệm; Kho bao bì và vật liệu phụ, kho dụng cụ với kho hoá chất; Nhà chế biến với nhà kho bảo quản hạt giống lúa.

3.9. Các kích thước cơ bản của các công trình xây dựng ở kho giống lúa phải tuân theo tiêu chuẩn "Nhà

nông nghiệp. Thông số hình học". TCVN 3906: 1984.

3.10. Mặt bằng nhà cần phải chia thành từng khoảng riêng biệt, diện tích một khoảng không lớn hơn

90m² và không nhỏ hơn 30m².

Bảng 3

Vùng công thức, bảng hoặc hình trong PDF — trang 6, phần 1

Trong trường hợp không có diện tích nhà làm việc, nhà thường trực bảo vệ kiêm chức năng phòng làm việc. 2. Nếu có máy sấy, diện tích sàn phơi giảm 50% so với giá trị trong bảng.

3.11. Nhà kho bảo quản bằng hộc chứa hạt giống lúa đổ rời thì dung tích một hộc không lớn hơn 20 tấn

và không nhỏ hơn l0 tấn.

3.12. Nhà kho phải bố trí hiên ở phía cửa xuất nhập rộng từ 2,1 đến 2,4m; Chiều cao giọt gianh của mái

hiên không nhỏ hơn 3,5m tại khu vực giữa hai cột hiên của cửa xuất nhập. Các mặt đứng còn lại phải có mái đua ra so với mặt ngoài của tường bao che ít nhất là 0,8.m.

3.13. Nhà kho phải thiết kế tường bao che một lớp dầy 220mm đối với kho thủ công và hai lớp đối với

kho bán cơ giới. Chú thích: Đối với kho làm lạnh, tường bao che được thiết kế theo yêu cầu tính toán cách nhiệt.

3.14. Cấu tạo lớp chống thấm cho tường chịu lực và tường bao che của nhà kho phải chống được ẩm do

mao dẫn từ dưới lên.

3.15. Sàn nhà kho được thiết kế bằng bê tông cốt thép, gỗ hoặc xây cuốn bằng gạch, nhưng mọi giải

pháp thiết kế sàn phải có biện pháp thông gió gầm sàn và chống chim, chuột chui vào gầm sàn.

3.16. Độ cao sàn kho so với độ cao sàn nền không nhỏ hơn 0,60m và không lớn hơn 0,90m.

3.17. Chiều cao nhà kho (tính từ mặt trên sàn đến mặt dưới kết cấu chịu lực mái) không nhỏ hơn 3,60m.

Chiều cao của các công trình phục vụ khác không lớn hơn 3,30m.

3.18. Nhà kho thiết kế trần vôi rơm một lớp phải tạo độ dốc nghiêng về hai phía và có ống thoát nước ra

ngoài. Trần phải được trát phẳng cả hai mặt. Riêng mặt trên trần được láng một lớp xi măng dầy từ 10 đến 15mm. Độ dốc của trần lấy từ 0,08 đến 12,0.S Chú thích: 1. Khoảng cách từ mặt trần phơi hạt đến mặt dưới của trần không được nhỏ 1,00m.. 2. Cấu tạo ống thoát nước trần và chi tiết chỗ tiếp giáp giữa trần và tường xem phần phụ lục.
