TCVN 5574:2018 — Thiết kế kết cấu bê tông và bê tông cốt thép

Trạng thái: Bản chuyển từ PDF trong kho Drive, đang hậu kiểm. Bảng, hình và trang có ký hiệu/bố cục phức tạp giữ bằng ảnh từ PDF; nội dung trong ảnh chưa tìm kiếm hoặc chỉnh sửa như văn bản được. Chưa đối chiếu độc lập toàn bộ với bản phát hành chuẩn.

Hồ sơ VSQI ghi còn hiệu lực (A); tra cứu ngày 13/10/2026.

Danh mục tiêu chuẩn cùng lĩnh vực.

Nguồn đối chiếu: PDF là bản dàn lại; chưa đối chiếu độc lập toàn bộ với bản phát hành chuẩn.

Hạn chế nguồn: PDF nguồn bắt đầu ở trang in số 3 (mục lục); không có bìa và trang in số 1–2. Bản chuyển giữ tất cả trang hiện có, chưa chứng nhận nguồn đầy đủ.

Mục lục Lời giới thiệu ........................................................................................................................................ 7 Lời nói đầu ........................................................................................................................................... 8 1 Phạm vi áp dụng ............................................................................................................................... 9 2 Tài liệu viện dẫn ................................................................................................................................ 9 3 Thuật ngữ, định nghĩa và ký hiệu .................................................................................................... 10

3.1 Thuật ngữ và định nghĩa.......................................................................................................... 10

3.2 Ký hiệu .................................................................................................................................... 15

4 Yêu cầu chung đối với kết cấu bê tông và bê tông cốt thép ............................................................ 18 5 Yêu cầu đối với tính toán kết cấu bê tông và bê tông cốt thép ........................................................ 20

5.1 Yêu cầu chung ........................................................................................................................ 20

5.2 Yêu cầu đối với tính toán cấu kiện bê tông và bê tông cốt thép theo độ bền ........................... 23

5.2.1 Yêu cầu chung ................................................................................................................. 23

5.2.2 Tính toán cấu kiện bê tông theo độ bền ........................................................................... 24

5.2.3 Tính toán cấu kiện bê tông cốt thép theo độ bền tiết diện thẳng góc ................................ 24

5.2.4 Tính toán cấu kiện bê tông cốt thép theo độ bền tiết diện nghiêng ................................... 25

5.2.5 Tính toán cấu kiện bê tông cốt thép theo độ bền tiết diện không gian .............................. 25

5.2.6 Tính toán cấu kiện bê tông cốt thép chịu tác dụng cục bộ của tải trọng ........................... 25

5.3 Yêu cầu đối với tính toán cấu kiện bê tông cốt thép theo sự hình thành vết nứt ...................... 26

5.4 Yêu cầu đối với tính toán cấu kiện bê tông cốt thép theo sự mở rộng vết nứt ......................... 26

5.5 Yêu cầu đối với tính toán cấu kiện bê tông cốt thép theo biến dạng ........................................ 27

6 Vật liệu cho kết cấu bê tông và bê tông cốt thép ............................................................................. 28

6.1 Bê tông .................................................................................................................................... 28

6.1.1 Các chỉ tiêu chất lượng của bê tông được sử dụng khi thiết kế........................................ 28

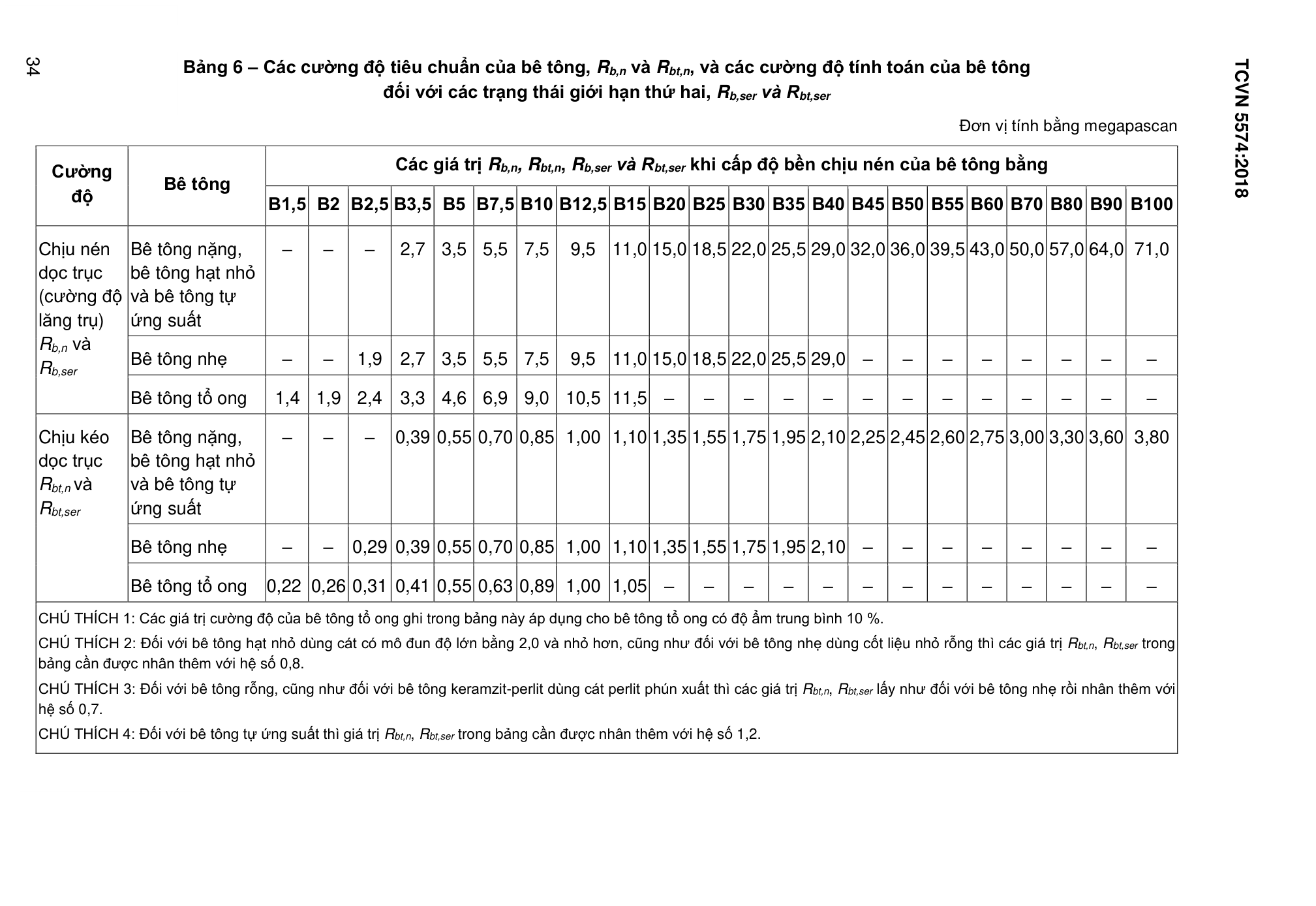

6.1.2 Các đặc trưng độ bền tiêu chuẩn và tính toán của bê tông .............................................. 31

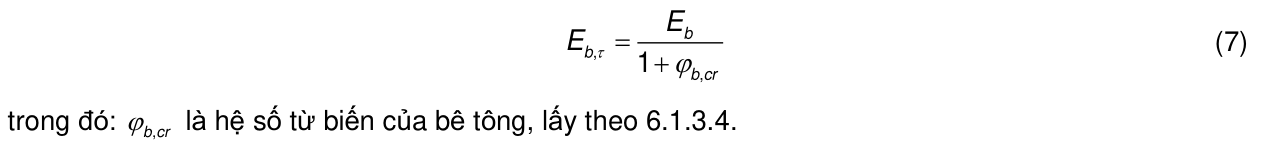

6.1.3 Các đặc trưng biến dạng của bê tông .............................................................................. 36

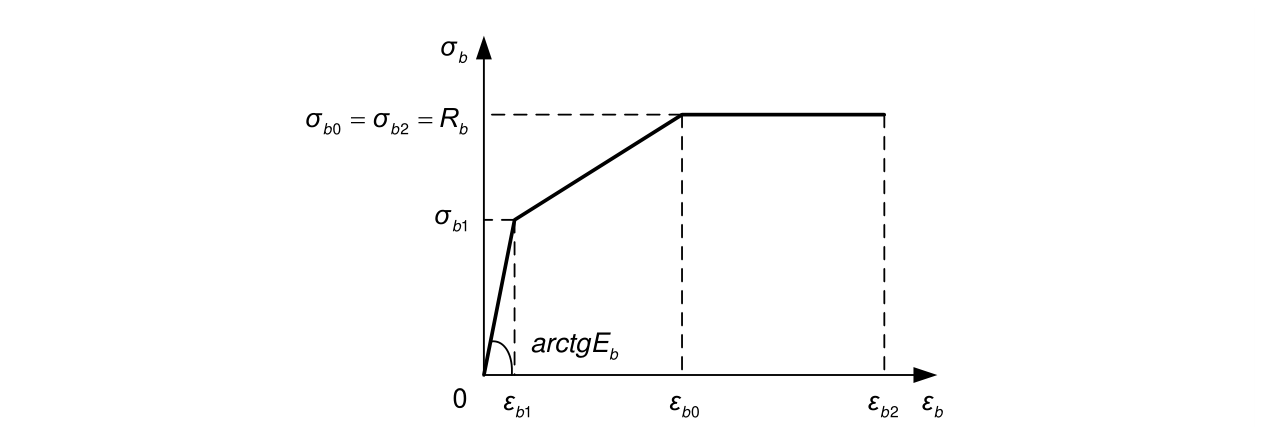

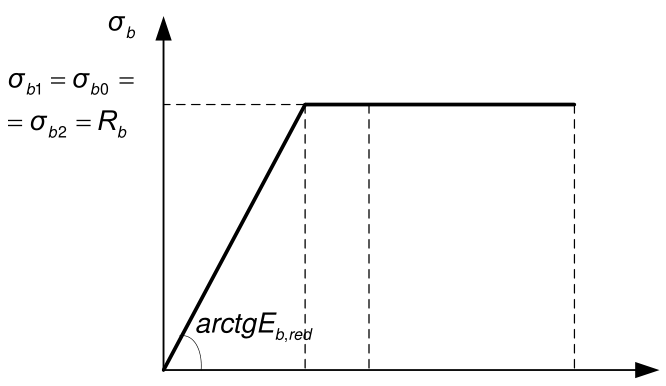

6.1.4 Các biểu đồ biến dạng của bê tông .................................................................................. 40

6.2 Cốt thép ................................................................................................................................... 43

6.2.1 Các chỉ tiêu chất lượng của cốt thép được sử dụng khi thiết kế ....................................... 43

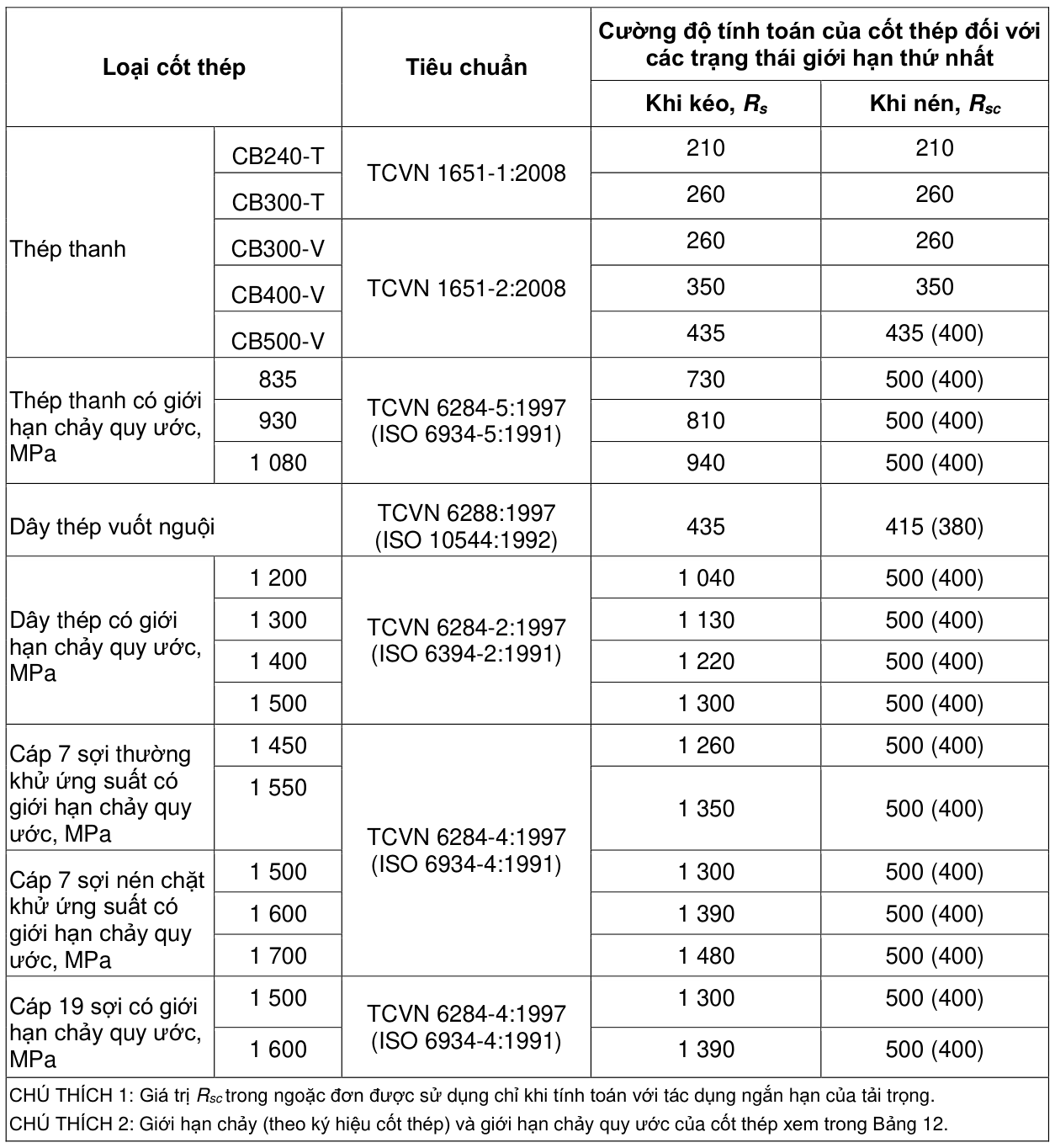

6.2.2 Các đặc trưng độ bền tiêu chuẩn và tính toán của cốt thép.............................................. 45

6.2.3 Các đặc trưng biến dạng của cốt thép ............................................................................. 48

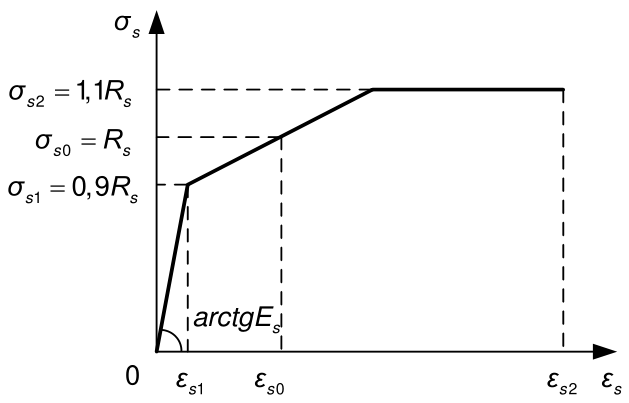

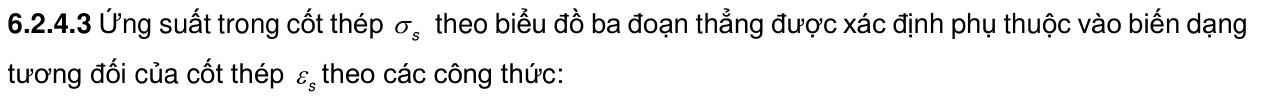

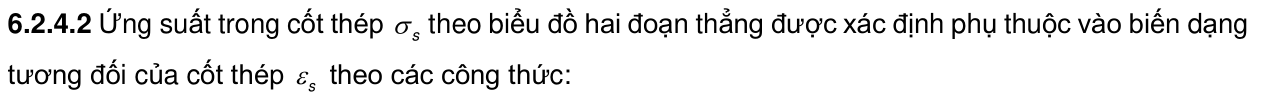

6.2.4 Các biểu đồ biến dạng của cốt thép ................................................................................. 48 7 Kết cấu bê tông ............................................................................................................................... 50

7.1 Yêu cầu chung ........................................................................................................................ 50

7.2 Tính toán cấu kiện bê tông theo độ bền ................................................................................... 51

3

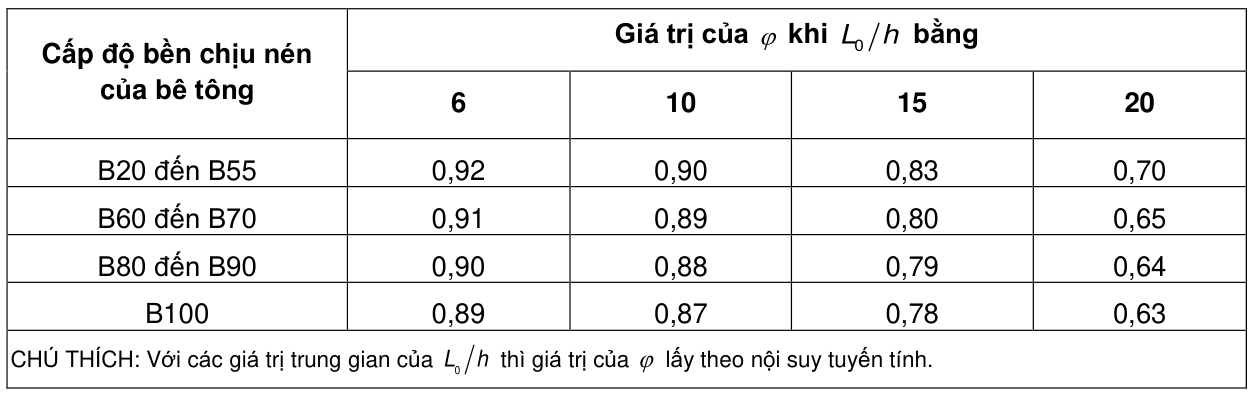

7.3 Tính toán cấu kiện bê tông chịu nén lệch tâm theo nội lực giới hạn ........................................ 52

7.4 Tính toán cấu kiện bê tông chịu uốn theo nội lực giới hạn ...................................................... 54

8 Kết cấu bê tông cốt thép không ứng suất trước .............................................................................. 55

8.1 Tính toán cấu kiện bê tông cốt thép theo các trạng thái giới hạn thứ nhất .............................. 55

8.1.1 Yêu cầu chung đối với tính toán độ bền .......................................................................... 55

8.1.2 Tính toán độ bền cấu kiện bê tông cốt thép chịu tác dụng của mô men uốn và lực dọc .. 55

8.1.3 Tính toán độ bền cấu kiện bê tông cốt thép chịu tác dụng của lực cắt ............................. 70

8.1.4 Tính toán độ bền cấu kiện bê tông cốt thép chịu tác dụng của mô men xoắn .................. 75

8.1.5 Tính toán cấu kiện bê tông cốt thép chịu nén cục bộ ....................................................... 80

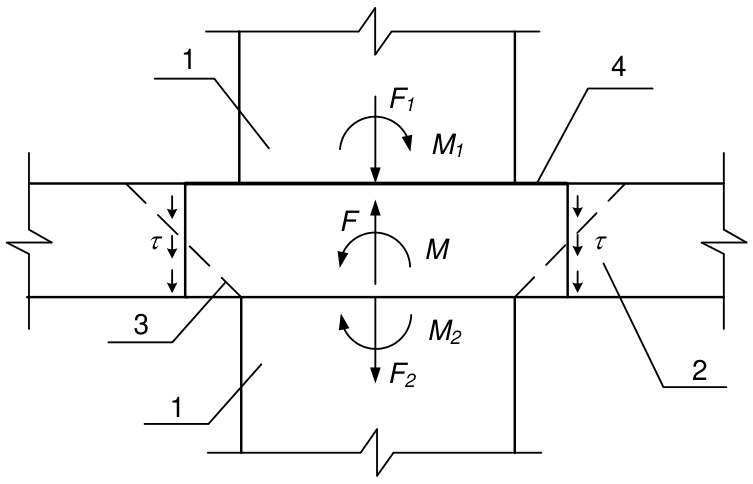

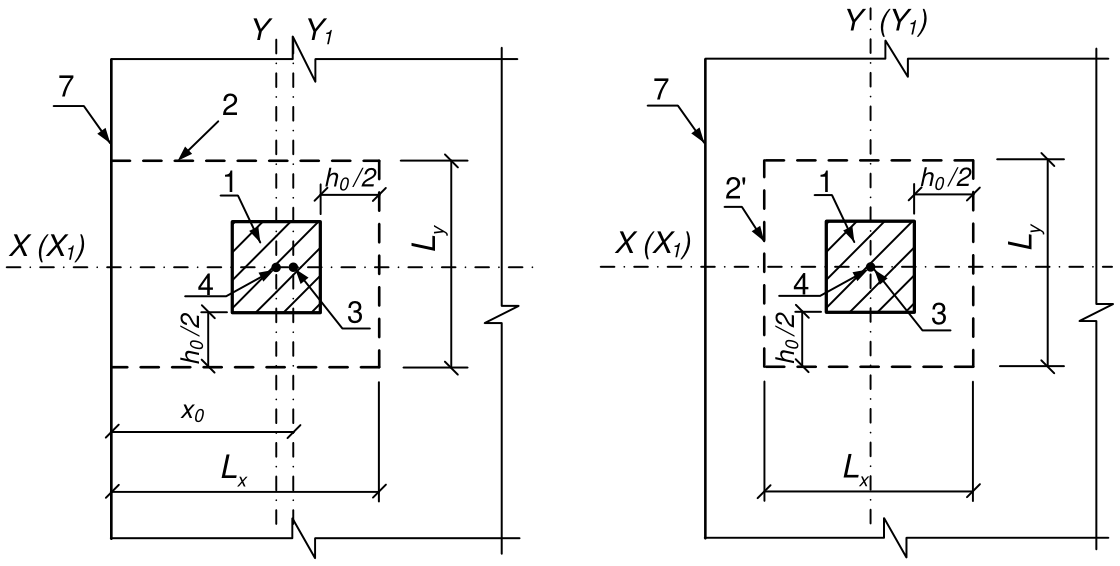

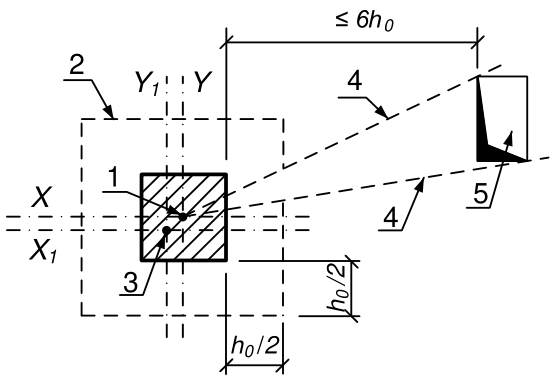

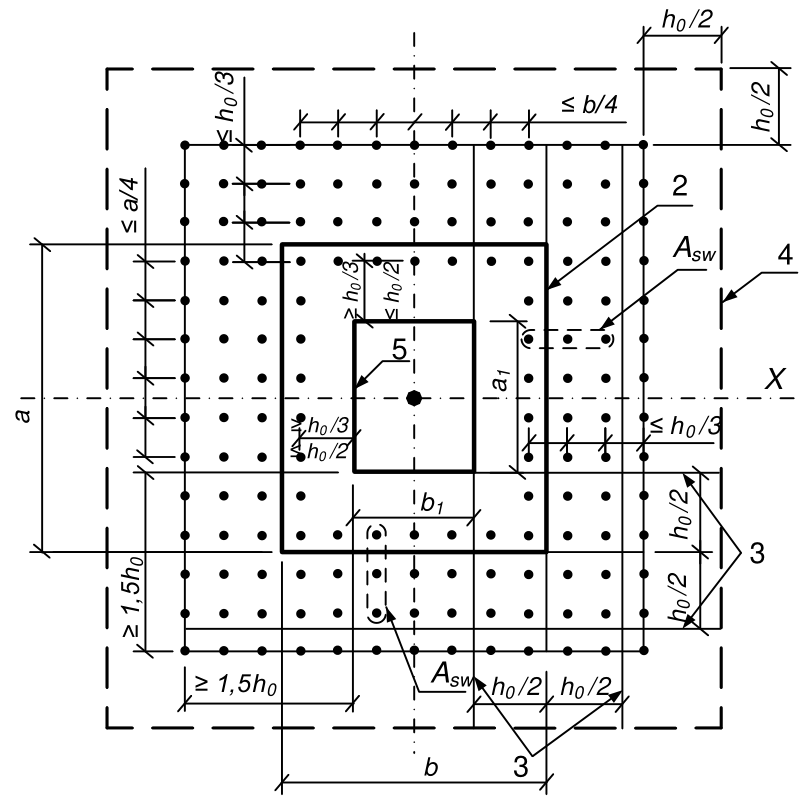

8.1.6 Tính toán chọc thủng cấu kiện bê tông cốt thép .............................................................. 82

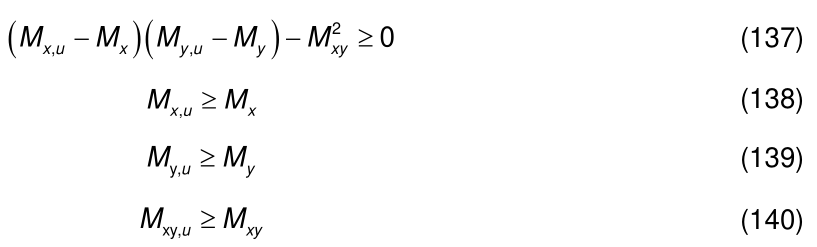

8.1.7 Tính toán cấu kiện bê tông cốt thép phẳng của bản và tường theo độ bền ...................... 92

8.2 Tính toán cấu kiện của các kết cấu bê tông cốt thép theo các trạng thái giới hạn thứ hai ....... 97

8.2.1 Yêu cầu chung ................................................................................................................ 97

8.2.2 Tính toán cấu kiện bê tông cốt thép theo sự hình thành và mở rộng vết nứt ................... 97

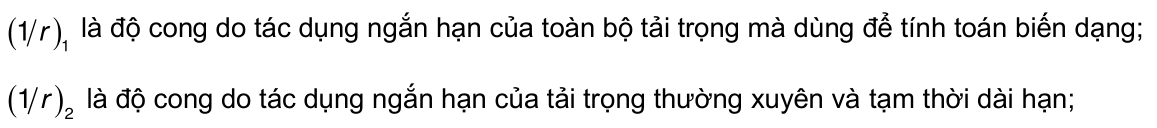

8.2.3 Tính toán cấu kiện bê tông cốt thép theo biến dạng ...................................................... 105 9 Kết cấu bê tông cốt thép ứng suất trước ...................................................................................... 116

9.1 Ứng suất trước của cốt thép ................................................................................................. 116

9.2 Tính toán cấu kiện bê tông cốt thép ứng suất trước theo các trạng thái giới hạn thứ nhất .... 121

9.2.1 Yêu cầu chung .............................................................................................................. 121

9.2.2 Tính toán cấu kiện bê tông cốt thép ứng suất trước chịu mô men uốn trong giai đoạn sử dụng theo nội lực giới hạn ................................................................................................. 122

9.2.3 Tính toán cấu kiện ứng suất trước trong giai đoạn nén trước theo nội lực giới hạn ....... 123

9.2.4 Tính toán độ bền tiết diện thẳng góc theo mô hình biến dạng phi tuyến ........................ 125

9.3 Tính toán cấu kiện ứng suất trước của các kết cấu bê tông cốt thép theo các trạng thái

giới hạn thứ hai ........................................................................................................................... 127

9.3.1 Yêu cầu chung .............................................................................................................. 127

9.3.2 Tính toán cấu kiện bê tông cốt thép ứng suất trước theo sự hình thành và mở rộng vết nứt .................................................................................................................................... 128

9.3.3 Tính toán cấu kiện bê tông cốt thép ứng suất trước theo biến dạng .............................. 130

9.3.4 Xác định độ cong của cấu kiện ứng suất trước theo mô hình biến dạng phi tuyến ........ 131 10 Yêu cầu cấu tạo ......................................................................................................................... 132

10.1 Yêu cầu chung .................................................................................................................... 132

10.2 Yêu cầu về kích thước hình học .......................................................................................... 133

10.3 Yêu cầu về bố trí cốt thép ................................................................................................... 133

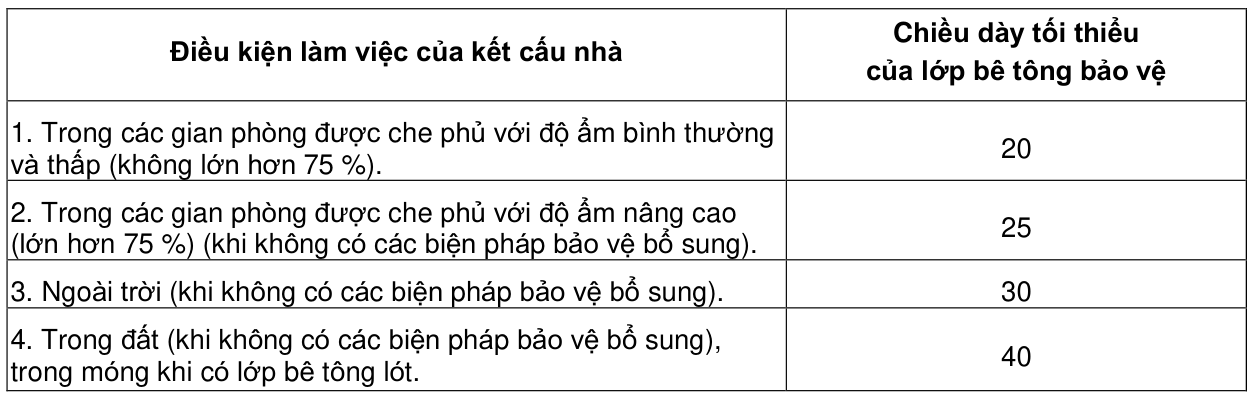

10.3.1 Lớp bê tông bảo vệ ..................................................................................................... 133

10.3.2 Khoảng cách thông thủy tối thiểu giữa các thanh cốt thép ........................................... 134

10.3.3 Bố trí cốt thép dọc ....................................................................................................... 135

10.3.4 Bố trí cốt thép ngang ................................................................................................... 136 4

10.3.5 Neo cốt thép................................................................................................................. 138

10.3.6 Nối cốt thép không ứng suất trước ............................................................................... 141

10.3.7 Các thanh thép uốn ...................................................................................................... 143

10.4 Cấu tạo các kết cấu bê tông cốt thép chịu lực chính ............................................................ 143

11 Yêu cầu đối với khôi phục và gia cường kết cấu bê tông cốt thép ............................................... 146

1.1 Yêu cầu chung ...................................................................................................................... 146

11.2 Khảo sát hiện trạng kết cấu ................................................................................................. 146

11.3 Tính toán kiểm tra kết cấu ................................................................................................... 146

11.4 Gia cường kết cấu bê tông cốt thép..................................................................................... 147

12 Tính toán kết cấu bê tông cốt thép chịu mỏi ................................................................................ 148 Phụ lục A (quy định) Quan hệ giữa các cường độ chịu nén của bê tông ......................................... 149 Phụ lục B (tham khảo) Các biểu đồ biến dạng của bê tông ............................................................. 150 Phụ lục C (tham khảo) Hướng dẫn áp dụng một số loại cốt thép .................................................... 154 Phụ lục D (tham khảo) Tính toán chi tiết đặt sẵn ............................................................................. 160 Phụ lục E (tham khảo) Tính toán hệ kết cấu ................................................................................... 163 Phụ lục F (tham khảo) Tính toán cột tiết diện vành khuyên và tròn ................................................. 166 Phụ lục G (tham khảo) Tính toán chốt bê tông ................................................................................ 169 Phụ lục H (tham khảo) Tính toán công xôn ngắn ............................................................................ 171 Phụ lục I (tham khảo) Tính toán kết cấu bán lắp ghép .................................................................... 174 Phụ lục K (tham khảo) Xét đến cốt thép hạn chế biến dạng ngang khi tính toán các cấu kiện chịu nén lệch tâm theo mô hình biến dạng phi tuyến ....................................................................... 177 Phụ lục L (quy định) Hệ số xác định mô men kháng uốn đàn dẻo của một số tiết diện ................... 179 Phụ lục M (quy định) Độ võng và chuyển vị của kết cấu ................................................................. 181 Phụ lục N (quy định) Các nhóm chế độ làm việc của cần trục kiểu cầu và cần trục treo ................. 192 Thư mục tài liệu tham khảo .............................................................................................................. 193 5

6

Lời nói đầu

TCVN 5574:2018 thay thế TCVN 5574:2012.

TCVN 5574:2018 được xây dựng trên cơ sở tham khảo tiêu chuẩn của Liên bang Nga SP 63.13330.2012 và các sửa đổi năm 2016.

TCVN 5574:2018 do Viện Khoa học Công nghệ Xây dựng biên soạn, Bộ Xây dựng đề nghị, Tổng cục Tiêu chuẩn Đo lường Chất lượng thẩm định, Bộ Khoa học và Công nghệ công bố. 7

Lời giới thiệu Cơ sở tham khảo để xây dựng TCVN 5574:2018 là tiêu chuẩn của Liên bang Nga SP 63.13330.2012 và các sửa đổi năm 2016. Tiêu chuẩn SP 63.13330.2012 là bản cập nhật của SNIP 52-01-2003 với một số nội dung hài hòa với tiêu chuẩn châu Âu. Tiêu chuẩn SP 63.13330.2012 đã và đang được cập nhật trong các phần mềm tính toán chuyên dụng phổ biến tại Việt Nam hiện nay. Trong phần tài liệu viện dẫn của TCVN 5574:2018, GOST 13015-2012 chính là tiêu chuẩn quốc gia của Liên bang Nga và được làm cơ sở tham khảo để biên soạn thành tiêu chuẩn quốc gia của VIệt Nam. Dự thảo tiêu chuẩn quốc gia này đang chờ thẩm định để ban hành. Sau khi dự thảo này được ban hành thành tiêu chuẩn quốc gia Việt Nam thì nó sẽ thay thế cho các viện dẫn tới GOST 13015- 2012 trong TCVN 5574:2018 này. Trong tiêu chuẩn TCVN 5574:2018 này, nhiều điểm mới đáng được quan tâm chý ý, trong đó có thay đổi mô hình ứng suất sang mô hình biến dạng (chấp nhận giả thiết tiết diện phẳng) khi tính toán tiết diện cấu kiện. Mô hình này được khuyến nghị ưu tiên sử dụng để tính toán theo các trạng thái giới hạn(thứ nhất và thứ hai) cho các cấu kiện chịu tác dụng của mô men uốn và lực dọc. Đối với các cấu kiện có hình dạng tiết diện đơn giản (chữ nhật, chữ T, chữ I) thì vẫn cho phép sử dụng phương pháp nội lực giới hạn nhưng có điều chỉnh. Ngoài ra, các thay đổi còn liên quan đến tính toán cắt, chọc thủng, nén cục bộ, xoắn v.v... 8

TIÊU CHUẨN QUỐC GIA

TCVN 5574:201...

1 Phạm vi áp dụng

Tiêu chuẩn này quy định các yêu cầu thiết kế kết cấu bê tông và bê tông cốt thép của nhà và công trình với các chức năng khác nhau, chịu tác động có hệ thống của nhiệt độ không cao hơn dương 50 °С và không thấp hơn âm 70 °С, làm việc trong môi trường không xâm thực. Tiêu chuẩn này quy định các yêu cầu về thiết kế kết cấu bê tông và bê tông cốt thép được chế tạo từ bê tông nặng, bê tông hạt nhỏ, bê tông nhẹ, bê tông tổ ong và bê tông tự ứng suất. Tiêu chuẩn này không quy định các yêu cầu để thiết kế kết cấu liên hợp thép – bê tông, kết cấu bê tông cốt sợi, kết cấu bán lắp ghép, kết cấu bê tông và bê tông cốt thép của các công trình thủy công, cầu, lớp phủ mặt đường ô tô và đường băng sân bay và của các công trình đặc biệt khác, cũng như không quy định các yêu cầu để thiết kế kết cấu được chế tạo từ bê tông có khối lượng thể tích trung bình nhỏ hơn 500 kg/m³ và lớn hơn 2500 kg/m³, bê tông polyme và polyme bê tông, bê tông trên nền chất kết dính là vôi, xỉ và chất kết dính hỗn hợp (trừ khi sử dụng chúng trong bê tông tổ ong), trên nền thạch cao và chất kết dính đặc biệt, bê tông dùng cốt liệu đặc biệt và cốt liệu hữu cơ, bê tông có cấu trúc rỗng lớn. Tiêu chuẩn này không quy định các yêu cầu về thiết kế các kết cấu đặc thù (bản sàn rỗng, kết cấu được giảm tiết diện ở phần đầu, mũ cột và các kết cấu tương tự).

2 Tài liệu viện dẫn

Các tài liệu viện dẫn sau cần thiết cho việc áp dụng tiêu chuẩn này. Đối với các tài liệu viện dẫn ghi năm công bố thì áp dụng phiên bản được nêu. Đối với các tài liệu viện dẫn không ghi năm công bố thì áp dụng phiên bản mới nhất, bao gồm cả các sửa đổi, bổ sung (nếu có).

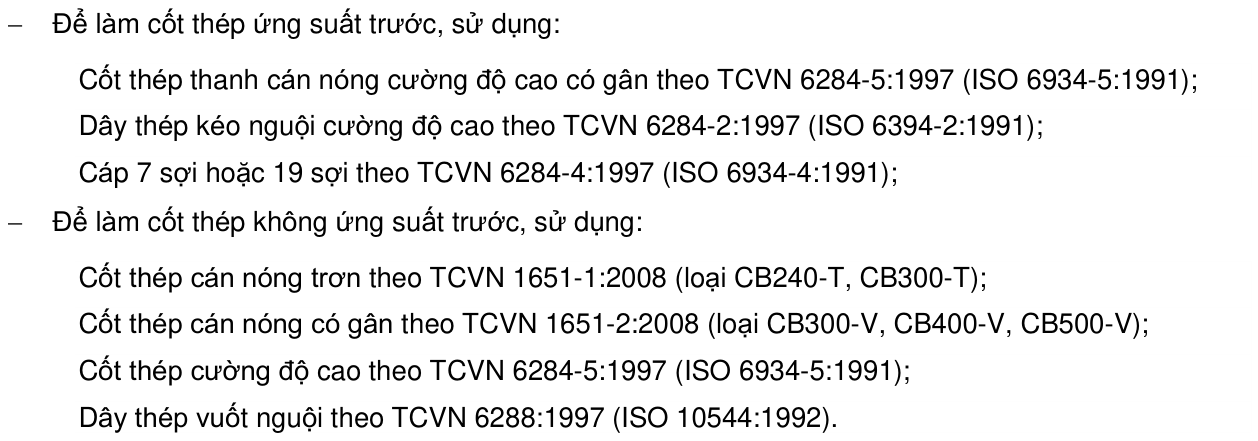

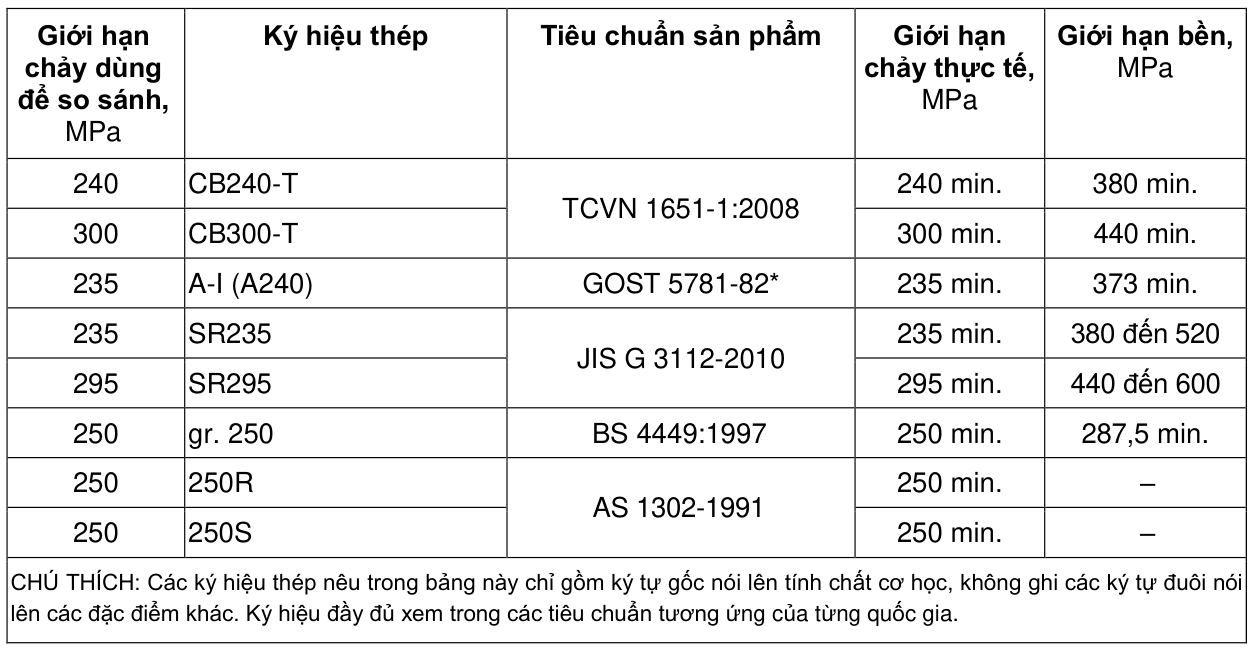

TCVN 1651-1:2008, Thép cốt cho bê tông – Phần 1: Thép thanh tròn trơn

TCVN 1651-2:2008, Thép cốt cho bê tông – Phần 2: Thép thanh vằn

TCVN 3108:1993, Hỗn hợp bê tông nặng – Phương pháp xác định khối lượng thể tích

TCVN 3116:1993, Bê tông nặng – Phương pháp xác định độ chống thấm nước

TCVN 5575:2012, Kết cấu thép – Tiêu chuẩn thiết kế

TCVN 6284-2:1997 (ISO 6394-2:1991), Thép cốt bê tông dự ứng lực – Phần 2: Dây kéo nguội 9

TCVN 6284-4:1997 (ISO 6934-4:1991), Thép cốt bê tông dự ứng lực – Phần 4: Dảnh

TCVN 6284-5:1997 (ISO 6934-5:1991), Thép cốt bê tông dự ứng lực – Phần 5: Thép thanh cán nóng có hoặc không xử lý tiếp

TCVN 6288:1997 (ISO 10544:1992), Dây thép vuốt nguội để làm cốt bê tông và sản xuất lưới thép hàn làm cốt

TCVN 8163:2009, Thép cốt bê tông – Mối nối bằng ống ren

TCVN 8590-1:2010 (ISO 4301-1:1986), Cần trục – Phân loại theo chế độ làm việc – Phần 1: Yêu cầu chung

TCVN 9362:2012, Tiêu chuẩn thiết kế nền nhà và công trình

TCVN 9386:2012, Thiết kế công trình chịu động đất

TCVN 12251:2018, Bảo vệ chống ăn mòn cho kết cấu xây dựng GOST 13015-2012, Concrete and reinforced concrete products for construction. General technical requirements. Rules for acceptance, marking, transportation and storage (Các sản phẩm bê tông và bê tông cốt thép cho xây dựng – Yêu cầu kỹ thuật chung – Nguyên tắc nghiệm thu, ghi nhãn, vận chuyển và bảo quản)

3 Thuật ngữ, định nghĩa và ký hiệu

3.1 Thuật ngữ và định nghĩa

Tiêu chuẩn này sử dụng các thuật ngữ và định nghĩa sau: 3.1.1

3.1.2 Các hệ số độ tin cậy (partial factors) Các hệ số kể đến các sai lệch bất lợi có thể có của các giá trị tải trọng, các đặc trưng vật liệu và sơ đồ tính toán công trình xây dựng do điều kiện sử dụng thực tế của nó, cũng như kể đến mức độ tầm quan trọng của các công trình xây dựng. Có 4 loại hệ số độ tin cậy: hệ số độ tin cậy về tải trọng; hệ số độ tin cậy về vật liệu, hệ số điều kiện làm việc, hệ số độ tin cậy về tầm quan trọng của công trình. 10

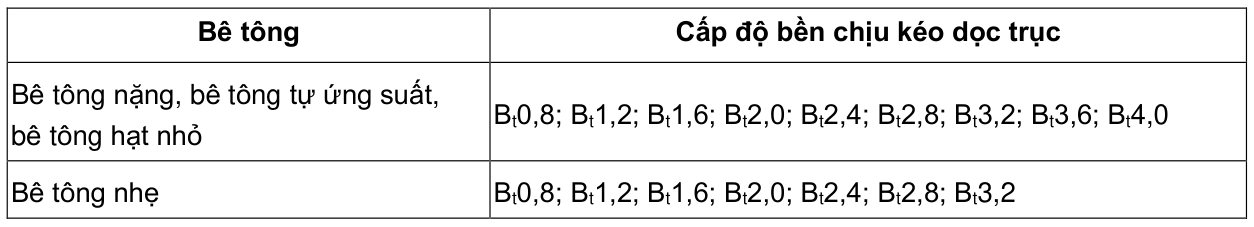

Cấp độ bền (cấp cường độ) chịu kéo của bê tông, Bt (grade of tensile strength of concrete) Giá trị được kiểm soát nhỏ nhất của cường độ chịu kéo tức thời, tính bằng megapascan (MPa), với xác suất đảm bảo không dưới 95 %, được xác định trên các mẫu thử kéo chuẩn đã được chế tạo, dưỡng hộ trong điều kiện tiêu chuẩn và thử kéo ở tuổi 28 ngày.

CHÚ THÍCH: Mẫu thử chuẩn để xác định cường độ chịu kéo dọc trục có kích thước tiết diện ngang (150 × 150) mm (tham khảo tiêu chuẩn liên quan).

Cấp cường độ chịu kéo của cốt thép (grade of tensile strength of steel) Giá trị được kiểm soát nhỏ nhất của giới hạn chảy thực tế hoặc quy ước (bằng giá trị của ứng suất ứng với độ giãn dài dư tương đối 0,1 % hoặc 0,2 %) với xác suất đảm bảo không nhỏ hơn 0,95, tính bằng megapascan (MPa). 3.1.5 Cấp độ bền (cấp cường độ) chịu nén của bê tông, B (grade of compressive strength of concrete)

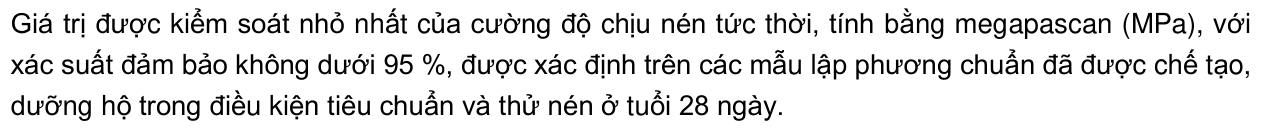

CHÚ THÍCH: Mẫu lập phương chuẩn để xác định cường độ chịu nén có kích thước (150×150×150) mm.

Chiều cao làm việc của tiết diện (effective depth of cross section) Khoảng cách từ biên chịu nén của cấu kiện đến trọng tâm của cốt thép dọc chịu kéo. 3.1.7 Cốt thép chịu lực (load-bearing reinforcement)

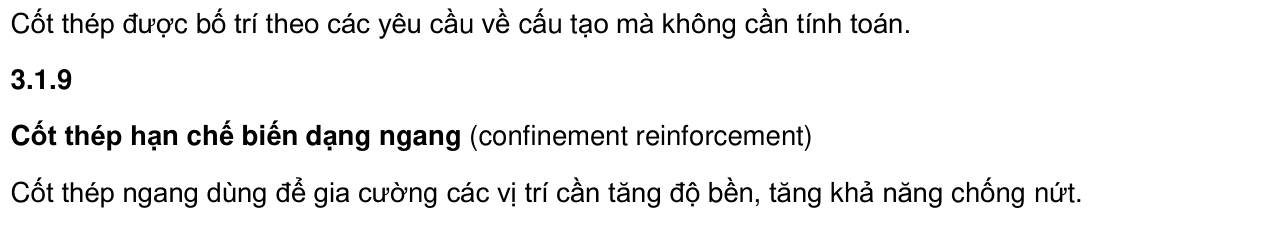

3.1.8 Cốt thép cấu tạo (constructive reinforcement)

3.1.10 Cốt thép ứng suất trước (prestressing steel) Cốt thép được ứng suất trước trong quá trình chế tạo kết cấu trước khi ngoại lực tác dụng trong gian 11

đoạn khai thác sử dụng. 3.1.11 Cường độ (strength) Tính chất cơ học của vật liệu, chỉ khả năng chịu được các tác động, thường được tính bằng đơn vị của ứng suất. 3.1.12

Điều kiện sử dụng các công trình xây dựng phù hợp với các điều kiện đã quy định trong các tiêu chuẩn hoặc nhiệm vụ thiết kế, bao gồm cả bảo dưỡng (bảo trì), sửa chữa lớn và sửa chữa nhỏ. 3.1.13 Độ bền (resistance) Khả năng của một cấu kiện hoặc của tiết diện ngang cấu kiện, chịu được các tác động mà không bị phá hoại về cơ học, ví dụ khả năng chịu uốn, khả năng chịu kéo, khả năng chống mất ổn định. 3.1.14 Độ bền lâu (durability) Khả năng của công trình xây dựng bảo toàn được các tính chất độ bền, vật lý và các tính chất khác đã được quy định trong thiết kế và đảm bảo cho công trình xây dựng sử dụng bình thường trong suốt thời hạn sử dụng theo thiết kế. 3.1.15 Độ thấm của bê tông (penetrability of concrete)

Hàm lượng cốt thép, μ (reinforcement percentage)

3.1.17 Kết cấu bê tông (concrete structure)

3.1.18 Kết cấu bê tông cốt thép (reinforced concrete structure)

12

3.1.19 Kết cấu dạng khối (massive structure)

3.1.20

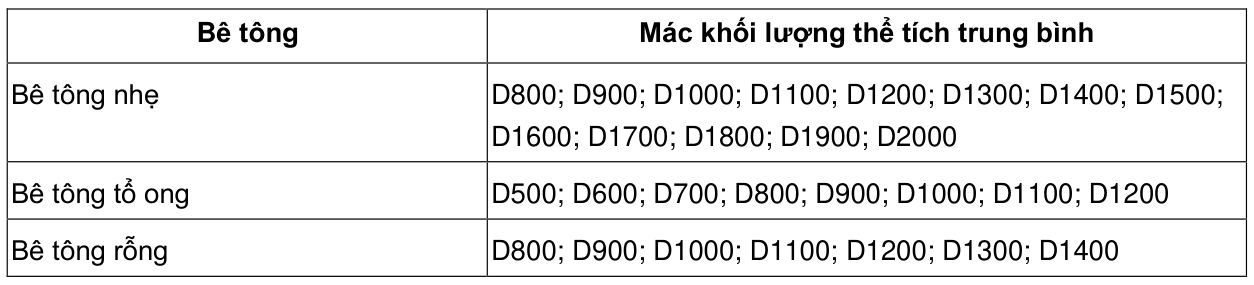

3.1.21 Khối lượng thể tích của bê tông (density of concrete) Đặc trưng của bê tông, tính bằng tỉ số giữa khối lượng và thể tích của nó, được biểu thị bằng mác khối lượng thể tích trung bình D. 3.1.22 Lớp bê tông bảo vệ (concrete cover)

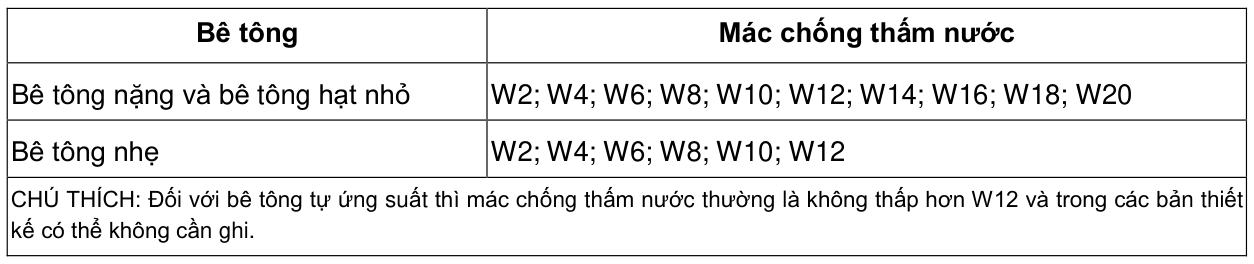

3.1.23 Mác chống thấm nước của bê tông, W (watertightness mark of concrete)

CHÚ THÍCH: Mẫu trụ tròn để thử độ chống thấm nước nêu trong TCVN 3116:1993 có đường kính 150 mm và chiều cao 150 mm. 3.1.24 Mác khối lượng thể tích trung bình, D (mark of density) Giá trị khối lượng thể tích trung bình, tính bằng kilôgam trên mét khối (kg/m³). 3.1.25 Mác tự ứng suất của bê tông Sp (self-stressing mark of concrete) Giá trị ứng suất trước trong bê tông, tính bằng megapascan (MPa), do bê tông tự trương nở với hàm lượng cốt thép dọc μ = 0,01.

CHÚ THÍCH: Mẫu thử chuẩn để xác định tự ứng suất của bê tông là mẫu lăng trụ có kích thước (100 × 100 × 400) mm hoặc (50 × 50 × 200) mm. 13

3.1.26 Mô hình biến dạng phi tuyến (nonlinear deformation model) Mô hình biến dạng phi tuyến của vật liệu bê tông và cốt thép. 3.1.27 Mối nối chồng cốt thép (overlap connection of reinforcement)

3.1.28 Mối nối cơ khí cốt thép (mechanical connection of reinforcement) Mối nối các thanh thép bằng các ống nối chuyên dụng để đảm bảo truyền lực từ thanh này sang thanh kia. 3.1.29 Neo cốt thép (reinforcement anchorage)

3.1.30 Nội lực giới hạn (ultimate internal force)

3.1.31

3.1.32 Tiết diện nghiêng (inclined cross section)

3.1.33 Tiết diện thẳng góc (normal cross section)

3.1.34 Trạng thái giới hạn (limit state)

14

3.1.35 Tự ứng suất của bê tông (self-stress of concrete) Ứng suất nén xuất hiện trong bê tông của kết cấu khi đóng rắn do đá xi măng trương nở trong điều kiện bị cản trở sự trương nở này, được biểu thị bằng mác tự ứng suất Sp. 3.1.36

3.2 Ký hiệu

3.2.1 Nội lực trong tiết diện ngang của cấu kiện do tải trọng và tác động ngoài M Mô men uốn (Nm); M Mô men uốn có kể đến mô men của lực nén trước đối với trọng tâm tiết diện quy đổi (Nm); p N Lực dọc (N); Q Lực cắt (N); T Mô men xoắn (Nm).

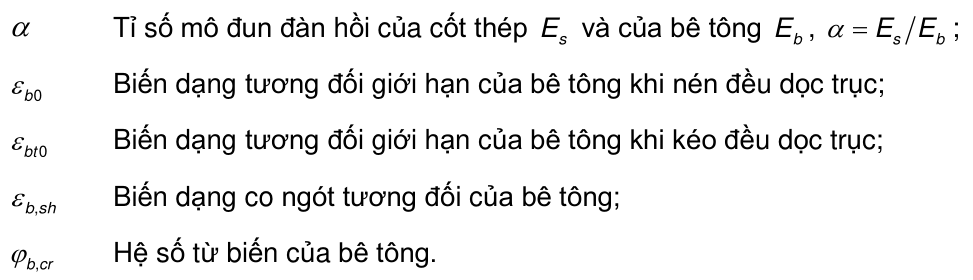

3.2.2 Các đặc trưng vật liệu E Mô đun đàn hồi ban đầu của bê tông khi nén và kéo (MPa); b Mô đun biến dạng quy đổi của bê tông khi nén (MPa); E b red , Mô đun biến dạng quy đổi của bê tông khi kéo (MPa); E bt red , E Mô đun đàn hồi của cốt thép (MPa); s Mô đun biến dạng quy đổi của cốt thép nằm trong vùng chịu kéo của cấu kiện có vết nứt E s red , (MPa); R Cường độ chịu nén dọc trục tính toán của bê tông đối với các trạng thái giới hạn thứ nhất b (MPa); Cường độ bám dính tính toán của cốt thép với bê tông (MPa); R bond Cường độ chịu nén dọc trục tiêu chuẩn của bê tông (MPa); R b n , Cường độ chịu nén dọc trục tính toán của bê tông đối với các trạng thái giới hạn thứ hai (MPa); R b ser , R Cường độ chịu nén của bê tông khi truyền ứng suất (MPa); bp R Cường độ chịu kéo dọc trục tính toán của bê tông đối với các trạng thái giới hạn thứ nhất; bt Cường độ chịu kéo dọc trục tiêu chuẩn của bê tông (MPa); R bt n , 15

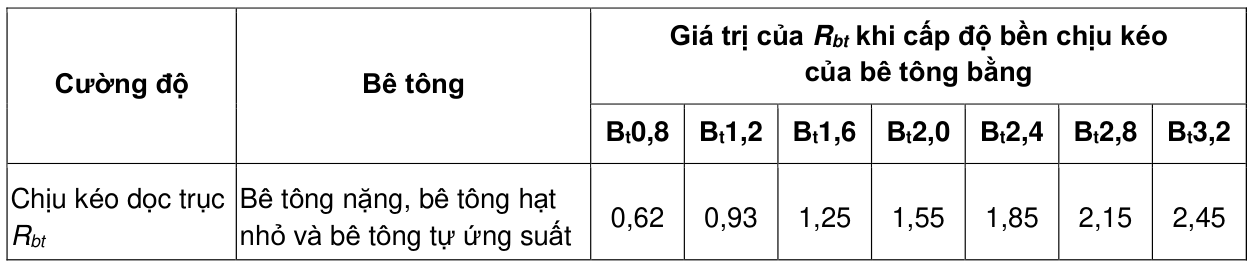

Cường độ chịu kéo dọc trục tính toán của bê tông đối với các trạng thái giới hạn thứ hai (MPa); R bt ser , R Cường độ chịu kéo tính toán của cốt thép đối với các trạng thái giới hạn thứ nhất (MPa); s R Cường độ chịu nén tính toán của cốt thép đối với các trạng thái giới hạn thứ nhất (MPa); sc Cường độ chịu kéo tiêu chuẩn của cốt thép (MPa); R s n , Cường độ chịu kéo tính toán của cốt thép ngang (MPa); R sw Cường độ chịu kéo tính toán của cốt thép đối với các trạng thái giới hạn thứ hai (MPa); R s ser ,

3.2.3 Các đặc trưng vị trí cốt thép dọc trong tiết diện ngang của cấu kiện S Ký hiệu cốt thép dọc:

với cấu kiện chịu kéo lệch tâm;

cấu kiện chịu kéo đúng tâm;

kéo lệch tâm do ngoại lực.

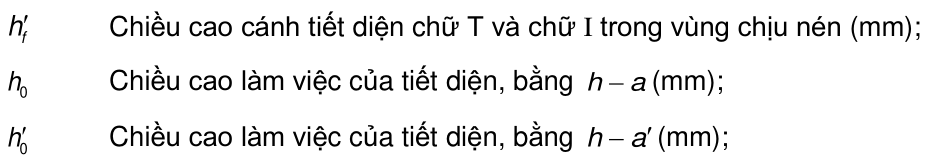

3.2.4 Các đặc trưng hình học Diện tích toàn bộ tiết diện ngang của bê tông (mm²); A a Khoảng cách từ hợp lực trong cốt thép S đến biên gần nhất của tiết diện (mm);

Diện tích tiết diện bê tông vùng chịu nén (mm²); A b Diện tích tiết diện bê tông vùng chịu kéo (mm²); A bt Diện tích bê tông chịu nén cục bộ (mm²); A loc 16

Diện tích tiết diện quy đổi của cấu kiện (mm²); A red Diện tích tiết diện của cốt thép S (mm²); A s

Diện tích tiết diện cốt thép đai nằm trong một mặt phẳng vuông góc với trục dọc cấu kiện, cắt A sw qua tiết diện nghiêng (mm²); b Chiều rộng của tiết diện chữ nhật; chiều rộng sườn của tiết diện chữ T và chữ I (mm); fb Chiều rộng cánh của tiết diện chữ T và chữ I trong vùng chịu kéo (mm);

d Đường kính danh nghĩa của các thanh cốt thép dọc (mm); s Đường kính danh nghĩa của các thanh cốt thép ngang (mm); d sw e Khoảng cách từ điểm đặt lực dọc N đến hợp lực trong cốt thép S (mm);

e N , có kể đến mô men uốn do ngoại lực, đến trọng Khoảng cách từ điểm đặt lực nén trước p p tâm cốt thép chịu kéo hoặc chịu nén ít hơn (mm); e Độ lệch tâm ban đầu của lực dọc N đối với trọng tâm tiết diện quy đổi, được xác định theo các 0 chỉ dẫn trong 7.3.1 và 8.1.2.2.4 (mm); e Độ lệch tâm của lực nén trước đối với trọng tâm tiết diện quy đổi (mm); 0p h Chiều cao tiết diện chữ nhật, chữ T và chữ I (mm); f^h Chiều cao cánh tiết diện chữ T và chữ I trong vùng chịu kéo (mm);

Mô men quán tính của toàn bộ tiết diện bê tông đối với trọng tâm tiết diện cấu kiện (mm⁴); I Mô men quán tính của diện tích quy đổi của cấu kiện đối với trọng tâm của nó (mm⁴); I red i Bán kính quán tính của tiết diện ngang của cấu kiện đối với trọng tâm tiết diện (mm); L Nhịp cấu kiện (mm); Chiều dài vùng neo của cốt thép (mm); L an L Chiều dài vùng truyền ứng suất trước trong cốt thép ứng suất trước vào bê tông (mm); p L Chiều dài tính toán của cấu kiện chịu lực nén dọc trục (mm); 0 s Khoảng cách cốt thép đai, đo theo chiều dài cấu kiện (mm); w x Chiều cao vùng chịu nén của bê tông (mm); y khoảng cách từ trục trung hòa đến điểm đặt lực nén trước có kể đến mô men uốn do ngoại lực (mm); Mô men kháng uốn của tiết diện cấu kiện đối với thớ chịu kéo ngoài cùng (mm³); W 17

kéo nhô ra.

3.2.5 Các đặc trưng của cấu kiện ứng suất trước N Lực nén trước có kể đến hao tổn ứng suất trước trong cốt thép ứng suất trước tương ứng với P , p giai đoạn làm việc đang xét của cấu kiện (N); P Nội lực trong cốt thép ứng suất trước có kể đến các hao tổn ứng suất trước thứ nhất (N); (1) P Nội lực trong cốt thép ứng suất trước có kể đến tất cả các hao tổn ứng suất trước (N); (2)

cốt thép ứng suất trước (MPa);

thép ứng với giai đoạn làm việc đang xét của cấu kiện (MPa);

4 Yêu cầu chung đối với kết cấu bê tông và bê tông cốt thép

4.1 Tất cả các loại kết cấu bê tông và bê tông cốt thép cần phải thỏa mãn:

4.2 Để thỏa mãn các yêu cầu về an toàn thì kết cấu cần phải có các đặc trưng ban đầu sao cho dưới

các tác động tính toán khác nhau trong quá trình xây dựng và sử dụng nhà và công trình loại trừ được sự phá hoại bất kỳ đặc điểm nào hoặc sự vi phạm điều kiện sử dụng bình thường làm hại cho cuộc sống hoặc sức khỏe của người, tài sản, môi trường xung quanh, cuộc sống và sức khỏe của động vật và thực vật.

4.3 Để thỏa mãn các yêu cầu về điều kiện sử dụng bình thường thì kết cấu cần phải có các đặc trưng

ban đầu sao cho dưới các tác động tính toán khác nhau không xảy ra sự hình thành hoặc mở rộng vết nứt quá mức, cũng như không xảy ra chuyển vị quá mức, dao động và các hư hỏng khác làm khó khăn cho việc sử dụng bình thường (vi phạm các yêu cầu về hình dạng bên ngoài của kết cấu, các yêu cầu công nghệ về sự làm việc bình thường của các thiết bị, cơ cấu, các yêu cầu cấu tạo về sự làm việc đồng thời của các cấu kiện và các yêu cầu khác đặt ra khi thiết kế). Trong các trường hợp cần thiết thì kết cấu cần phải có các đặc trưng đảm bảo được các yêu cầu về cách nhiệt, cách âm, bảo vệ sinh học và các yêu cầu khác. Các yêu cầu không được có vết nứt được đề ra đối với: 18

thấm vẫn cần được đảm bảo (các kết cấu chịu áp lực chất lỏng hoặc khí, các kết cấu chịu tác động phóng xạ và các kết cấu tương tự);

Trong các kết cấu bê tông còn lại thì cho phép hình thành các vết nứt và đối với chúng phải có các yêu cầu hạn chế chiều rộng vết nứt.

4.4 Để thỏa mãn các yêu cầu về độ bền lâu thì kết cấu cần phải có các đặc trưng ban đầu sao cho

trong suốt khoảng thời gian dài đã được thiết lập, nó sẽ vẫn thỏa mãn các yêu cầu về an toàn và điều kiện sử dụng có kể đến ảnh hưởng của các tác động tính toán khác nhau (tác dụng dài hạn của tải trọng, các tác động bất lợi của khí hậu, công nghệ, nhiệt độ và độ ẩm, tác động xâm thực, v.v…) đến các đặc trưng hình học của kết cấu và các đặc trưng cơ học của vật liệu.

4.5 Sự an toàn, điều kiện sử dụng, độ bền lâu của kết cấu bê tông và bê tông cốt thép và các yêu cầu

khác đặt ra trong nhiệm vụ thiết kế cần được đảm bảo bởi việc thực hiện:

Các yêu cầu về tải trọng và tác động, giới hạn chịu lửa, độ không thấm nước, các giá trị giới hạn của biến dạng (độ võng, chuyển vị, biên độ dao động), về các giá trị tính toán của nhiệt độ không khí bên ngoài và độ ẩm tương đối của môi trường xung quanh, về bảo vệ kết cấu chịu tác động của môi trường xâm thực và các yêu cầu khác được quy định trong các tiêu chuẩn tương ứng (TCVN 2737:1995, Phụ lục M của tiêu chuẩn này, TCVN 9386:2012, TCVN 12251:2018, TCVN 9362:2012 và các tiêu chuẩn liên quan khác).

4.6 Khi thiết kế kết cấu bê tông và bê tông cốt thép, độ tin cậy của các kết cấu được quy định trong

của tải trọng và tác động, các đặc trưng tính toán của bê tông và cốt thép (hoặc thép kết cấu), được xác định với các hệ số độ tin cậy (an toàn) riêng tương ứng của các giá trị tiêu chuẩn của các đặc trưng này, có kể đến mức độ tầm quan trọng của nhà và công trình. Giá trị tiêu chuẩn của tải trọng và tác động, giá trị của hệ số độ tin cậy (an toàn) riêng về tải trọng, hệ số độ tin cậy về chức năng của kết cấu, cũng như sự phân loại tải trọng thành thường xuyên và tạm thời (dài hạn và ngắn hạn) được quy định trong các tiêu chuẩn tương ứng đối với kết cấu xây dựng (TCVN 2737:1995 và các tiêu chuẩn khác). Giá trị tính toán của tải trọng và tác động lấy phụ thuộc vào trạng thái giới hạn tính toán và trường hợp 19

tính toán. Mức độ tin cậy của các giá trị tính toán của các đặc trưng vật liệu được quy định phụ thuộc vào trường hợp tính toán và vào nguy cơ đạt tới trạng thái giới hạn tương ứng và được điều chỉnh bằng giá trị của hệ số độ tin cậy (an toàn) về bê tông và cốt thép (hoặc thép kết cấu). Tính toán kết cấu bê tông và bê tông cốt thép có thể được tiến hành theo giá trị độ tin cậy tiền định trên cơ sở tính toán xác suất toàn phần khi có đủ số liệu về sự biến động của các yếu tố chính trong các công thức tính toán.

5 Yêu cầu đối với tính toán kết cấu bê tông và bê tông cốt thép

5.1 Yêu cầu chung

5.1.1 Tính toán kết cấu bê tông và bê tông cốt thép cần được tiến hành phù hợp với các yêu cầu của

nhà và công trình so với thời hạn sử dụng đã dự định. Các tính toán cần phải đảm bảo được độ tin cậy của nhà và công trình trong suốt thời hạn sử dụng của chúng, cũng như trong quá trình thi công phù hợp với các yêu cầu đề ra đối với chúng. Các tính toán theo các trạng thái giới hạn thứ nhất bao gồm:

Tính toán độ bền kết cấu bê tông và bê tông cốt thép cần được tiến hành theo điều kiện mà trong đó nội lực, ứng suất và biến dạng trong kết cấu do các tác động khác nhau có kể đến trạng thái ứng suất ban đầu (ứng suất trước, tác động nhiệt độ và tác động khác) không được vượt quá các giá trị mà kết cấu có thể chịu được. Tính toán ổn định hình dạng kết cấu, cũng như ổn định vị trí (có kể đến sự làm việc đồng thời của kết cấu và nền, các tính chất biến dạng của chúng, khả năng chống trượt tại bề mặt tiếp xúc với nền và các đặc điểm riêng khác) cần được tiến hành theo các chỉ dẫn của các tiêu chuẩn áp dụng cho các loại kết cấu riêng. Trong các trường hợp cần thiết, tùy thuộc vào loại, công năng kết cấu cần tiến hành các tính toán theo các trạng thái giới hạn liên quan đến các hiện tượng dẫn đến phải dừng sử dụng nhà và công trình (biến dạng quá mức, trượt trong các liên kết và các hiện tượng khác). Tính toán theo các trạng thái giới hạn thứ hai bao gồm:

20

Tính toán kết cấu bê tông và bê tông cốt thép theo sự hình thành vết nứt cần được tiến hành theo điều kiện mà trong đó ứng suất hoặc biến dạng trong kết cấu do các tác động khác nhau không được vượt quá các giá trị giới hạn tương ứng của chúng do kết cấu phải chịu khi hình thành vết nứt. Tính toán kết cấu bê tông và bê tông cốt thép theo sự mở rộng vết nứt cần được tiến hành theo điều kiện mà trong đó chiều rộng vết nứt trong kết cấu do các tác động khác nhau không được vượt quá các giá trị giới hạn cho phép được quy định phụ thuộc vào các yêu cầu đối với kết cấu, các điều kiện sử dụng chúng, tác động của môi trường xung quanh và các đặc trưng vật liệu có kể đến các đặc điểm riêng về ứng xử ăn mòn của cốt thép. Tính toán kết cấu bê tông và bê tông cốt thép theo biến dạng cần được tiến hành theo điều kiện mà trong đó độ võng, góc xoay, chuyển vị và biên độ dao động của kết cấu do các tác động khác nhau không được vượt quá các giá trị giới hạn cho phép tương ứng. Đối với kết cấu mà trong đó không cho phép hình thành vết nứt thì cần phải đảm bảo các yêu cầu không xuất hiện vết nứt. Trong trường hợp này, không cần tính toán mở rộng vết nứt. Đối với các kết cấu khác mà trong đó cho phép hình thành vết nứt thì tính toán theo sự hình thành vết nứt được tiến hành để xác định sự cần thiết phải tính toán theo sự mở rộng vết nứt và kể đến vết nứt trong tính toán biến dạng.

5.1.2 Tính toán kết cấu bê tông và bê tông cốt thép (dạng thanh, phẳng, không gian, khối) theo các trạng thái giới hạn thứ nhất và thứ hai được tiến hành theo ứng suất, nội lực, biến dạng và chuyển vị đã tính được do các tác động ngoài trong các kết cấu và được hình thành trong các hệ được tạo ra từ các kết cấu của nhà và công trình có kể đến tính phi tuyến vật lý (biến dạng không đàn hồi của bê tông và cốt thép), khả năng hình thành vết nứt và trong các trường hợp cần thiết – tính không đẳng hướng, sự tích tụ hư hỏng và tính phi tuyến hình học (ảnh hưởng của biến dạng đến sự thay đổi nội lực trong kết cấu). Tính phi tuyến vật lý và tính không đẳng hướng cần được kể đến trong các quan hệ giữa ứng suất và biến dạng (hoặc nội lực và chuyển vị), cũng như trong các điều kiện độ bền và độ chống nứt của vật liệu. Trong các kết cấu siêu tĩnh cần kể đến sự phân bố lại nội lực trong các cấu kiện của hệ kết cấu do hình thành vết nứt và phát triển các biến dạng không đàn hồi trong bê tông và cốt thép đến tận khi xuất hiện trạng thái giới hạn trong cấu kiện. Khi không có các phương pháp tính toán mà có thể kể đến được các tính chất không đàn hồi của bê tông cốt thép, cũng như đối với các tính toán sơ bộ có kể đến các tính chất không đàn hồi của bê tông cốt thép thì cho phép xác định nội lực và ứng suất trong các kết cấu và các hệ siêu tĩnh với giả thiết sự làm việc đàn hồi của các cấu kiện bê tông cốt thép. Khi đó, ảnh hưởng của tính phi tuyến vật lý nên được kể đến bằng cách hiệu chỉnh các kết quả tính toán đàn hồi trên cơ sở các số liệu nghiên cứu thực nghiệm, mô hình phi tuyến, kết quả tính toán các công trình tương tự và các đánh giá chuyên gia. Khi tính toán kết cấu theo độ bền, biến dạng, hình thành và mở rộng vết nứt trên cơ sở phương pháp phần tử hữu hạn thì cần phải kiểm tra các điều kiện độ bền và độ chống nứt đối với tất cả các phần tử hữu hạn tạo nên kết cấu, cũng như các điều kiện xuất hiện các chuyển vị quá mức của kết cấu. Khi 21

đánh giá trạng thái giới hạn về độ bền thì cho phép giả thiết rằng các phần tử hữu hạn riêng lẻ bị phá hoại, nếu như điều này không dẫn đến phá hủy dây chuyền (lũy tiến) nhà hoặc công trình, và khi tác động đang xét thôi tác dụng thì khả năng sử dụng bình thường của nhà hoặc công trình được bảo toàn hoặc có thể khôi phục được. Xác định các nội lực và biến dạng giới hạn trong các kết cấu bê tông và bê tông cốt thép cần được tiến hành dựa trên các sơ đồ (mô hình) tính toán phản ánh được thực chất đặc điểm vật lý về sự làm việc của các kết cấu và vật liệu ở trạng thái giới hạn đang xét. Cho phép xác định khả năng chịu lực của các kết cấu bê tông cốt thép mà có thể chịu được các biến dạng dẻo (ví dụ: khi sử dụng cốt thép có giới hạn chảy thực tế) bằng phương pháp cân bằng giới hạn.

5.1.3 Khi tính toán các kết cấu bê tông và bê tông cốt thép theo các trạng thái giới hạn thì cần xét các

chuyển, sử dụng, các trường hợp sự cố, cũng như trường hợp có cháy.

5.1.4 Tính toán kết cấu bê tông và bê tông cốt thép cần được tiến hành với tất cả các loại tải trọng theo chức năng của nhà và công trình, có kể đến ảnh hưởng của môi trường xung quanh (các tác động khí hậu và nước – đối với các kết cấu nằm trong nước), còn trong các trường hợp cần thiết – có kể đến tác động của lửa, các tác động công nghệ, các tác động nhiệt độ và ẩm và các tác động của môi trường hóa học xâm thực.

5.1.5 Tính toán kết cấu bê tông và bê tông cốt thép được tiến hành dưới tác dụng của mô men uốn, lực dọc, lực cắt và mô men xoắn, cũng như dưới tác dụng cục bộ của tải trọng.

5.1.6 Khi tính toán các cấu kiện của các kết cấu lắp ghép chịu tác dụng của nội lực sinh ra khi nâng, vận chuyển và lắp dựng, thì tải trọng do trọng lượng các cấu kiện cần được nhân với hệ số động lực bằng 1,60 khi vận chuyển và bằng 1,40 khi nâng và lắp dựng. Khi có cơ sở thì cho phép lấy giá trị hệ số động lực thấp hơn, nhưng không thấp hơn 1,25.

5.1.7 Khi tính toán các kết cấu bê tông và bê tông cốt thép cần kể đến các đặc điểm riêng của các tính chất của các loại bê tông và cốt thép, ảnh hưởng của đặc điểm tải trọng và môi trường xung quanh đến chúng, biện pháp đặt cốt thép, sự làm việc đồng thời của cốt thép và bê tông (khi có hoặc không có bám dính giữa cốt thép và bê tông), công nghệ chế tạo các loại cấu kiện bê tông cốt thép của nhà và công trình.

5.1.8 Tính toán các kết cấu ứng suất trước cần được tiến hành có kể đến ứng suất ban đầu (ứng suất trước) và biến dạng trong cốt thép và bê tông, hao tổn ứng suất trước và các đặc điểm truyền lực nén trước lên bê tông.

5.1.9 Trong các kết cấu liền khối cần phải đảm bảo được độ bền của các kết cấu có kể đến các mạch ngừng thi công.

5.1.10 Khi tính toán kết cấu lắp ghép cần phải đảm bảo độ bền của các liên kết nút và liên kết đối đầu của các cấu kiện lắp ghép đã được thực hiện bằng cách nối các chi tiết thép đặt sẵn, các đầu thép chờ và đổ bù bằng bê tông.

5.1.11 Khi tính toán các kết cấu phẳng và kết cấu không gian chịu tác động của lực theo hai phương 22

vuông góc nhau thì cần xét các phần tử phẳng nhỏ hoặc không gian điển hình tách từ kết cấu với các nội lực tác dụng theo các cạnh bên của phần tử. Khi có các vết nứt thì các nội lực này cần được xác định có kể đến vị trí các vết nứt, độ cứng của cốt thép (độ cứng dọc trục và tiếp tuyến), độ cứng của bê tông (nằm giữa các vết nứt và ở tại các vết nứt) và các đặc điểm riêng khác. Khi không có vết nứt thì nội lực được xác định như đối với vật thể đặc. Khi có các vết nứt thì cho phép xác định nội lực với giả thiết cấu kiện bê tông làm việc đàn hồi. Tính toán các cấu kiện cần được tiến hành theo các tiết diện nguy hiểm nhất nằm dưới một góc so với phương nội lực tác dụng lên cấu kiện, trên cơ sở các mô hình tính toán có kể đến sự làm việc của cốt thép chịu kéo ở vị trí có vết nứt và sự làm việc của bê tông giữa các vết nứt trong các điều kiện trạng thái ứng suất phẳng.

5.1.12 Tính toán các kết cấu phẳng và không gian cho phép được tiến hành đối với kết cấu về tổng thể dựa trên phương pháp cân bằng giới hạn, kể cả có kể đến trạng thái biến dạng tại thời điểm gần phá hoại.

5.1.13 Khi tính toán các kết cấu khối chịu tác động của lực theo ba phương trực giao thì cần xét các phần tử khối nhỏ điển hình tách từ kết cấu với các nội lực tác dụng theo các mặt của phẩn tử. Khi đó, các nội lực cần được xác định dựa trên giả thiết tương tự đã được chấp nhận đối với các phần tử phẳng (xem 5.1.11). Tính toán các cấu kiện cần được tiến hành theo các tiết diện nguy hiểm nhất nằm dưới một góc so với phương nội lực tác dụng lên cấu kiện, trên cơ sở các mô hình tính toán có kể đến sự làm việc của bê tông và cốt thép trong các điều kiện trạng thái ứng suất khối.

5.1.14 Đối với các kết cấu có cấu hình phức tạp (ví dụ, kết cấu không gian) thì ngoài các phương pháp tính toán để đánh giá khả năng chịu lực, khả năng chống nứt và biến dạng, cũng có thể sử dụng các kết quả thử nghiệm mô hình kết cấu.

5.2 Yêu cầu đối với tính toán cấu kiện bê tông và bê tông cốt thép theo độ bền

5.2.1 Yêu cầu chung

5.2.1.1 Tính toán kết cấu bê tông và bê tông cốt thép theo độ bền được tiến hành:

dạng phi tuyến. Đối với các loại kết cấu bê tông cốt thép đơn giản (tiết diện chữ nhật, chữ T và chữ I với cốt thép nằm ở biên trên và biên dưới của tiết diện) thì cho phép tiến hành tính toán theo nội lực giới hạn;

mô men xoắn), chịu tác dụng cục bộ của tải trọng (nén cục bộ, chọc thủng) – theo nội lực giới hạn. Tính toán độ bền các cấu kiện bê tông cốt thép ngắn (công xôn ngắn và các cấu kiện khác tương tự) được tiến hành theo mô hình thanh – giàn (giàn ảo).

5.2.1.2 Tính toán độ bền cấu kiện bê tông và bê tông cốt thép theo nội lực giới hạn được tiến hành theo điều kiện mà nội lực do tải trọng và tác động ngoài F trong tiết diện đang xét không vượt quá nội 23

lực giới hạn F mà cấu kiện có thể chịu được trong tiết diện này: u

5.2.2 Tính toán cấu kiện bê tông theo độ bền

5.2.2.1 Các cấu kiện bê tông, tùy thuộc vào điều kiện làm việc và yêu cầu đối với chúng, cần được tính toán theo các tiết diện thẳng góc theo nội lực giới hạn không kể đến (xem 5.2.2.2) hoặc có kể đến (xem 5.2.2.3) cường độ chịu kéo của bê tông vùng chịu kéo.

5.2.2.2 Tiến hành tính toán không kể đến cường độ chịu kéo của bê tông đối với các cấu kiện bê tông chịu nén lệch tâm với độ lệch tâm của lực dọc không vượt quá 0,9 khoảng cách từ trọng tâm tiết diện đến thớ chịu nén nhiều nhất. Khi đó, nội lực giới hạn, mà cấu kiện có thể chịu được, được xác định theo cường độ chịu nén tính toán của bê tông Rb, phân bố đều trên vùng chịu nén quy ước của tiết diện có trọng tâm trùng với điểm đặt lực dọc. Đối với kết cấu bê tông dạng khối thì sử dụng biểu đồ ứng suất trong vùng chịu nén dạng tam giác với ứng suất không vượt quá giá trị tính toán của cường độ chịu nén tính toán của bê tông Rb. Khi đó, độ lệch tâm của lực dọc đối với trọng tâm tiết diện không được vượt quá 0,65 khoảng cách từ trọng tâm tiết diện đến thớ bê tông chịu nén nhiều nhất.

5.2.2.3 Tiến hành tính toán có kể đến cường độ chịu kéo của bê tông đối với các cấu kiện bê tông chịu nén lệch tâm với độ lệch tâm của lực dọc lớn hơn giá trị nêu trong 5.2.2.2, đối với cấu kiện bê tông chịu uốn (mà được phép sử dụng), cũng như đối với cấu kiện chịu nén lệch tâm với độ lệch tâm của lực dọc bằng giá trị nêu trong 5.2.2.2, nhưng trong đó không cho phép hình thành vết nứt theo các điều kiện sử dụng. Khi đó, nội lực giới hạn, mà tiết diện cấu kiện có thể chịu được, được xác định như đối với vật thể đàn hồi với ứng suất kéo lớn nhất bằng giá trị tính toán của cường độ chịu kéo dọc trục của bê tông Rbt.

5.2.2.4 Khi tính toán cấu kiện bê tông chịu nén lệch tâm cần kể đến ảnh hưởng của uốn dọc và độ lệch tâm ngẫu nhiên.

5.2.3 Tính toán cấu kiện bê tông cốt thép theo độ bền tiết diện thẳng góc

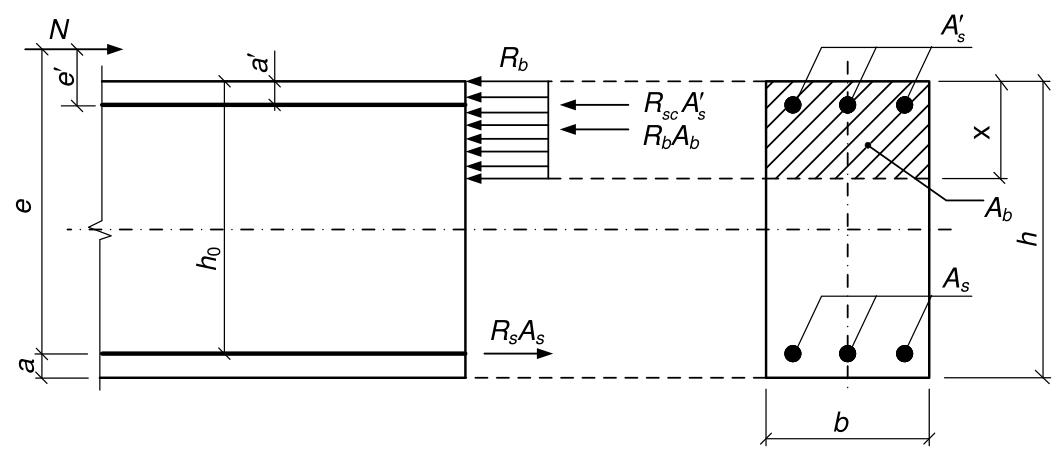

5.2.3.1 Tính toán cấu kiện bê tông cốt thép theo nội lực giới hạn cần được tiến hành với các nội lực giới hạn mà bê tông và cốt thép có thể chịu được, dựa trên các giả thiết sau:

bê tông và được phân bố đều trên vùng chịu nén quy ước của bê tông;

tính toán tương ứng.

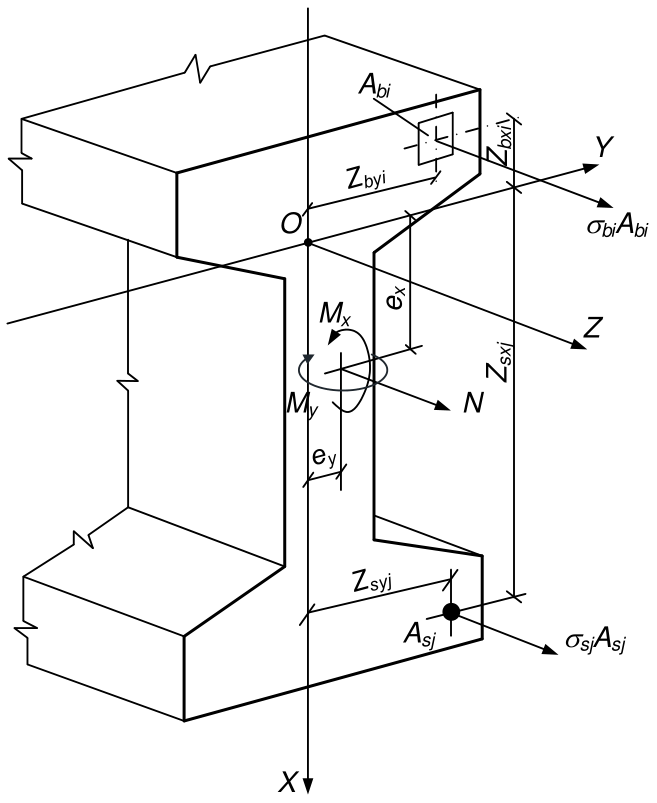

5.2.3.2 Tính toán cấu kiện bê tông cốt thép theo mô hình biến dạng phi tuyến được tiến hành trên cơ sở các biểu đồ biến dạng của bê tông và cốt thép, xuất phát từ giả thiết tiết diện phẳng. Tiêu chí độ bền của tiết diện thẳng góc là biến dạng tương đối trong bê tông hoặc cốt thép đạt tới giá trị giới hạn. 24

5.2.3.3 Khi tính toán cấu kiện bê tông cốt thép chịu nén lệch tâm cần kể đến ảnh hưởng của uốn dọc và độ lệch tâm ngẫu nhiên.

5.2.4 Tính toán cấu kiện bê tông cốt thép theo độ bền tiết diện nghiêng

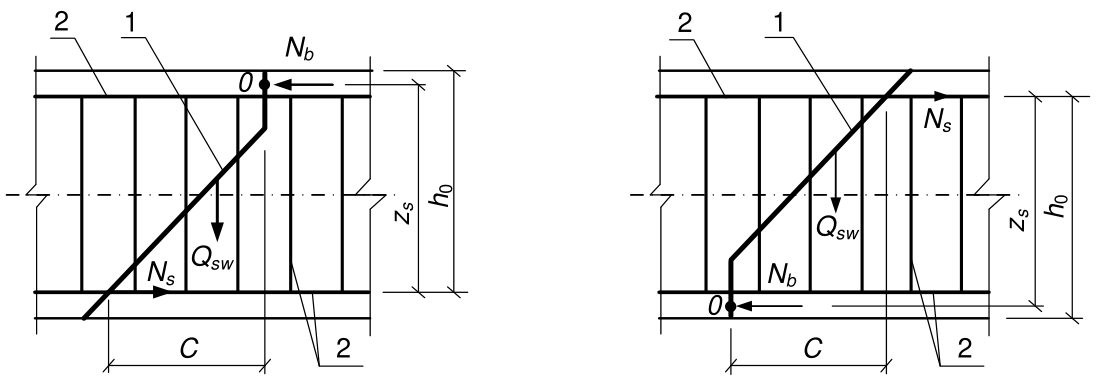

5.2.4.1 Tính toán cấu kiện bê tông cốt thép theo độ bền các tiết diện nghiêng được tiến hành: theo tiết diện nghiêng chịu tác dụng của lực cắt, theo tiết diện nghiêng chịu tác dụng của mô men uốn và theo dải bê tông giữa các tiết diện nghiêng chịu tác dụng của lực cắt.

5.2.4.2 Khi tính toán cấu kiện bê tông cốt thép theo độ bền các tiết diện nghiêng chịu tác dụng của lực cắt thì lực cắt giới hạn mà cấu kiện có thể chịu được trên tiết diện nghiêng cần được xác định bằng tổng các lực cắt giới hạn chịu bởi bê tông trong tiết diện nghiêng và bởi cốt thép ngang cắt qua tiết diện nghiêng.

5.2.4.3 Khi tính toán cấu kiện bê tông cốt thép theo độ bền các tiết diện nghiêng chịu tác dụng của mô men uốn thì mô men uốn giới hạn mà cấu kiện có thể chịu được trên tiết diện nghiêng cần được xác định bằng tổng các mô men uốn giới hạn chịu bởi cốt thép dọc và cốt thép ngang cắt qua tiết diện nghiêng, đối với trục đi qua điểm đặt hợp lực của các nội lực trong vùng chịu nén.

5.2.4.4 Khi tính toán cấu kiện bê tông cốt thép theo độ bền dải bê tông giữa các tiết diện nghiêng chịu tác dụng của lực cắt thì lực cắt giới hạn mà cấu kiện có thể chịu được cần được xác định theo độ bền của dải bê tông nghiêng nằm dưới tác dụng của nội lực nén dọc theo dải bê tông này và nội lực kéo do cốt thép ngang cắt qua dải bê tông nghiêng.

5.2.5 Tính toán cấu kiện bê tông cốt thép theo độ bền tiết diện không gian Khi tính toán cấu kiện bê tông cốt thép theo độ bền các tiết diện không gian thì mô men xoắn giới hạn mà cấu kiện có thể chịu được cần được xác định bằng tổng mô men xoắn giới hạn chịu bởi cốt thép dọc và cốt thép ngang nằm ở mỗi cạnh cấu kiện. Ngoài ra, cần tiến hành tính toán độ bền cấu kiện bê tông cốt thép theo dải bê tông giữa các tiết diện không gian và chịu tác dụng của lực nén dọc theo dải bê tông và lực kéo do cốt thép ngang cắt qua dải bê tông.

5.2.6 Tính toán cấu kiện bê tông cốt thép chịu tác dụng cục bộ của tải trọng

5.2.6.1 Khi tính toán cấu kiện bê tông cốt thép chịu tác dụng cục bộ thì lực nén giới hạn mà cấu kiện có thể chịu được cần được xác định xuất phát từ cường độ của bê tông ở trạng thái ứng suất khối được tạo bởi bê tông bao quanh và cốt thép hạn chế biến dạng ngang, nếu có.

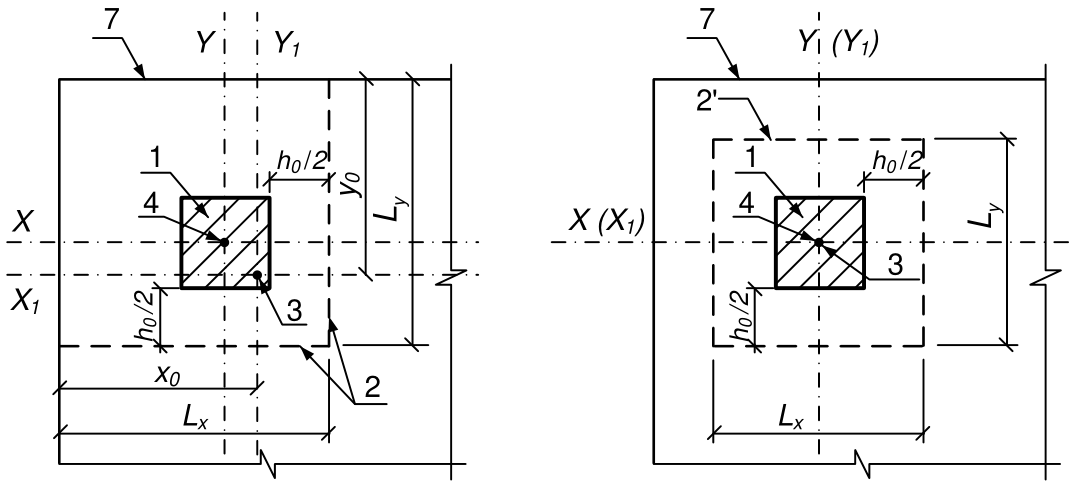

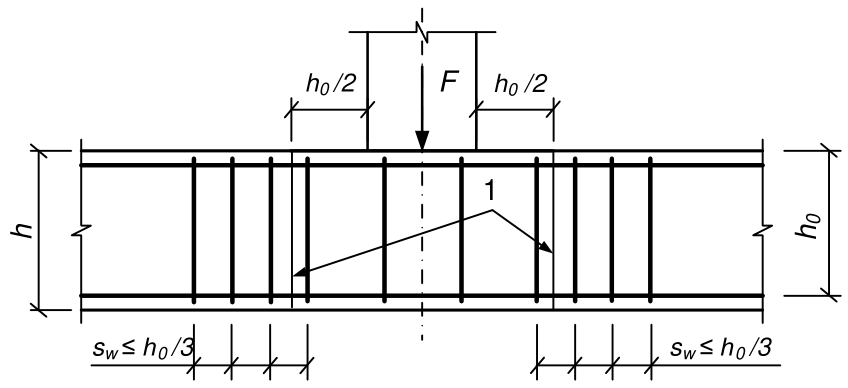

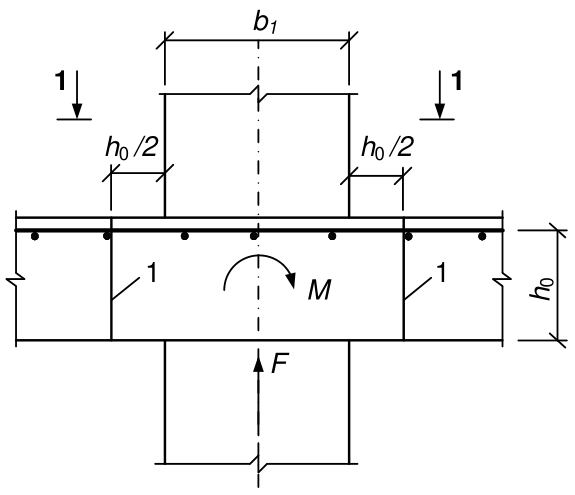

5.2.6.2 Tính toán chọc thủng được tiến hành đối với các cấu kiện bê tông cốt thép phẳng (bản sàn) khi có tác dụng của lực tập trung và mô men tập trung trong vùng chọc thủng. Nội lực giới hạn mà cấu kiện bê tông cốt thép có thể chịu được khi chọc thủng được xác định bằng tổng nội lực giới hạn chịu bởi bê tông và cốt thép ngang nằm trong vùng chọc thủng. 25

5.3 Yêu cầu đối với tính toán cấu kiện bê tông cốt thép theo sự hình thành vết nứt

5.3.1 Tính toán cấu kiện bê tông cốt thép theo sự hình thành vết nứt thẳng góc được tiến hành theo nội lực giới hạn hoặc theo mô hình biến dạng phi tuyến. Tính toán theo sự hình thành vết nứt xiên được tiến hành theo nội lực giới hạn.

5.3.2 Tính toán theo sự hình thành các vết nứt của các cấu kiện bê tông cốt thép theo nội lực giới hạn được tiến hành theo điều kiện mà nội lực do tải trọng và tác động ngoài F trong tiết diện đang xét không vượt quá nội lực giới hạn mà cấu kiện bê tông cốt thép có thể chịu được khi hình thành F crc u , vết nứt:

5.3.3 Nội lực chịu bởi cấu kiện bê tông cốt thép khi hình thành các vết nứt thẳng góc cần được xác định từ tính toán cấu kiện bê tông cốt thép như đối với vật thể đặc có kể đến các biến dạng đàn hồi trong cốt thép và biến dạng không đàn hồi trong bê tông chịu kéo và chịu nén với ứng suất pháp lớn nhất khi kéo trong bê tông bằng giá trị tính toán của cường độ chịu kéo dọc trục của bê tông Rbt,ser.

5.3.4 Tính toán theo sự hình thành các vết nứt thẳng góc của các cấu kiện bê tông cốt thép theo mô hình biến dạng phi tuyến được tiến hành dựa trên các biểu đồ biến dạng của cốt thép, của bê tông chịu kéo và bê tông chịu nén, và dựa trên giả thiết tiết diện phẳng. Tiêu chí hình thành các vết nứt là biến dạng tương đối trong bê tông chịu kéo đạt tới giá trị giới hạn.

5.3.5 Nội lực mà cấu kiện bê tông cốt thép có thể chịu được khi hình thành vết nứt xiên cần được xác định từ tính toán cấu kiện bê tông cốt thép như đối với vật thể đàn hồi và theo tiêu chí độ bền của bê tông ở trạng thái ứng suất phẳng “kéo-nén”.

5.4 Yêu cầu đối với tính toán cấu kiện bê tông cốt thép theo sự mở rộng vết nứt

5.4.1 Tính toán cấu kiện bê tông cốt thép được tiến hành theo sự mở rộng các loại vết nứt khác nhau trong các trường hợp khi mà việc kiểm tra bằng tính toán theo sự hình thành vết nứt chỉ ra rằng các vết nứt sẽ hình thành.

5.4.2 Tính toán theo sự mở rộng vết nứt được tiến hành theo điều kiện mà chiều rộng vết nứt do a crc ngoại lực không được vượt quá giá trị chiều rộng vết nứt giới hạn cho phép : a crc u ,

5.4.3 Chiều rộng vết nứt thẳng góc được xác định bằng tích của biến dạng tương đối trung bình của cốt thép trên đoạn giữa các vết nứt và chiều dài đoạn này. Biến dạng tương đối trung bình giữa các vết nứt được xác định có kể đến sự làm việc của bê tông chịu kéo giữa các vết nứt. Biến dạng tương đối của cốt thép tại vết nứt được xác định từ tính toán đàn hồi quy ước cấu kiện bê tông cốt thép có vết nứt với việc sử dụng mô đun biến dạng quy đổi của bê tông chịu nén được xác định có kể đến ảnh hưởng của biến dạng không đàn hồi của bê tông vùng chịu nén, hoặc theo mô hình biến dạng phi tuyến. Khoảng cách giữa các vết nứt được xác định theo các điều kiện mà hiệu số nội lực trong cốt thép dọc tại tiết diện có vết nứt và giữa các vết nứt cần phải được chịu bởi lực bám dính của cốt thép với bê tông trên chiều dài đoạn này. 26

Chiều rộng vết nứt thẳng góc cần được xác định có kể đến đặc điểm tác dụng của tải trọng (tính lặp lại, thời hạn (ngắn hạn hoặc dài hạn) và đặc điểm tương tự) và loại bề mặt cốt thép.

5.4.4 Chiều rộng vết nứt giới hạn cho phép cần được lấy theo các yêu cầu thẩm mỹ, yêu cầu độ a crc u , thấm của kết cấu, cũng như phụ thuộc vào thời hạn (ngắn hạn hoặc dài hạn) tác dụng của tải trọng, loại cốt thép và khả năng phát triển ăn mòn của nó tại vết nứt (theo TCVN 12251:2018).

5.5 Yêu cầu đối với tính toán cấu kiện bê tông cốt thép theo biến dạng

5.5.1 Tính toán cấu kiện bê tông cốt thép theo biến dạng được tiến hành theo điều kiện mà độ võng hoặc chuyển vị của kết cấu f do ngoại lực không được vượt quá giá trị giới hạn cho phép của độ võng hoặc chuyển vị uf (xem Phụ lục M):

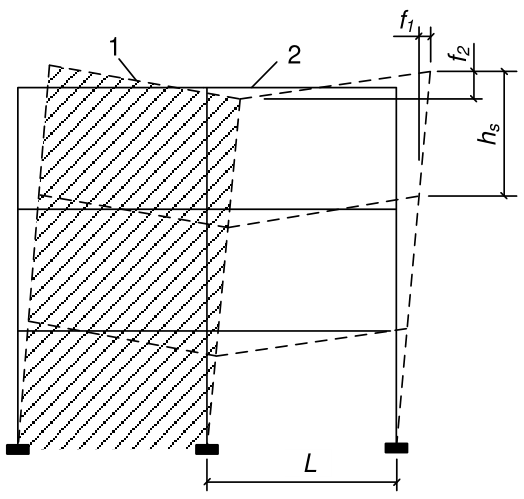

5.5.2 Độ võng hoặc chuyển vị của kết cấu bê tông cốt thép được xác định theo các nguyên tắc chung của cơ học kết cấu phụ thuộc vào các đặc trưng biến dạng uốn, biến dạng trượt và biến dạng dọc trục của cấu kiện bê tông cốt thép tại các tiết diện dọc theo chiều dài cấu kiện (độ cong, góc xoay, v.v…).

5.5.3 Trong các trường hợp, khi mà độ võng của các cấu kiện bê tông cốt thép chủ yếu phụ thuộc vào biến dạng uốn, thì giá trị độ võng được xác định theo độ cong của các cấu kiện hoặc theo các đặc trưng độ cứng. Độ cong của cấu kiện bê tông cốt thép được xác định bằng cách chia mô men uốn cho độ cứng khi uốn của tiết diện bê tông cốt thép Độ cứng tiết diện đang xét của cấu kiện bê tông cốt thép được xác định theo các nguyên tắc chung của sức bền vật liệu: đối với tiết diện không nứt – như đối với cấu kiện đặc đàn hồi quy ước, còn đối với tiết diện nứt – như đối với cấu kiện đàn hồi quy ước có vết nứt (với quan hệ tuyến tính giữa ứng suất và biến dạng tương đối). Ảnh hưởng của các biến dạng không đàn hồi của bê tông được kể đến bằng cách sử dụng mô đun biến dạng quy đổi của bê tông, còn ảnh hưởng của sự làm việc của bê tông chịu kéo nằm giữa các vết nứt – bằng cách sử dụng mô đun biến dạng quy đổi của cốt thép. Tính toán biến dạng các kết cấu bê tông cốt thép có kể đến vết nứt được tiến hành trong các trường hợp khi mà việc kiểm tra bằng tính toán theo sự hình thành các vết nứt chỉ ra rằng các vết nứt sẽ hình thành. Trong trường hợp ngược lại, tính toán biến dạng được tiến hành như đối với cấu kiện bê tông cốt thép không nứt. Độ cong và biến dạng dọc trục của cấu kiện bê tông cốt thép cũng được xác định theo mô hình biến dạng phi tuyến xuất phát từ các phương trình cân bằng ngoại lực và nội lực tác dụng tại tiến diện thẳng góc của cấu kiện, từ giả thiết tiết diện phẳng, từ các biểu đồ biến dạng của bê tông và cốt thép và các biến dạng trung bình của cốt thép giữa các vết nứt.

5.5.4 Tính toán biến dạng các cấu kiện bê tông cốt thép có kể đến thời hạn (ngắn hạn hoặc dài hạn) tác dụng của tải trọng đã được quy định trong các tiêu chuẩn tương ứng. Khi tính độ võng thì độ cứng của các đoạn cấu kiện cần được xác định có kể đến sự có hoặc không có các vết nứt thẳng góc với trục dọc cấu kiện ở vùng chịu kéo của tiết diện của chúng. 27

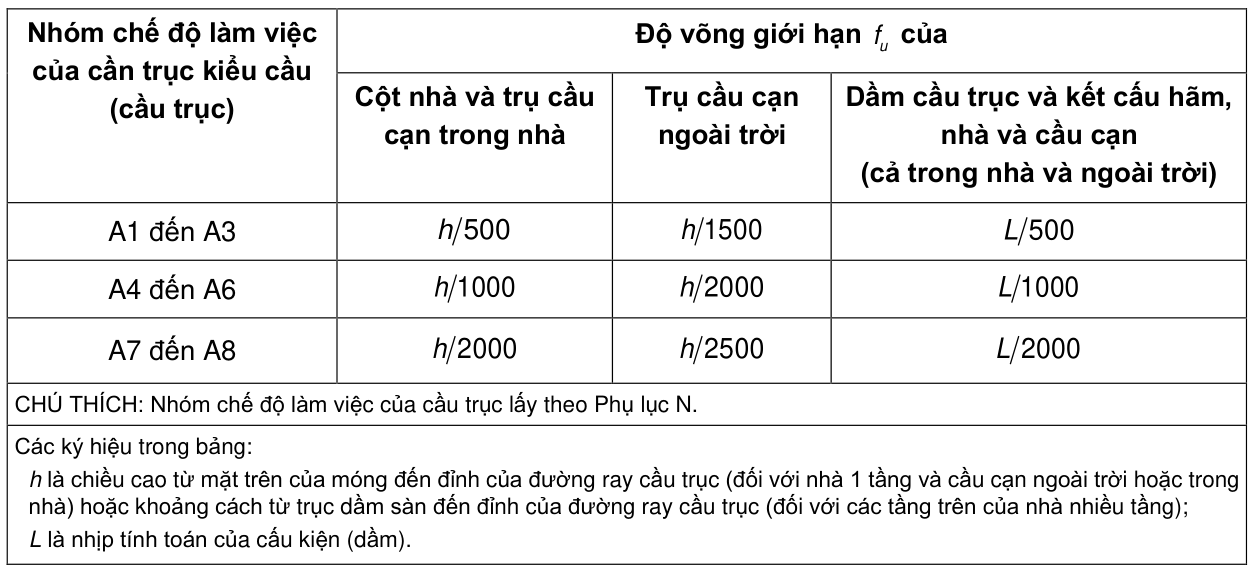

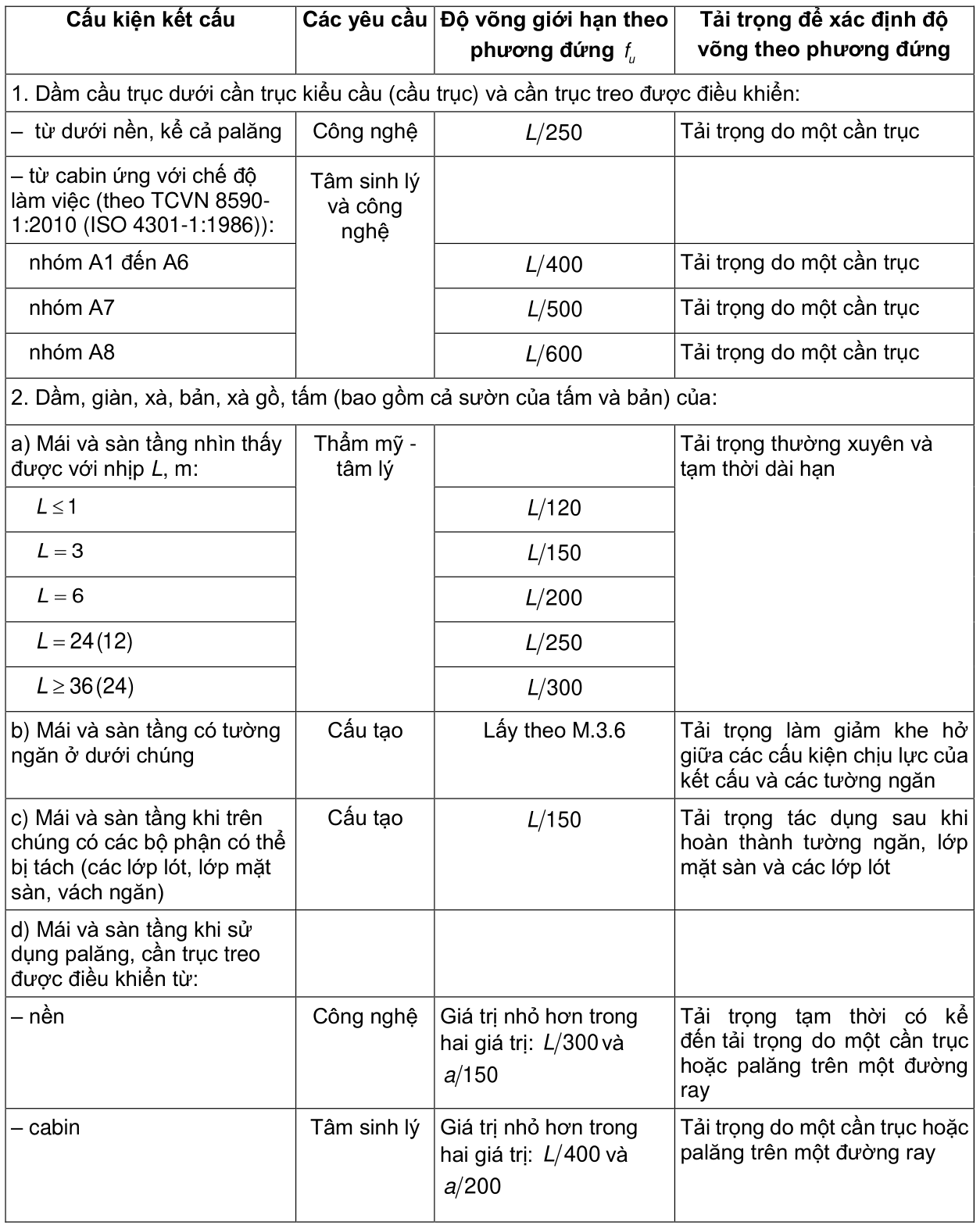

5.5.5 Giá trị biến dạng giới hạn cho phép được lấy theo các chỉ dẫn trong 8.2.3.1.2. Khi có tác dụng của các tải trọng thường xuyên, tạm thời dài hạn và tạm thời ngắn hạn thì độ võng của các cấu kiện bê tông cốt thép trong tất cả các trường hợp không được vượt quá 1/150 nhịp hoặc 1/75 chiều dài vươn công xôn.

6 Vật liệu cho kết cấu bê tông và bê tông cốt thép

6.1 Bê tông

6.1.1 Các chỉ tiêu chất lượng của bê tông được sử dụng khi thiết kế

6.1.1.1 Đối với các kết cấu bê tông và bê tông cốt thép được thiết kế phù hợp với các yêu cầu của tiêu chuẩn này thì cần sử dụng các loại bê tông kết cấu sau:

6.1.1.2 Khi thiết kế các công trình bê tông và bê tông cốt thép phù hợp với các yêu cầu đối với các kết cấu cụ thể thì cần phải quy định loại bê tông và các chỉ tiêu chất lượng quy định của nó được kiểm soát trong thi công.

6.1.1.3 Các chỉ tiêu chất lượng quy định và cần được kiểm soát của bê tông bao gồm:

Cấp độ bền chịu nén của bê tông B được định nghĩa trong 3.1.5 và được gọi là cường độ lập phương tiêu chuẩn. Cấp độ bền chịu kéo dọc trục của bê tông Bt được định nghĩa trong 3.1.3 và được gọi là cường độ chịu kéo tiêu chuẩn. Cho phép lấy giá trị xác suất đảm bảo khác của cường độ chịu nén và chịu kéo dọc trục của bê tông theo yêu cầu của các tiêu chuẩn đối với các loại công trình đặc biệt cụ thể. Mác khối lượng thể tích trung bình của bê tông D được định nghĩa trong 3.1.24.

CHÚ THÍCH: Phương pháp xác định khối lượng thể tích trung bình được nêu trong TCVN 3108:1993. Mác tự ứng suất của bê tông Sp được định nghĩa trong 3.1.25. 28

Khi cần thiết thì cần quy định các chỉ tiêu chất lượng bổ sung của bê tông liên quan đến độ dẫn nhiệt, tính chịu nhiệt, tính chịu lửa, khả năng chống ăn mòn (đối với bản thân bê tông, cũng như đối với cốt thép nằm trong bê tông), khả năng bảo vệ sinh học và các yêu cầu khác đối với kết cấu (xem TCVN 12251:2018). Các chỉ tiêu chất lượng quy định của bê tông cần phải được đảm bảo bằng việc thiết kế thành phần cấp phối của hỗn hợp bê tông (trên cơ sở các đặc trưng của vật liệu đối với bê tông và các yêu cầu đối với bê tông), công nghệ chế tạo hỗn hợp bê tông và thi công công tác bê tông khi chế tạo (xây dựng) các sản phẩm và kết cấu bê tông và bê tông cốt thép. Các chỉ tiêu chất lượng quy định của bê tông phải được kiểm soát cả trong quá trình sản xuất, cũng như trực tiếp trong quá trình chế tạo kết cấu. Các chỉ tiêu chất lượng quy định cần thiết của bê tông cần được quy định khi thiết kế các kết cấu bê tông và bê tông cốt thép phù hợp với tính toán và các điều kiện chế tạo và sử dụng kết cấu có kể đến các tác động khác nhau của môi trường xung quanh và các tính chất bảo vệ của bê tông đối với loại cốt thép được lựa chọn áp dụng. Cấp độ bền chịu nén của bê tông B được chỉ định đối với tất cả các loại bê tông và kết cấu. Cấp độ bền chịu kéo dọc trục Bt được chỉ định trong các trường hợp khi mà đặc trưng này có ý nghĩa quyết định đến sự làm việc của kết cấu và nó được kiểm soát trong sản xuất. Mác chống thấm nước của bê tông W được chỉ định đối với các kết cấu có yêu cầu về hạn chế độ thấm nước. Mác tự ứng suất của bê tông phải được chỉ định đối với các kết cấu tự ứng suất khi mà đặc trưng này được kể vào tính toán và được kiểm soát trong sản xuất.

6.1.1.4 Đối với các kết cấu bê tông và bê tông cốt thép, cần sử dụng bê tông với các cấp và mác nêu trong các bảng từ 1 đến 5.

6.1.1.5 Tuổi thiết kế của bê tông, nghĩa là tuổi mà bê tông cần phải đạt tất cả các chỉ tiêu chất lượng quy định đối với nó, được chỉ định khi thiết kế xuất phát từ thời hạn chất tải thực tế có thể của kết cấu bằng các tải trọng theo thiết kế, có kể đến các biện pháp thi công kết cấu và các điều kiện đóng rắn bê tông. Khi không có các số liệu này thì cấp bê tông được quy định ở tuổi thiết kế 28 ngày. Giá trị quy định của cường độ bê tông xuất xưởng và cường độ bê tông khi truyền ứng suất trong các cấu kiện lắp ghép cần được chỉ định phù hợp với GOST 13015-2012 và các tiêu chuẩn đối với các loại kết cấu cụ thể.

6.1.1.6 Đối với các kết cấu bê tông cốt thép thì cần sử dụng cấp độ bền chịu nén của bê tông không thấp hơn B15. Đối với các kết cấu bê tông cốt thép ứng suất trước thì cần sử dụng bê tông có cấp độ bền chịu nén phụ thuộc vào loại và cấp độ bền chịu kéo của cốt thép ứng suất trước, nhưng không thấp hơn B20. Cường độ bê tông tại thời điểm truyền ứng suất Rbp (cường độ chịu nén tại thời điểm nén trước) được kiểm soát tương tự như cấp độ bền chịu nén) cần được chỉ định không nhỏ hơn 15 MPa và không nhỏ 29

hơn 50 % cấp độ bền chịu nén đã được lựa chọn của bê tông.

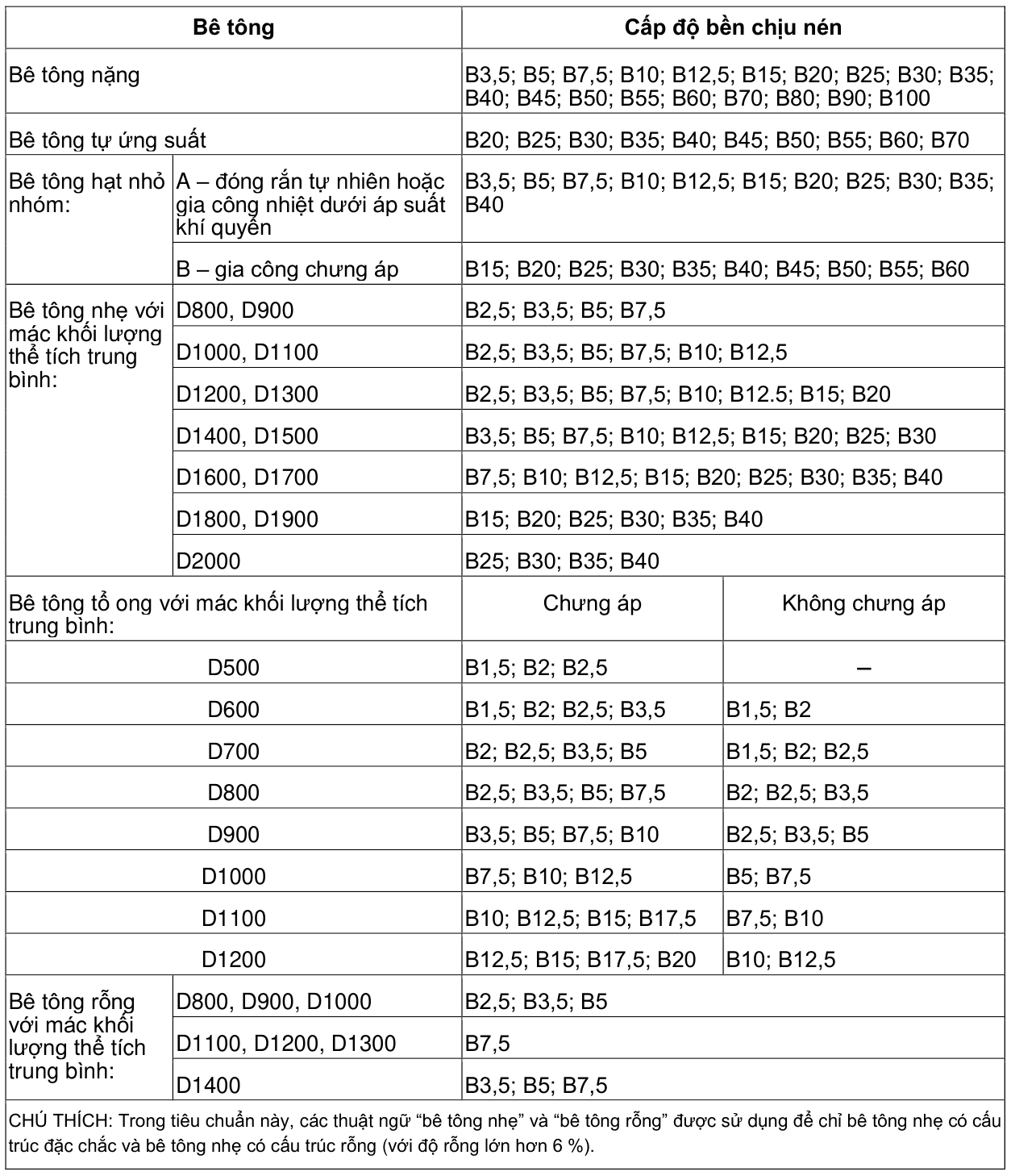

Bảng 1 – Cấp và mác bê tông

30

Bảng 2 – Cấp độ bền chịu kéo dọc trục của bê tông

Bảng 3 – Mác chống thấm nước của bê tông

Bảng 4 – Mác khối lượng thể tích trung bình của bê tông

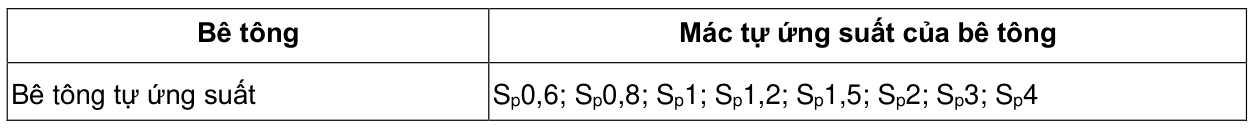

Bảng 5 – Mác tự ứng suất của bê tông

6.1.1.7 Khi không có căn cứ thực nghiệm riêng thì không cho phép sử dụng bê tông hạt nhỏ cho các kết cấu bê tông cốt thép chịu tác động của tải trọng lặp lại nhiều lần, cũng như cho các kết cấu ứng suất trước có nhịp lớn hơn 12 m với cốt thép bằng dây kéo nguội và cáp. Cấp độ bền chịu nén của bê tông hạt nhỏ, dùng để bảo vệ chống ăn mòn và đảm bảo bám dính với bê tông của cốt thép ứng suất trước nằm ở các rãnh và trên bề mặt kết cấu, không được thấp hơn B20, còn dùng để bơm vào các ống lồng – không thấp hơn B25.

6.1.1.8 Mác chống thấm nước của bê tông cần được chỉ định phụ thuộc vào các yêu cầu đối với các kết cấu, chế độ làm việc và điều kiện môi trường xung quanh theo SP 28.13330.2012.

6.1.2 Các đặc trưng độ bền tiêu chuẩn và tính toán của bê tông

6.1.2.1 Các đặc trưng độ bền cơ bản của bê tông là các giá trị tiêu chuẩn của:

31

Các giá trị tiêu chuẩn của cường độ chịu nén dọc trục (cường độ lăng trụ) và chịu kéo dọc trục của bê tông (trong trường hợp chỉ định cấp độ bền chịu nén của bê tông) được lấy theo Bảng 6 phụ thuộc vào cấp độ bền chịu nén dọc trục B của bê tông.

CHÚ THÍCH 1: Mẫu lăng trụ chuẩn để xác định cường độ chịu nén tiêu chuẩn có kích thước (150 × 150 × 600) mm.

CHÚ THÍCH 2: Tham khảo Phụ lục A để có thêm thông tin về quan hệ giữa cấp độ bền chịu nén B với cường độ chịu nén tiêu chuẩn Rb,n. Trong trường hợp chỉ định cấp độ bền chịu kéo dọc trục Bt của bê tông thì giá trị tiêu chuẩn của cường độ chịu kéo dọc trục Rbt,n được lấy bằng trị số của cấp độ bền chịu kéo dọc trục của bê tông.

6.1.2.2 Giá trị tính toán của cường độ chịu nén dọc trục, Rb, và chịu kéo dọc trục, Rbt, của bê tông được xác định theo các công thức:

Đối với bê tông nặng, bê tông hại nhỏ, bê tông tự ứng suất và bê tông nhẹ: 1,3; Đối với bê tông tổ ong: 1,5;

Đối với bê tông nặng, bê tông hạt nhỏ, bê tông tự ứng suất và bê tông nhẹ: 1,5; Đối với bê tông tổ ong: 2,3.

Đối với bê tông nặng, bê tông hạt nhỏ, bê tông tự ứng suất và bê tông nhẹ: 1,3.

Giá trị các cường độ tính toán của bê tông Rb, Rbt, Rb,ser, Rbt,ser (đã làm tròn) phụ thuộc vào cấp độ bền chịu nén và chịu kéo dọc trục của bê tông nêu trong Bảng 7 và Bảng 8 đối với các trạng thái giới hạn thứ nhất và trong Bảng 6 đối với các trạng thái giới hạn thứ hai.

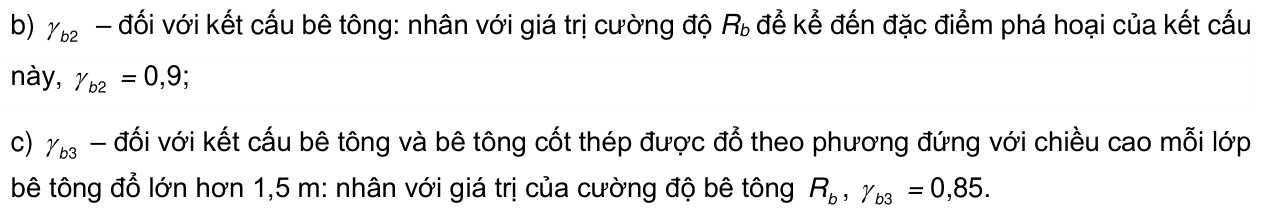

6.1.2.3 Trong các trường hợp cần thiết, giá trị tính toán của các đặc trưng độ bền của bê tông được

kết cấu (đặc điểm tải trọng, điều kiện môi trường xung quanh, v.v…): 32

kể đến ảnh hưởng của thời hạn tác dụng của tải trọng tĩnh:

Theo nội suy – khi độ ẩm của bê tông tổ ong lớn hơn 10 % đến 25 %. 33

Đơn vị tính bằng megapascan

Bảng 8 – Cường độ chịu kéo tính toán của bê tông đối với các trạng thái giới hạn thứ nhất Rbt Đơn vị tính bằng megapascan

6.1.3 Các đặc trưng biến dạng của bê tông

6.1.3.1 Các đặc trưng biến dạng cơ bản của bê tông là các giá trị của:

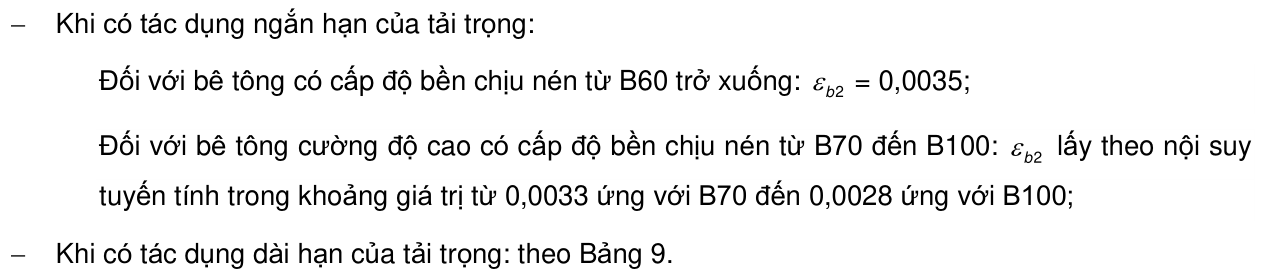

6.1.3.2 Các giá trị biến dạng tương đối giới hạn của bê tông nặng, bê tông hạt nhỏ và bê tông tự ứng suất lấy như sau:

khí môi trường xung quanh. Các giá trị biến dạng tương đối giới hạn của bê tông nhẹ, bê tông tổ ong và bê tông rỗng cần lấy theo các chỉ dẫn riêng. Cho phép lấy các giá trị biến dạng tương đối giới hạn của bê tông nhẹ khi có tác dụng dài hạn của tải

của bê tông). 36

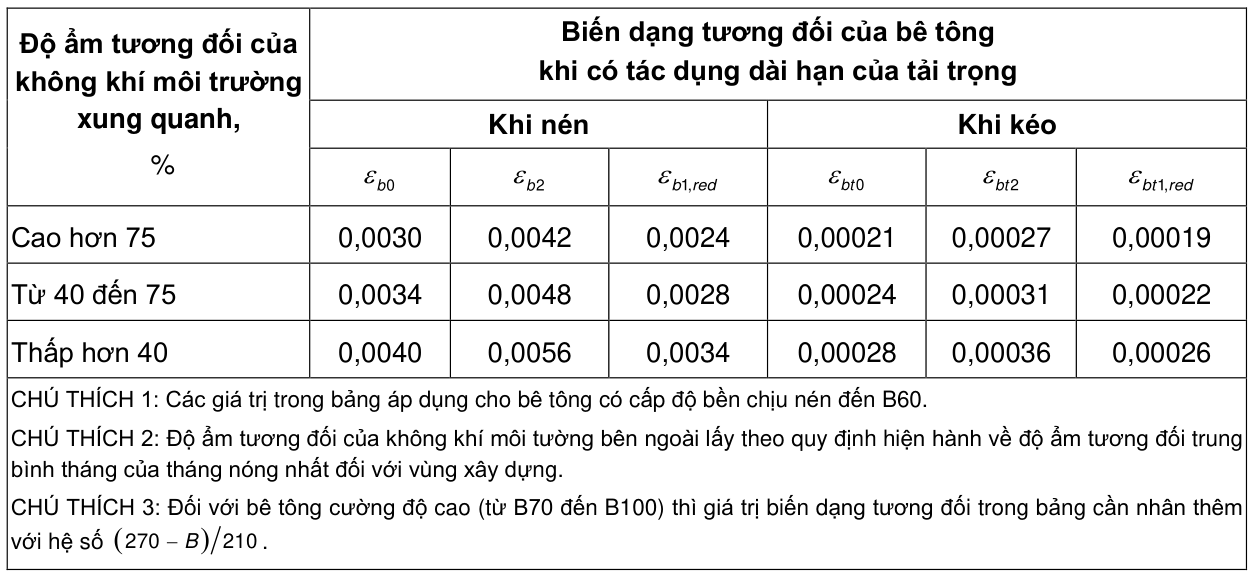

Bảng 9 – Biến dạng tương đối của bê tông khi có tác dụng dài hạn của tải trọng

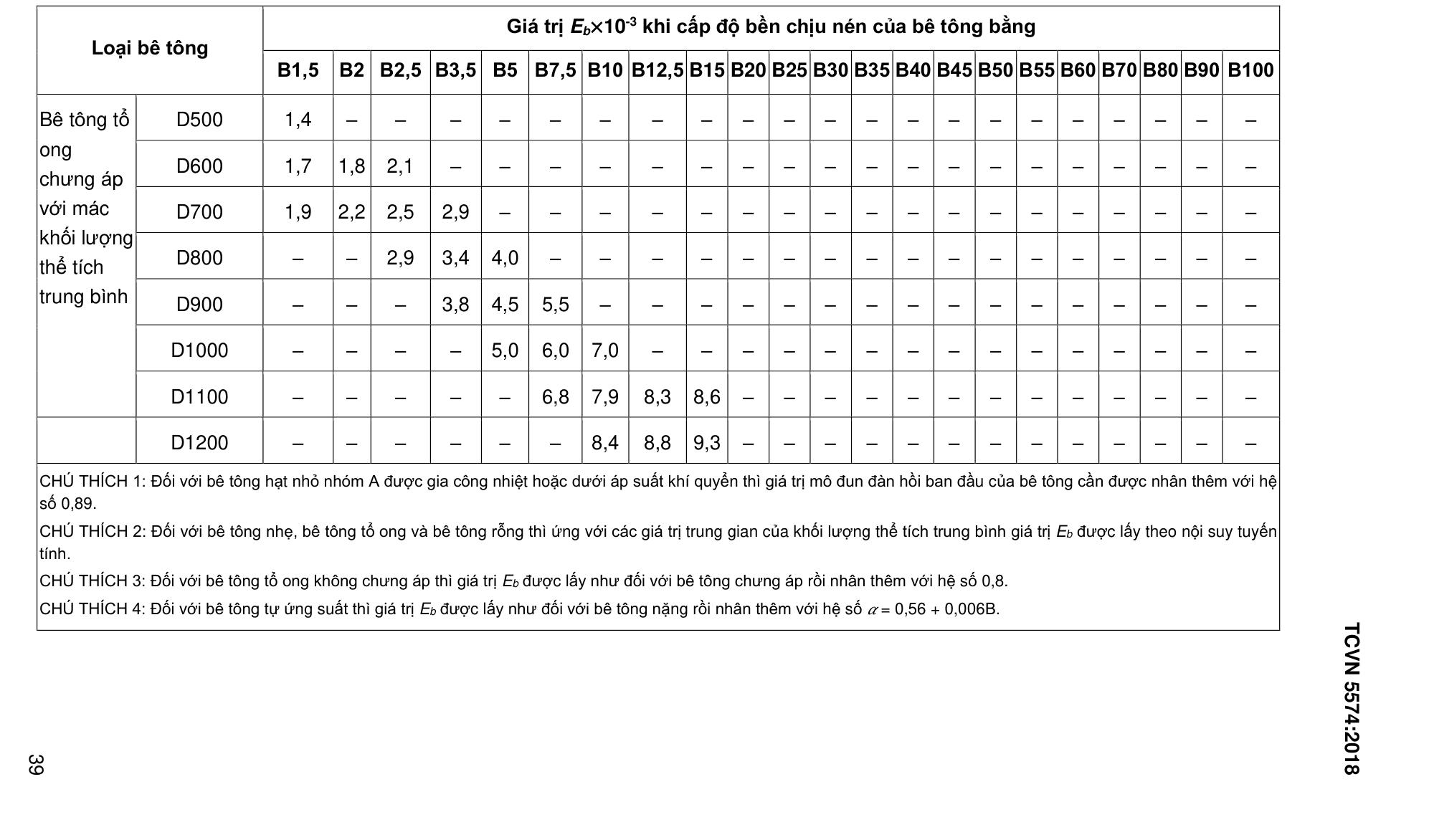

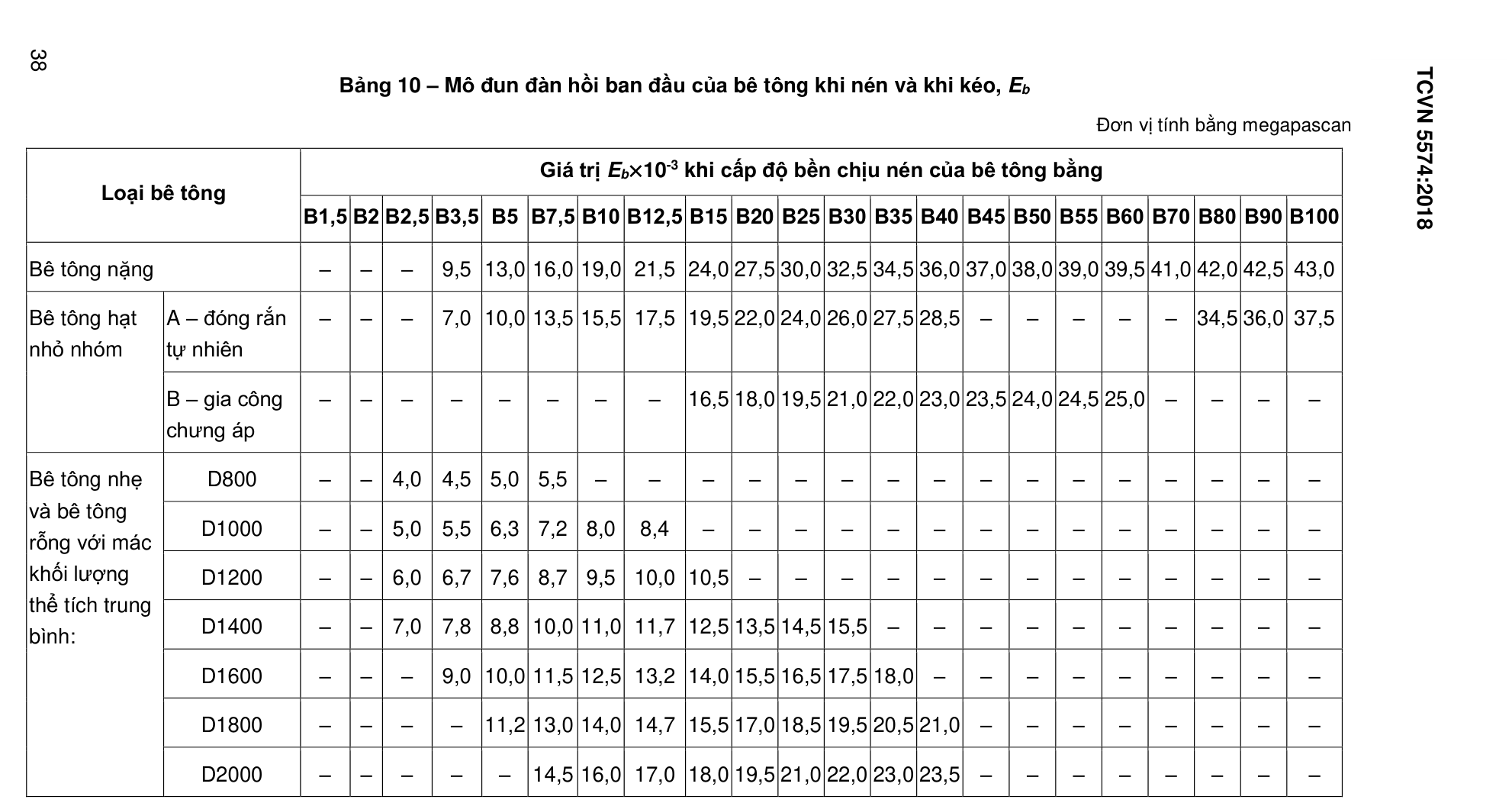

6.1.3.3 Giá trị mô đun đàn hồi ban đầu của bê tông khi nén và khi kéo Eb lấy theo Bảng 10 phụ thuộc vào cấp độ bền chịu nén của bê tông B. Giá trị mô đun trượt G của bê tông lấy bằng 0,4Eb. Khi có tác dụng dài hạn của tải trọng thì giá trị mô đun biến dạng của bê tông được xác định theo công thức:

(độ ẩm tương đối của không khí) và cấp độ bền chịu nén của bê tông. Giá trị hệ số từ biến của bê tông nặng, bê tông hạt nhỏ, bê tông tự ứng suất nêu trong Bảng 11. Giá trị hệ số từ biến của bê tông nhẹ, bê tông tổ ong và bê tông rỗng cần được lấy theo các chỉ dẫn riêng.

âm 40 °С đến dương 50 °С lấy như sau:

với cốt liệu mịn đặc chắc;

37

Đơn vị tính bằng megapascan

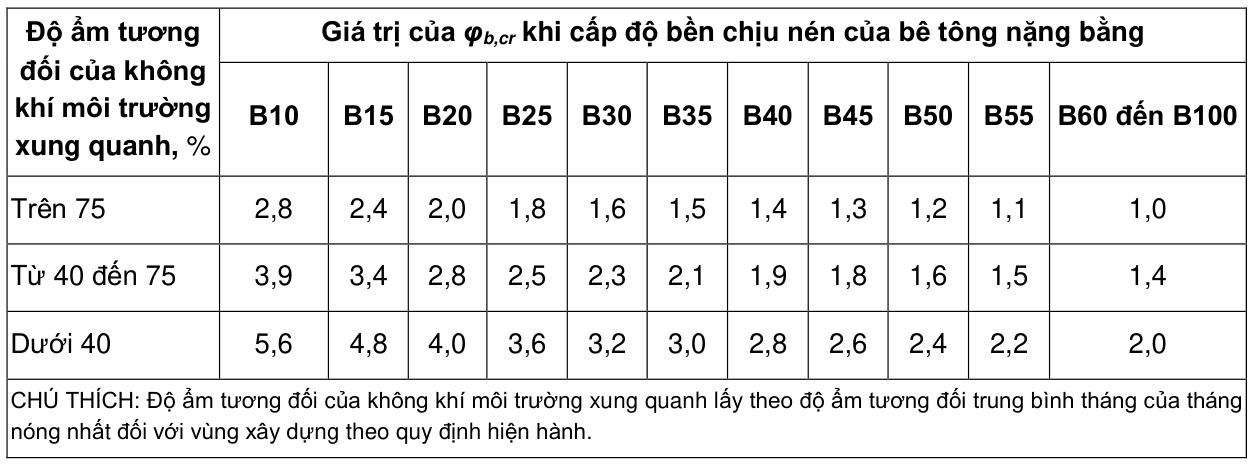

Bảng 11 – Hệ số từ biến của bê tông φb,cr

6.1.4 Các biểu đồ biến dạng của bê tông

6.1.4.1 Các biểu đồ biến dạng của bê tông được sử dụng khi tính toán cấu kiện bê tông cốt thép theo mô hình biến dạng phi tuyến. Có thể sử dụng bất kỳ loại biểu đồ biến dạng (xác định quan hệ giữa ứng suất và biến dạng tương đối) của bê tông sau đây để làm biểu đồ tính toán của bê tông: biểu đồ đường cong, bao gồm cả nhánh xuống (xem Phụ lục B); biểu đồ các đoạn thẳng (hai đoạn thẳng hoặc ba đoạn thẳng) phản ánh được ứng xử của bê tông. Khi đó, cần phải ghi giá trị các điểm chính trên các biểu đồ (ứng suất lớn nhất và biến dạng tương ứng, các giá trị giới hạn và v.v…). Đối với bê tông nặng, bê tông hạt nhỏ và bê tông tự ứng suất, thì sử dụng các biểu đồ biến dạng (xác định quan hệ giữa ứng suất và biến dạng tương đối) đơn giản hóa dưới dạng ba đoạn thẳng và hai đoạn thẳng (Hình 1a, b) theo loại biểu đồ Prandl.

40

a) Dạng ba đoạn thẳng

0 bε bε bε bε 1 0 2

b) Dạng hai đoạn thẳng Hình 1 – Các biểu đồ biến dạng của bê tông khi nén

sau:

41

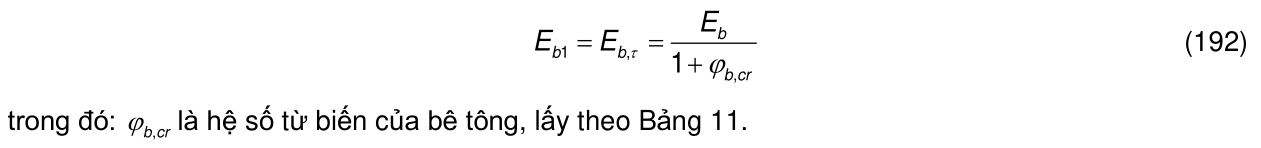

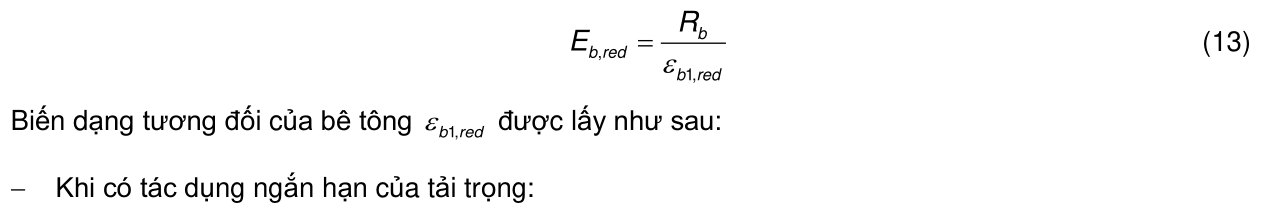

Mô đun biến dạng quy đổi của bê tông được xác định theo công thức: E b red ,

biểu đồ trong 6.1.4.2 và 6.1.4.3. Khi đó:

toán của bê tông Rbt theo 6.1.2.2, 6.1.2.3;

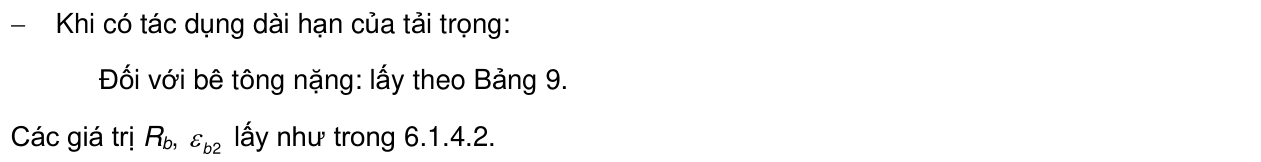

bằng 0,00015 khi có tác dụng ngắn hạn của tải trọng và lấy theo Bảng 9 khi có tác dụng dài hạn của tải trọng.

Bảng 9 khi có tác dụng dài hạn của tải trọng; giá trị Ebt,red được xác định theo công thức (13), nhưng

6.1.4.5 Khi tính toán độ bền cấu kiện bê tông cốt thép theo mô hình biến dạng phi tuyến thì để đánh giá trạng thái ứng suất - biến dạng của vùng bê tông chịu nén nên sử dụng các biểu đồ biến dạng của bê tông chịu nén nêu trong 6.1.4.2 và 6.1.4.3 với các đặc trưng biến dạng ứng với tác dụng ngắn hạn của tải trọng. Khi đó, để đơn giản nhất, nên sử dụng biểu đồ biến dạng hai đoạn thẳng của bê tông.

6.1.4.6 Khi tính toán theo sự hình thành vết nứt trong cấu kiện bê tông cốt thép theo mô hình biến dạng phi tuyến thì để đánh giá trạng thái ứng suất - biến dạng của bê tông vùng chịu nén và chịu kéo nên 42

sử dụng biểu đồ biến dạng ba đoạn thẳng của bê tông nêu trong 6.1.4.2 và chỉ dẫn nêu trong 6.1.4.4 với các đặc trưng biến dạng ứng với tác dụng ngắn hạn của tải trọng. Khi đó, để đơn giản nhất thì nên sử dụng biểu đồ biến dạng hai đoạn thẳng của bê tông (xem 6.1.4.3) để đánh giá trạng thái ứng suất - biến dạng của bê tông chịu kéo khi bê tông chịu nén làm việc đàn hồi.

6.1.4.7 Khi tính toán biến dạng của cấu kiện bê tông cốt thép không có vết nứt theo mô hình biến dạng phi tuyến thì để đánh giá trạng thái ứng suất - biến dạng trong bê tông chịu nén và chịu kéo nên sử dụng biểu đồ biến dạng ba đoạn thẳng của bê tông có kể đến tác dụng ngắn hạn và dài hạn của tải trọng. Khi có vết nứt thì để đánh giá trạng thái ứng suất - biến dạng của bê tông chịu nén, ngoài biểu đồ biến dạng vừa nêu, để đơn giản nhất, sử dụng biểu đồ biến dạng hai đoạn thẳng của bê tông có kể đến tác dụng ngắn hạn và dài hạn của tải trọng.

6.1.4.8 Khi tính toán mở rộng vết nứt thẳng góc theo mô hình biến dạng phi tuyến thì để đánh giá trạng thái ứng suất - biến dạng trong bê tông chịu nén nên sử dụng các biểu đồ biến dạng nêu trong 6.1.4.2 và 6.1.4.3 có kể đến tác dụng ngắn hạn của tải trọng. Khi đó, để đơn giản nhất thì nên sử dụng biểu đồ biến dạng hai đoạn thẳng của bê tông.

6.1.4.9 Giá trị các đặc trưng độ bền của bê tông ở trạng thái ứng suất phẳng (hai trục) hoặc ứng suất khối (ba trục) cần được xác định có kể đến loại và cấp bê tông theo quan hệ giữa giá trị giới hạn của ứng suất theo hai hoặc ba phương vuông góc với nhau. Biến dạng của bê tông cần được xác định có kể đến các trạng thái ứng suất phẳng hoặc ứng suất khối.

6.2 Cốt thép

6.2.1 Các chỉ tiêu chất lượng của cốt thép được sử dụng khi thiết kế

6.2.1.1 Khi thiết kế nhà và công trình bê tông cốt thép phù hợp với các yêu cầu đối với kết cấu bê tông và bê tông cốt thép thì phải quy định loại cốt thép sử dụng, các chỉ tiêu chất lượng quy định và cần được kiểm soát của nó.

6.2.1.2 Để làm cốt cho kết cấu bê tông cốt thép cần sử dụng các loại thép sau đây phù hợp với các yêu cầu của các tiêu chuẩn tương ứng:

thanh cán nóng có gân với đường kính từ 6 mm đến 50 mm theo TCVN 1651-2:2008;

6934-5:1991);

2:1991);

4:1991). Cáp được phân thành loại có bề mặt trơn, có gân, hoặc lồi lõm (có vết ấn), hoặc được nén chặt từ dây thép trơn. 43

6.2.1.3 Chỉ tiêu chất lượng cơ bản của cốt thép được quy định khi thiết kế là cấp cường độ chịu kéo của cốt thép. Cấp cường độ chịu kéo của cốt thép thỏa mãn giá trị được đảm bảo của giới hạn chảy thực tế hoặc quy ước (bằng giá trị của ứng suất ứng với độ giãn dài dư tương đối 0,1 % hoặc 0,2 %) với xác suất đảm bảo không nhỏ hơn 0,95 theo các tiêu chuẩn tương ứng. Ngoài ra, trong các trường hợp cần thiết, cần quy định thêm yêu cầu về các chỉ tiêu chất lượng bổ sung như: tính hàn được, tính dẻo, tính chịu lạnh, tính chống ăn mòn, các đặc trưng bám dính với bê tông, v.v...

6.2.1.4 Đối với các kết cấu bê tông cốt thép không ứng suất trước:

2:2008 (loại CB300-V, CB400-V và CB500-V), cũng như cốt thép dạng dây vuốt nguội (theo TCVN 6288:1997 (ISO 10544:1992)) cho lưới cốt thép hàn và khung cốt thép hàn. Khi có luận chứng kinh tế hợp lý thì cho phép sử dụng cốt thép có cấp độ bền chịu kéo (cường độ chịu kéo) cao hơn.

TCVN 1651-1:2008 (loại CB240-T, CB300-T), cũng như cốt thép thanh có gân theo TCVN 1651- 2:2008 (loại CB300-V, CB400-V, CB500-V) và dây thép vuốt nguội theo TCVN 6288:1997 (ISO 10544:1992). Đối với các kết cấu bê tông cốt thép ứng suất trước:

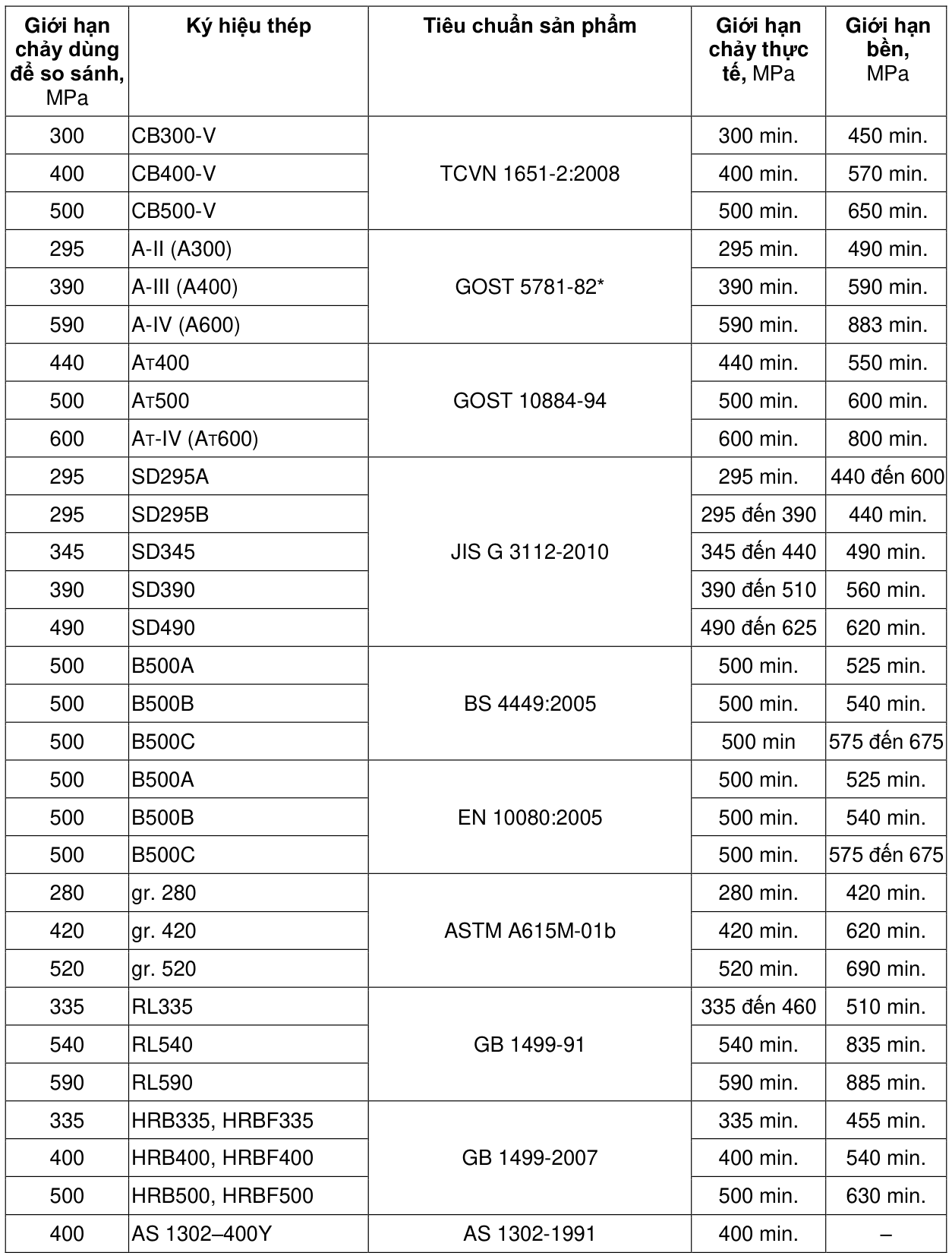

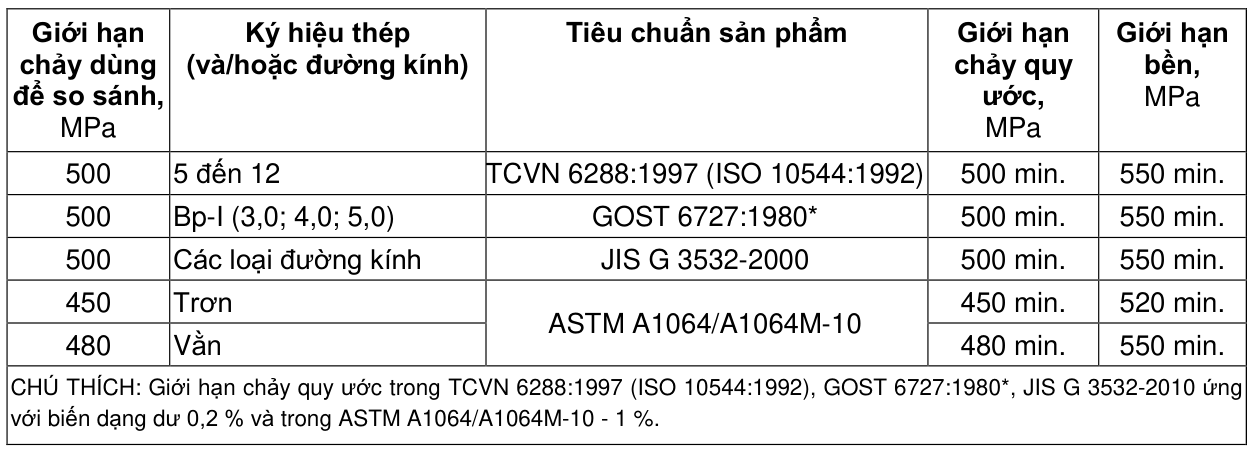

CHÚ THÍCH: Tham khảo Phụ lục C để có thêm thông tin về các loại cốt thép tương đương hoặc gần tương đương về cường độ.

6.2.1.5 Khi lựa chọn loại cốt thép đặt theo tính toán, cũng như thép cán định hình để làm các chi tiết đặt sẵn thì cần kể đến các điều kiện nhiệt độ làm việc của các kết cấu và đặc điểm chất tải của chúng. Khi thiết kế vùng truyền ứng suất trước, neo cốt thép trong bê tông và các mối nối chồng cốt thép (không hàn) thì cần kể đến đặc điểm bề mặt cốt thép. Khi thiết kế các mối nối hàn cốt thép thì cần kể đến biện pháp gia công cốt thép.

6.2.1.6 Đối với các móc cẩu (móc nâng) của các cấu kiện bê tông và bê tông cốt thép lắp ghép thì cần sử dụng thép cán nóng loại trơn CB240-T, CB300-T. 44

6.2.2 Các đặc trưng độ bền tiêu chuẩn và tính toán của cốt thép

6.2.2.1 Đặc trưng độ bền cơ bản của cốt thép là giá trị tiêu chuẩn của cường độ chịu kéo, Rs,n, lấy phù hợp với loại cốt thép theo Bảng 12.

CHÚ THÍCH: Giá trị Rs,n lấy bằng giới hạn chảy thực tế (hoặc quy ước) của cốt thép.

6.2.2.2 Giá trị tính toán của cường độ chịu kéo của cốt thép Rs được xác định theo công thức:

trong đó:

1,0 đối với các trạng thái giới hạn thứ hai. Giá trị tính toán của cường độ chịu kéo của cốt thép Rs (đã được làm tròn) đối với các trạng thái giới hạn thứ nhất nêu trong Bảng 13, đối với các trạng thái giới hạn thứ hai – trong Bảng 12. Khi đó giá trị Rs,n đối với các trạng thái giới hạn thứ nhất lấy bằng giá trị được kiểm soát nhỏ nhất theo tiêu chuẩn sản phẩm tương ứng. Cường độ chịu nén tính toán của cốt thép Rsc lấy bằng cường độ chịu kéo tính toán Rs, nhưng không lớn hơn giá trị ứng với biến dạng co ngắn của bê tông bao quanh cốt thép chịu nén: khi có tác dụng ngắn hạn của tải trọng – không lớn hơn 400 MPa, khi có tác dụng dài hạn của tải trọng – không lớn hơn 500 MPa. Đối với cốt thép dạng dây vuốt nguội theo TCVN 6288:1997 (ISO 10544:1992) thì các giá trị giới hạn của cường độ chịu nén được lấy với hệ số điều kiện làm việc giảm. Các giá trị tính toán Rsc nêu trong

Bảng 13.

6.2.2.3 Trong các trường hợp cần thiết, giá trị tính toán của các đặc trưng độ bền của cốt thép được

Giá trị cường độ tính toán Rsw của các loại cốt thép CB240-T, CB300-T theo TCVN 1651-1:2008; CB300-V, CB400-V, CB500-V theo TCVN 1651-2:2008 và dây thép vuốt nguội theo TCVN 6288:1997 (ISO 10544:1992) lấy bằng 0,7 giá trị Rs của chúng và được nêu trong Bảng 14 (đã được làm tròn). Đối với cốt thép ngang tất cả các loại thì giá trị cường độ tính toán Rsw lấy không lớn hơn 300 MPa.

CHÚ THÍCH: TCVN 6288:2997 chỉ đưa ra một loại dây thép vuốt nguội có giới hạn chảy quy ước 500 MPa. 45

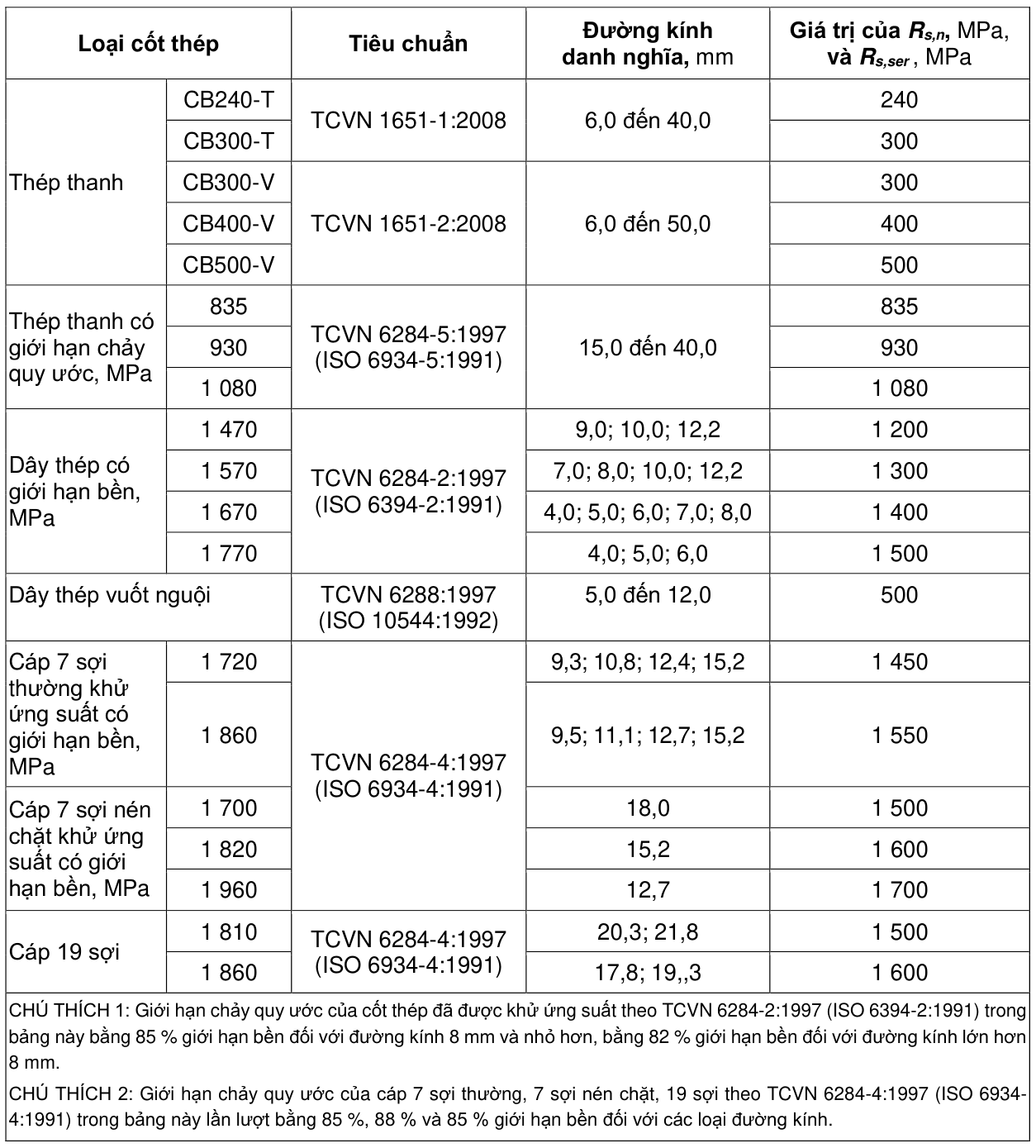

Bảng 12 – Cường độ chịu kéo tiêu chuẩn của cốt thép Rs,n và cường độ chịu kéo tính toán của cốt thép đối với các trạng thái giới hạn thứ hai Rs,ser

46

Bảng 13 – Cường độ tính toán chịu kéo và chịu nén của cốt thép đối với các trạng thái giới hạn thứ nhất Đơn vị tính bằng megapascan

47

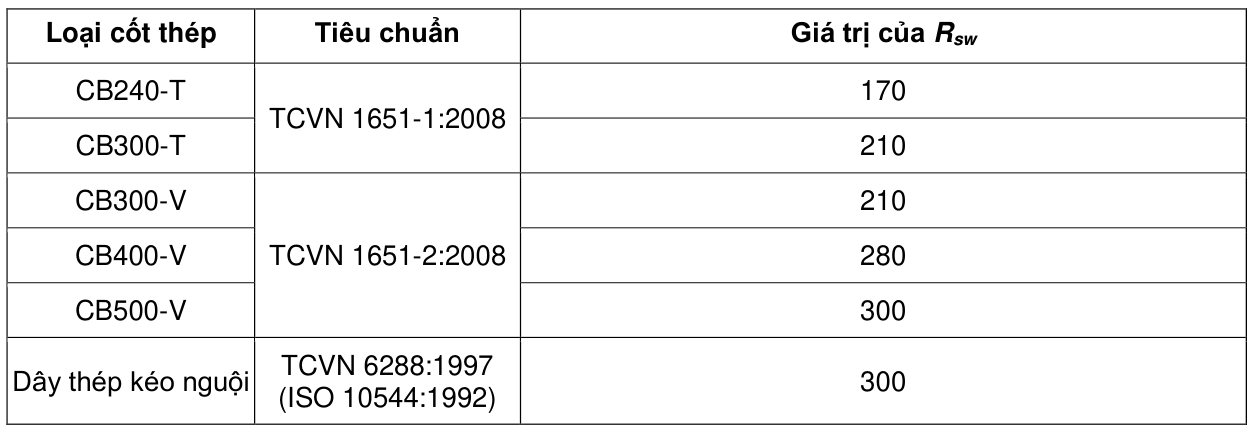

Bảng 14 – Cường độ chịu kéo tính toán của cốt thép ngang (cốt thép đai và các thanh uốn xiên) đối với các trạng thái giới hạn thứ nhất Đơn vị tính bằng megapascan

6.2.3 Các đặc trưng biến dạng của cốt thép

6.2.3.1 Các đặc trưng biến dạng cơ bản của cốt thép là các giá trị của:

6.2.3.3 Giá trị mô đun đàn hồi của cốt thép Es khi kéo và khi nén lấy như nhau và bằng:

TCVN 6284-5:1997 (ISO 6934-5:1991) và đối với dây thép vuốt nguội 2,0×10⁵ MPa; theo TCVN 6288:1997 (ISO 10544:1992):

6.2.4 Các biểu đồ biến dạng của cốt thép

6.2.4.1 Các biểu đồ biến dạng của cốt thép được sử dụng khi tính toán các cấu kiện bê tông cốt thép theo mô hình biến dạng phi tuyến. 48

Khi tính toán cấu kiện bê tông cốt thép theo mô hình biến dạng phi tuyến, để lấy làm biểu đồ biến dạng của cốt thép (xác định quan hệ giữa ứng suất và biến dạng tương đối của cốt thép), có thể sử dụng các biểu đồ đơn giản hóa theo loại biểu đồ Prandl:

V, CB400-V, CB500-V (theo TCVN 1651-2:2008) và dây thép vuốt nguội (theo TCVN 6288:1997 (ISO 10544:1992)) thì nên sử dụng biểu đồ hai đoạn thẳng (Hình 2a);

6284-2:1997 (ISO 6394-2:1991), TCVN 6284-4:1997 (ISO 6934-4:1991)) thì nên sử dụng biểu đồ ba đoan thẳng (Hình 2b), không kể đến biến cứng. Các biểu đồ biến dạng của cốt thép khi kéo và khi nén được lấy như nhau, có kể đến cường độ chịu kéo và chịu nén tính toán của cốt thép đã quy định. Để sử dụng làm các biểu đồ biến dạng tính toán, cho phép sử dụng các biểu đồ đường cong, các biểu đồ biến dạng thực tế gần đúng của cốt thép.

0 sε sε sε 0 2

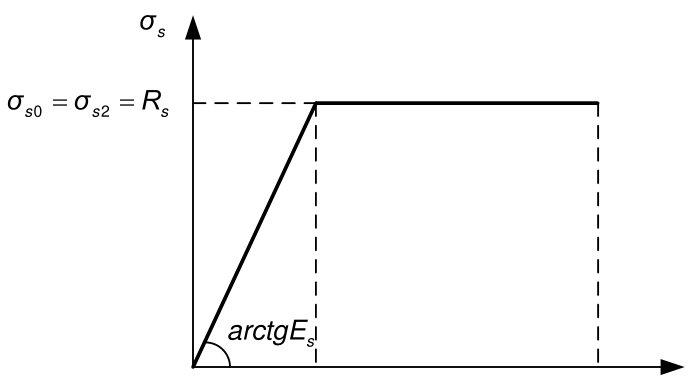

a) Dạng hai đoạn thẳng

b) Dạng ba đoạn thẳng Hình 2 – Các biểu đồ biến dạng của cốt thép khi kéo 49

thuộc vào mác thép, bố trí cốt thép, tiêu chí tin cậy của kết cấu và các yếu tố khác.

7 Kết cấu bê tông

7.1 Yêu cầu chung

Kết cấu được xem là kết cấu bê tông nếu như độ bền của nó được đảm bảo chỉ bởi bê tông. Các cấu kiện bê tông được sử dụng:

a) Chủ yếu để chịu nén khi lực nén dọc trục nằm trong phạm vi tiết diện ngang của cấu kiện;

b) Trong các trường hợp riêng: trong các kết cấu chịu nén khi lực nén dọc trục nằm ngoài phạm vi tiết diện ngang của cấu kiện, cũng như trong các kết cấu chịu uốn khi mà sự phá hoại của chúng không gây nguy hiểm trực tiếp cho người và sự toàn vẹn của thiết bị. Kết cấu với cốt thép có diện tích tiết diện nhỏ hơn giá trị tối thiểu cho phép theo yêu cầu cấu tạo trong 50

10.3 được xem là kết cấu bê tông.

7.2 Tính toán cấu kiện bê tông theo độ bền

7.2.1 Cấu kiện bê tông được tính toán theo độ bền chịu tác dụng của lực nén dọc trục, mô men uốn và lực cắt, cũng như chịu nén cục bộ.

7.2.2 Tính toán độ bền các cấu kiện bê tông khi có tác dụng của lực nén dọc trục (nén lệch tâm) và mô men uốn cần được tiến hành đối với các tiết diện thẳng góc với trục dọc của chúng. Tính toán các cấu kiện bê tông được tiến hành trên cơ sở mô hình biến dạng phi tuyến theo 8.1.2.7, trong đó diện tích cốt thép trong các công thức tính toán lấy bằng không. Cho phép tính toán các cấu kiện bê tông tiết diện chữ nhật và chữ T khi có tác dụng của nội lực trong mặt phẳng đối xứng của tiết diện thẳng góc được tiến hành theo nội lực giới hạn theo 7.3 và 7.4.

7.2.3 Các cấu kiện bê tông, phụ thuộc vào điều kiện làm việc của chúng và các yêu cầu đối với chúng, được tính toán theo nội lực giới hạn mà không kể đến hoặc có kể đến cường độ chịu kéo của bê tông vùng chịu kéo. Không kể đến cường độ chịu kéo của bê tông vùng chịu kéo khi tính toán các cấu kiện chịu nén lệch tâm với lực nén dọc trục nằm trong phạm vi tiết diện ngang của cấu kiện, trong đó trạng thái giới hạn được đặc trưng bởi sự phá hoại của bê tông vùng chịu nén (Hình 3). Khi tính toán theo nội lực giới hạn thì cường độ chịu nén của bê tông được quy ước là ứng suất nén của bê tông, có giá trị bằng R và b phân bố đều trên vùng chịu nén của tiết diện (vùng chịu nén quy ước) có trọng tâm trùng với điểm đặt lực dọc (7.3.3).

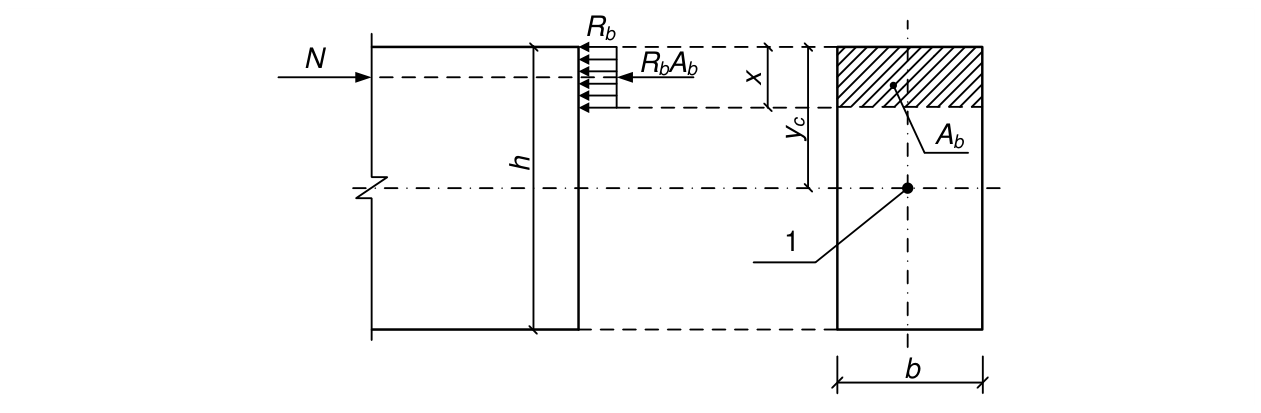

CHÚ DẪN: 1 – Trọng tâm tiết diện. Hình 3 – Sơ đồ nội lực và biểu đồ ứng suất (tại trạng thái giới hạn) trong tiết diện thẳng góc với trục dọc cấu kiện bê tông chịu nén lệch tâm khi tính toán độ bền không kể đến cường độ chịu kéo của bê tông vùng chịu kéo Có kể đến cường độ chịu kéo của bê tông vùng chịu kéo khi tính toán các cấu kiện chịu nén với lực nén dọc trục nằm ngoài phạm vi tiết diện ngang của cấu kiện, khi tính toán các cấu kiện chịu uốn, cũng như khi tính toán các cấu kiện không cho phép nứt theo điều kiện sử dụng kết cấu (Hình 4). Khi đó, khi 51

tính toán theo nội lực giới hạn thì trạng thái giới hạn được đặc trưng bởi sự đạt tới các nội lực giới hạn trong bê tông vùng chịu kéo. Các nội lực giới hạn này được xác định với giả thiết bê tông làm việc đàn hồi (7.3.3, 7.3.4, 7.4).

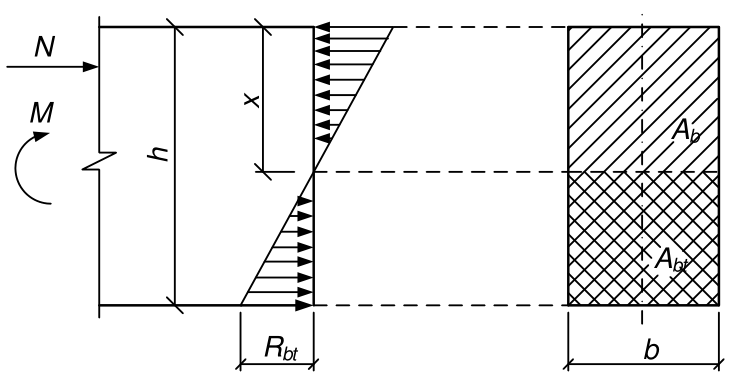

Hình 4 – Sơ đồ nội lực và biểu đồ ứng suất (tại trạng thái giới hạn) trong tiết diện thẳng góc với trục dọc cấu kiện bê tông chịu uốn (chịu nén lệch tâm) khi tính toán độ bền có kể đến cường độ chịu kéo của bê tông vùng chịu kéo

7.2.4 Tính toán độ bền các cấu kiện bê tông khi có tác dụng của lực cắt được tiến hành theo điều kiện

7.2.5 Tính toán độ bền các cấu kiện bê tông chịu tác dụng của tải trọng cục bộ (nén cục bộ) được tiến hành theo các chỉ dẫn trong 8.1.5.

7.2.6 Trong các cấu kiện bê tông thì phải đặt cốt thép cấu tạo trong các trường hợp nêu trong 10.3.3.2.

7.3 Tính toán cấu kiện bê tông chịu nén lệch tâm theo nội lực giới hạn

7.3.1 Khi tính toán độ bền các cấu kiện bê tông chịu lực nén dọc trục thì cần kể đến độ lệch tâm ngẫu nhiên еa. Độ lệch tâm еa này lấy không nhỏ hơn: 1/600 của chiều dài của cấu kiện hoặc của khoảng cách giữa các tiết diện của nó được liên kết chặn chuyển vị; 1/30 chiều cao tiết diện cấu kiện;

Đối với các cấu kiện của kết cấu siêu tĩnh, giá trị độ lệch tâm е0 của lực dọc đối với trọng tâm của tiết diện quy đổi lấy bằng giá trị độ lệch tâm đã xác định được từ tính toán tĩnh học, nhưng không nhỏ hơn еa. Đối với các cấu kiện của kết cấu tĩnh định, độ lệch tâm е0 lấy bằng tổng độ lệch tâm xác định được từ tính toán tĩnh học và độ lệch tâm ngẫu nhiên. 52

7.3.3 Tính toán cấu kiện bê tông chịu nén lệch tâm với lực nén dọc nằm trong phạm vi tiết diện ngang của cấu kiện được tiến hành theo điều kiện:

trong đó: N là lực dọc tác dụng; Ab là diện tích vùng chịu nén của bê tông, được xác định từ điều kiện trọng tâm của nó trùng với điểm đặt lực dọc N (có kể đến uốn dọc). Đối với các cấu kiện tiết diện ngang chữ nhật:

Cho phép tính toán các cấu kiện chịu nén lệch tâm tiết diện chữ nhật với độ lệch tâm của lực dọc

trong đó: A là diện tích tiết diện ngang của cấu kiện;

Khi có tác dụng dài hạn của tải trọng: theo Bảng 15;

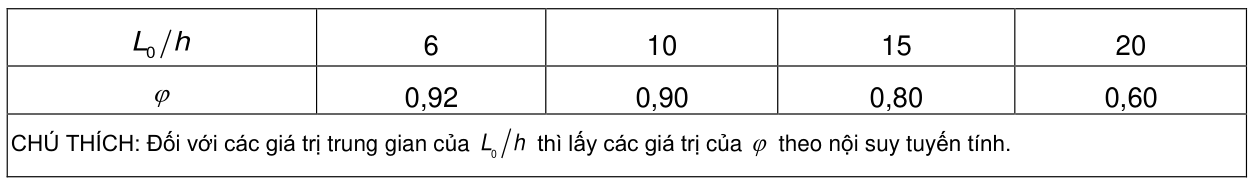

L là chiều dài tính toán của cấu kiện, được xác định như đối với cấu kiện bê tông cốt thép. 0

Đối với các cấu kiện bê tông chịu nén lệch tâm mà không cho phép xuất hiện vết nứt theo điều kiện sử dụng, thì ngoài tính toán theo điều kiện (21) cần phải kiểm tra thêm điều kiện (24) có kể đến sự làm việc của bê tông vùng chịu kéo: 53

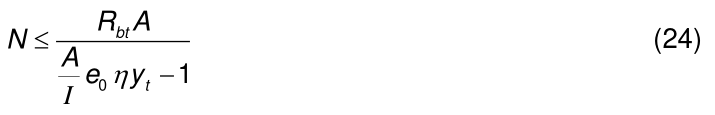

Đối với cấu kiện tiết diện ngang chữ nhật thì điều kiện (24) có dạng:

Trong các điều kiện (24) và (25): A là diện tích tiết diện ngang của cấu kiện bê tông; I là mô men quán tính của tiết diện cấu kiện bê tông đối với trọng tâm của nó; yt là khoảng cách từ trọng tâm tiết diện cấu kiện đến thớ chịu kéo nhiều nhất; η là hệ số uốn dọc, lấy theo các chỉ dẫn trong 7.3.5.

7.3.4 Tính toán các cấu kiện bê tông chịu nén lệch tâm khi lực nén dọc trục nằm ngoài phạm vi tiết diện ngang của cấu kiện được tiến hành theo các điều kiện (24) và (25).

theo công thức:

trong đó Ncr là lực tới hạn quy ước, được xác định theo công thức:

trong đó: D là độ cứng của cấu kiện ở trạng thái giới hạn về độ bền, được xác định như đối với cấu kiện bê tông cốt thép, nhưng không kể đến cốt thép, theo 8.1.2.4.2; 0L là chiều dài tính toán của cấu kiện, được xác định theo 8.1.2.4.4.

7.4 Tính toán cấu kiện bê tông chịu uốn theo nội lực giới hạn

Tính toán cấu kiện bê tông chịu uốn được tiến hành theo điều kiện:

trong đó: M là mô men uốn do ngoại lực; M là mô men uốn giới hạn mà tiết diện cấu kiện có thể chịu được. u 54

Giá trị M được xác định theo công thức: u

trong đó: W là mô men kháng uốn của tiết diện cấu kiện đối với thớ chịu kéo ngoài cùng. Đối với cấu kiện tiết diện ngang chữ nhật:

8 Kết cấu bê tông cốt thép không ứng suất trước

8.1 Tính toán cấu kiện bê tông cốt thép theo các trạng thái giới hạn thứ nhất

8.1.1 Yêu cầu chung đối với tính toán độ bền Cấu kiện bê tông cốt thép được tính toán theo độ bền chịu tác dụng của mô men uốn, lực dọc, lực cắt, mô men xoắn và chịu tác dụng của tải trọng cục bộ (nén cục bộ, chọc thủng).

8.1.2 Tính toán độ bền cấu kiện bê tông cốt thép chịu tác dụng của mô men uốn và lực dọc

8.1.2.1 Yêu cầu chung

8.1.2.1.1 Tính toán độ bền cấu kiện bê tông cốt thép khi có tác dụng của mô men uốn và lực dọc (nén lệch tâm hoặc kéo lệch tâm) cần được tiến hành đối với các tiết diện thẳng góc với trục dọc cấu kiện. Tính toán độ bền các tiết diện thẳng góc của các cấu kiện bê tông cốt thép cần được tiến hành trên cơ sở mô hình biến dạng phi tuyến theo 8.1.2.7. Cho phép tiến hành tính toán trên cơ sở nội lực giới hạn đối với:

với mặt phẳng uốn của cấu kiện khi có tác dụng của nội lực trong mặt phẳng đối xứng của tiết diện thẳng góc – theo 8.1.2.2, 8.1.2.3, 8.1.2.4.1 đến 8.1.2.4.3;

8.1.2.1.2 Khi tính toán các cấu kiện chịu nén lệch tâm thì cần kể đến ảnh hưởng của uốn dọc đến khả năng chịu lực của chúng, thông thường, bằng cách tính kết cấu theo sơ đồ biến dạng (phi tuyến hình học). Cho phép tính toán kết cấu theo sơ đồ không biến dạng, nhưng kể đến ảnh hưởng của uốn dọc cấu

xác định theo các chỉ dẫn trong 8.1.2.4.2.

8.1.2.1.3 Đối với các cấu kiện bê tông cốt thép, mà trong đó nội lực giới hạn về độ bền nhỏ hơn nội lực giới hạn về hình thành vết nứt (xem 8.2.2.2), thì diện tích tiết diện cốt thép dọc chịu kéo cần phải tăng thêm không ít hơn 15 % so với diện tích cốt thép yêu cầu từ tính toán độ bền, hoặc được xác định từ tính toán độ bền chịu tác dụng của nội lực giới hạn về hình thành vết nứt. 55

8.1.2.2 Tính toán độ bền tiết diện thẳng góc theo nội lực giới hạn

8.1.2.2.1 Nội lực giới hạn trên tiết diện thẳng góc với trục dọc cấu kiện cần xác định từ các giả thiết sau:

vùng chịu nén của bê tông;

tông;

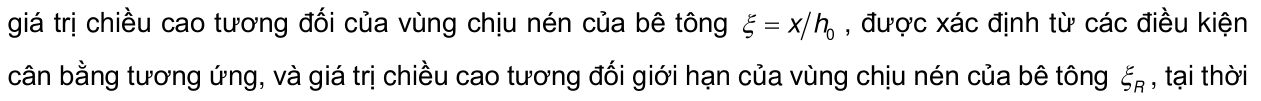

8.1.2.2.2 Tính toán độ bền tiết diện thẳng góc cần được tiến hành phụ thuộc vào sự tương quan giữa

điểm khi trạng thái giới hạn của cấu kiện xảy ra đồng thời với việc ứng suất trong cốt thép chịu kéo đạt tới cường độ tính toán Rs.

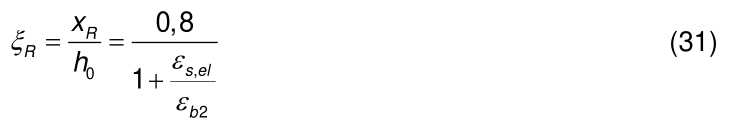

trong đó: x là chiều cao giới hạn của vùng bê tông chịu nén; R

6.1.4.2 khi có tác dụng ngắn hạn của tải trọng. Đối với bê tông nặng có cấp độ bền chịu nén từ B70 đến B100 và đối với bê tông hạt nhỏ thì trên tử số của công thức (31) thay 0,8 bằng 0,7.

8.1.2.2.4 Khi tính toán các cấu kiện bê tông cốt thép chịu nén lệch tâm thì trong độ lệch tâm ban đầu của lực dọc e0 cần kể đến độ lệch tâm ngẫu nhiên еa. Độ lệch tâm еa này lấy không nhỏ hơn: 1/600 của chiều dài của cấu kiện hoặc của khoảng cách giữa các tiết diện của nó được liên kết chặn chuyển vị; 1/30 chiều cao tiết diện cấu kiện;

56

Đối với các cấu kiện của kết cấu siêu tĩnh, giá trị độ lệch tâm е0 của lực dọc đối với trọng tâm của tiết diện quy đổi lấy bằng giá trị độ lệch tâm đã xác định được từ tính toán tĩnh học, nhưng không nhỏ hơn еa. Đối với các cấu kiện của kết cấu tĩnh định, độ lệch tâm е0 lấy bằng tổng độ lệch tâm xác định được từ tính toán tĩnh học và độ lệch tâm ngẫu nhiên.

8.1.2.3 Tính toán cấu kiện bê tông cốt thép chịu uốn theo nội lực giới hạn

8.1.2.3.1 Tính toán độ bền tiết diện của cấu kiện bê tông cốt thép chịu uốn được tiến hành theo điều kiện:

trong đó: M là mô men do ngoại lực; M là mô men giới hạn mà tiết diện cấu kiện có thể chịu được. u

định theo công thức:

trong đó chiều cao vùng chịu nén x được xác định theo công thức:

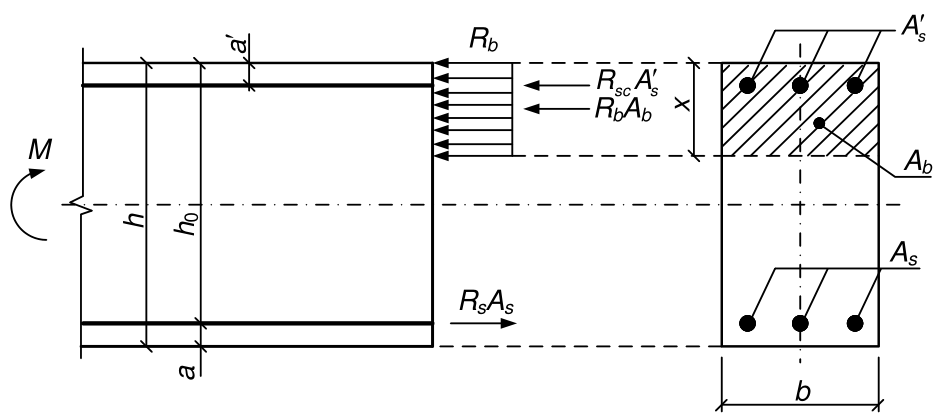

Hình 5 – Sơ đồ nội lực và biểu đồ ứng suất trong tiết diện thẳng góc với trục dọc cấu kiện bê tông cốt thép chịu uốn khi tính toán theo độ bền

8.1.2.3.3 Giá trị M đối với cấu kiện chịu uốn có cánh nằm trong vùng chịu nén (tiết diện chữ T và chữ u

a) Nếu biên vùng chịu nén nằm trong cánh (Hình 6a), nghĩa là thỏa mãn điều kiện:

57

b) Nếu biên vùng nén nằm trong sườn (Hình 6b), nghĩa là điều kiện (36) không được thỏa mãn thì giá trị Mu được xác định theo công thức:

trong đó chiều cao vùng chịu nén của bê tông x được xác định theo công thức:

a) Trong cánh

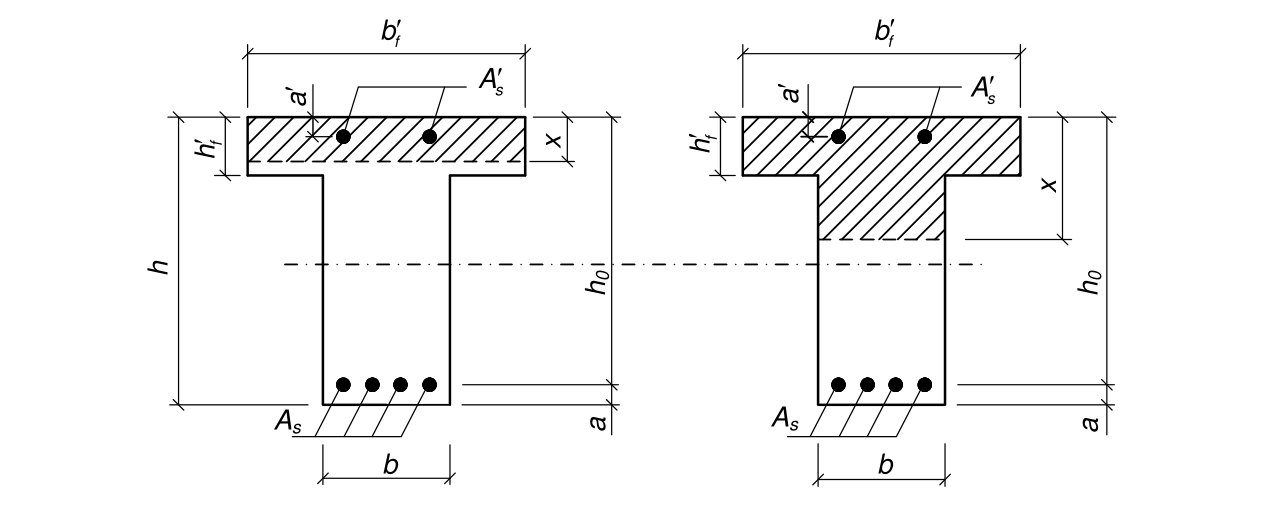

b) Trong sườn Hình 6 – Vị trí biên vùng chịu nén trên tiết diện của cấu kiện bê tông cốt thép chịu uốn

mép sườn dầm, không được lớn hơn 1/6 nhịp cấu kiện và không lớn hơn:

b) Khi không có sườn ngang (hoặc khi khoảng cách giữa chúng lớn hơn khoảng cách giữa các sườn

c) Khi cánh có dạng công xôn:

58

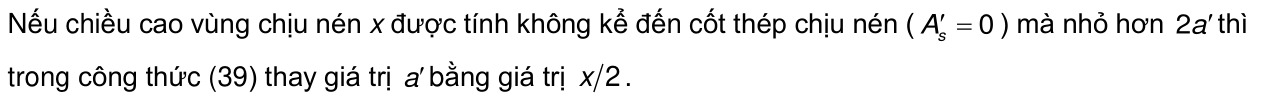

Trong trường hợp, nếu diện tích cốt thép chịu kéo đặt theo yêu cầu cấu tạo hoặc từ tính toán theo các

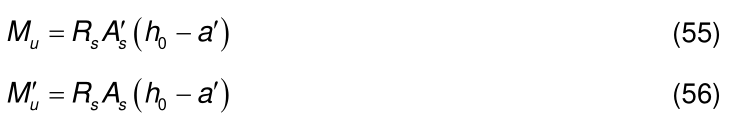

thì cho phép xác định mô men uốn giới hạn Mu theo các công thức (34) hoặc (37), trong đó thay chiều

thức:

8.1.2.4 Tính toán cấu kiện bê tông cốt thép chịu nén lệch tâm theo nội lực giới hạn

8.1.2.4.1 Tính toán độ bền tiết diện chữ nhật của cấu kiện chịu nén lệch tâm được tiến hành theo điều kiện:

trong đó: N là lực dọc do ngoại lực; e là khoảng cách từ điểm đặt lực dọc N đến trọng tâm tiết diện cốt thép chịu kéo hoặc chịu nén ít hơn (khi toàn bộ tiết diện chịu nén):

trong đó: η là hệ số, kể đến ảnh hưởng của uốn dọc cấu kiện đến khả năng chịu lực của nó và được xác định theo 8.1.2.4.2; e0 − theo 8.1.2.2.4. Chiều cao vùng chịu nén x được xác định như sau:

59

Hình 7 – Sơ đồ nội lực và biểu đồ ứng suất trong tiết diện thẳng góc với trục dọc cấu kiện bê tông cốt thép chịu nén lệch tâm khi tính toán độ bền

công thức:

trong đó: N là lực dọc do ngoại lực; N là lực tới hạn quy ước, được xác định theo công thức: cr

trong đó: D là độ cứng của cấu kiện bê tông cốt thép ở trạng thái giới hạn về độ bền, được xác định theo các chỉ dẫn về tính toán biến dạng; 0L là chiều dài tính toán của cấu kiện, được xác định theo 8.1.2.4.4. Cho phép xác định giá trị D theo công thức:

trong đó: Еb, Es là mô đun đàn hồi lần lượt của bê tông và của cốt thép; I, Is là mô men quán tính của diện tích tiết diện lần lượt của bê tông và của toàn bộ cốt thép dọc đối với trọng tâm tiết diện ngang của cấu kiện;

60

nhưng không lớn hơn 2; M là mô men đối với trọng tâm của thanh thép chịu kéo nhiều nhất hoặc chịu nén ít nhất (khi L toàn bộ tiết diện chịu nén) do tác dụng của toàn bộ tải trọng; M là mô men đối với trọng tâm của thanh thép chịu kéo nhiều nhất hoặc chịu nén ít nhất (khi L 1 toàn bộ tiết diện chịu nén) do tác dụng của tải trọng thường xuyên và tạm thời dài hạn;

hơn 1,5.

biến dạng của nó và ảnh hưởng của uốn dọc đến giá trị mô men uốn trong tiết diện tính toán bằng cách tính toán kết cấu như một hệ đàn hồi.

8.1.2.4.3 Tính toán độ bền tiết diện chữ nhật của các cấu kiện chịu nén lệch tâm với cốt thép nằm ở

trong đó N là giá trị giới hạn của lực dọc mà tiết diện có thể chịu được, được xác định theo công thức: u

trong đó: A là diện tích tiết diện bê tông; là diện tích toàn bộ cốt thép dọc trong tiết diện cấu kiện; A s tot ,

Khi có tác dụng dài hạn của tải trọng: lấy theo Bảng 16;

61

8.1.2.4.4 Chiều dài tính toán L của cấu kiện chịu nén lệch tâm được xác định như đối với cấu kiện 0 của kết cấu khung có kể đến trạng thái biến dạng của kết cấu khung ở vị trí bất lợi nhất của tải trọng đối với cấu kiện này, có chú ý đến biến dạng không đàn hồi của vật liệu và sự có mặt của vết nứt. L của cấu kiện có tiết diện ngang không đổi dọc theo chiều dài L khi Cho phép lấy chiều dài tính toán 0 có tác dụng của lực dọc như sau:

và một đầu tự do (công xôn): ............................................................................................... 2,0L;

Ngàm cứng (không xoay): .............................................................................................. 0,7L; Ngàm mềm (cho phép xoay một góc hạn chế): ............................................................... 0,9L;

Ngàm cứng (không xoay): ............................................................................................... 1,5L; Ngàm mềm (với góc xoay hạn chế): ............................................................................... 2,0L;

Ngàm cứng (không xoay): ............................................................................................... 0,5L; Ngàm mềm (với góc xoay hạn chế): ............................................................................... 0,8L;

Ngàm cứng (không xoay): ............................................................................................... 0,8L; Ngàm mềm (với góc xoay hạn chế): ............................................................................... 1,2L.

8.1.2.5 Tính toán cấu kiện bê tông cốt thép chịu kéo đúng tâm theo nội lực giới hạn Tính toán độ bền tiết diện của cấu kiện chịu kéo đúng tâm cần được tiến hành theo điều kiện: 62

trong đó: N là lực kéo do ngoại lực; N là lực kéo giới hạn mà cấu kiện có thể chịu được. u Giá trị lực N được xác định theo công thức: u

trong đó là diện tích tiết diện của toàn bộ cốt thép dọc. A s tot ,

8.1.2.6 Tính toán cấu kiện bê tông cốt thép chịu kéo lệch tâm theo nội lực giới hạn Tính toán độ bền các tiết diện của cấu kiện chịu kéo lệch tâm tiết diện chữ nhật cần được tiến hành phụ thuộc vào vị trí của lực dọc N:

a) Nếu lực dọc N nằm trong khoảng giữa các hợp lực của các nội lực trong cốt thép S và S' (Hình 8a): theo các điều kiện

trong đó: Ne và Ne' là các mô men do ngoại lực;

b) Nếu lực dọc N nằm ngoài khoảng giữa các hợp lực của các nội lực trong cốt thép S và S' (Hình 8b): theo điều kiện (53), với mô men giới hạn M được xác định theo công thức: u

khi đó, chiều cao vùng chịu nén x được xác định theo công thức:

63

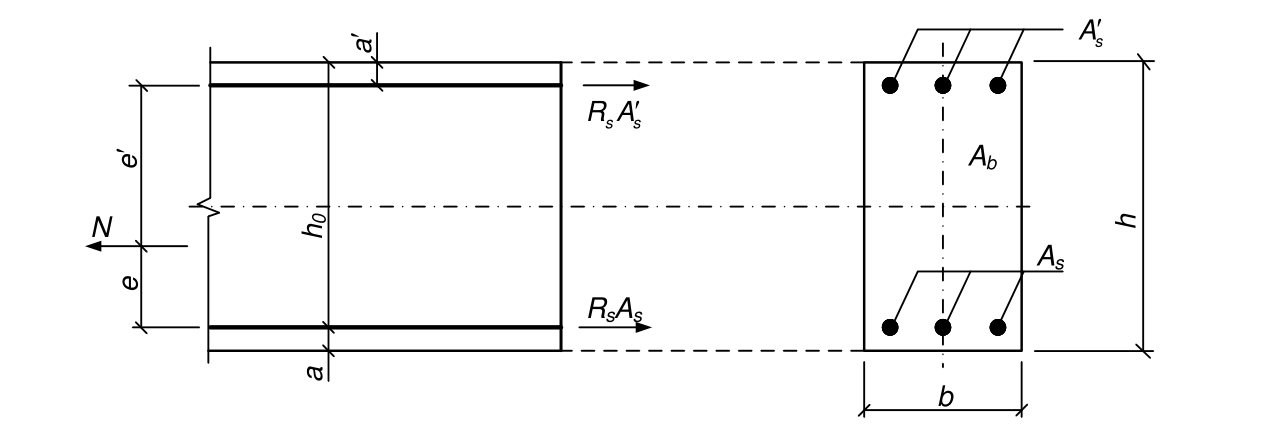

a) Lực dọc N đặt giữa các hợp lực của các nội lực trong các cốt thép S, S'

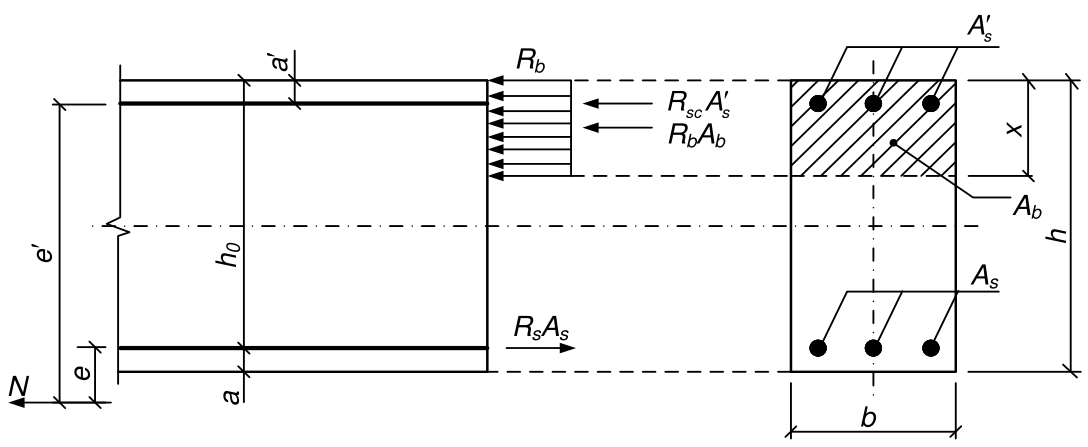

b) Lực dọc N đặt ngoài khoảng cách giữa các hợp lực của các nội lực trong các cốt thép S, S' Hình 8 – Sơ đồ nội lực và biểu đồ ứng suất trên tiết diện thẳng góc với trục dọc cấu kiện bê tông cốt thép chịu kéo lệch tâm khi tính toán tiết diện theo độ bền

8.1.2.7 Tính toán độ bền tiết diện thẳng góc theo mô hình biến dạng phi tuyến

8.1.2.7.1 Khi tính toán độ bền thì nội lực và biến dạng trong tiết diện thẳng góc với trục dọc cấu kiện được xác định dựa trên mô hình biến dạng phi tuyến có sử dụng các phương trình cân bằng ngoại lực và nội lực trong tiết diện cấu kiện, cũng như dựa trên các giá thiết sau:

theo quy luật tuyến tính (giả thiết tiết diện phẳng);

các biểu đồ biến dạng của bê tông và cốt thép;

lệch tâm, mà trong đó không cho phép có vết nứt) thì tính toán độ bền được tiến hành có kể đến sự làm việc của bê tông chịu kéo. 64

8.1.2.7.2 Để tính nội lực tổng quát từ biểu đồ ứng suất trong bê tông thì sử dụng quy trình tích phân số các ứng suất trên tiết diện thẳng góc. Để làm được điều này, tiết diện thẳng góc được quy ước chia ra thành nhiều phần nhỏ: khi nén (kéo) lệch tâm xiên và uốn xiên – theo chiều cao và chiều rộng tiết diện; khi nén (kéo) lệch tâm và uốn trong mặt phẳng chứa trục đối xứng của tiết diện ngang của cấu kiện – chỉ theo chiều cao tiết diện. Ứng suất trong phạm vi các phần nhỏ này được coi như phân bố đều (lấy trung bình).

8.1.2.7.3 Khi tính toán cấu kiện theo mô hình biến dạng phi tuyến thì lấy:

thép, với dấu “trừ”;

thép, với dấu “cộng”. Dấu của tọa độ các trọng tâm của các thanh cốt thép và các phần bê tông tách ra, cũng như các điểm đặt lực dọc lấy phù hợp với hệ tọa độ đã lựa chọn ХОY. Trong trương hợp tổng quát, gốc tọa độ của hệ này (điểm O trên Hình 9) nằm tại vị trí bất kỳ trong phạm vi tiết diện ngang của cấu kiện.

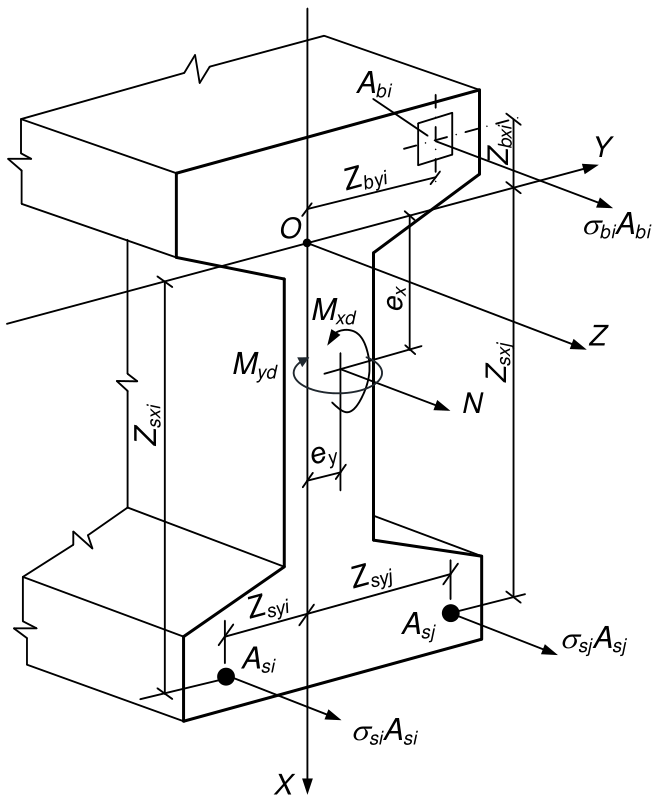

Hình 9 – Sơ đồ tính toán tiết diện thẳng góc của cấu kiện bê tông cốt thép 65

8.1.2.7.4 Khi tính toán độ bền tiết diện thẳng góc trong trường hợp tổng quát (xem Hình 9) thì sử dụng:

Trong các phương trình từ (59) đến (65): Мх, My là các mô men uốn do ngoại lực đối với các trục tọa độ đã chọn nằm trong phạm vi tiết diện ngang của cấu kiện (lần lượt tác dụng trong các mặt phẳng XOZ và YOZ hoặc song song với chúng), được xác định theo các công thức:

trong đó: Mxd, Myd là các mô men uốn trong các mặt phẳng tương ứng do ngoại lực, được xác định từ tính toán tĩnh học kết cấu; N là lực dọc do ngoại lực; ex, ey là các khoảng cách từ điểm đặt lực dọc N đến các trục đã chọn tương ứng Y và X;

trọng tâm của nó;

nó;

66

tác dụng của các mô men Mx và My; Еb là mô đun đàn hồi ban đầu của bê tông; Esj là mô đun đàn hồi của thanh cốt thép thứ j;

6.1.4.1, 6.2.4.1.

đối với các điểm đang xét của các biểu đồ biến dạng tương ứng của bê tông và cốt thép đã chọn trong tính toán, chia cho mô đun đàn hồi của bê tông Eb và cốt thép Es (với biểu đồ biến dạng hai đoạn thẳng của bê tông – chia cho mô đun biến dạng quy đổi của bê tông chịu nén Eb,red). Khi đó, sử dụng các quan hệ “ứng suất – biến dạng” từ (9) đến (13), (18) và (19) trên các đoạn đang xét của các biểu đồ biến dạng.

8.1.2.7.5 Tính toán độ bền tiết diện thẳng góc của các cấu kiện bê tông cốt thép được tiến hành theo các điều kiện:

trong đó:

cấu kiện do tác dụng của ngoại lực;

của cấu kiện do tác dụng của ngoại lực;

8.1.2.7.6 Đối với các cấu kiện bê tông cốt thép chịu tác dụng của các mô men uốn theo hai phương và

67

góc có hình dạng bất kỳ được xác định từ việc giải hệ các phương trình từ (72) đến (74) có sử dụng các phương trình (62) và (63).

Các đặc trưng độ cứng Dij (i, j = 1, 2, 3) trong hệ các phương trình từ (72) đến (74) được xác định theo các công thức:

Các ký hiệu trong các công thức trên xem trong 8.1.2.7.4.

8.1.2.7.7 Đối với các cấu kiện bê tông cốt thép chỉ chịu tác dụng của các mô men uốn theo hai phương Мх và Му (uốn xiên) thì trong phương trình (74) lấy N = 0.

8.1.2.7.8 Đối với các cấu kiện bê tông cốt thép chịu nén lệch tâm trong mặt phẳng đối xứng của tiết diện ngang và trục X nằm trong mặt phẳng này thì trong các phương trình từ (72) đến (74) lấy Му = 0 và D12 = D22 = D23 = 0. Trong trường hợp này, các phương trình cân bằng có dạng:

8.1.2.7.9 Đối với các cấu kiện bê tông cốt thép chịu uốn trong mặt phẳng đối xứng của tiết diện ngang và trục X nằm trong mặt phẳng này thì trong các phương trình từ (72) đến (74) lấy N = 0, Му = 0 và D12 = D22 = D23 = 0. Trong trường hợp này, các phương trình cân bằng có dạng: 68

8.1.2.7.10 Tính toán độ bền tiết diện thẳng góc của các cấu kiện bê bê tông chịu nén lệch tâm khi lực nén dọc trục nằm trong phạm vi tiết diện ngang của cấu kiện được tiến hành theo điều kiện (70) dựa trên các chỉ dẫn trong 8.1.2.7.5 đến 8.1.2.7.9, trong đó trong các công thức ở 8.1.2.7.6 lấy diện tích cốt thép Asj = 0 để xác định Dij. Đối với các cấu kiện bê tông chịu nén lệch tâm, mà trong đó không cho phép có vết nứt, thì tính toán được tiến hành có kể đến sự làm việc của bê tông chịu kéo trong tiết diện ngang của cấu kiện theo điều kiện:

trong đó:

cấu kiện do tác dụng của ngoại lực, được xác định theo 8.1.2.7.6 đến 8.1.2.7.9.

đổi dấu (nén và kéo) trong tiết diện ngang của bê tông của cấu kiện (uốn, nén lệch tâm hoặc kéo lệch

Khi nén lệch tâm hoặc kéo lệch tâm các cấu kiện và sự phân bố biến dạng tương đối cùng dấu trong tiết diện ngang của bê tông cấu kiện thì các giá trị giới hạn của các biến dạng tương đối của bê tông

trong đó:

6.1.3.2, 6.1.4.2, 6.1.4.4).

0,025 − đối với cốt thép có giới hạn chảy thực tế; 0,015 − đối với cốt thép có giới hạn chảy quy ước. 69

8.1.3 Tính toán độ bền cấu kiện bê tông cốt thép chịu tác dụng của lực cắt

8.1.3.1 Yêu cầu chung Tính toán độ bền cấu kiện bê tông cốt thép khi có tác dụng của lực cắt được tiến hành theo mô hình tiết diện nghiêng. Khi tính toán theo mô hình tiết diện nghiêng thì phải đảm bảo độ bền của cấu kiện theo dải giữa các tiết diện nghiêng và theo tiết diện nghiêng chịu tác dụng của lực cắt, cũng như đảm bảo độ bền theo tiết diện nghiêng chịu tác dụng của mô men. Độ bền theo dải bê tông nghiêng được đặc trưng bởi giá trị lực cắt lớn nhất mà dải bê tông nghiêng có thể chịu được dưới tác dụng của nội lực nén nằm dọc theo dải bê tông này và nội lực kéo do cốt thép ngang cắt qua dải bê tông nghiêng. Khi đó, độ bền của bê tông được xác định theo cường độ chịu nén dọc trục của bê tông có kể đến ảnh hưởng của trạng thái ứng suất phức tạp trên dải bê tông nghiêng. Tính toán theo tiết diện nghiêng chịu lực cắt được tiến hành trên cơ sở phương trình cân bằng ngoại lực cắt và nội lực cắt tác dụng trong tiết diện nghiêng với chiều dài hình chiếu C lên trục dọc của cấu kiện. Nội lực cắt bao gồm lực cắt chịu bởi bê tông trên tiết diện nghiêng và lực cắt chịu bởi cốt thép ngang cắt qua tiết diện nghiêng. Khi đó, các lực cắt chịu bởi bê tông và bởi cốt thép ngang được xác định theo cường độ chịu kéo của bê tông và của cốt thép ngang có kể đến chiều dài hình chiếu C của tiết diện nghiêng. Tính toán theo tiết diện nghiêng chịu mô men được tiến hành trên cơ sở phương trình cân bằng các mô men do ngoại lực và do nội lực tác dụng trên tiết diện nghiêng với chiều dài hình chiếu C lên trục dọc cấu kiện. Mô men do nội lực bao gồm mô men chịu bởi bê tông, mô men chịu bởi cốt thép dọc chịu kéo cắt qua tiết diện nghiêng, mô men chịu bởi cốt thép ngang cắt qua tiết diện nghiêng. Khi đó, các mô men chịu bởi bê tông, bởi cốt thép dọc và cốt thép ngang được xác định theo cường độ chịu kéo của cốt thép dọc và cốt thép ngang có kể đến chiều dài hình chiếu C của tiết diện nghiêng.

8.1.3.2 Tính toán cấu kiện bê tông cốt thép theo dải bê tông giữa các tiết diện nghiêng Tính toán cấu kiện bê tông cốt thép chịu uốn theo dải bê tông giữa các tiết diện nghiêng được tiến hành theo điều kiện:

trong đó: Q là lực cắt trong tiết diện thẳng góc của cấu kiện;

lấy bằng 0,3.

8.1.3.3 Tính toán cấu kiện bê tông cốt thép theo tiết diện nghiêng chịu lực cắt

8.1.3.3.1 Tính toán cấu kiện bê tông cốt thép chịu uốn theo tiết diện nghiêng (Hình 10) được tiến hành theo điều kiện: 70

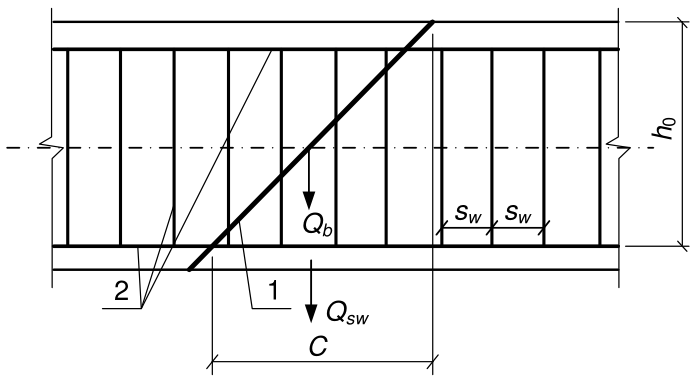

CHÚ DẪN: 1 – Tiết diện nghiêng; 2 – Cốt thép. Hình 10 – Sơ đồ nội lực khi tính toán cấu kiện bê tông cốt thép theo tiết diện nghiêng chịu tác dụng của lực cắt

trong đó: Q là lực cắt trên tiết diện nghiêng với chiều dài hình chiếu C lên trục dọc cấu kiện, được xác định do tất cả các ngoại lực nằm ở một phía của tiết diện nghiêng đang xét; khi đó, cần kể đến tác dụng nguy hiểm nhất của tải trọng trong phạm vi tiết diện nghiêng; Qb là lực cắt chịu bởi bê tông trong tiết diện nghiêng; Qsw là lực cắt chịu bởi cốt thép ngang trong tiết diện nghiêng. Lực cắt Qb được xác định theo công thức:

nhưng không lớn hơn R bh và không nhỏ hơn R bh , 2,5 0,5 bt 0 bt 0

Lực cắt Qsw đối với cốt thép ngang nằm vuông góc với trục dọc cấu kiện được xác định theo công thức:

trong đó:

lấy bằng 0,75; là lực trong cốt thép ngang trên một đơn vị chiều dài cấu kiện, được xác định theo công thức: q sw 71

Cần tiến hành tính toán đối với một loạt tiết diện nghiêng, nằm dọc theo chiều dài cấu kiện, với chiều dài nguy hiểm nhất của hình chiếu tiết diện nghiêng C. Khi đó, chiều dài hình chiếu C trong công thức (91) lấy không nhỏ hơn h0 và không lớn hơn 2h0. Cho phép tính toán các tiết diện nghiêng theo điều kiện (93) mà không cần xem xét các tiết diện nghiêng khi xác định lực cắt do ngoại lực:

trong đó: Q1 là lực cắt trong tiết diện thẳng góc do ngoại lực;

Khi tiết diện thẳng góc, mà trong đó kể đến lực cắt Q1, nằm gần gối tựa ở khoảng cách a nhỏ hơn 2,5h0, thì tính toán theo điều kiện (93) với việc nhân giá trị Qb,1 đã được xác định theo công thức (94)

Khi tiết diện thẳng góc, mà trong đó kể đến lực cắt Q1, nằm ở khoảng cách a nhỏ hơn h0, thì tính toán theo điều kiện (93) với việc nhân giá trị Qsw,1 đã được xác định theo công thức (95) với hệ số bằng

Cốt thép ngang được kể đến trong tính toán khi thỏa mãn điều kiện:

Có thể kể đến cốt thép ngang ngay cả khi điều kiện (96) không thỏa mãn, nếu như trong điều kiện (89) lấy Q theo công thức (97) (nghĩa là lấy giá trị giảm xuống của R b sao cho điều kiện (96) trở thành bt b đẳng thức):

Khi không có cốt thép ngang hoặc khi các yêu cầu nêu trên, cũng như các yêu cầu cấu tạo nêu trong

10.3 không thỏa mãn thì tiến hành tính toán theo điều kiện (89) hoặc (93), với Qsw hoặc Qsw,1 lấy bằng

không. Cốt thép ngang cần phải thỏa mãn các yêu cầu cấu tạo nêu trong 10.3. 72

8.1.3.3.2 Ảnh hưởng của ứng suất nén và kéo khi tính toán dải bê tông giữa các tiết diện nghiêng và

hoặc (94) phải nhân vào.

trong đó:

không quá 3 %.

8.1.3.4 Tính toán cấu kiện bê tông cốt thép theo tiết diện nghiêng chịu mô men Tính toán cấu kiện bê tông cốt thép theo tiết diện nghiêng chịu mô men (Hình 11) được tiến hành theo điều kiện:

trong đó: М là mô men trong tiết diện nghiêng với chiều dài hình chiếu C lên trục dọc cấu kiện, được xác định do tất cả các ngoại lực nằm ở một phía của tiết diện nghiêng đang xét, đối với đầu cuối của tiết diện nghiêng (điểm 0), nằm đối diện với đầu mà có cốt thép dọc đang được kiểm tra chịu lực kéo do mô men trong tiết diện nghiêng; khi đó cần kể đến tác dụng nguy hiểm nhất của tải trọng trong phạm vi tiết diện nghiêng; Мs là mô men chịu bởi cốt thép dọc cắt qua tiết diện nghiêng đối với đầu đối diện của tiết diện nghiêng (điểm 0); Мsw là mô men chịu bởi cốt thép ngang cắt qua tiết diện nghiêng đối với đầu đối diện của tiết diện nghiêng (điểm 0). 73

a) Vùng chịu kéo nằm ở phía biên dưới

b) Vùng chịu kéo nằm ở phía biên trên CHÚ DẪN: 1 – Tiết diện nghiêng; 2 – Cốt thép.

CHÚ THÍCH: Nb là hợp lực của các nội lực nén trong vùng bê tông chịu nén. Hình 11 – Sơ đồ nội lực khi tính toán cấu kiện bê tông cốt thép theo tiết diện nghiêng chịu mô men Mô men Ms được xác định theo công thức:

trong đó: Ns là lực trong cốt thép dọc, lấy bằng RsAs , còn trong vùng neo – được xác định theo 10.3.5; zs là cánh tay đòn của ngẫu lực, cho phép lấy zs = 0,9h0. Mô men Msw chịu bởi cốt thép ngang nằm vuông góc với trục dọc cấu kiện được xác định theo công thức:

trong đó: là lực trong cốt thép ngang, lấy bằng q C với được xác định theo công thức (92), còn Q q sw sw sw C lấy trong khoảng từ h0 đến 2h0. Tính toán được tiến hành đối với các tiết diện nghiêng, nằm dọc theo chiều dài cấu kiện ở các đoạn đầu mút của nó và tại các vị trí cắt cốt thép dọc, với chiều dài nguy hiểm nhất của hình chiếu tiết diện nghiêng C lấy trong khoảng từ h0 đến 2h0 nêu trên. Cho phép tính toán các tiết diện nghiêng theo công thức (99) mà trong đó giá trị mô men M trong tiết diện nghiêng lấy với chiều dài hình chiếu lên trục dọc cấu kiện C bằng 2h0, còn mô men Msw lấy bằng 2 0,5 q h . sw 0 74

8.1.4 Tính toán độ bền cấu kiện bê tông cốt thép chịu tác dụng của mô men xoắn

8.1.4.1 Yêu cầu chung Tính toán độ bền cấu kiện bê tông cốt thép tiết diện chữ nhật chịu tác dụng của mô men xoắn được tiến hành theo mô hình tiết diện không gian. Khi tính toán theo mô hình tiết diện không gian thì xem xét các tiết diện được hình thành từ các đoạn thẳng nằm nghiêng, đi theo ba biên chịu kéo của cấu kiện, và kết thúc bằng đoạn thẳng theo biên thứ tư của cấu kiện. Tính toán cấu kiện bê tông cốt thép chịu tác dụng của mô men xoắn được tiến hành theo độ bền cấu kiện giữa các tiết diện không gian và theo độ bền của các tiết diện không gian. Độ bền của bê tông giữa các tiết diện không gian được đặc trưng bởi giá trị lớn nhất của mô men xoắn, được xác định theo cường độ chịu nén dọc trục của bê tông có kể đến trạng thái ứng suất trong bê tông giữa các tiết diện không gian. Tính toán các tiết diện không gian được tiến hành trên cơ sở các phương trình cân bằng tất cả nội lực và ngoại lực đối với trục nằm ở tâm vùng chịu nén của tiết diện không gian của cấu kiện. Các mô men do nội lực bao gồm mô men chịu bởi cốt thép chạy dọc theo trục cấu kiện và mô men chịu bởi cốt thép nằm ngang trục cấu kiện cắt qua tiết diện nghiêng và nằm trong vùng chịu nén của tiết diện không gian và nằm ở gần biên chịu kéo của cấu kiện đối diện với vùng chịu nén của tiết diện không gian. Khi đó, nội lực chịu bởi cốt thép được xác định theo các giá trị tính toán của cường độ chịu kéo của cốt thép dọc và cốt thép ngang. Khi tính toán thì xem xét tất cả các vị trí của tiết diện không gian với vùng chịu nén của tiết diện không gian nằm ở biên dưới, biên bên và biên trên của cấu kiện. Khi có tác dụng đồng thời của mô men xoắn và mô men uốn, cũng như mô men xoắn và lực cắt thì tính toán được tiến hành theo các phương trình tương tác giữa các yếu tố lực tương ứng.

8.1.4.2 Tính toán cấu kiện bê tông cốt thép chỉ chịu tác dụng của mô men xoắn

8.1.4.2.1 Tính toán độ bền của cấu kiện giữa các tiết diện không gian được tiến hành theo điều kiện:

trong đó: T là mô men xoắn do ngoại lực trong tiết diện thẳng góc của cấu kiện; b và h lần lượt là cạnh nhỏ và cạnh lớn của tiết diện ngang của cấu kiện.

8.1.4.2.2 Tính toán độ bền các tiết diện không gian được tiến hành theo điều kiện (Hình 12):

trong đó: T là mô men xoắn trong tiết diện không gian, được xác định do tất cả ngoại lực nằm ở một phía 75

của tiết diện không gian; Tsw là mô men xoắn chịu bởi cốt thép (của tiết diện không gian) nằm theo phương ngang so với trục cấu kiện; Ts là mô men xoắn chịu bởi cốt thép (của tiết diện không gian) nằm theo phương dọc trục cấu kiện.

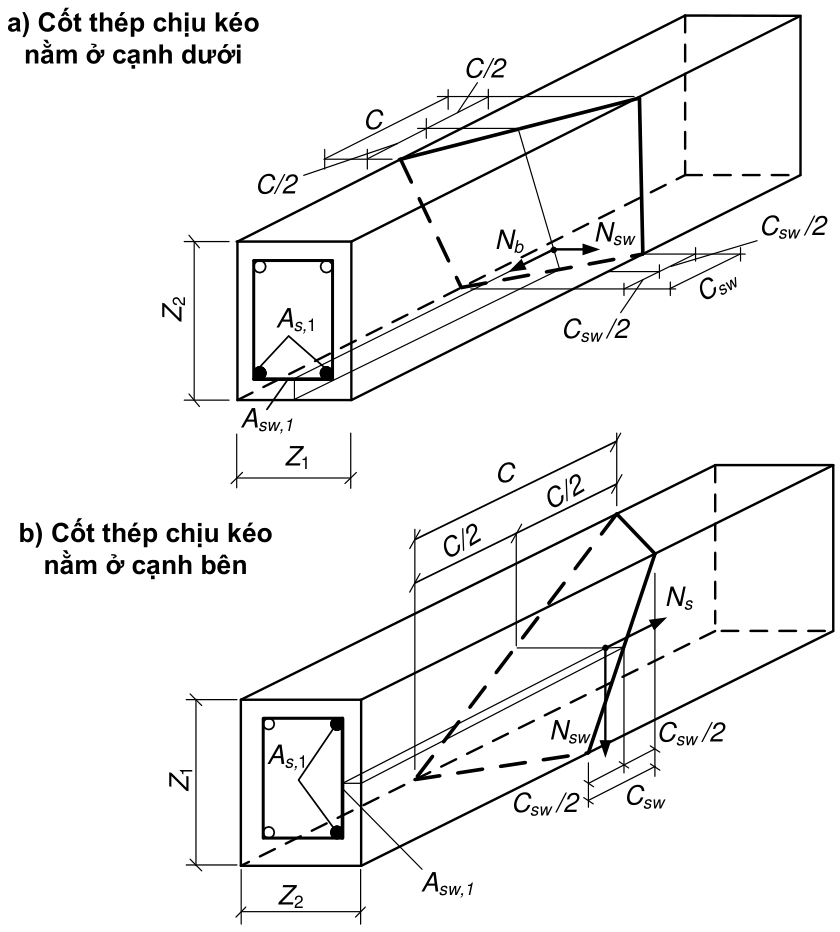

Hình 12 – Sơ đồ nội lực trong tiết diện không gian khi tính toán chịu mô men xoắn Mô men xoắn Tsw được xác định theo công thức:

còn mô men xoắn Ts được xác định theo công thức:

trong đó: Nsw là lực trong cốt thép nằm theo phương ngang so với trục dọc cấu kiện; đối với cốt thép nằm vuông góc với trục dọc thì lực Nsw được xác định theo công thức:

76

qsw,1 là lực trong cốt thép ngang này tính trên một đơn vị chiều dài cấu kiện:

Asw,1 là diện tích tiết diện cốt thép nằm theo phương ngang với trục dọc cấu kiện; sw là bước cốt thép nằm theo phương ngang với trục dọc cấu kiện; Сsw là chiều dài hình chiếu của cạnh chịu kéo của tiết diện không gian lên trục dọc cấu kiện:

δ là hệ số, kể đến tỉ lệ các cạnh của tiết diện ngang:

С là chiều dài hình chiếu của cạnh chịu nén của tiết diện không gian lên trục dọc cấu kiện: Ns là lực trong cốt thép dọc nằm gần biên đang xét của cấu kiện:

As,1 là diện tích tiết diện cốt thép dọc nằm gần biên đang xét của cấu kiện; Z1 và Z2 lần lượt là chiều dài cạnh của tiết diện ngang ở biên chịu kéo đang xét của cấu kiện và chiều dài cạnh còn lại của tiết diện ngang của cấu kiện.

trong khoảng nêu trên. Cần tiến hành tính toán với một loạt tiết diện không gian nằm dọc chiều dài cấu kiện, với chiều dài nguy hiểm nhất của hình chiếu tiết diện không gian C lên trục dọc cấu kiện. Khi đó, giá trị C lấy không lớn

Cho phép tiến hành tính toán cấu kiện chỉ chịu mô men xoắn theo điều kiện (111) mà không cần xem xét các xét tiết diện không gian khi xác định mô men xoắn do ngoại lực:

trong đó: T là mô men xoắn trong tiết diện thẳng góc của cấu kiện; 1 Tsw,1 là mô men xoắn chịu bởi cốt thép (theo phương ngang so với trục dọc cấu kiện) nằm ở biên đang xét của cấu kiện và được xác định theo công thức:

77

Ts,1 là mô men xoắn chịu bởi cốt thép dọc nằm ở biên đang xét của cấu kiện và được xác định theo công thức:

Cần tiến hành tính toán đối với một loạt các tiết diện thẳng góc nằm dọc theo chiều dài cấu kiện đối với cốt thép nằm ở mỗi biên đang xét của cấu kiện. Khi có mô men xoắn tác dụng thì cần tuân thủ các yêu cầu cấu tạo nêu trong 10.3.

8.1.4.3 Tính toán cấu kiện bê tông cốt thép chịu tác dụng đồng thời của mô men xoắn và mô men uốn

8.1.4.3.1 Tính toán độ bền cấu kiện giữa các tiết diện không gian được tiến hành theo 8.1.4.2.1.

8.1.4.3.2 Tính toán độ bền các tiết diện không gian được tiến hành theo điều kiện:

trong đó: T là mô men xoắn do ngoại lực tác dụng trong tiết diện không gian; T0 là mô men xoắn giới hạn mà tiết diện không gian có thể chịu được; М là mô men uốn do ngoại lực tác dụng trong tiết diện thẳng góc; М0 là mô men uốn giới hạn mà tiết diện thẳng góc có thể chịu được. Khi tính toán chịu tác dụng đồng thời của mô men xoắn và mô men uốn thì xem xét tiết diện không gian có cốt thép chịu kéo nằm ở biên chịu kéo do mô men uốn, nghĩa là ở biên vuông góc với mặt phẳng tác dụng của mô men uốn. Mô men xoắn T do ngoại lực được xác định trong tiết diện thẳng góc nằm ở giữa chiều dài hình chiếu C dọc theo trục dọc cấu kiện. Mô men uốn M do ngoại lực được xác định trong chính tiết diện thẳng góc này. Mô men xoắn giới hạn T0 được xác định theo 8.1.4.2.2 và lấy bằng vế phải điều kiện (103) (nghĩa là bằng Tsw + Ts) đối với tiết diện không gian đang xét. Mô men uốn giới hạn М0 được xác định theo 8.1.2.3.2. Để xác định các mô men xoắn, cho phép sử dụng điều kiện (111). Trong trường hợp này, mô men xoắn Т = Т1 và mô men uốn M được xác định trong các tiết diện thẳng góc dọc theo chiều dài cấu kiện. Trong tiết diện thẳng góc đang xét thì mô men xoắn giới hạn lấy bằng vế phải điều kiện (111) (nghĩa là bằng Tsw,1 + Ts,1). Mô men uốn giới hạn М0 được xác định đối với chính tiết diện thẳng góc đã nêu ở trên. 78

Khi có tác dụng đồng thời của mô men xoắn và mô men uốn thì cần tuân thủ các yêu cầu cấu tạo nêu trong 10.3.

8.1.4.4 Tính toán cấu kiện bê tông cốt thép chịu tác dụng đồng thời của mô men xoắn và lực cắt

8.1.4.4.1 Tính toán độ bền cấu kiện giữa các tiết diện không gian được tiến hành theo điều kiện:

trong đó: T là mô men xoắn do ngoại lực tác dụng trong tiết diện thẳng góc; T0 là mô men xoắn giới hạn mà cấu kiện (trong khoảng giữa các tiết diện không gian) có thể chịu được và lấy bằng vế phải điều kiện (102); Q là lực cắt do ngoại lực tác dụng trong chính tiết diện thẳng góc nêu trên; Q0 là lực cắt giới hạn chịu được bởi bê tông giữa các tiết diện nghiêng và lấy bằng về phải điều kiện (88).

8.1.4.4.2 Tính toán độ bền tiết diện không gian được tiến hành theo điều kiện (115), nhưng trong đó các đại lượng được lấy như sau: T là mô men xoắn trong tiết diện không gian do ngoại lực; T0 là mô men xoắn giới hạn chịu được bởi tiết diện không gian; Q là lực cắt trong tiết diện nghiêng; Q0 là lực cắt giới hạn chịu được bởi tiết diện nghiêng. Khi tính toán với tác dụng đồng thời của mô men xoắn và lực cắt thì cần xem xét tiết diện không gian có cốt thép chịu kéo nằm ở một trong các biên chịu kéo do lực cắt, nghĩa là ở biên song song với mặt phẳng tác dụng của lực cắt. Mô men xoắn T do ngoại lực được xác định trong tiết diện thẳng góc nằm ở giữa hình chiếu C dọc theo trục dọc cấu kiện. Lực cắt Q do ngoại lực được xác định trong chính tiết diện thẳng góc này. Mô men xoắn giới hạn T0 được xác định theo 8.1.4.2.2 và lấy bằng vế phải điều kiện (103) (nghĩa là bằng Tsw + Ts) đối với tiết diện không gian đang xét. Lực cắt giới hạn Q0 được xác định theo 8.1.3.3.1 và lấy bằng về phải điều kiện (89). Khi đó, điểm giữa của chiều dài hình chiếu tiết diện nghiêng lên trục dọc cấu kiện nằm trong tiết diện thẳng góc đi qua điểm giữa của chiều dài hình chiếu tiết diện không gian lên trục dọc cấu kiện. Để xác định các mô men xoắn cho phép sử dụng điều kiện (111), còn để xác định các lực cắt – điều kiện (93). Trong trường hợp này, mô men xoắn Т = Т1 và lực cắt Q = Q1 do ngoại lực được xác định trong các tiết diện thẳng góc theo chiều dài cấu kiện. Trong tiết diện thẳng góc đang xét thì mô men xoắn giới hạn T0 lấy bằng vế phải điều kiện (111) (nghĩa là bằng Tsw,1 + Ts,1), còn lực cắt giới hạn Q0 cũng trong tiết diện thẳng góc này lấy bằng vế phải điều kiện (93) (nghĩa là bằng Qb,1 + Qsw,1). 79

Khi có tác dụng đồng thời của mô men xoắn và lực cắt thì cần tuân thủ các yêu cầu cấu tạo nêu trong 10.3.

8.1.5 Tính toán cấu kiện bê tông cốt thép chịu nén cục bộ

8.1.5.1 Tính toán cấu kiện bê tông cốt thép chịu nén (ép) cục bộ được tiến hành khi có tác dụng của lực nén đặt trên một diện tích giới hạn, vuông góc với bề mặt cấu kiện bê tông cốt thép. Khi đó, cần kể đến cường độ chịu nén nâng cao của bê tông trong phạm vi diện chịu tải (diện tích chịu nén cục bộ) do trạng thái ứng suất ba chiều của bê tông nằm dưới diện chịu tải, phụ thuộc vào vị trí diện chịu tải trên bề mặt cấu kiện. Khi đặt lưới thép trong vùng nén cục bộ, cần kể đến cường độ chịu nén nâng cao bổ sung của bê tông nằm dưới diện chịu tải do cốt thép hạn chế biến dạng ngang. Tính toán cấu kiện chịu nén cục bộ khi không có cốt thép hạn chế biến dạng ngang được tiến hành theo 8.1.5.2, còn khi có cốt thép hạn chế biến dạng ngang – theo 8.1.5.3.

8.1.5.2 Tính toán cấu kiện chịu nén cục bộ khi không có cốt thép hạn chế biến dạng ngang (Hình 13) được tiến hành theo điều kiện:

trong đó: N là lực nén cục bộ do ngoại lực; Ab,loc là diện tích đặt lực nén (diện tích chịu nén cục bộ); Rb,loc là cường độ chịu nén cục bộ tính toán của bê tông khi có lực nén cục bộ tác dụng;

bố không đều trên diện tích chịu nén cục bộ. Giá trị của Rb,loc được xác định theo công thức:

nhưng lấy không lớn hơn 2,5 và không nhỏ hơn 1,0. Trong công thức (118), Аb,max là diện tích tính toán lớn nhất, được xác định theo các nguyên tắc sau:

thước tương ứng của các cạnh này (Hình 13). 80

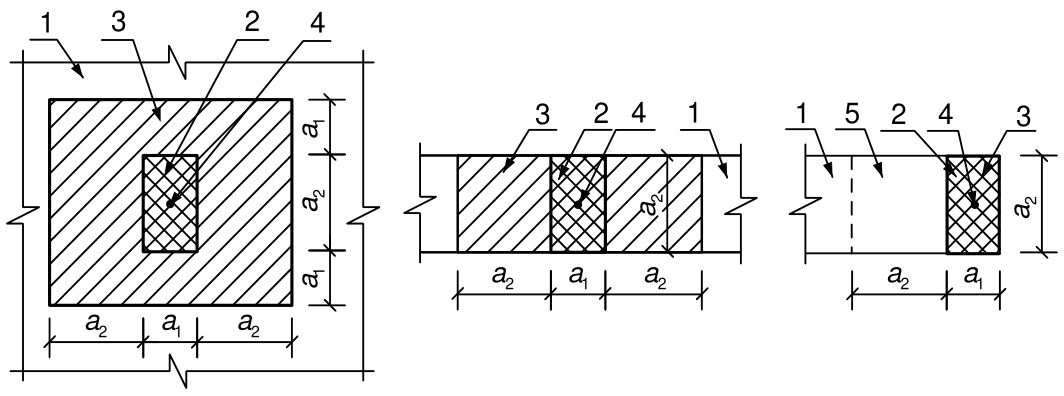

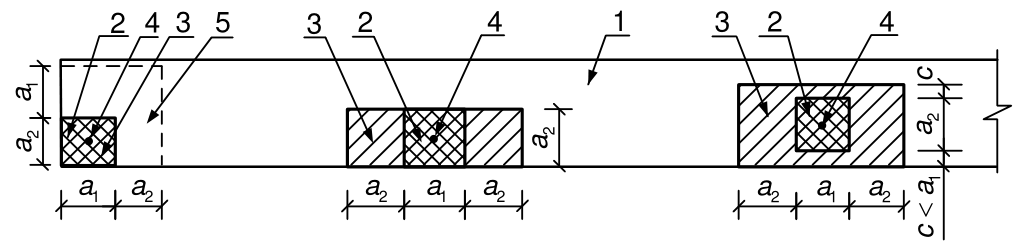

a) Nằm xa biên

b) Nằm trên toàn bộ c) Nằm ở biên (hoặc đầu) cấu kiện chiều rộng cấu kiện cấu kiện trên toàn bộ chiều rộng

d) Nằm ở góc cấu kiện e) Nằm ở một biên cấu kiện f) Nằm ở ngay sát một biên cấu kiện CHÚ DẪN: 1 – Cấu kiện có tải trọng cục bộ tác dụng; 2 – Diện tích chịu nén cục bộ Ab,loc; 3 – Diện tích tính toán lớn nhất Аb,max; 4 – Trọng tâm của các diện tích Ab,loc và Ab,max; 5 – Vùng tối thiểu cần đặt lưới thép mà trong đó lưới thép được kể đến trong tính toán. Hình 13 – Sơ đồ tính toán cấu kiện chịu nén cục bộ khi có tải trọng cục bộ tác dụng

8.1.5.3 Tính toán các cấu kiện chịu nén cục bộ khi đặt lưới thép hàn (cốt thép hạn chế biến dạng ngang) được tiến hành theo điều kiện:

trong đó: Rbs,loc là cường độ chịu nén tính toán quy đổi của bê tông có kể đến lưới thép đặt trong vùng chịu nén cục bộ, được xác định theo công thức:

trong đó: 81

Аb,loc,ef là diện tích nằm trong chu vi của lưới thép, tính theo các thanh ngoài cùng của lưới thép và lấy trong công thức (121) không lớn hơn Ab,max; Rs,xy là cường độ chịu kéo tính toán của cốt thép hạn chế biến dạng ngang;

xL lần lượt là số lượng các thanh thép, diện tích tiết diện và chiều dài thanh thép của lưới, nх, Asx, tính theo trục các thanh ngoài cùng, theo phương X; yL lần lượt là số lượng các thanh thép, diện tích tiết diện và chiều dài thanh thép của lưới, ny, Аsy, tính theo trục các thanh ngoài cùng, theo phương Y ; s là bước lưới thép.

Giá trị lực nén cục bộ chịu bởi cấu kiện được gia cường lưới thép cục bộ (vế phải của điều kiện (119)) lấy không lớn hơn hai lần giá trị lực nén cục bộ chịu bởi cấu kiện không được gia cường lưới thép cục bộ (vế phải của điều kiện (116)). Cốt thép hạn chế biến dạng ngang phải được bố trí thỏa mãn các yêu cầu cấu tạo nêu trong 10.3.

8.1.6 Tính toán chọc thủng cấu kiện bê tông cốt thép

8.1.6.1 Yêu cầu chung Tính toán chọc thủng được tiến hành đối với các cấu kiện bê tông cốt thép dạng phẳng (bản) khi có tác dụng của lực cục bộ (vuông góc với mặt phẳng cấu kiện) đặt tập trung – lực tập trung và mô men uốn tập trung. Khi tính toán chọc thủng, cần xét tiết diện tính toán nằm gần vùng truyền lực lên cấu kiện ở khoảng

và mô men uốn tập trung gây ra (Hình 14). Lực tiếp tuyến tác dụng trên diện tích của tiết diện tính toán phải được chịu bởi bê tông với cường độ chịu kéo dọc trục Rbt và bởi các thanh cốt thép ngang với cường độ chịu kéo Rsw nằm cách diện chịu

82

CHÚ DẪN: 1 – Cột; 3 – Tháp chọc thủng; 2 – Bản; 4 – Đường bao tính toán quy ước. Hình 14 – Mô hình quy ước để tính toán chọc thủng Khi có tác dụng của lực tập trung thì lực tiếp tuyến do bê tông và cốt thép cùng chịu được lấy như là lực phân bố đều trên toàn bộ diện tích tiết diện tính toán. Khi có tác dụng của mô men uốn tập trung thì lực tiếp tuyến do bê tông và cốt thép ngang cùng chịu được lấy như là lực thay đổi tuyến tính dọc theo chiều dài tiết diện tính toán theo phương tác dụng của mô men uốn với lực tiếp tuyến lớn nhất ngược dấu ở biên của tiết diện ngang tính toán theo phương này. Tính toán chọc thủng được tiến hành:

theo 8.1.6.3.1;

8.1.6.3.2. Đường bao tính toán của tiết diện ngang được xác định như sau:

truyền tải (Hình 15c, d);

bao không khép kín nằm cách biên của cấu kiện phẳng (Hình 15a.1, b.1) và hai là, đường bao khép kín bao quanh diện truyền tải (Hình 15a.2, b.2); trong trường hợp này, lấy giá trị nhỏ hơn của khả năng chống chọc thủng tính được theo hai phương án đường bao tính toán của tiết diện ngang. 83

a.1) Đường bao không khép kín a.2) Đường bao khép kín

a) Diện truyền tải nằm ở góc cấu kiện phẳng

b.1) Đường bao không khép kín b.2) Đường bao khép kín

b) Diện truyền tải nằm ở biên cấu kiện phẳng CHÚ DẪN: 1 – Diện diện truyền tải; 2 – Đường bao tính toán không khép kín của tiết diện ngang (phương án 1); 2’ – Đường bao tính toán khép kín (phương án 2); 3 – Trọng tâm đường bao tính toán (vị trí giao nhau của các trục Х1 và Y1); 4 – Trọng tâm diện truyền tải (vị tí giao nhau của các trục X và Y); 5 – Cốt thép ngang; 6 – Đường bao của tiết diện ngang tính toán mà trong tính toán không kể đến cốt thép ngang; 7 – Biên cấu kiện phẳng. Hình 15 – Sơ đồ đường bao tính toán của tiết diện ngang khi chọc thủng 84

c) Diện truyền tải nằm

d) Khi cốt thép ngang ở phía trong cấu kiện phẳng đặt chồng chữ thập Hình 15 (kết thúc) Trong trường hợp có lỗ mở trong bản với khoảng cách từ góc hoặc biên lỗ mở đến góc hoặc biên diện truyền tải không lớn hơn 6h0 (Hình 16) thì không được kể vào tính toán phần đường bao tính toán nằm giữa hai đường tiếp tuyến với lỗ mở kẻ từ trọng tâm diện truyền tải.

CHÚ DẪN: 1 – Trọng tâm diện diện truyền tải; 2 – Đường bao tính toán không khép kín của tiết diện ngang (đã trừ đi đoạn thẳng nằm giữa hai đường tiếp tuyến kẻ từ trọng tâm diện truyền tải đến góc hoặc các biên lỗ mở); 3 – Trọng tâm đường bao tính toán; 4 – Hai đường tiếp tuyến kẻ từ trọng tâm diện truyền tải đến góc hoặc các biên lỗ mở; 5 – Lỗ mở. Hình 16 – Sơ đồ đường bao tính toán khi có lỗ mở trong bản 85

Khi có tác dụng của mô men Мloс tại vị trí đặt lực tập trung thì một nửa mô men này được kể vào tính toán chọc thủng, còn một nửa còn lại – được kể vào tính toán theo tiết diện thẳng góc theo chiều rộng tiết diện, bao gồm chiều rộng diện truyền tải và chiều cao tiết diện của cấu kiện phẳng về hai phía của diện truyền tải. Khi có tác dụng của các mô men uốn tập trung và lực tập trung thì trong các điều kiện độ bền tỉ số giữa các mô men uốn tập trung tác dụng M, đã được kể đến khi tính toán chọc thủng, và các mô men uốn giới hạn Mu lấy không lớn hơn một nửa tỉ số giữa lực tập trung tác dụng F và lực giới hạn Fu. Khi lực tập trung nằm lệch tâm so với trọng tâm đường bao tính toán của tiết diện ngang thì giá trị các mô men uốn tập trung do ngoại lực được xác định có kể đến mô men bổ sung do lực tập trung đặt lệch tâm so với trọng tâm đường bao tính toán của tiết diện ngang với dấu “dương” hoặc “âm” so với các mô men trong cột.

8.1.6.2 Tính toán chọc thủng cấu kiện chịu lực tập trung

8.1.6.2.1 Tính toán chọc thủng cho cấu kiện không có cốt thép ngang chịu lực tập trung được tiến hành theo điều kiện:

trong đó: F là lực tập trung do ngoại lực; Fb,u là lực tập trung giới hạn mà bê tông có thể chịu được. Lực giới hạn Fb,u được xác định theo công thức:

trong đó: Ab là diện tích tiết diện ngang tính toán nằm ở khoảng cách 0,5h0, tính từ biên của diện truyền lực tập trung F, với chiều cao làm việc của tiết diện h0 (Hình 17). Diện tích Аb được xác định theo công thức:

trong đó: u là chu vi đường bao của tiết diện ngang tính toán; h0 là chiều cao làm việc quy đổi của tiết diện, h0 = 0,5(h0x + h0у), với h0x và h0y là chiều cao làm việc của tiết diện đối với cốt thép dọc nằm theo phương các trục X và Y. 86

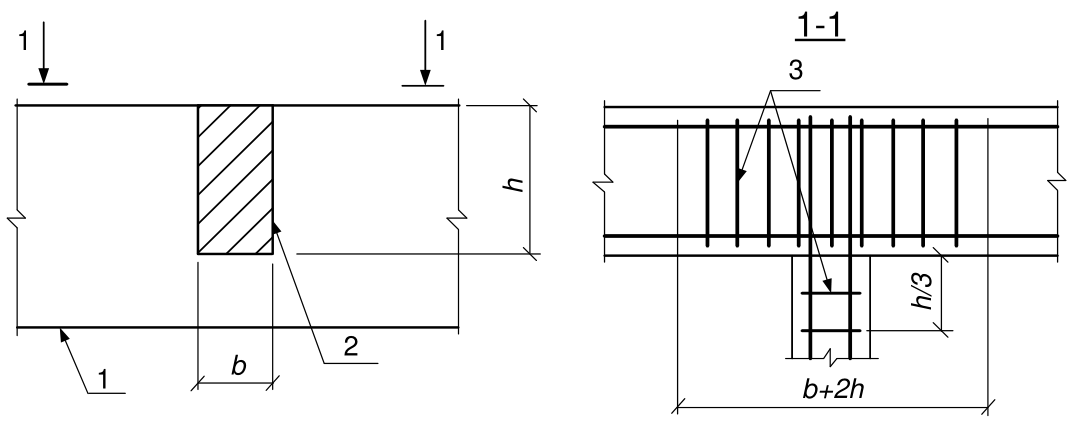

1-1

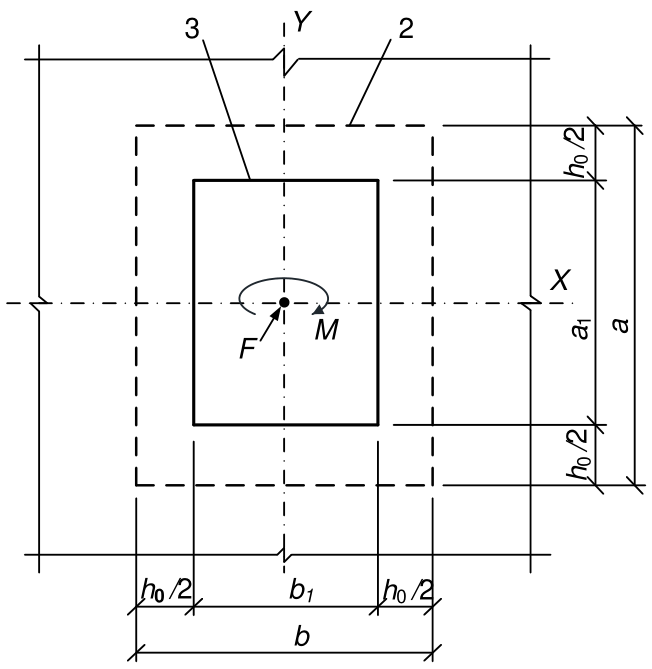

CHÚ DẪN: 1 – Tiết diện ngang tính toán; 2 – Đường bao của tiết diện ngang tính toán; 3 – Đường bao của diện truyền tải. Hình 17 – Sơ đồ tính toán chọc thủng của cấu kiện không có cốt thép ngang 87

8.1.6.2.2 Tính toán chọc thủng cho cấu kiện có cốt thép ngang chịu lực tập trung (Hình 18) được tiến hành theo điều kiện:

trong đó: Fsw,u là lực giới hạn do cốt thép ngang chịu khi chọc thủng; Fb,u là lực giới hạn do bê tông chịu, được xác định theo 8.1.6.2.1. Lực giới hạn Fsw,u chịu bởi cốt thép ngang nằm vuông góc với trục dọc cấu kiện và phân bố đều dọc theo đường bao của tiết diện ngang tính toán được xác định theo công thức:

trong đó: u là chu vi đường bao của tiết diện ngang tính toán, được xác định theo 8.1.6.2.1; qsw là nội lực trong cốt thép ngang trên một đơn vị chiều dài đường bao của tiết diện tính toán, nằm trong phạm vi 0,5h0 về hai phía đường bao của tiết diện tính toán, được xác định theo công thức:

trong đó: Asw là diện tích tiết diện cốt thép ngang với bước sw, nằm trong phạm vi 0,5h0 về hai phía đường bao của tiết diện ngang tính toán theo chu vi của nó. Khi cốt thép ngang phân bố không đều dọc theo đường bao của tiết diện tính toán mà phân bố tập trung ở các trục của diện truyền tải (cốt thép ngang đặt chồng dạng chữ thập) thì chu vi đường bao u đối với cốt thép ngang lấy theo chiều dài thực tế của các đoạn có bố trí cốt thép ngang Lsw,x và Lsw,y theo đường bao chọc thủng tính toán (Hình 15d). Giá trị của tổng (Fb,u + Fsw,u) lấy không lớn hơn 2Fb,u. Cốt thép ngang được kể vào tính toán khi Fsw,u không nhỏ hơn 0,25Fb,u. Vùng nằm ngoài biên bố trí cốt thép ngang được tính toán chọc thủng theo 8.1.6.2.1, trong đó xét đường bao của tiết diện tính toán ở khoảng cách 0,5h0 tính từ biên bố trí cốt thép ngang (Hình 18). Khi cốt thép ngang đặt tập trung theo các trục của diện truyền tải thì đường bao tính toán của tiết diện ngang của bê tông lấy theo các đường chéo tính từ biên bố trí cốt thép ngang (Hình 15d). Cốt thép ngang phải thỏa mãn các yêu cầu cấu tạo nêu trong 10.3. Khi các yêu cầu cấu tạo nêu trong

10.3 không được thỏa mãn thì trong tính toán chọc thủng chỉ kể đến cốt thép ngang cắt tháp chọc

thủng với điều kiện đảm bảo được điều kiện neo cốt thép ngang này. 88

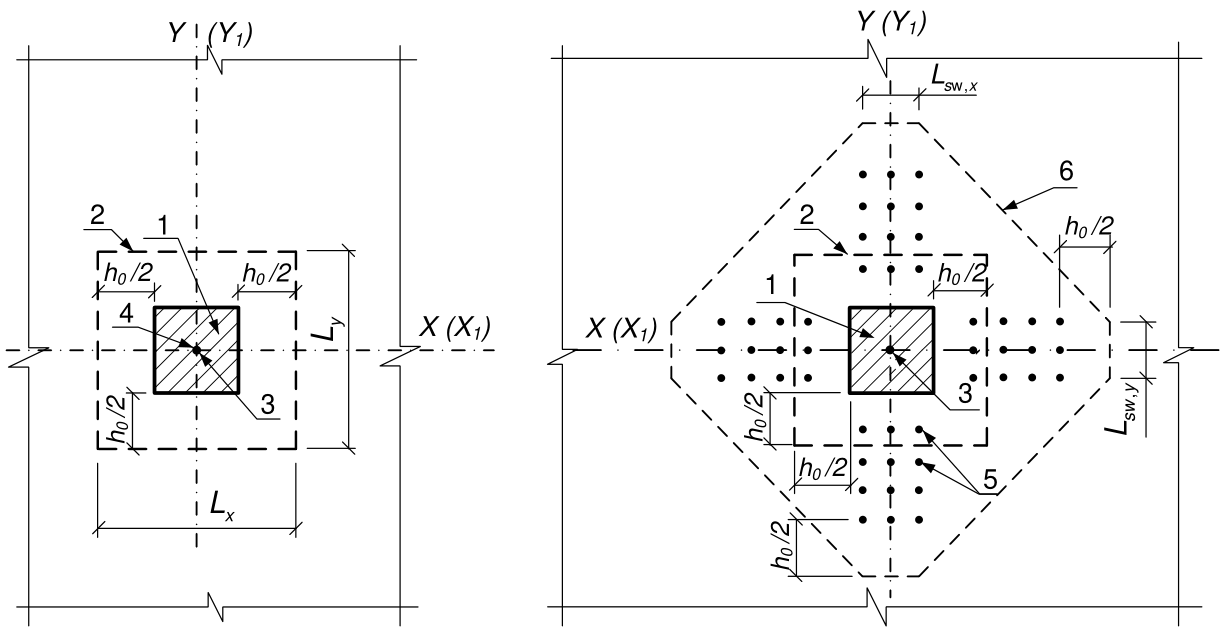

CHÚ DẪN: 1 – Tiết diện ngang tính toán; 2 – Đường bao của tiết diện ngang tính toán; 3 – Các biên của vùng mà trong đó cốt thép ngang được kể đến trong tính toán; 4 – Đường bao của tiết diện ngang tính toán mà cốt thép ngang không kể đến trong tính toán; 5 – Đường bao của diện truyền tải. Hình 18 – Sơ đồ tính toán chọc thủng của bản bê tông cốt thép có cốt thép ngang đặt đều nhau theo phương đứng 89

8.1.6.3 Tính toán chọc thủng cấu kiện chịu lực tập trung và mô men uốn tập trung

8.1.6.3.1 Tính toán chọc thủng cấu kiện không có cốt thép ngang khi có tác dụng đồng thời của lực tập trung và mô men uốn tập trung (Hình 17) được tiến hành theo điều kiện:

trong đó: F là lực tập trung do ngoại lực; М là mô men uốn tập trung do ngoại lực, được kể đến trong tính toán chọc thủng (xem 8.1.6.1); Fb,u và Mb,u lần lượt là lực tập trung giới hạn và mô men uốn tập trung giới hạn mà bê tông có thể chịu được trong tiết diện tính toán khi chúng tác dụng độc lập. Trong khung bê tông cốt thép của nhà với các sàn phẳng thì mô men uốn tập trung Мloc bằng tổng mô men uốn trong các tiết diện của cột trên và cột dưới tiếp giáp với sàn trong nút đang xét. Lực giới hạn Fb,u được xác định theo 8.1.6.2.1. Mô men uốn giới hạn Мb,u được xác định theo công thức:

trong đó: Wb là mô men kháng uốn của đường bao tính toán của tiết diện ngang, xác định theo 8.1.6.3.3. Khi có tác dụng của các mô men uốn trong hai mặt phẳng vuông góc với nhau thì tính toán chọc thủng được tiến hành theo điều kiện:

trong đó: F, Mx và My lần lượt là lực tập trung và các mô men uốn tập trung theo phương các trục X và Y, đã được kể đến trong tính toán chọc thủng (xem 8.1.6.1), do ngoại lực; Fb,u, Mbx,u và Mby,u lần lượt là lực tập trung giới hạn và các mô men uốn tập trung giới hạn theo phương các trục X và Y, mà bê tông trong tiết diện ngang tính toán có thể chịu được, khi chúng tác dụng độc lập. Lực giới hạn Fb,u được xác định theo 8.1.6.2.1. Các mô men uốn giới hạn Mbx,u và Mby,u được xác định theo các chỉ dẫn đã nêu ở trên khi có tác dụng của mô men uốn trong mặt phẳng các trục X và Y tương ứng.

8.1.6.3.2 Tính toán chọc thủng cấu kiện có cốt thép ngang khi có tác dụng đồng thời của lực tập trung và mô men uốn tập trung được tiến hành theo điều kiện: 90

trong đó: F, Мх và Мy được xác định theo 8.1.6.3.1; Fb,u, Mbx,u và Mby,u lần lượt là lực tập trung giới hạn và các mô men uốn tập trung giới hạn theo phương các trục X và Y, mà bê tông trong tiết diện tính toán có thể chịu được, khi chúng tác dụng độc lập; Fsw,u, Mswx,u và Mswy,u lần lượt là lực tập trung giới hạn và các mô men uốn tập trung giới hạn theo phương các trục X và Y, mà cốt thép ngang trong tiết diện tính toán có thể chịu được, khi chúng tác dụng độc lập. Các lực giới hạn Fb,u, Fsw,u và các mô men giới hạn Mbx,u, Mby,u được xác định theo 8.1.6.2.2 và 8.1.6.3.1. Các mô men giới hạn Mswx,u và Мswy,u chịu bởi cốt thép ngang nằm vuông góc với trục dọc cấu kiện và phân bố đều dọc theo đường bao của tiết diện tính toán được xác định khi có tác dụng của mô men uốn theo phương các trục X và Y tương ứng theo công thức:

trong đó: qsw và Wsw được xác định theo 8.1.6.2.2 và 8.1.6.3.4. Các giá trị của các tổng (Fb,u + Fsw,u), (Mbx,u + Mswx,u), (Mby,u + Mswy,u) trong điều kiện (132) lấy lần lượt không lớn hơn 2Fb,u, 2Mbx,u, 2Mby,u. Cốt thép ngang phải thỏa mãn các yêu cầu cấu tạo nêu trong 10.3. Khi các yêu cầu cấu tạo nêu trong

10.3 không được thỏa mãn thì trong tính toán chọc thủng chỉ kể đến cốt thép ngang cắt tháp chọc

thủng với điều kiện đảm bảo được điều kiện neo cốt thép ngang này.

8.1.6.3.3 Trong trường hợp tổng quát, các giá trị mô men kháng uốn khi chọc thủng Wbx(y) của đường bao tính toán bê tông, theo phương các trục vuông góc với nhau Х và Y được xác định theo công thức:

trong đó: I là mô men quán tính của đường bao tính toán đối với các trục Y1 và X1, đi qua trọng tâm bx y ( ) của nó (Hình 15); x(y)max là khoảng cách lớn nhất tính từ đường bao tính toán đến trọng tâm của nó. I I Giá trị của mô men quán tính được tính bằng tổng của mô men quán tính của các đoạn bx y ( ) bx y ( )i thành phần của đường bao tính toán của tiết diện ngang đối với các trục trung tâm, đi qua trọng tâm của đường bao tính toán với chiều rộng của mỗi đoạn thành phần được quy ước lấy bằng đơn vị. Vị trí trọng tâm đường bao tính toán đối với trục đã chọn được xác định theo công thức: 91

trong đó: Li là chiều dài đoạn thứ i của đường bao tính toán; xi(yi)0 là khoảng cách từ trọng tâm các đoạn thành phần của đường bao tính toán đến các trục đã chọn. Khi tính toán thì lấy giá trị nhỏ nhất của mô men kháng uốn Wbx và giá trị nhỏ nhất của mô men kháng uốn Wby. Mô men kháng uốn của đường bao tính toán của bê tông đối với cột tiết diện tròn được xác định theo công thức:

trong đó: D là đường kính tiết diện cột.

8.1.6.3.4 Giá trị các mô men kháng uốn Wsw,x và Wsw,y của cốt thép ngang khi chọc thủng trong trường hợp, khi mà cốt thép ngang phân bố đều dọc theo đường bao chọc thủng tính toán trong phạm vi của

lần lượt lấy bằng các giá trị Wbx và Wby. Khi cốt thép ngang trong cấu kiện phẳng đặt tập trung theo các trục của diện chịu tải, ví dụ theo trục các cột (cốt thép ngang đặt chồng chữ thập trong sàn), thì các mô men kháng uốn của cốt thép ngang cũng được xác định theo các nguyên tắc như đối với các mô men kháng uốn của bê tông, với chiều dài thực tế tương ứng Lsw,x và Lsw,y của đoạn bố trí cốt thép ngang theo đường bao chọc thủng tính toán (Hình 15d).

8.1.7 Tính toán cấu kiện bê tông cốt thép phẳng của bản và tường theo độ bền

8.1.7.1 Tính toán độ bền các bản phẳng của sàn tầng, sàn mái và bản móng cần được tiến hành như đối với các phần tử phẳng được tách ra chịu tác dụng đồng thời của mô men uốn theo phương các trục vuông góc với nhau và mô men xoắn tác dụng ở cạnh bên của phần tử phẳng được tách ra, cũng như chịu tác dụng của lực dọc và lực cắt tác dụng ở các cạnh bên của phần tử phẳng (Hình 19). Ngoài ra, khi các bản phẳng tựa lên cột thì cần tiến hành tính toán chọc thủng cho bản chịu tác dụng của lực pháp tuyến tập trung và mô men uốn tập trung theo 8.1.6.

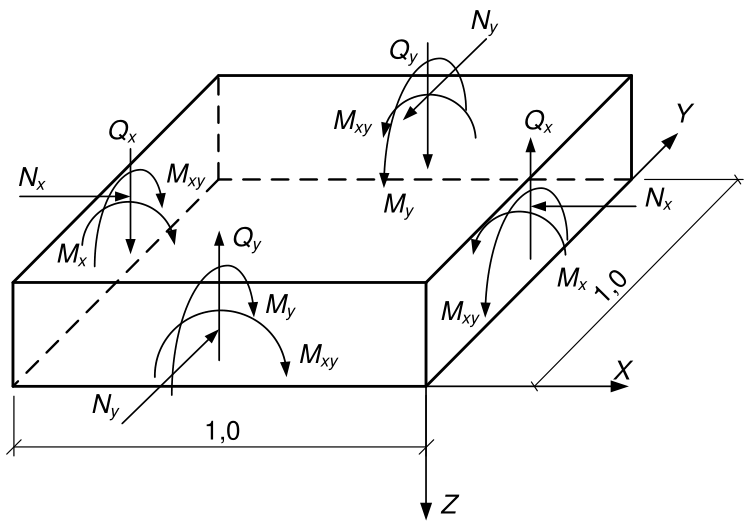

8.1.7.2 Tính toán độ bền các bản phẳng trong trường hợp tổng quát nên được tiến hành bằng cách chia phần tử phẳng ra thành các lớp bê tông chịu nén và cốt thép chịu kéo và tính toán riêng biệt từng lớp chịu tác dụng của lực pháp tuyến và lực trượt trong lớp này. Các lực này do tác dụng của mô men uốn, mô men xoắn và lực pháp tuyến gây ra (Hình 20). 92

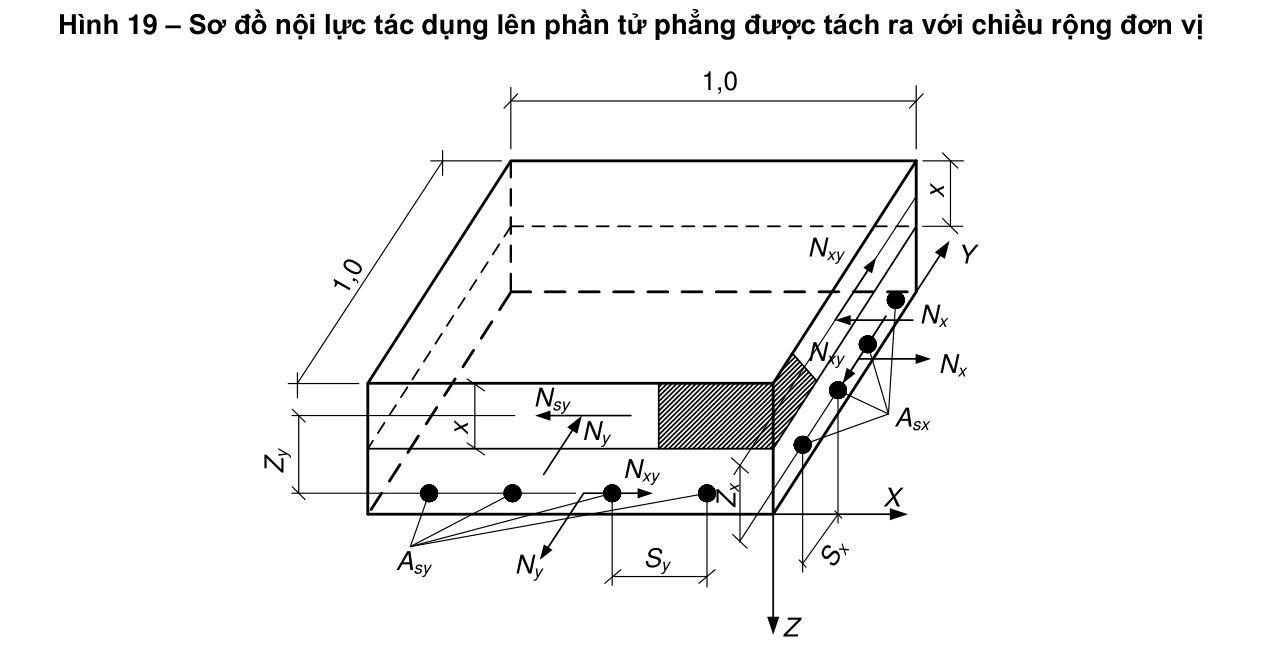

Tính toán các phần tử phẳng của bản cũng có thể được tiến hành bằng cách không thành chia các lớp bê tông và cốt thép chịu kéo chịu tác dụng đồng thời của mô men uốn và mô men xoắn theo các điều kiện dựa trên các phương trình cân bằng giới hạn tổng quát:

93

trong đó: Мх, Му, Мху lần lượt là các mô men uốn và mô men xoắn tác dụng lên phần tử phẳng được tách ra; Mx,u, My,u, Mxy,u lần lượt là giá trị giới hạn của các mô men uốn và mô men xoắn mà phần tử phẳng được tách ra có thể chịu được. Giá trị của các mô men uốn giới hạn Mx,u và My,u được xác định từ tính toán tiết diện thẳng góc, nằm vuông góc với các trục X và Y, của phần tử phẳng được tách ra của cấu kiện với cốt thép dọc nằm song song với các trục X và Y theo các chỉ dẫn trong 8.1.2.1 đến 8.1.2.3. Giá trị giới hạn của các mô men xoắn giới hạn cần được xác định theo bê tông Mbxy,u và theo cốt thép dọc chịu kéo Msxy,u theo các công thức:

trong đó: b và h lần lượt là cạnh nhỏ và cạnh lớn của phần tử phẳng được tách ra;

trong đó: Аsx và Asy là diện tích tiết diện cốt thép dọc theo phương các trục X và Y; h0 là chiều cao làm việc của tiết diện ngang của bản. Cho phép sử dụng cả các phương pháp khác để tính toán độ bền phần tử phẳng được tách ra, trên cơ sở cân bằng ngoại lực tác dụng theo các cạnh bên của phẩn tử tách ra và nội lực trong các tiết diện chéo của phần tử phẳng được tách ra. Khi có cả lực dọc tác dụng lên phần tử phẳng được tách ra của bản thì tính toán được tiến hành như đối với phần tử phẳng được tách ra của tường theo 8.1.7.5.

8.1.7.3 Tính toán phần tử phẳng được tách ra chịu tác dụng của lực cắt được tiến hành theo điều kiện:

trong đó: Qx và Qy là các lực cắt tác dụng theo các mặt bên của phần tử phẳng được tách ra; Qx,u và Qy,u là các lực cắt giới hạn mà phần tử phẳng được tách ra có thể chịu được. Giá trị các lực cắt giới hạn, Qx,u và Qy,u, được xác định theo công thức:

trong đó: Q và là các lực cắt giới hạn mà bê tông và cốt thép ngang có thể chịu được và được xác Q b sw định theo các công thức: 94

trong đó: qsw là mật độ cốt thép ngang, được xác định theo công thức (92).

8.1.7.4 Tính toán độ bền của tường trong trường hợp tổng quát được tiến hành như đối với các phần tử phẳng được tách ra chịu tác dụng đồng thời của lực pháp tuyến, mô men uốn, mô men xoắn, lực trượt, lực cắt tác dụng theo các cạnh của phần tử phẳng được tách ra (Hình 21).

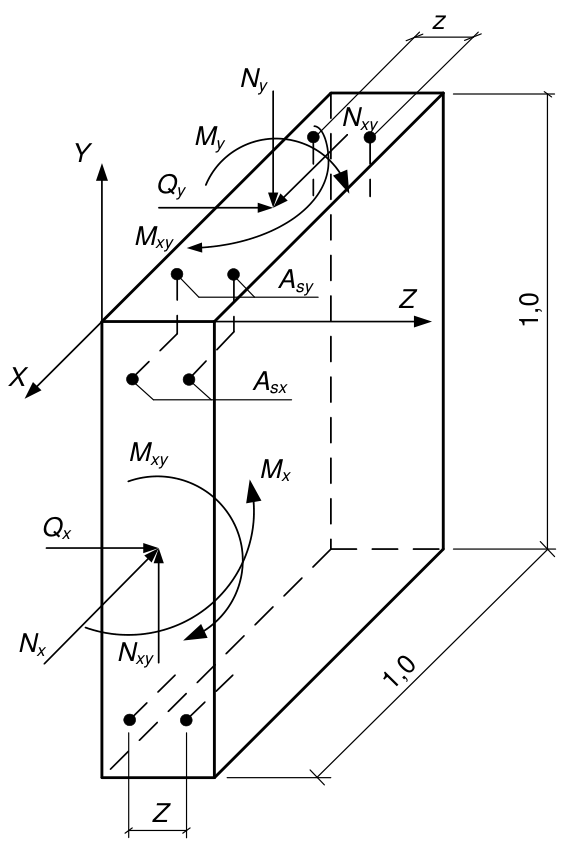

Hình 21 – Sơ độ nội lực tác dụng lên phần tử phẳng được tách ra của tường có chiều rộng đơn vị (quy ước không thể hiện nội lực ở phía đối diện)

8.1.7.5 Tính toán tường trong trường hợp tổng quát nên được tiến hành bằng cách chia phần tử phẳng thành các lớp bê tông chịu nén và cốt thép chịu kéo và tính toán từng lớp riêng biệt chịu tác dụng của lực pháp tuyến và lực trượt trong lớp này. Các lực này do tác dụng của mô men uốn và mô men xoắn, lực pháp tuyến tổng quát và lực trượt tổng quát gây ra. Cho phép tính toán ngoài mặt phẳng với tác dụng đồng thời của mô men uốn, mô men xoắn và lực pháp tuyến mà cần không chia ra thành các lớp bê tông và cốt thép chịu kéo và tính toán trong mặt phẳng với tác dụng đồng thời của lực pháp tuyến và lực trượt. Tính toán tường trong mặt phẳng của nó nên được tiến hành theo các điều kiện dựa trên các phương trình cân bằng giới hạn tổng quát: 95

trong đó: Nx, Ny và Nxy lần lượt là các lực pháp tuyến và lực trượt tác dụng theo các cạnh bên của phần tử phẳng được tách ra; Nx,u, Ny,u và Nxy,u lần lượt là các giá trị giới hạn của các lực pháp tuyến và lực trượt mà phần tử phẳng được tách ra có thể chịu được. Giá trị của các lực pháp tuyến giới hạn Nx,u và Ny,u cần được xác định từ tính toán tiết diện thẳng góc, nằm vuông góc với các trục X và Y, của phần tử phẳng được tách ra với cốt thép theo phương đứng và phương ngang nằm song song với các trục X và Y, theo các chỉ dẫn trong 8.1.2.4 đến 8.1.2.6. Giá trị của các lực trượt giới hạn cần được xác định theo bê tông Nbxy,u và theo cốt thép Nsxy,u theo các công thức:

trong đó: Аb là diện tích làm việc của tiết diện ngang của bê tông của phần tử phẳng được tách ra;

trong đó: Asx và Asy là diện tích tiết diện cốt thép theo phương các trục X và Y trong phần tử phẳng được tách ra. Tính toán ngoài mặt phẳng đối với tường được tiến hành tương tự như tính toán bản phẳng của sàn tầng với các giá trị mô men uốn giới hạn và có kể đến ảnh hưởng của lực pháp tuyến. Cho phép sử dụng cả các phương pháp khác để tính toán độ bền phần tử phẳng được tách ra trên cơ sở cân bằng ngoại lực tác dụng theo các cạnh bên của phần tử phẳng được tách ra và nội lực trong các tiết diện chéo của phần tử phẳng được tách ra.

8.1.7.6 Tính toán độ bền các phần tử phẳng được tách ra của tường chịu tác dụng của lực cắt cần được tiến hành tương tự như tính toán bản, nhưng có kể đến ảnh hưởng của lực dọc.

8.1.7.7 Tính toán khả năng chống nứt của bản (về hình thành và mở rộng vết nứt thẳng góc với trục dọc cấu kiện), cần được tiến hành với tác dụng của mô men uốn (không kể đến mô men xoắn) theo các chỉ dẫn trong 8.2. 96

8.2 Tính toán cấu kiện của các kết cấu bê tông cốt thép theo các trạng thái giới hạn thứ hai

8.2.1 Yêu cầu chung

8.2.1.1 Tính toán theo các trạng thái giới hạn thứ hai bao gồm:

8.2.1.2 Tính toán theo sự hình thành vết nứt được tiến hành khi phải đảm bảo không có vết nứt được hình thành (xem 4.3), cũng như được coi là phép tính toán bổ sung khi tính toán mở rộng vết nứt và tính toán biến dạng.

8.2.1.3 Khi tính toán theo sự hình thành vết nứt với mục đích không cho phép vết nứt xuất hiện thì lấy

toán biến dạng (bao gồm tính toán bổ sung về hình thành vết nứt) thì lấy hệ số độ tin cậy về tải trọng

8.2.2 Tính toán cấu kiện bê tông cốt thép theo sự hình thành và mở rộng vết nứt

8.2.2.1 Yêu cầu chung

8.2.2.1.1 Tính toán theo sự hình thành vết nứt của cấu kiện bê tông cốt thép được tiến hành trong các trường hợp khi mà điều kiện sau được tuân thủ:

trong đó: M là mô men uốn do ngoại lực đối với trục vuông góc với mặt phẳng tác dụng của mô men uốn và đi qua trọng tâm tiết diện ngang quy đổi của cấu kiện; là mô men uốn do tiết diện thẳng góc của cấu kiện chịu khi hình thành vết nứt, được xác M crc định theo công thức (158). Đối với các cấu kiện chịu kéo đúng tâm thì sự hình thành vết nứt được xác định theo điều kiện:

trong đó: N là lực kéo dọc trục do ngoại lực; là lực kéo dọc trục chịu bởi cấu kiện khi hình thành vết nứt, xác định theo 8.2.2.2.6. N crc

8.2.2.1.2 Trong các trường hợp, khi mà các điều kiện (153) và (154) xảy ra, thì cần tính toán chiều rộng vết nứt. Cần tính toán các cấu kiện bê tông cốt thép theo các vết nứt ngắn hạn và dài hạn. Chiều rộng vết nứt ngắn hạn được xác định do tác dụng đồng thời của tải trọng thường xuyên và tạm 97

thời (dài hạn và ngắn hạn), còn chiều rộng vết nứt dài hạn được xác định chỉ do tải trọng thường xuyên và tạm thời dài hạn (xem 4.6).

8.2.2.1.3 Tính toán chiều rộng vết nứt được tiến hành theo điều kiện:

trong đó: acrc là chiều rộng vết nứt do tác dụng của ngoại lực, xác định theo 8.2.2.1.4, 8.2.2.3.1 đến 8.2.2.3.3; acrc,u là chiều rộng vết nứt giới hạn cho phép, lấy theo Bảng 17.

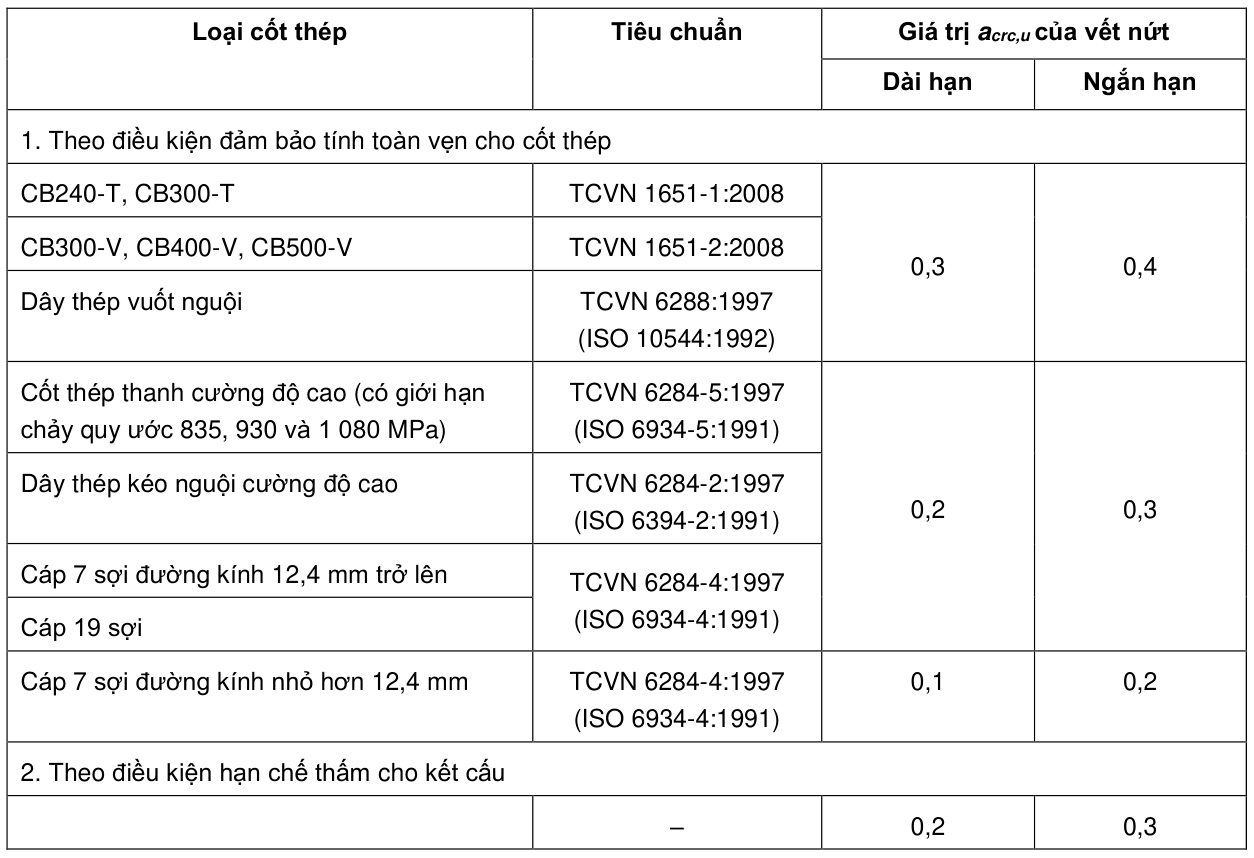

Bảng 17 – Chiều rộng vết nứt giới hạn cho phép Đơn vị tính bằng milimét

8.2.2.1.4 Tính toán cấu kiện bê tông cốt thép cần được tiến hành theo sự mở rộng dài hạn và ngắn hạn của các vết nứt thẳng góc và xiên. Chiều rộng vết nứt dài hạn được xác định theo công thức:

còn chiều rộng vết nứt ngắn hạn được xác định theo công thức:

98

trong đó: acrc,1 là chiều rộng vết nứt do tác dụng dài hạn của tải trọng thường xuyên và tạm thời dài hạn; acrc,2 là chiều rộng vết nứt do tác dụng ngắn hạn của tải trọng thường xuyên và tạm thời (dài hạn và ngắn hạn); acrc,3 là chiều rộng vết nứt do tác dụng ngắn hạn của tải trọng thường xuyên và tạm thời dài hạn.

8.2.2.2 Xác định mô men hình thành vết nứt thẳng góc với trục dọc cấu kiện

8.2.2.2.1 Trong trường hợp tổng quát, mô men uốn khi hình thành vết nứt Mcr được xác định theo mô hình biến dạng phi tuyến theo 8.2.2.2.7. Đối với cấu kiện tiết diện ngang chữ nhật, chữ T hoặc chữ I có cốt thép nằm ở biên trên và biên dưới thì mô men hình thành vết nứt có kể đến các biến dạng không đàn hồi của bê tông chịu kéo được phép xác định theo các chỉ dẫn trong 8.2.2.2.3 đến 8.2.2.2.5.

8.2.2.2.2 Cho phép mô men hình thành vết nứt được xác định không kể đến các biến dạng không đàn hồi của bê tông chịu kéo theo các chỉ dẫn 8.2.2.2.4, nhưng trong công thức (158) lấy Wpl = Wred. Nếu khi đó điều kiện (155) hoặc điều kiện (177) không thỏa mãn thì mô men hình thành vết nứt cần được xác định có kể đến biến dạng không đàn hồi của bê tông chịu kéo.

8.2.2.2.3 Mô men hình thành vết nứt có kể đến biến dạng không đàn hồi của bê tông chịu kéo cần được xác định dựa trên các giá thiết sau:

(Hình 22);

quá cường độ chịu kéo tính toán của bê tông Rbt,ser;

khi có tác dụng ngắn hạn của tải trọng (xem 8.1.2.7.11); khi biểu đồ biến dạng trong tiết diện cấu

8.2.2.2.4 Mô men hình thành vết nứt có kể đến các biến dạng không đàn hồi của vùng bê tông chịu kéo được xác định theo công thức:

trong đó: W là mô men kháng uốn đàn dẻo của tiết diện đối với thớ bê tông chịu kéo ngoài cùng, được pl xác định có kể đến các yêu cầu trong 8.2.2.2.3; e là khoảng cách từ điểm đặt lực dọc N (nằm ở trọng tâm tiết diện quy đổi của cấu kiện) đến x 99

điểm lõi nằm xa hơn cả so với vùng chịu kéo mà ở đó sự hình thành vết nứt cần được kiểm tra (xem 8.2.2.2.5). bε σ σ b^ε b b

ε ε Rbt,ser Rbt,ser bt 2 bt 2

a) Dưới tác dụng của mô men b) Dưới tác dụng của mô men và lực dọc CHÚ DẪN: 1 – Mức trọng tâm tiết diện ngang quy đổi. Hình 22 – Sơ đồ trạng thái ứng suất - biến dạng của tiết diện cấu kiện khi kiểm tra sự hình thành vết nứt Trong công thức (158) lấy dấu “cộng” khi lực dọc là lực nén, lấy dấu “trừ” khi lực dọc là lực kéo. W Đối với tiết diện chữ nhật và chữ T (có cánh nằm trong vùng chịu nén) thì giá trị khi có tác dụng pl của mô men uốn trong mặt phẳng trục đối xứng cho phép lấy bằng:

trong đó: là mô men kháng uốn đàn hồi của tiết diện quy đổi theo vùng chịu kéo của tiết diện, được W red xác định theo 8.2.2.2.5.

W Đối với tiết diện chữ I, chữ T (có cánh nằm trong vùng chịu kéo) thì giá trị khi có tác dụng của mô pl

Phụ lục L.

8.2.2.2.5 Mô men kháng uốn Wred và khoảng cách ех được xác định theo các công thức:

100

trong đó: là mô men quán tính của tiết diện quy đổi của cấu kiện đối với trọng tâm của nó: I red

của cốt thép chịu nén; là diện tích của tiết diện ngang quy đổi của cấu kiện, được xác định theo công thức: A red

chịu nén; ty là khoảng cách từ thớ bê tông chịu kéo nhiều nhất đến trọng tâm tiết diện quy đổi của cấu kiện:

trong đó: là mô men tĩnh của diện tích tiết diện quy đổi của cấu kiện đối với thớ bê tông chịu S ,t red kéo nhiều hơn. Cho phép xác định mô men kháng uốn mà không kể đến cốt thép. W red

8.2.2.2.6 Nội lực Ncrc khi hình thành vết nứt trong các cấu kiện chịu kéo đúng tâm được xác định theo công thức:

8.2.2.2.7 Xác định mô men hình thành vết nứt theo mô hình biến dạng phi tuyến được tiến hành dựa trên các yêu cầu chung nêu trong 6.1.4.6 và 8.1.2.7, nhưng có kể đến sự làm việc của bê tông trong vùng chịu kéo của tiết diện thẳng góc, mà sự làm việc này được xác định bằng biểu đồ biến dạng của bê tông chịu kéo theo 6.1.4.4. Các đặc trưng tính toán của vật liệu được lấy đối với các trạng thái giới hạn thứ hai. Giá trị Мсrc được xác định từ việc giải hệ các phương trình nêu trong 8.1.2.7, trong đó lấy biến dạng

trong 8.1.2.7.11.

8.2.2.3 Tính toán chiều rộng vết nứt thẳng góc với trục dọc cấu kiện

8.2.2.3.1 Chiều rộng vết nứt thẳng góc acrc,i (i = 1, 2, 3 – xem 8.2.2.1.4) được xác định theo công thức: 101

trong đó:

ứng, được xác định theo 8.2.2.3.2; sL là khoảng cách cơ sở (không kể đến ảnh hưởng của loại bề mặt cốt thép) giữa các vết nứt thẳng góc kề nhau (Hình 23a), được xác định theo 8.2.2.3.3;

xác định theo công thức (176);

1,0 − khi có tác dụng ngắn hạn của tải trọng; 1,4 − khi có tác dụng dài hạn của tải trọng;

0,5 − đối với cốt thép có gân và cáp; 0,8 − đối với cốt thép trơn;

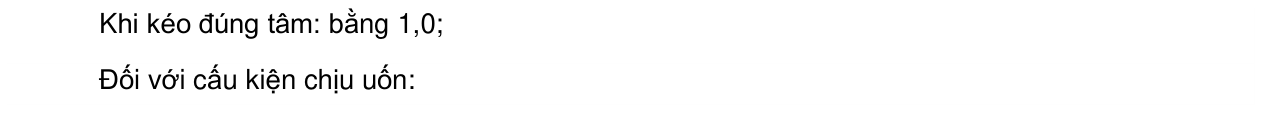

1,0 − đối với cấu kiện chịu uốn và chịu nén lệch tâm; 1,2 − đối với cấu kiện chịu kéo.

thức:

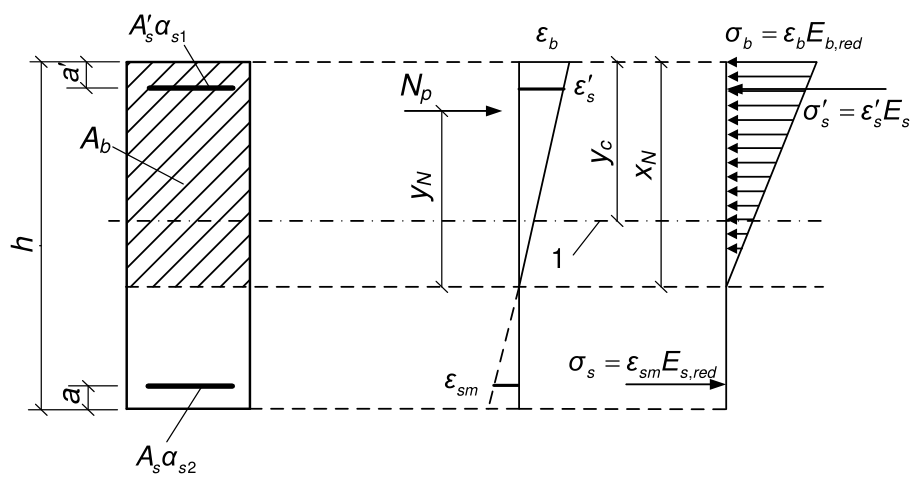

trong đó: , y lần lượt là mô men quán tính và chiều cao vùng chịu nén của tiết diện ngang quy đổi của I red c cấu kiện, được xác định có kể đến diện tích tiết diện chỉ của vùng bê tông chịu nén, các diện tích tiết diện cốt thép chịu kéo và chịu nén theo 8.2.3.3.5, với giá trị hệ số quy đổi cốt thép về bê tông

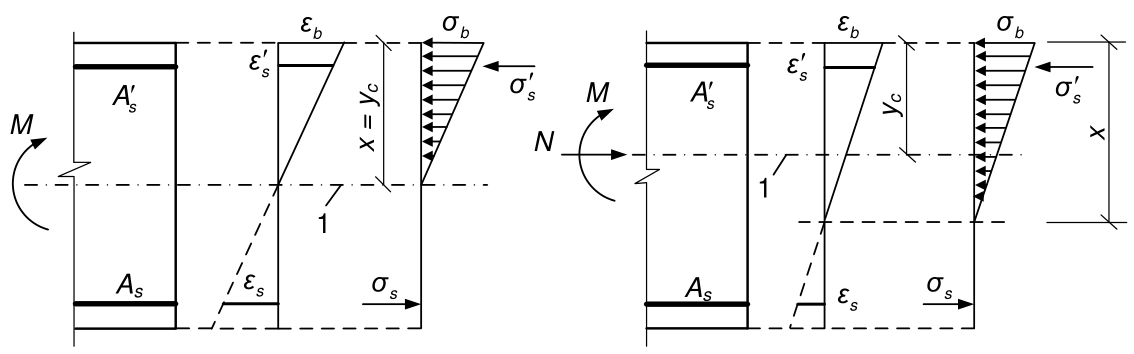

Đối với cấu kiện chịu uốn thì ус = х (Hình 23a, b), trong đó х là chiều cao vùng chịu nén của bê tông,

102

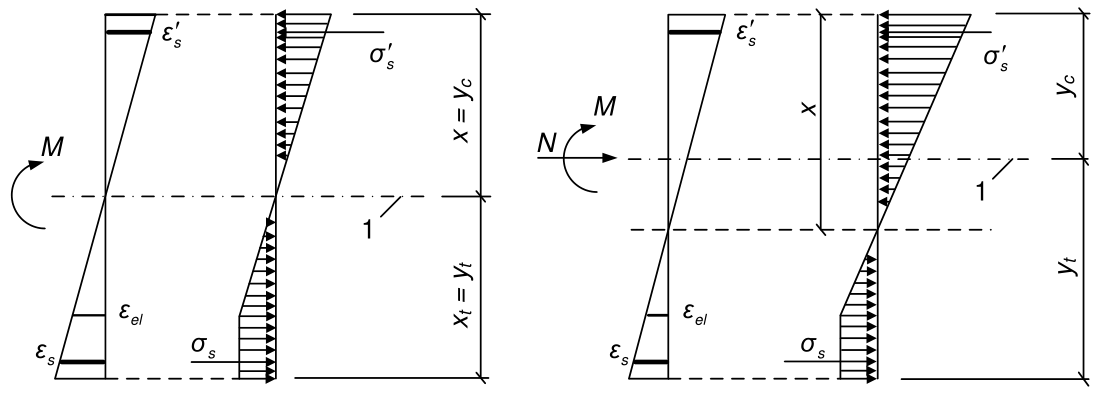

a) Khoảng cách cơ sở giữa các vết nứt thẳng góc kề nhau

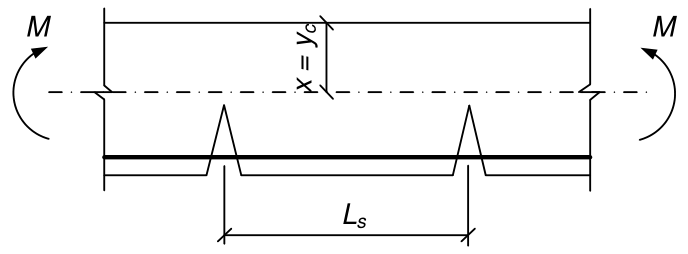

b) Khi có tác dụng của mô men uốn c) Khi có tác dụng của mô men uốn và lực dọc CHÚ DẤN: 1 – Mức trọng tâm tiết diện ngang quy đổi. Hình 23 – Sơ đồ trạng thái ứng suất – biến dạng của cấu kiện có vết nứt

trong đó: là mô đun biến dạng quy đổi của bê tông chịu nén, kể đến biến dạng không đàn hồi của E b red , bê tông chịu nén và được xác định theo công thức:

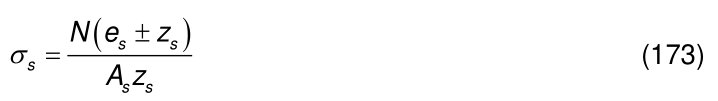

trong đó: s^{z là khoảng cách từ trong tâm cốt thép chịu kéo đến điểm đặt hợp lực của các nội lực trong} 103

vùng chịu nén của cấu kiện. Đối với cấu kiện tiết diện ngang chữ nhật khi không có (hoặc không kể đến) cốt thép chịu nén thì giá trị zs được xác định theo công thức:

Đối với cấu kiện tiết diện ngang chữ nhật, chữ T (có cánh nằm trong vùng chịu nén) và chữ I thì cho phép lấy giá trị zs bằng 0,8h0. Khi có tác dụng của mô men uốn M và lực dọc N thì ứng suất trong cốt thép chịu kéo σs được xác định theo công thức:

trong đó: Ared, ус lần lượt là diện tích tiết diện ngang quy đổi của cấu kiện và khoảng cách từ thớ bê tông chịu nén nhiều hơn đến trọng tâm tiết diện quy đổi, được xác định theo các nguyên tắc chung về tính toán các đặc trưng hình học của các tiết diện cấu kiện đàn hồi có kể đến diện tích chỉ của tiết diện vùng chịu nén của bê tông và các diện tích tiết diện cốt thép chịu kéo và chịu nén theo 8.2.3.3.6, với hệ số quy đổi cốt thép về bê tông αs1.

trong đó: se là khoảng cách từ trọng tâm cốt thép chịu kéo đến điểm đặt lực dọc N có kể đến độ lệch tâm

Đối với cấu kiện tiết diện ngang chữ nhật khi không có (hoặc không kể đến) cốt thép chịu nén thì cho phép xác định giá trị zs theo công thức (171), trong đó thay x bằng хт là chiều cao vùng chịu nén của bê tông có kể đến ảnh hưởng của lực dọc, được xác định theo 8.2.3.3.6, với hệ số quy đổi cốt thép về bê tông αs2 = αs1. Đối với cấu kiện tiết diện ngang chữ nhật, chữ T (có cánh nằm trong vùng chịu nén) và chữ I thì cho phép lấy giá trị zs bằng 0,7h0. Trong các công thức (172) và (173) lấy dấu “cộng” đối với lực kéo dọc và dấu “trừ” đối với lực nén dọc.

8.2.2.3.3 Khoảng cách cơ sở giữa các vết nứt thẳng góc kề nhau s^{L được xác định theo công thức:}

104

trong đó: A là diện tích tiết diện bê tông chịu kéo; bt A là diện tích tiết diện cốt thép chịu kéo; s d là đường kính danh nghĩa của cốt thép. s Giá trị A được xác định theo chiều cao vùng chịu kéo của bê tông xt, dựa trên nguyên tắc tính toán bt mô men hình thành vết nứt theo các chỉ dẫn trong 8.2.2.2. Trong mọi trường hợp lấy A bằng diện tích tiết diện với chiều cao của diện tích này trong khoảng bt không nhỏ hơn 2a và không lớn hơn 0,5h.

trong đó:

các vết nứt thẳng góc, được xác định theo các chỉ dẫn trong 8.2.2.3.2, trong đó lấy М = Мcrc trong các công thức tương ứng;

trong đó: Мcrc được xác định theo công thức (158).

8.2.3 Tính toán cấu kiện bê tông cốt thép theo biến dạng

8.2.3.1 Yêu cầu chung

8.2.3.1.1 Tính toán cấu kiện bê tông cốt thép theo biến dạng được tiến hành có kể đến các yêu cầu sử dụng đối với kết cấu. Cần tính toán theo biến dạng dưới tác dụng của:

hạn chế do các yêu cầu công nghệ hoặc cấu tạo;

mỹ.

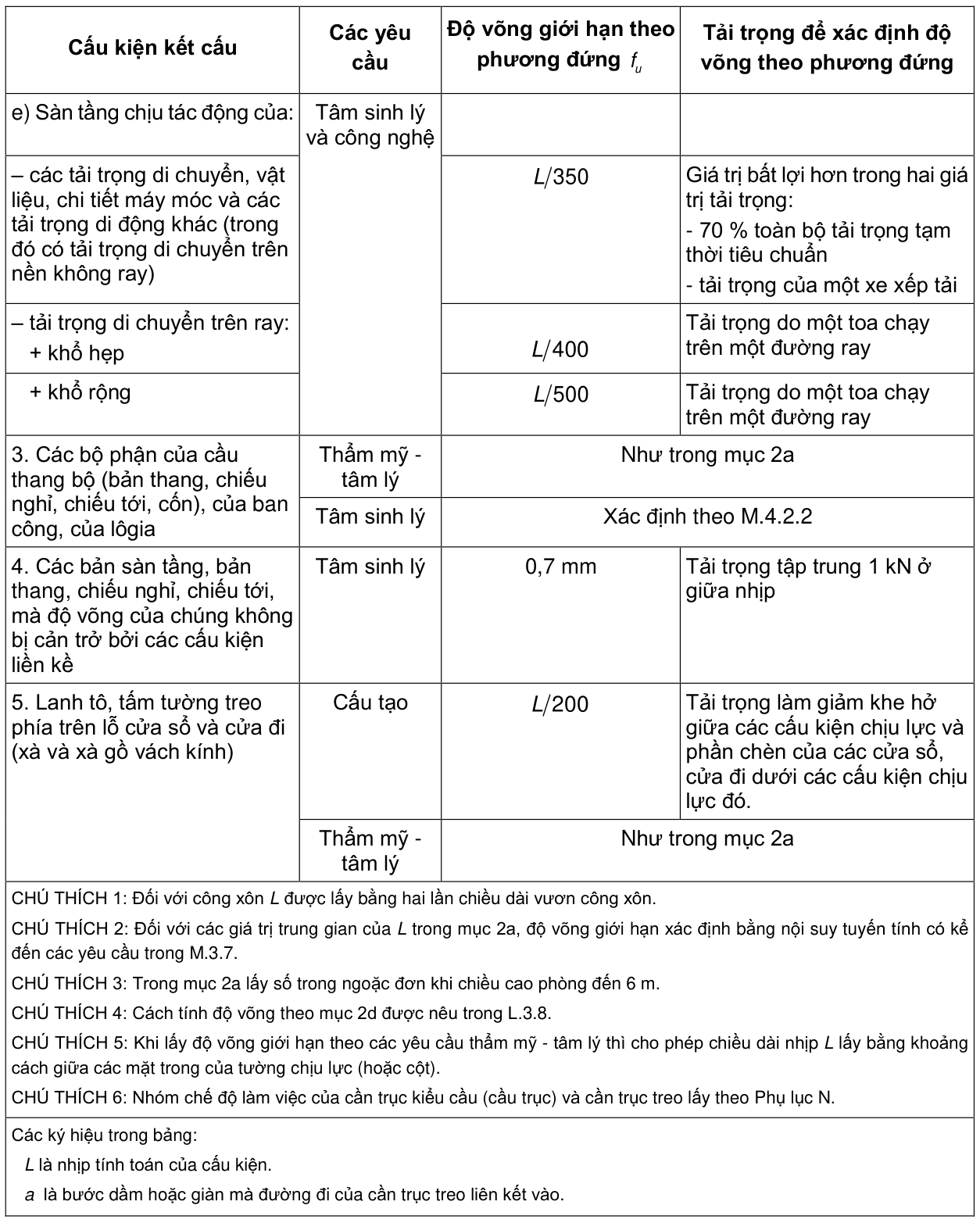

8.2.3.1.2 Giá trị biến dạng giới hạn cho phép của cấu kiện lấy theo Phụ lục M và các tiêu chuẩn áp dụng cho từng loại kết cấu. 105

8.2.3.2 Tính toán độ võng cấu kiện bê tông cốt thép

8.2.3.2.1 Tính toán độ võng của cấu kiện bê tông cốt thép được tiến hành theo điều kiện:

trong đó: f là độ võng của cấu kiện bê tông cốt thép dưới tác dụng của ngoại lực; fu là giá trị độ võng giới hạn cho phép của cấu kiện bê tông cốt thép. Độ võng của các kết cấu bê tông cốt thép được xác định theo các nguyên tắc chung của cơ học kết cấu phụ thuộc vào các đặc trưng biến dạng uốn, biến dạng trượt và biến dạng dọc trục của cấu kiện bê tông cốt thép tại các tiết diện dọc theo chiều dài của nó (độ cong, góc trượt, biến dạng dọc trục, v.v…). Trong các trường hợp, khi mà độ võng của các cấu kiện bê tông cốt thép chủ yếu phụ thuộc vào biến dạng uốn, thì giá trị độ võng được xác định dựa trên độ cong theo 8.2.3.3 và 8.2.3.4 hoặc dựa trên các đặc trưng độ cứng theo 8.2.3.2.3 và 8.2.3.3.9.

8.2.3.2.2 Độ võng do biến dạng uốn gây ra được xác định theo công thức:

trong đó:

của cấu kiện trong tiết diện trên chiều dài nhịp L cần xác định độ võng;

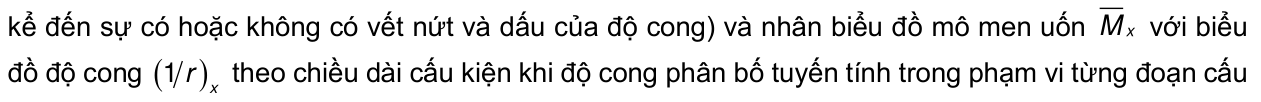

Trong trường hợp tổng quát, đối với cấu kiện bê tông cốt thép chịu uốn thì việc tính toán độ võng được tiến hành bằng cách chia cấu kiện ra thành nhiều đoạn rồi xác định độ cong ở biên các đoạn này (có

kiện. Trong trường hợp này độ võng tại giữa nhịp cấu kiện được xác định theo công thức:

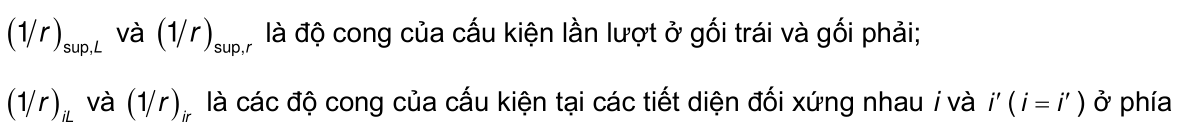

trong đó:

trái và phía phải của trục đối xứng (giữa nhịp); 106

n là số chẵn các đoạn bằng nhau được chia từ nhịp, lấy không nhỏ hơn 6; L là nhịp cấu kiện.

8.2.3.2.3 Đối với các cấu kiện chịu uốn tiết diện không đổi dọc theo chiều dài cấu kiện không có vết nứt thì độ võng được xác định theo các nguyên tắc chung của cơ học kết cấu với việc sử dụng độ cứng tiết diện ngang được xác định theo công thức (188).

8.2.3.2.4 Đối với các cấu kiện chịu uốn tiết diện không đổi dọc theo chiều dài cấu kiện có vết nứt thì độ cong trên từng đoạn có mô men uốn không đổi dấu cho phép được xác định đối với tiết diện chịu lực lớn hơn cả và độ cong của các tiết diện còn lại trên từng đoạn đó được lấy tỷ lệ với các giá trị mô men uốn. Đối với cấu kiện tựa tự do hoặc cấu kiện công xôn thì độ võng lớn nhất được xác định theo công thức:

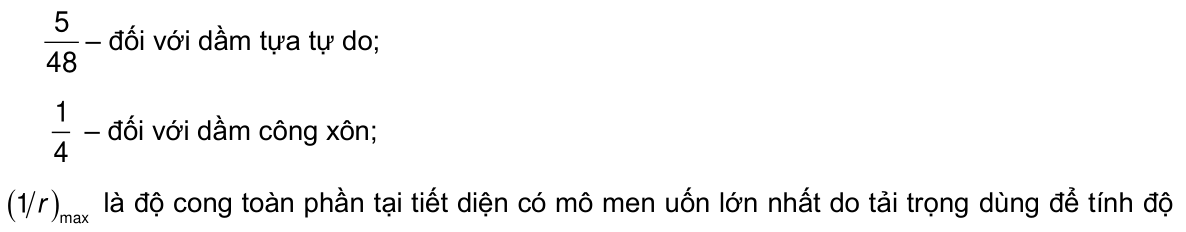

trong đó: s là hệ số phụ thuộc vào sơ đồ tính toán cấu kiện và loại tải trọng, hệ số này được xác định theo các nguyên tắc cơ học kết cấu; khi có tác dụng của tải trọng phân bố đều thì giá trị s lấy bằng:

võng; độ võng toàn phần được xác định theo 8.2.3.3 đến 8.2.3.4.

Trong trường hợp này, độ võng toàn phần f bằng tổng độ võng do biến dạng uốn mf (xem 8.2.3.2.3 và 8.2.3.2.4) và độ võng do biến dạng trượt qf . Độ võng do biến dạng trượt qf được xác định theo công thức:

trong đó:

phương độ võng này; 107

xác định độ võng, được xác định theo công thức:

trong đó: Q là lực cắt trong tiết diện x do tác dụng của ngoại lực; x G là mô đun trượt của bê tông;

Trên các đoạn dọc theo chiều dài cấu kiện không có vết nứt thẳng góc và vết nứt xiên với

Trên đoạn chỉ có vết nứt thẳng góc hoặc có đồng thời vết nứt thẳng góc và vết nứt xiên với trục dọc cấu kiện: tính theo công thức

trong đó:

là mô men quán tính của toàn bộ tiết diện quy đổi với hệ số quy đổi cốt thép về bê tông I red

Vết nứt xiên hình thành khi thỏa mãn điều kiện:

8.2.3.3 Xác định độ cong cấu kiện bê tông cốt thép

8.2.3.3.1 Để làm cơ sở tính độ võng của các cấu kiện chịu uốn, chịu nén lệch tâm và chịu kéo lệch tâm thì cần xác định độ cong của chúng như sau:

a) Đối với cấu kiện hoặc đoạn cấu kiện, nơi mà trong vùng chịu kéo không hình thành vết nứt thẳng góc với trục dọc cấu kiện: theo 8.2.3.3.2, 8.2.3.3.4;

b) Đối với cấu kiện hoặc đoạn cấu kiện, nơi mà trong vùng chịu kéo có vết nứt: theo 8.2.3.3.2, 8.2.3.3.3 108

và 8.2.3.3.5. Các cấu kiện hoặc đoạn cấu kiện được xem là không nứt nếu các vết nứt không hình thành (nghĩa là điều kiện (153) không được thỏa mãn) khi có tác dụng của toàn bộ tải trọng, bao gồm tải trọng thường xuyên, tạm thời dài hạn và tạm thời ngắn hạn. Độ cong của cấu kiện bê tông cốt thép có hoặc không có vết nứt cũng có thể được xác định dựa trên mô hình biến dạng phi tuyến theo 8.2.3.4.

8.2.3.3.2 Độ cong toàn phần của cấu kiện chịu uốn, chịu nén lệch tâm và chịu kéo lệch tâm được xác định theo các công thức:

Trong công thức (185):

Trong công thức (186):

8.2.3.3.2) được xác định theo công thức:

trong đó: M là mô men uốn do ngoại lực (có kể đến mô men do lực dọc N) đối với trục vuông góc với phẳng tác dụng của mô men uốn và đi qua trọng tâm tiết diện ngang quy đổi của cấu kiện; D là độ cứng chống uốn của tiết diện ngang quy đổi của cấu kiện, được xác định theo công thức:

109

trong đó: E là mô đun biến dạng của bê tông chịu nén, được xác định phụ thuộc vào thời hạn (ngắn hạn b 1 hoặc dài hạn) tác dụng của tải trọng và có kể đến sự có hay không có các vết nứt; là mô men quán tính của tiết diện ngang quy đổi đối với trọng tâm của nó, được xác định có I red kể đến sự có hay không có các vết nứt. Giá trị mô đun biến dạng của bê tông E và mô men quán tính của tiết diện ngang quy đổi đối với I red b 1 các cấu kiện không có hoặc có vết nứt trong vùng chịu kéo được xác định theo các chỉ dẫn tương ứng trong 8.2.3.3.4 và 8.2.3.3.5.

8.2.3.3.4 Độ cứng của các cấu kiện bê tông cốt thép trên các đoạn không có vết nứt trong vùng chịu kéo Độ cứng của cấu kiện bê tông cốt thép D trên các đoạn không có vết nứt trong vùng chịu kéo được xác định theo công thức (188). Mô men quán tính của tiết diện ngang quy đổi của cấu kiện đối với trọng tâm của nó được xác I red định như đối với vật thể đặc theo các nguyên tắc chung về sức bền của các cấu kiện đàn hồi có kể đến toàn bộ diện tích tiết diện bê tông và diện tích tiết diện cốt thép với hệ số quy đổi cốt thép về bê tông

trong đó: I là mô men quán tính của tiết diện bê tông đối với trọng tâm tiết diện ngang quy đổi của cấu kiện;

tiết diện ngang quy đổi của cấu kiện;

Giá trị I được xác định theo các nguyên tắc chung về tính toán các đặc trưng hình học của tiết diện cấu kiện đàn hồi. Cho phép xác định mô men quán tính mà không kể đến cốt thép. I red Giá trị mô đun biến dạng của bê tông E trong các công thức (188) và (190) lấy bằng: b 1

110

8.2.3.3.5 Độ cứng của cấu kiện bê tông cốt thép trên các đoạn có vết nứt trong vùng chịu kéo Độ cứng của cấu kiện bê tông cốt thép trên các đoạn có vết nứt trong vùng chịu kéo được xác định dựa trên các giả thiết sau:

Độ cứng của cấu kiện bê tông cốt thép D trên các đoạn có vết nứt được xác định theo công thức (188) và lấy không lớn hơn độ cứng khi không có vết nứt. Giá trị mô đun biến dạng của bê tông chịu nén Eb1 lấy bằng giá trị mô đun biến dạng quy đổi Еb,red được xác định theo công thức (13) với giá trị cường độ chịu nén tính toán Rb,ser đối với các tải trọng tương ứng (ngắn hạn và dài hạn). Mô men quán tính của tiết diện ngang quy đổi của cấu kiện đối với trọng tâm của nó được xác I red định theo các nguyên tắc chung về sức bền của các cấu kiện đàn hồi có kể đến diện tích của bê tông

trong đó:

thép chịu kéo và của cốt thép chịu nén đối với trọng tâm tiết diện ngang quy đổi không kể đến bê tông vùng chịu kéo.

từ thớ bê tông chịu nén nhiều nhất đến trọng tâm tiết diện ngang quy đổi (có kể đến các hệ số quy đổi

x là chiều cao trung bình của vùng chịu nén của bê tông, kể đến ảnh hưởng của sự làm trong đó: m việc của bê tông chịu kéo giữa các vết nứt và được xác định theo 8.2.3.3.6 (Hình 24). Các giá trị b^Ivà được xác định theo các nguyên tắc chung về tính toán các đặc trưng hình học y cm của tiết diện các cấu kiện đàn hồi. 111

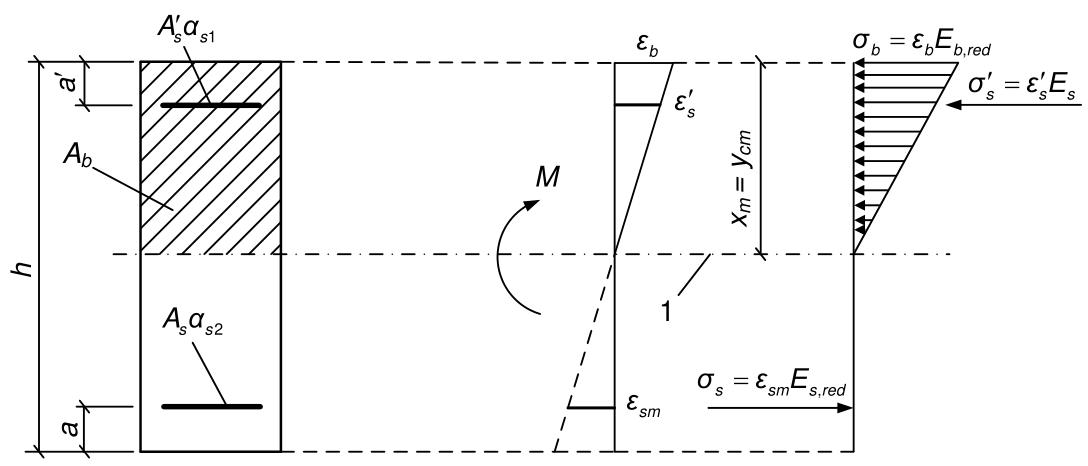

a) Tiết diện ngang quy đổi

b) Sơ đồ trạng thái ứng suất – biến dạng của cấu kiện có vết nứt CHÚ DẪN: 1 – Mức trọng tâm tiết diện ngang quy đổi (không kể đến vùng bê tông chịu kéo) của tiết diện ngang. Hình 24 – Tiết diện ngang quy đổi và sơ đồ trạng thái ứng suất – biến dạng của cấu kiện có vết nứt khi tính toán biến dạng cấu kiện dưới tác dụng của mô men uốn

8.2.3.3.6 Đối với cấu kiện chịu uốn thì vị trí trục trung hòa (chiều cao trung bình của vùng bê tông chịu nén) được xác định từ phương trình:

của cốt thép chịu nén đối với trục trung hòa. Đối với tiết diện chữ nhật chỉ có cốt thép chịu kéo thì chiều cao vùng chịu nén của bê tông được xác định theo công thức:

Đối với tiết diện chữ nhật có cả cốt thép chịu kéo và chịu nén thì chiều cao vùng chịu nén của bê tông được xác định theo công thức:

112

Đối với tiết diện chữ T (có cánh nằm trong vùng chịu nén) và tiết diện chữ I thì chiều cao vùng chịu nén của bê tông được xác định theo công thức:

trong đó:

Đối với cấu kiện chịu nén lệch tâm và chịu kéo lệch tâm thì vị trí trục trung hòa (chiều cao vùng chịu nén) được xác định từ phương trình:

trong đó: y là khoảng cách từ trục trung hòa đến điểm đặt lực dọc N, cách trọng tâm toàn bộ tiết diện N

cốt thép chịu nén đối với trục trung hòa.

thép chịu nén đối với trục trung hòa. x của cấu kiện tiết diện ngang chữ nhật dưới tác dụng Cho phép xác định chiều cao vùng chịu nén m của mô men uốn M và lực dọc N theo công thức:

trong đó: x là chiều cao vùng chịu nén của cấu kiện chịu uốn, được xác định theo các công thức từ (194) M đến (197); , lần lượt là mô men quán tính và diện tích của tiết diện ngang quy đổi, được xác định A I red red đối với toàn bộ tiết diện (không kể đến vết nứt). Giá trị các đặc trưng hình học của tiết diện cấu kiện được xác định theo các nguyên tắc chung về tính toán tiết diện các cấu kiện đàn hồi. Trong công thức (199) lấy dấu “cộng” đối với lực nén dọc và dấu “trừ” đối với lực kéo dọc. 113

8.2.3.3.7 Cho phép xác định độ cứng của cấu kiện bê tông cốt thép chịu uốn theo công thức:

trong đó: z là khoảng cách từ trọng tâm cốt thép chịu kéo đến điểm đặt hợp lực của các nội lực trong vùng chịu nén. Đối với cấu kiện tiết diện ngang chữ nhật không có (hoặc không kể đến) cốt thép chịu nén thì giá trị z được xác định theo công thức:

Đối với cấu kiện tiết diện ngang chữ nhật, chữ T (có cánh nằm trong vùng chịu nén) và chữ I thì giá trị z cho phép lấy bằng 0,8h0.

8.2.3.3.8 Giá trị các hệ số quy đổi cốt thép về bê tông được lấy bằng:

trong đó: là mô đun biến dạng quy đổi của bê tông chịu nén, được xác định theo công thức (13) khi E b red , có tác dụng ngắn hạn và dài hạn của tải trọng, nhưng trong đó thay R bằng ; R b b ser , là mô đun biến dạng quy đổi của cốt thép chịu kéo, được xác định có kể đến ảnh hưởng E s red , của sự làm việc của bê tông chịu kéo giữa các vết nứt theo công thức:

8.2.3.3.9 Độ võng của cấu kiện bê tông cốt thép có thể được xác định theo các nguyên tắc chung của

bằng cách thay các đặc trưng chống uốn đàn hồi EI trong các công thức tính toán bằng các đặc trưng D đã được tính theo các công thức trong 8.2.3.3.3 và 8.2.3.3.7. Khi có tác dụng đồng thời của các tải trọng tạm thời ngắn hạn và tạm thời dài hạn thì độ võng toàn 114

phần của các cấu kiện không có hoặc có vết nứt trong vùng chịu kéo được xác định bằng cách cộng các độ võng do các tải trọng tương ứng gây ra theo cách tương tự như cộng các độ cong theo 8.2.3.3.2, với các đặc trưng độ cứng D trong các công thức tính toán do thời hạn (ngắn hạn hoặc dài hạn) tác dụng đã chọn của tải trọng đang xét trong điều này. Khi xác định các đặc trưng độ cứng D của các cấu kiện có vết nứt trong vùng chịu kéo, cho phép lấy

tạm thời dài hạn thì độ võng toàn phần của cấu kiện chịu uốn có vết nứt được xác định bằng cách cộng các độ võng do tác dụng ngắn hạn của tải trọng tạm thời ngắn hạn và do tác dụng dài hạn của tải trọng tạm thời dài hạn có kể đến các giá trị tương ứng của các đặc trưng độ cứng D, nghĩa là tương tự các giá trị D đối với các cấu kiện không có vết nứt.

8.2.3.4 Xác định độ cong cấu kiện bê tông cốt thép theo mô hình biến dạng phi tuyến Độ cong toàn phần của các cấu kiện bê tông cốt thép trên các đoạn không có vết nứt trong vùng chịu kéo của tiết diện được xác định theo công thức (185), còn trên các đoạn có vết nứt trong vùng chịu kéo của tiết diện − theo công thức (186). Giá trị các độ cong trong các công thức (185) và (186) được xác định từ việc giải hệ các phương trình từ (59) đến (63). Khi đó, đối với các cấu kiện có vết nứt thẳng góc trong vùng chịu kéo thì ứng suất trong cốt thép cắt qua các vết nứt được xác định theo công thức:

trong đó:

thành vết nứt thẳng góc;

tính toán đang xét. Khi xác định độ cong do tác dụng ngắn hạn của tải trọng thì trong tính toán sử dụng các biểu đồ biến dạng ngắn hạn của bê tông chịu nén và chịu kéo, còn khi xác định độ cong do tác dụng dài hạn của tải trọng – các biểu đồ biến dạng dài hạn của bê tông với các đặc trưng tính toán ứng với các trạng thái giới hạn thứ hai. Đối với các trường hợp riêng khi có tác dụng của ngoại lực (độ võng theo hai phương, độ võng trong mặt phẳng trục đối xứng của tiết diện ngang của cấu kiện và tương tự) thì các giá trị độ cong trong các công thức (185) và (186) được xác định từ việc giải các hệ phương trình nêu trong 8.1.2.7.7 đến 8.1.2.7.9. 115

9 Kết cấu bê tông cốt thép ứng suất trước

9.1 Ứng suất trước của cốt thép

gia công nhiệt và không lớn hơn 0,8Rs,n đối với cốt thép kéo (cán) nguội và cáp.

9.1.2 Khi tính toán kết cấu ứng suất trước, cần kể đến sự suy giảm ứng suất trong cốt thép do hao tổn ứng suất trước trước khi truyền lực căng cho bê tông (các hao tổn thứ nhất) và sau khi truyền lực căng cho bê tông (các hao tổn thứ hai). Khi căng cốt thép trên bệ cần kể đến:

kết cấu bằng nhiệt, do biến dạng neo và biến dạng khuôn (hoặc bệ căng);

Khi căng cốt thép trên bê tông cần kể đến:

bề mặt kết cấu;

phương pháp: Cơ học:

Nhiệt-điện:

TCVN 6284-4:1997 (ISO 6934-4:1991), khi căng bằng phương pháp: Cơ học:

Nhiệt-điện:

116

Khi có số liệu chính xác hơn về chùng ứng suất của cốt thép thì cho phép lấy các giá trị khác của các hao tổn do chùng ứng suất.

CHÚ THÍCH: Tham khảo Phụ lục C để có thêm thông tin về các loại thép tương đương hoặc gần tương đương về cường độ.

trong đó:

∆t là chênh lệch nhiệt độ, được tính bằng hiệu số nhiệt độ của cốt thép ứng suất trước trong vùng nung nóng và của thiết bị tiếp nhận lực căng khi bê tông bị nung nóng, tính bằng độ Celsius (°C). Khi không có số liệu chính xác về chênh lệch nhiệt độ thì cho phép lấy ∆t = 65 °С. Khi có số liệu chính xác hơn về gia công kết cấu bằng nhiệt thì cho phép lấy giá trị khác của hao tổn do chênh lệch nhiệt độ.

được xác định theo công thức:

trong đó: n là số lượng thanh thép (nhóm thanh thép) được căng không đồng thời;

xác định từ tính toán biến dạng của khuôn; L là khoảng cách giữa các mép ngoài của các bệ căng.

Khi căng cốt thép bằng biện pháp nhiệt-điện thì không kể các hao tổn do biến dạng của khuôn.

trong đó:

L là khoảng cách giữa các mép ngoài của các bệ căng.

117

Khi căng cốt thép bằng biện pháp nhiệt-điện thì không kể các hao tổn do biến dạng của neo.

(hoặc ống lồng) hoặc với bề mặt kết cấu được xác định theo công thức:

trong đó: e là cơ số lôgarít tự nhiên;

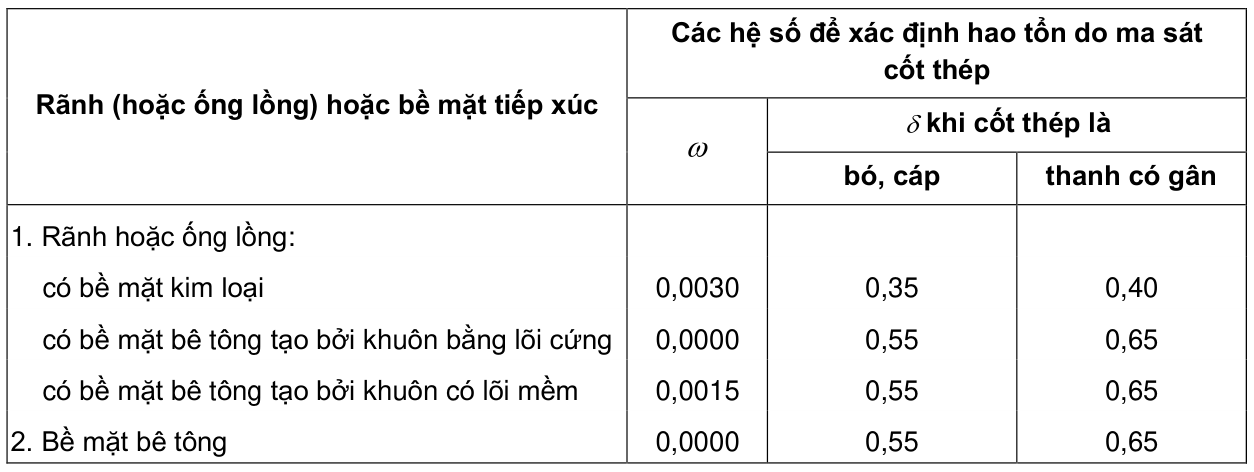

Bảng 18 – Các hệ số để xác định hao tổn do ma sát cốt thép

trong đó:

của bê tông, bằng: 0,0002 − đối với bê tông có cấp độ bền chịu nén B35 trở xuống; 0,00025 − đối với bê tông có cấp độ bền chịu nén B40; 0,0003 − đối với bê tông có cấp độ bền chịu nén B45 trở lên. 118

được tính theo công thức (215) rồi nhân thêm với hệ số 0,85.

(215) rồi nhân thêm với hệ số 0,75 không phụ thuộc vào điều kiện đóng rắn của bê tông. Cho phép xác định các hao tổn do co ngót của bê tông bằng các phương pháp chính xác hơn.

trong đó:

j đang xét; ysj là khoảng cách giữa trọng tâm tiết diện của nhóm các thanh cốt thép ứng suất trước thứ j và của tiết diện ngang quy đổi của cấu kiện; Ared, lần lượt là diện tích tiết diện quy đổi của cấu kiện và mô men quán tính của diện tích I red này đối với trọng tâm tiết diện quy đổi;

ngang tương ứng của cấu kiện và của nhóm các thanh cốt thép ứng suất trước đang xét. Đối với bê tông được gia công nhiệt thì hao tổn được tính theo công thức (216) rồi nhân thêm với hệ số 0,85. Cho phép xác định các hao tổn do từ biến của bê tông bằng các phương pháp chính xác hơn.

cấu kiện, bao gồm diện tích tiết diện bê tông và diện tích toàn bộ cốt thép dọc (ứng suất trước và không

9.1.10 Tổng các hao tổn thứ nhất của ứng suất trước trong cốt thép (theo 9.1.3 đến 9.1.6) được xác định theo công thức:

trong đó: i là số thứ tự hao tổn ứng suất trước. 119

P có kể đến các hao tổn thứ nhất được xác định theo công thức: Lực nén trước bê tông (1)

trong đó: Aspj là diện tích tiết diện của nhóm thanh thép ứng suất trước thứ j trong tiết diện cấu kiện;

xét). Tổng giá trị các hao tổn thứ nhất và thứ hai của ứng suất trước trong cốt thép (theo 9.1.3 đến 9.1.8) được xác định theo công thức:

P Lực trong cốt thép ứng suất trước có kể đến tổng hao tổn được xác định theo công thức: (2)

trong giai đoạn sử dụng (cốt thép chịu lực chính) lấy không nhỏ hơn 100 MPa. Khi xác định lực nén trước bê tông P có kể đến tổng hao tổn ứng suất thì cần kể đến ứng suất nén trong cốt thép không ứng suất trước với giá trị bằng tổng hao tổn do co ngót và từ biến của bê tông tại mức cốt thép này.

đang xét.

hao tổn thứ nhất, không được vượt quá:

0,7Rbp nếu ứng suất tăng lên khi có tác dụng của ngoại lực.

120

trong đó: Р(1) là lực nén trước có kể đến các hao tổn thứ nhất; М là mô men uốn do ngoại lực tác dụng ở giai đoạn nén trước (do trọng lượng bản thân của cấu kiện); е0p là độ lệch tâm của lực Р(1) đối với trọng tâm tiết diện tiết diện ngang quy đổi của cấu kiện; у là khoảng cách từ trọng tâm tiết diện đến thớ đang xét.

9.1.12 Chiều dài vùng truyền ứng suất trước vào bê tông được xác định như sau:

nhưng không được nhỏ hơn 10ds và 200 mm;

Trong công thức (222):

Rbond là cường độ bám dính của cốt thép ứng suất trước với bê tông khi bê tông đạt cường độ truyền ứng suất và được xác định theo 10.3.5.4; As, us lần lượt là diện tích và chu vi tiết diện thanh cốt thép. Nên truyền ứng suất trước từ cốt thép ứng suất trước sang bê tông một cách từ từ.

9.2 Tính toán cấu kiện bê tông cốt thép ứng suất trước theo các trạng thái giới hạn thứ nhất

9.2.1 Yêu cầu chung

9.2.1.1 Tính toán cấu kiện ứng suất trước được tiến hành đối với giai đoạn sử dụng chịu tác dụng của mô men uốn và lực cắt do ngoại lực và đối với giai đoạn nén trước chịu tác dụng của nội lực do căng trước cốt thép và nội lực do ngoại lực tác dụng trong giai đoạn nén trước.

9.2.1.2 Tính toán độ bền các cấu kiện ứng suất trước khi có tác dụng của mô men uốn được tiến hành đối với các tiết diện thẳng góc với trục dọc cấu kiện. Tính toán độ bền tiết diện thẳng góc trong trường hợp tổng quát được tiến hành theo mô hình biến dạng phi tuyến theo 9.2.4. Cho phép tính toán cấu kiện bê tông cốt thép tiết diện chữ nhật, chữ T và chữ I với cốt thép nằm ở gần các biên của cấu kiện vuông góc với mặt phẳng uốn khi có tác dụng của nội lực trong mặt phẳng đối xứng với các tiết diện thẳng góc được tiến hành theo nội lực giới hạn theo 9.2.2 đến 9.2.3. 121

9.2.1.3 Đối với các cấu kiện bê tông cốt thép, mà trong đó nội lực giới hạn về độ bền nhỏ hơn nội lực giới hạn về hình thành vết nứt, thì diện tích cốt thép dọc chịu kéo cần phải lấy tăng thêm không ít hơn 15 % so với diện tích cốt thép yêu cầu từ tính toán độ bền hoặc lấy bằng diện tích từ tính toán độ bền chịu mô men hình thành vết nứt.

9.2.1.4 Tính toán các cấu kiện ứng suất trước trong giai đoạn nén trước được tiến hành như đối với trường hợp chịu nén lệch tâm với lực nén trước ở trạng thái giới hạn theo 9.2.3.

9.2.1.5 Tính toán các cấu kiện ứng suất trước theo độ bền chịu tác dụng của lực cắt (tính toán theo tiết diện nghiêng) và tải trọng cục bộ (tính toán nén cục bộ và chọc thủng) cần được tiến hành theo các chỉ dẫn trong 8.1.

9.2.1.6 Khi tính toán cấu kiện ứng suất trước theo độ bền thì cần kể đến sai lệch có thể có của ứng

0,9 − khi ứng suất trước có ảnh hưởng có lợi; 1,1 − khi ứng suất trước có ảnh hưởng bất lợi.

9.2.2 Tính toán cấu kiện bê tông cốt thép ứng suất trước chịu mô men uốn trong giai đoạn sử dụng theo nội lực giới hạn

9.2.2.1 Tính toán độ bền các tiết diện thẳng góc cần được tiến hành theo các chỉ dẫn trong 8.1 có kể đến các chỉ dẫn bổ sung trong 9.2.2.2 đến 9.2.2.3. Khi đó, trong các công thức của 8.1, các ký hiệu As

Đối với cốt thép chịu kéo có giới hạn chảy quy ước thì cho phép lấy ứng suất lớn hơn Rs, nhưng không

trong đó:

400 tính bằng megapascan (MPa).

122

9.2.2.3 Đối với cốt thép ứng suất trước nằm ở vùng chịu nén thì cường độ chịu nén tính toán Rsc cần được thay bằng ứng suất σsc có giá trị bằng:

9.2.3 Tính toán cấu kiện ứng suất trước trong giai đoạn nén trước theo nội lực giới hạn

9.2.3.1 Khi tính toán cấu kiện ứng suất trước trong giai đoạn nén trước thì nội lực trong cốt thép ứng suất trước được đưa vào tính toán như là ngoại lực dọc tác dụng và được xác định theo công thức:

trong đó:

trong vùng chịu kéo (hoặc chịu nén ít hơn) của tiết diện;

9.2.3.2 Tính toán độ bền cấu kiện ứng suất trước tiết diện chữ nhật trong giai đoạn nén trước được tiến hành theo điều kiện:

trong đó: ep là khoảng cách từ điểm đặt lực dọc Np có kể đến ảnh hưởng của mô men uốn M do ngoại lực tác dụng trong giai đoạn chế tạo (trọng lượng bản thân của cấu kiện) đến trọng tâm tiết diện cốt thép không ứng suất trước ở vùng chịu kéo hoặc chịu nén ít hơn (khi toàn bộ tiết diện cấu kiện là chịu nén) do các nội lực này gây ra (Hình 25) và được xác định theo công thức:

trong đó: N đến trọng tâm tiết diện cấu kiện; e0p là khoảng cách từ điểm đặt lực dọc p Rb là cường độ chịu nén tính toán của bê tông, lấy theo nội suy tuyến tính (xem Bảng 7) như đối với cấp độ bền chịu nén của bê tông có trị số bằng cường độ bê tông khi truyền ứng suất Rbp; 123

Rsc là cường độ chịu nén tính toán của cốt thép không ứng suất trước, lấy không lớn hơn 330 MPa trong giai đoạn nén trước;

tiết diện cấu kiện.

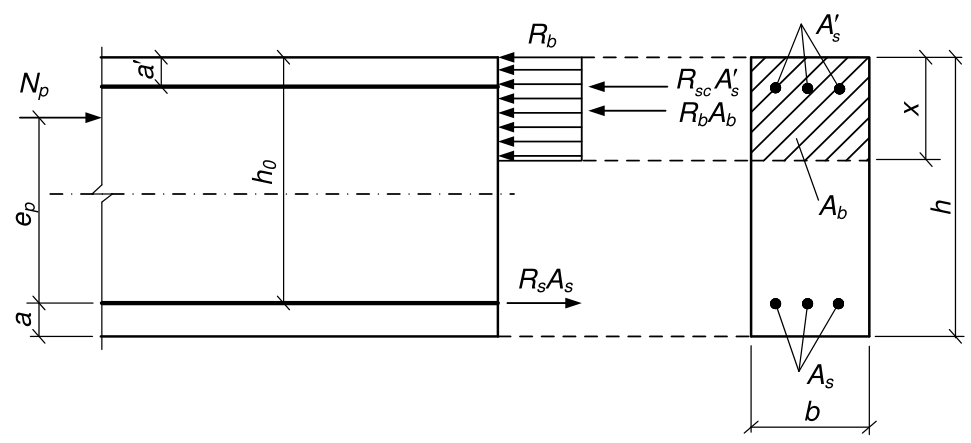

Hình 25 – Sơ đồ nội lực và biểu đồ ứng suất trong tiết diện thẳng góc với trục dọc cấu kiện ứng suất trước chịu uốn khi tính toán độ bền trong giai đoạn nén trước

9.2.3.3 Tính toán độ bền cấu kiện có tiết diện chữ T và chữ I trong giai đoạn nén trước được tiến hành phụ thuộc vào vị trí biên vùng chịu nén:

a) Nếu biên vùng chịu nén nằm trong cánh (Hình 6a), nghĩa là thỏa mãn điều kiện:

124

b) Nếu biên vùng chịu nén nằm trong sườn (Hình 6b), nghĩa là điều kiện (229) không được thỏa mãn thì việc tính toán được tiến hành theo điều kiện:

trong đó:

e – xem 9.2.3.2; 0p zs là khoảng cách từ trọng tâm tiết diện cấu kiện đến cốt thép không ứng suất trước chịu kéo (hoặc chịu nén ít nhất). Chiều cao vùng chịu nén х được xác định theo các công thức:

9.2.4 Tính toán độ bền tiết diện thẳng góc theo mô hình biến dạng phi tuyến

9.2.4.1 Khi tính toán độ bền theo mô hình biến dạng phi tuyến thì nội lực và biến dạng trong tiết diện thẳng góc với trục dọc cấu kiện được xác định dựa trên các quy định chung nêu trong 8.1.2.7.1 đến 8.1.2.7.3.

9.2.4.2 Khi tính toán độ bền tiết diện thẳng góc (Hình 26) trong trường hợp tổng quát thì sử dụng:

ngoại lực:

125

Của bê tông:

Của cốt thép không ứng suất trước:

Của cốt thép ứng suất trước:

Hình 26 – Sơ đồ tính toán tiết diện thẳng góc của cấu kiện bê tông cốt thép ứng suất trước Trong các phương trình từ (233) đến (241):

i và ứng suất trong nó; 126

esi là biến dạng tương đối của thanh cốt thép ứng suất trước thứ i do tác dụng của ngoại lực; espi là biến dạng tương đối của cốt thép ứng suất trước có kể đến các hao tổn ứng suất trước ứng với giai đoạn tính toán đang xét; Esi là mô đun đàn hồi của thanh cốt thép ứng suất trước thứ i;

các thông số còn lại – xem 8.1.2.7.4.

9.2.4.3 Tính toán độ bền tiết diện thẳng góc của các cấu kiện bê tông cốt thép được tiến hành theo các điều kiện nêu trong 8.1.2.7.5.

9.3 Tính toán cấu kiện ứng suất trước của các kết cấu bê tông cốt thép theo các trạng thái giới

hạn thứ hai

9.3.1 Yêu cầu chung

9.3.1.1 Tính toán theo các trạng thái giới hạn thứ hai bao gồm:

9.3.1.2 Tính toán theo sự hình thành vết nứt được tiến hành khi phải đảm bảo các vết nứt không được hình thành, cũng như được coi là phép tính bổ sung khi tính toán chiều rộng vết nứt và tính toán biến dạng. Các yêu cầu không được có vết nứt được đề ra:

không thấm vẫn cần được đảm bảo (các kết cấu chịu áp lực chất lỏng hoặc khí, các kết cấu chịu tác động phóng xạ và các kết cấu tương tự);

9.3.1.3 Khi tính toán theo sự hình thành vết nứt với mục đích không cho vết nứt xuất hiện thì lấy hệ số

biến dạng (bao gồm cả tính toán bổ sung về hình thành vết nứt) thì lấy hệ số độ tin cậy về tải trọng

127

9.3.1.4 Tính toán cấu kiện ứng suất trước chịu uốn theo các trạng thái giới hạn thứ hai được tiến hành như đối với cấu kiện chịu nén lệch tâm dưới tác dụng đồng thời của mô men uốn do ngoại lực M và lực dọc Np (bằng lực nén trước P).

9.3.2 Tính toán cấu kiện bê tông cốt thép ứng suất trước theo sự hình thành và mở rộng vết nứt

9.3.2.1 Yêu cầu chung Tính toán cấu kiện bê tông cốt thép ứng suất trước chịu uốn về mở rộng vết nứt được tiến hành dựa trên các yêu cầu chung nêu trong 8.2.2.1 và có kể đến các chỉ dẫn trong 9.3.2.2.

9.3.2.2 Xác định mô men hình thành vết nứt thẳng góc với trục dọc cấu kiện

9.3.2.2.1 Mô men uốn hình thành vết nứt Мcrc trong trường hợp tổng quát được xác định theo mô hình biến dạng phi tuyến theo 9.3.2.2.5. Đối với các tiết diện đơn giản (chữ nhật và chữ T với cốt thép nằm ở biên trên và biên dưới tiết diện, có cánh nằm trong vùng chịu nén) thì cho phép xác định mô men hình thành vết nứt theo 9.3.2.2.2.

9.3.2.2.2 Xác định mô men hình thành vết nứt được tiến hành có kể đến các biến dạng không đàn hồi của bê tông chịu kéo theo 9.3.2.2.3. Cho phép xác định mô men hình thành vết nứt mà không kể đến các biến dạng không đàn hồi của bê tông chịu kéo, nhưng trong công thức (243) lấy Wpl = Wred . Nếu khi đó các điều kiện (155) và (177) không thỏa mãn thì mô men hình thành vết nứt cần được xác định có kể đến các biến dạng không đàn hồi của bê tông chịu kéo.

9.3.2.2.3 Mô men hình thành vết nứt của các cấu kiện ứng suất trước chịu uốn có kể đến các biến dạng không đàn hồi của bê tông chịu kéo được xác định theo công thức:

trong đó: Wpl là mô men kháng uốn của tiết diện quy đổi đối với thớ chịu kéo ngoài cùng có kể đến các giả thiết nêu trong 8.2.2.2.3;

hơn cả mà tại đó sự hình thành vết nứt cần được kiểm tra; e là khoảng cách từ điểm đặt lực nén trước P đến trọng tâm tiết diện quy đổi; 0p r là khoảng cách từ trọng tâm tiết diện quy đổi đến điểm lõi:

Trong công thức (243) lấy dấu “cộng” khi hướng quay của mô men Реcore,p và của mô men uốn M do ngoại lực là ngược nhau; lấy dấu “trừ” khi hướng của các mô men này trùng nhau. Các giá trị Wred và Ared được xác định theo các chỉ dẫn trong 8.2. 128

Đối với các tiết diện chữ nhật và chữ T (có cánh nằm trong vùng chịu nén) thì giá trị Wpl khi có tác dụng của mô men trong mặt phẳng trục đối xứng được phép xác định theo công thức (159).

9.3.2.2.4 Nội lực Ncrc khi hình thành vết nứt trong các cấu kiện chịu kéo đúng tâm được xác định theo công thức (165).

9.3.2.2.5 Xác định mô men hình thành vết nứt theo mô hình biến dạng phi tuyến được tiến hành dựa trên các quy định chung nêu trong 6.1.4.6, 9.2.4.1 đến 9.2.4.3, nhưng có kể đến sự làm việc của bê tông trong vùng chịu kéo của tiết diện thẳng góc, mà sự làm việc này được xác định bởi biểu đồ biến dạng của bê tông chịu kéo theo 6.1.4.4. Các đặc trưng tính toán của vật liệu được lấy đối với các trạng thái giới hạn thứ hai. Giá trị Mcrc được xác định từ việc giải hệ các phương trình nêu trong 9.2.4.1 đến 9.2.4.3, trong đó lấy

trong 8.1.2.7.11.

9.3.2.3 Tính toán chiều rộng vết nứt thẳng góc với trục dọc cấu kiện Chiều rộng vết nứt thẳng góc được xác định theo công thức (166), trong đó giá trị ứng suất σs trong cốt thép chịu kéo của cấu kiện ứng suất trước chịu uốn do ngoại lực được xác định theo công thức:

trong đó: , Ared, ус lần lượt là mô men quán tính, diện tích tiết diện ngang quy đổi của cấu kiện và I red khoảng cách từ thớ chịu nén nhiều nhất đến trọng tâm tiết diện ngang quy đổi, được xác định có kể đến diện tích tiết diện chỉ của vùng bê tông chịu nén, diện tích tiết diện cốt thép chịu kéo và cốt thép chịu nén theo 8.2.3.3.5, trong đó trong các công thức tính toán tương ứng lấy hệ số quy

N là lực nén trước (xem 9.3.1.4); p M là mô men uốn do ngoại lực và lực nén trước, được xác định theo công thức: p

e trong đó: là khoảng cách từ điểm đặt lực nén trước Np đến trọng tâm tiết diện quy đổi của cấu kiện. 0p Trong công thức (246), lấy dấu “trừ” khi hướng quay của các mô men M và Npe0p không trùng nhau, và lấy dấu “cộng” khi chúng trùng nhau.

129

trong đó: z là khoảng cách từ trọng tâm cốt thép nằm trong vùng chịu kéo của tiết diện đến điểm đặt hợp lực của các nội lực trong vùng chịu nén của cấu kiện; esp là khoảng cách từ trọng tâm cốt thép nêu trên đến điểm đặt lực Np. Đối với các cấu kiện tiết diện ngang chữ nhật khi không có (hoặc không kể đến) cốt thép chịu nén thì giá trị z được xác định theo công thức:

trong đó: xN là chiều cao vùng chịu nén, được xác định theo 8.2.3.3.6 có kể đến tác dụng của lực nén trước Np. Đối với cấu kiện tiết diện ngang chữ nhật, chữ T (có cánh nằm trong vùng chịu nén) và chữ I thì cho phép lấy giá trị z bằng 0,7h0.

9.3.3 Tính toán cấu kiện bê tông cốt thép ứng suất trước theo biến dạng

9.3.3.1 Tính toán cấu kiện ứng suất trước theo biến dạng được tiến hành theo các chỉ dẫn trong 8.2.3 và có kể đến các chỉ dẫn bổ sung trong 9.3.3.2 đến 9.3.3.4.

9.3.3.2 Độ cong toàn phần của các cấu kiện ứng suất trước chịu uốn để tính độ võng của chúng được

công thức (185), (186) được xác định theo các chỉ dẫn trong 9.3.3.3 có kể đến lực nén trước. Khi xác định độ cong thì cho phép kể đến ảnh hưởng của biến dạng co ngót và từ biến của bê tông trong giai đoạn nén trước.

được xác định theo công thức:

trong đó: M là mô men uốn do ngoại lực; Np và e0p là lực nén trước và độ lệch tâm của nó đối với trọng tâm tiết diện ngang quy đổi của cấu kiện; D là độ cứng chống uốn của tiết diện ngang quy đổi của cấu kiện, được xác định theo các chỉ dẫn trong 8.2 như đối với trường hợp nén lệch tâm với lực nén trước cấu kiện có kể đến mô men uốn do ngoại lực (Hình 27). 130

a) Tiết diện ngang quy đổi

b) Sơ đồ trạng thái ứng suất – biến dạng CHÚ DẪN: 1 – Mức trọng tâm tiết diện ngang quy đổi không kể đến vùng chịu kéo của bê tông. Hình 27 – Tiết diện ngang quy đổi và sơ đồ trạng thái ứng suất – biến dạng khi tính toán cấu kiện ứng suất trước chịu uốn có vết nứt theo biến dạng

9.3.3.4 Cho phép xác định độ cong của cấu kiện ứng suất trước chịu uốn theo công thức:

trong đó: pz là khoảng cách từ điểm đặt lực nén trước đến điểm đặt hợp lực của các nội lực trong vùng chịu nén; z là khoảng cách từ trọng tâm cốt thép chịu kéo đến điểm đặt hợp lực của các nội lực trong vùng chịu nén; x là chiều cao vùng chịu nén có kể đến ảnh hưởng của lực nén trước. N Chiều cao vùng chịu nén được xác định như đối với cấu kiện không ứng suất trước chịu uốn theo

Cho phép xác định các giá trị zp và z trên cơ sở khoảng cách từ điểm đặt hợp lực của các nội lực trong vùng chịu nén đến thớ chịu nén nhiều nhất của tiết diện lấy bằng 0,3h0.

9.3.4 Xác định độ cong của cấu kiện ứng suất trước theo mô hình biến dạng phi tuyến Độ cong toàn phần của cấu kiện ứng suất trước chịu uốn trên các đoạn không có vết nứt trong vùng chịu kéo của tiết diện được xác định theo công thức (185), còn trên các đoạn có vết nứt trong vùng chịu kéo của tiết diện – theo công thức (186). 131

Các giá trị độ cong trong các công thức (185) và (186) được xác định từ việc giải hệ các phương trình từ (233) đến (241) có kể đến các chỉ dẫn trong 9.2.4.1. Khi đó, đối với các cấu kiện có vết nứt thẳng góc trong vùng chịu kéo thì ứng suất trong cốt thép ứng suất trước cắt qua các vết nứt được xác định theo công thức:

còn ứng suất trong cốt thép không ứng suất trước:

trong đó:

trong đó:

ngoại lực ngay sau khi hình thành vết nứt;

đang xét;

Khi xác định độ cong do tác dụng ngắn hạn của tải trọng thì trong tính toán sử dụng các biểu đồ biến dạng ngắn hạn của bê tông chịu nén và chịu kéo, còn khi xác định độ cong do tác dụng dài hạn của tải trọng – sử dụng các biểu đồ biến dạng dài hạn của bê tông, với các đặc trưng tính toán được lấy đối với các trạng thái giới hạn thứ hai.

10 Yêu cầu cấu tạo

10.1 Yêu cầu chung

Để đảm bảo an toàn và sử dụng bình thường của kết cấu bê tông và bê tông cốt thép thì ngoài các yêu cầu tính toán, cũng cần thực hiện các yêu cầu cấu tạo về kích thước hình học và bố trí cốt thép. Các yêu cầu cấu tạo được quy định đối với các trường hợp khi mà:

các tải trọng và tác động bên ngoài;

thiết tính toán đã lựa chọn; 132

thép.

10.2 Yêu cầu về kích thước hình học

10.2.1 Các kích thước hình học của kết cấu bê tông và bê tông cốt thép không được nhỏ hơn các giá trị mà đảm bảo được:

các yêu cầu trong 10.3;

10.2.2 Để đảm bảo độ cứng của các cấu kiện chịu nén lệch tâm thì kích thước tiết diện của chúng nên

200 − đối với các cấu kiện bê tông cốt thép; 120 − đối với cột nhà; 90 − đối với các cấu kiện bê tông.

10.2.3 Trong các kết cấu của nhà và công trình, cần bố trí các khe co giãn – nhiệt cố định và tạm thời với khoảng cách giữa chúng được lựa chọn phụ thuộc vào điều kiện khí hậu, đặc điểm kết cấu của công trình, trình tự thi công và các điều kiện tương tự. Khi độ lún của móng không đều, cần tách kết cấu ra bằng các khe lún.

10.3 Yêu cầu về bố trí cốt thép

10.3.1 Lớp bê tông bảo vệ

10.3.1.1 Lớp bê tông bảo vệ cần phải đảm bảo được:

xâm thực);

10.3.1.2 Chiều dày lớp bê tông bảo vệ được xác định dựa theo các yêu cầu trong điều này có kể đến vai trò của cốt thép trong kết cấu (là cốt thép dọc chịu lực hoặc cốt thép cấu tạo), loại kết cấu (cột, bản sàn, dầm, các cấu kiện của móng, tường và các kết cấu tương tự), đường kính và loại cốt thép. Giá trị tối thiểu của chiều dày lớp bê tông bảo vệ của cốt thép chịu lực (kể cả cốt thép nằm ở mép trong của các cấu kiện rỗng tiết diện vành khuyên hoặc tiết diện hộp) lấy theo Bảng 19. 133

Bảng 19 – Chiều dày tối thiểu của lớp bê tông bảo vệ Đơn vị tính bằng milimét

Đối với các cấu kiện lắp ghép thì giá trị tối thiểu của chiều dày lớp bê tông bảo vệ cốt thép chịu lực nêu trong Bảng 19 được lấy giảm bớt 5 mm. Đối với cốt thép cấu tạo thì giá trị tối thiểu của chiều dày lớp bê tông bảo vệ được lấy giảm bớt 5 mm so với giá trị yêu cầu đối với cốt thép chịu lực. Trong mọi trường hợp, chiều dày lớp bê tông bảo vệ cũng cần được lấy không nhỏ hơn đường kính thanh cốt thép và không nhỏ hơn 10 mm. Trong các kết cấu một lớp làm từ bê tông nhẹ và bê tông rỗng có cấp độ bền chịu nén từ B7,5 trở xuống thì chiều dày lớp bê tông bảo vệ cần được lấy không nhỏ hơn 20 mm, còn đối với các tấm tường ngoài (không có lớp trang trí) – không nhỏ hơn 25 mm. Trong các kết cấu một lớp làm từ bê tông tổ ong thì chiều dày lớp bê tông bảo vệ trong mọi trường hợp cần được lấy không nhỏ hơn 25 mm.

10.3.1.3 Chiều dày lớp bê tông bảo vệ ở phần đầu các cấu kiện ứng suất trước trên khoảng chiều dài vùng truyền ứng suất (xem 9.1.12) cần lấy không nhỏ hơn 3d và không nhỏ hơn 40 mm đối với cốt thép thanh và không nhỏ hơn 20 mm đối với cáp. Cho phép lấy chiều dày lớp bê tông bảo vệ của tiết diện ở gối tựa đối với cốt thép ứng suất trước có hoặc không có neo tương tự như của tiết diện trong nhịp đối với các cấu kiện ứng suất trước với nội lực gối tựa truyền tập trung khi có chi tiết thép ở gối tựa và cốt thép hạn chế biến dạng ngang (lưới thép hàn nằm ngang hoặc cốt thép đai ôm cốt thép dọc) được bố trí theo các chỉ dẫn trong 10.3.4.10.

10.3.1.4 Trong các cấu kiện có cốt thép dọc ứng suất trước căng trên bê tông và nằm trong các ống lồng thì khoảng cách từ bề mặt cấu kiện đến bề mặt ống lồng cần lấy không nhỏ hơn 40 mm và không nhỏ hơn chiều rộng (đường kính) ống lồng, còn đến mặt bên – không nhỏ hơn một nửa chiều cao (đường kính) ống lồng. Khi cốt thép ứng suất trước nằm trong các rãnh hoặc nằm ngoài tiết diện cấu kiện thì chiều dày lớp bê tông bảo vệ được tạo bởi phương pháp phun sau đó hoặc phương pháp khác được lấy không nhỏ hơn 20 mm.

10.3.2 Khoảng cách thông thủy tối thiểu giữa các thanh cốt thép Khoảng cách thông thủy tối thiểu giữa các thanh cốt thép cần được lấy sao cho đảm bảo được sự làm 134

việc đồng thời giữa cốt thép với bê tông và có kể đến sự thuận tiện khi đổ và đầm hỗn hợp bê tông, nhưng không nhỏ hơn đường kính lớn nhất của thanh cốt thép, đồng thời không nhỏ hơn: 25 mm – đối với các thanh cốt thép dưới được bố trí thành một hoặc hai lớp và nằm ngang hoặc nghiêng trong lúc đổ bê tông; 30 mm – đối với các thanh cốt thép trên được bố trí thành một hoặc hai lớp và nằm ngang hoặc nghiêng trong lúc đổ bê tông; 50 mm – đối với các thanh cốt thép dưới được bố trí thành ba lớp trở lên (trừ các thanh của hai lớp dưới cùng) và nằm ngang hoặc nghiêng trong lúc đổ bê tông, cũng như đối với các thanh nằm theo phương đứng trong lúc đổ bê tông. Trong điều kiện chật hẹp khó bố trí cốt thép, cho phép bố trí các thanh cốt thép thành các nhóm-bó (không có khoảng hở giữa chúng). Khi đó, khoảng cách thông thủy giữa các bó thanh thép cũng phải không được nhỏ hơn đường kính quy đổi của thanh thép có diện tích tiết diện tương đương với d s red , diện tích tiết diện của bó thanh thép. Giá trị được xác định theo công thức: d s red ,

trong đó: dsi là đường kính danh nghĩa một thanh cốt thép trong bó; n là số lượng thanh cốt thép trong bó.

10.3.3 Bố trí cốt thép dọc

10.3.3.1 Trong các cấu kiện bê tông cốt thép, diện tích tiết diện của cốt thép dọc chịu kéo, cũng như chịu nén nếu cần theo tính toán, tính theo phần trăm diện tích tiết diện bê tông (bằng tích của chiều rộng tiết diện chữ nhật hoặc chiều rộng sườn của tiết diện chữ T hoặc chữ I và chiều cao làm việc của

tính. Trong các cấu kiện có cốt thép dọc bố trí đều theo chu vi tiết diện, cũng như trong các cấu kiện chịu kéo đúng tâm thì diện tích tiết diện tối thiểu của toàn bộ cốt thép dọc cần phải lấy gấp hai lần so với các giá trị nêu trên và tính trên toàn bộ diện tích tiết diện bê tông.

10.3.3.2 Trong các kết cấu bê tông cần bố trí cốt thép cấu tạo: 135

10.3.3.3 Trong các kết cấu bê tông cốt thép dạng thanh và bản thì khoảng cách tối đa giữa trục các thanh cốt thép dọc để đảm bảo đưa chúng vào làm việc cùng với bê tông, đảm bảo cho ứng suất và biến dạng được phân bố đều, cũng như để hạn chế chiều rộng vết nứt giữa các thanh cốt thép, không được lớn hơn:

200 mm khi chiều cao tiết diện ngang h ≤ 150 mm; 1,5h và 400 mm khi chiều cao tiết diện ngang h > 150 mm;

400 mm theo phương vuông góc với mặt phẳng uốn (300 mm khi sử dụng bê tông từ B70 đến B100); 500 mm theo phương mặt phẳng uốn (400 mm khi sử dụng bê tông từ B70 đến B100). Trong các tường bê tông cốt thép, khoảng cách giữa các thanh cốt thép thẳng đứng lấy không lớn hơn 2t và 400 mm (t là chiều dày tường), và khoảng cách giữa các thanh cốt thép nằm ngang – không lớn hơn 400 mm.

10.3.3.4 Trong dầm và sườn có chiều rộng lớn hơn 150 mm, số lượng cốt thép dọc chịu lực kéo trong tiết diện ngang không được ít hơn 2 thanh. Khi chiều rộng tiết diện từ 150 mm trở xuống thì cho phép đặt 1 thanh cốt thép dọc chịu lực trong tiết diện ngang.

10.3.3.5 Trong dầm cần kéo vào gối tựa các thanh cốt thép dọc chịu lực với diện tích tiết diện không nhỏ hơn 1/2 diện tích tiết diện các thanh trong nhịp và không ít hơn 2 thanh. Trong bản cần kéo vào gối tựa các thanh cốt thép dọc chịu lực với diện tích tiết diện không nhỏ hơn 1/3 diện tích tiết diện các thanh trên 1 m chiều rộng bản trong nhịp.

10.3.4 Bố trí cốt thép ngang

10.3.4.1 Cốt thép ngang cần được đặt theo tính toán để chịu nội lực, cũng như để hạn chế vết nứt phát triển, để giữ các thanh thép dọc ở vị trí thiết kế và giữ chúng không bị phình theo bất kỳ phương nào. Cốt thép ngang cần được bố trí ở tất cả các mặt bên (nơi có bố trí cốt thép dọc) của cấu kiện bê tông cốt thép.

10.3.4.2 Đường kính cốt thép ngang (cốt thép đai) trong các khung cốt thép buộc của các cấu kiện chịu nén lệch tâm lấy không nhỏ hơn 0,25 lần đường kính cốt thép dọc lớn nhất và không nhỏ hơn 6 mm (8 mm khi sử dụng bê tông từ B70 đến B100). Đường kính cốt thép ngang trong các khung cốt thép buộc của các cấu kiện chịu uốn lấy không nhỏ 136

hơn 6 mm (8 mm khi sử dụng bê tông từ B70 đến B100). Trong các khung cốt thép hàn, đường kính cốt thép ngang lấy không nhỏ hơn đường kính đã được chọn theo điều kiện để có thể hàn được đối với đường kính lớn nhất của cốt thép dọc.

10.3.4.3 Trong các cấu kiện bê tông cốt thép mà lực cắt tính toán không thể chỉ do mỗi bê tông chịu thì cần đặt cốt thép ngang với bước không lớn hơn 0,5h0 và không lớn hơn 300 mm (250 mm khi sử dụng bê tông từ B70 đến B100). Trong các bản đặc, cũng như trong các bản nhiều sườn có chiều cao nhỏ hơn 300 mm và trong các dầm (sườn) có chiều cao nhỏ hơn 150 mm thì không cần đặt cốt thép ngang trên đoạn cấu kiện mà lực cắt tính toán chỉ cần do bê tông chịu. Trong các dầm và sườn cao 150 mm trở lên, cũng như trong các bản nhiều sườn có chiều cao từ 300 mm trở lên thì cần đặt cốt thép ngang với bước không lớn hơn 0,75h0 và không lớn hơn 500 mm (400 mm khi sử dụng bê tông từ B70 đến B100) trên các đoạn cấu kiện mà có lực cắt tính toán chỉ cần do bê tông chịu.

10.3.4.4 Trong các cấu kiện chịu nén lệch tâm dạng thanh, cũng như trong các cấu kiện chịu uốn khi cần đặt cốt thép dọc chịu nén theo tính toán, thì để ngăn ngừa cốt thép dọc này bị phình cần phải đặt cốt thép ngang với bước không lớn hơn 15d và không lớn hơn 500 mm (400 mm khi sử dụng bê tông từ B70 đến B100) (d là đường kính cốt thép dọc chịu nén). Nếu diện tích tiết diện cốt thép dọc chịu nén, đã được đặt ở một trong số các mặt bên của cấu kiện, lớn hơn 1,5 % thì cần đặt cốt thép ngang với bước không lớn hơn 10d và không lớn hơn 300 mm (250 mm khi sử dụng bê tông từ B70 đến B100).

10.3.4.5 Cấu tạo cốt thép đai (các thanh cốt thép ngang) trong các cấu kiện chịu nén lệch tâm dạng thanh phải sao cho các thanh cốt thép dọc (ít nhất là cách một thanh) nằm tại các vị trí uốn của cốt thép đai, còn các vị trí uốn này nằm ở khoảng cách không lớn hơn 400 mm theo chiều rộng mặt bên. Khi chiều rộng mặt bên không lớn hơn 400 mm và số lượng các thanh cốt thép dọc ở mặt bên này không lớn hơn 4 thì cho phép dùng một cốt thép đai ôm tất cả các thanh cốt thép dọc.

10.3.4.6 Trong các cấu kiện có mô men xoắn tác dụng thì cốt thép ngang (cốt thép đai) phải có dạng khép kín.

10.3.4.7 Trong các bản tại vùng chọc thủng theo phương vuông góc với các cạnh của đường bao tính

khi sử dụng bê tông từ B70 đến B100). Các thanh cốt thép nằm gần đường bao của diện chịu tải cần

chiều rộng của vùng cần đặt cốt thép ngang (tính từ đường bao của diện chịu tải) không được nhỏ hơn

chọc thủng và trong tính toán chỉ cần kể đến các thanh cốt thép cắt qua tháp chọc thủng. Khoảng cách giữa các thanh cốt thép ngang nằm theo phương song song với các cạnh của đường bao tính toán lấy không lớn hơn 1/4 chiều dài cạnh tương ứng của đường bao tính toán.

10.3.4.8 Khi nén (ép) cục bộ thì cốt thép ngang tính toán dạng lưới gia cường cần được bố trí trong 137

phạm vi diện tích tính toán Аb,max (xem 8.1.5.2). Khi diện chịu tải nằm gần biên cấu kiện thì các lưới này được bố trí trên một diện tích với kích thước các cạnh theo mỗi phương không nhỏ hơn tổng hai cạnh vuông góc với nhau của diện chịu tải (Hình 13). Các lưới thép cần được bố trí theo chiều sâu khi:

cạnh của diện chịu tải;

dày cấu kiện.

10.3.4.9 Cốt thép ngang đã được tính để chịu lực cắt và mô men xoắn phải có neo chắc chắn ở các đầu của nó bằng cách hàn hoặc ôm cốt thép dọc để đảm bảo được cường độ của mối nối tương đương với cường độ của cốt thép ngang.

10.3.4.10 Ở các phần đầu của các cấu kiện ứng suất trước cần phải bố trí bổ sung cốt thép ngang hoặc cốt thép hạn chế biến dạng ngang (lưới thép hàn ôm tất cả các thành cốt thép dọc, cốt thép đai và tương tự với bước 50 mm đến 100 mm) trên một đoạn dài không nhỏ hơn 0,6 lần chiều dài vùng L , còn trong các cấu kiện làm từ bê tông nhẹ cấp độ bền chịu nén B7,5 đến truyền ứng suất trước p L và không nhỏ hơn 200 mm đối với các B12,5 – với bước 50 mm trên một đoạn dài không nhỏ hơn p cấu kiện với cốt thép không có neo, còn khi có các chi tiết neo – trên một đoạn bằng hai lần chiều dài các chi tiết neo này. Việc bố trí neo ở các đầu của cốt thép là bắt buộc đối với cốt thép ứng suất trước căng trên bê tông, cũng như đối với cốt thép ứng suất trước căng trên bệ khi không đủ bám dính với bê tông (dây thép trơn, cáp nhiều sợi), khi đó, các chi tiết neo cần phải đảm bảo ngàm được chắc chắn cốt thép trong bê tông trong tất cả giai đoạn làm việc của nó. Khi sử dụng dây thép cường độ cao có gân, cáp xoắn một lớp, cốt thép thanh cán nóng có gân và cốt thép thanh gia công nhiệt có gân, được căng trên bệ để làm cốt thép ứng suất trước chịu lực thì thông thường không cần phải đặt neo ở các đầu các thanh ứng suất trước.

10.3.5 Neo cốt thép

10.3.5.1 Neo cốt thép được thực hiện bằng một hoặc tổ hợp các biện pháp sau đây:

ứng suất trước);

10.3.5.2 Neo thẳng và neo chữ L chỉ được phép sử dụng đối với cốt thép có gân. Đối với các thanh trơn chịu kéo thì cần uốn móc, uốn chữ U, hoặc hàn với các thanh thép ngang hoặc phải có các chi tiết neo đặc biệt. 138

Neo chữ L, neo có móc hoặc uốn chữ U không nên sử dụng để neo cốt thép chịu nén, trừ trường hợp cốt thép trơn mà có thể phải chịu kéo trong một số tổ hợp tải trọng.

10.3.5.3 Khi tính toán chiều dài neo cốt thép, cần kể đến biện pháp neo, loại cốt thép và hình dạng của nó, đường kính cốt thép, cường độ của bê tông và trạng thái ứng suất của nó trong vùng neo, giải pháp cấu tạo vùng neo của cấu kiện (có hay không có cốt thép ngang, vị trí các thanh thép trong tiết diện cấu kiện, v.v…).

10.3.5.4 Chiều dài neo cơ sở cần để truyền lực trong cốt thép với toàn bộ giá trị tính toán của cường độ Rs vào bê tông được xác định theo công thức:

trong đó: As và us lần lượt là diên tích tiết diện ngang của thanh cốt thép được neo và chu vi tiết diện của nó, được xác định theo đường kính danh nghĩa của thanh cốt thép; Rbond là cường độ bám dính tính toán của cốt thép với bê tông, với giả thiết là độ bám dính này phân bố đều theo chiều dài neo, và được xác định theo công thức:

trong đó: Rbt là cường độ chịu kéo dọc trục tính toán của bê tông;

1,5 − đối với cốt thép thanh trơn theo TCVN 1651-1:2008; 2,0 − đối với cốt thép kéo (hoặc cán) nguội có gân; 2,5 − đối với cốt thép cán nóng có gân và cốt thép gia công cơ nhiệt có gân;

1,8 − đối với dây thép kéo (cán) nguội có gân theo TCVN 6284-2:1997 (ISO 6394-2:1991); 2,2 − đối với cáp 7 sợi trơn và 19 sợi theo TCVN 6284-4:1997 (ISO 6934-4:1991); 2,4 − đối với cáp 7 sợi theo TCVN 6284-4:1997 (ISO 6934-4:1991), được chế tạo từ dây thép có gân. 2,5 − đối với cốt thép cán nóng và cốt thép gia công cơ nhiệt.

1,0 − khi đường kính cốt thép ds ≤ 32 mm; 139

0,9 − khi đường kính cốt thép ds là 36 mm, 40 mm và lớn hơn. Đối với cốt thép ứng suất trước: 1,0 − đối với tất cả các loại cốt thép ứng suất trước.

10.3.5.5 Chiều dài neo tính toán yêu cầu của cốt thép, có kể đến giải pháp cấu tạo vùng neo của cấu kiện, được xác định theo công thức:

trong đó: là chiều dài neo cơ sở, được xác định theo công thức (255); L 0,an , là diện tích tiết diện ngang của cốt thép lần lượt theo tính toán và theo thực tế; A A s ef , s cal ,

của giải pháp cấu tạo vùng neo của cấu kiện đến chiều dài neo. Đối với cốt thép không ứng suất trước, khi neo các thanh thép có gân với các đầu để thẳng (neo thẳng)

Cho phép giảm chiều dài neo của các thanh thép không ứng suất trước phụ thuộc vào số lượng và đường kính cốt thép ngang, loại chi tiết neo (hàn thêm cốt thép ngang, uốn đầu các thanh thép có gân) và giá trị lực nén ngang của bê tông trong vùng neo (ví dụ, do phản lực gối tựa), nhưng không giảm quá 30 %. Trong bất kỳ trường hợp nào, chiều dài neo thực tế lấy không nhỏ hơn 15ds và 200 mm, còn đối với thanh thép không ứng suất trước thì còn phải không nhỏ hơn . 0,3 L 0, an Đối với cấu kiện làm từ bê tông hạt nhỏ nhóm A (đóng rắn tự nhiên) thì chiều dài neo tính toán yêu cầu cần được tăng thêm 10ds đối với bê tông chịu kéo và 5ds đối với bê tông chịu nén.

10.3.5.6 Lực chịu bởi thanh cốt thép được neo N xác định theo công thức: s

trong đó:

s^{L là khoảng cách từ đầu mút thanh thép được neo đến tiết diện ngang đang xét của cấu kiện.}

10.3.5.7 Ở các gối tự do ngoài cùng của cấu kiện, chiều dài đoạn kéo vào gối của các thanh thép chịu kéo tính từ mép trong của gối tựa tự do khi thỏa mãn điều kiện Q ≤ Qb,1 (xem 8.1.3.1, 8.1.3.2, 8.1.3.3.1, 140

8.1.3.3.2, 8.1.3.4) không được nhỏ hơn 5ds. Nếu điều kiện này không thỏa mãn thì chiều dài đoạn kéo vào gối này được xác định theo 10.3.5.5.

10.3.5.8 Khi ở đầu các thanh thép có các chi tiết neo đặc biệt dạng tấm, bản đệm, đai ốc, thép góc, đầu phình và tương tự, thì diện tích tiếp xúc của neo với bê tông phải thỏa mãn điều kiện về cường độ chịu nén cục bộ của bê tông. Ngoài ra, khi thiết kế các chi tiết neo hàn thêm thì cần kể đến các đặc trưng của kim loại về tính hàn được, cũng như biện pháp và điều kiện hàn.

10.3.6 Nối cốt thép không ứng suất trước

10.3.6.1 Để nối cốt thép không ứng suất trước cần sử dụng một trong các loại mối nối sau:

a) Mối nối chồng không hàn:

sử dụng uốn móc và uốn chữ U;

b) Mối nối đối đầu bằng hàn và cơ khí:

10.3.6.2 Mối nối chồng (không hàn) cốt thép thanh được sử dụng khi nối các thanh thép đường kính không lớn hơn 40 mm. Các mối nối chồng cốt thép thanh cần tuân theo các chỉ dẫn trong 10.3.5.2. Các mối nối cốt thép thanh chịu kéo hoặc chịu nén phải có chiều dài nối chồng không nhỏ hơn giá trị L chiều dài xác định theo công thức: lap

trong đó: là chiều dài neo cơ sở, xác định theo công thức (255); L 0,an , lấy theo 10.3.5.5; A A s ef , s cal ,

cấu kiện trong vùng nối các thanh thép, số lượng thanh thép được nối trong một tiết diện so với tổng số thanh thép trong tiết diện này, khoảng cách giữa các thanh thép được nối. Khi nối cốt thép có gân với các đầu để thẳng, cũng như nối các thanh thép trơn có móc hoặc uốn chữ

thép chịu nén lấy bằng 0,9. Khi đó, phải tuân theo các điều kiện sau:

50 %, cốt thép trơn có móc hoặc uốn chữ U − không lớn hơn 25 %. 141

nội lực chịu bởi cốt thép chịu lực kéo được nối trong một tiết diện tính toán.

được nhỏ hơn 2ds và không nhỏ hơn 30 mm. Để lấy làm một tiết diện tính toán của cấu kiện đang xét nhằm xác định số lượng cốt thép được nối trong một tiết diện thì lấy một đoạn cấu kiện dài 1,3Llap dọc theo cốt thép được nối. Các mối nối cốt thép được coi là nằm trong một tiết diện tính toán nếu tâm của các mối mối này nằm trong phạm vi chiều dài đoạn này. Cho phép tăng số lượng cốt thép chịu lực kéo được nối trong một tiết diện tính toán đến 100 % khi lấy giá trị hệ số α bằng 2,0. Khi số lượng thanh thép được nối trong một tiết diện tính toán lớn hơn 50 % đối với cốt thép có gân và lớn hơn 25 % đối với cốt thép trơn thì hệ số α lấy theo nội suy tuyến tính. Khi có các chi tiết neo bổ sung ở đầu các thanh thép được nối (hàn thêm cốt thép ngang, uốn đầu các thanh thép có gờ được nối, v.v…) thì chiều dài đoạn nối chồng của các thanh thép được nối có thể giảm xuống, nhưng không giảm quá 30 %.

10.3.6.3 Khi nối cốt thép bằng hàn thì việc lựa chọn loại liên kết hàn và biện pháp hàn được tiến hành có kể đến điều kiện làm việc của kết cấu, tính hàn được của thép và các yêu cầu về công nghệ chế tạo.

10.3.6.4 Khi sử dụng các mối nối cơ khí (mối nối ren, mối nối ép dập, v.v…) để nối cốt thép thì các tính chất cơ học của các mối nối này cần phải phù hợp với các yêu cầu của TCVN 8163:2009, TCVN 9390:2012 và các tiêu chuẩn khác liên quan. Cường độ tiêu chuẩn và tính toán, mô đun đàn hồi, các hệ số điều kiện làm việc của cốt thép được nối được lấy như đối với các thanh cốt thép nguyên. Khi nối cốt thép bằng các mối nối cơ khí thì chiều dày lớp bê tông bảo vệ của các mối nối không được nhỏ hơn các giá trị nêu trong Bảng 19. Số lượng các thanh cốt thép (có gân) chịu kéo hoặc chịu nén được nối trong một tiết diện cấu kiện

hơn 50 % trong các trường hợp còn lại. Khoảng cách giữa các tiết diện của cốt thép được nối lấy bằng L chiều dài đoạn nối chồng (xem công thức (259)). lap Khoảng cách thông thủy tối thiểu giữa các mối nối cơ khí được xác định bởi kích thước bao của thiết bị nối (ép dập hoặc kéo ống nối) và lấy không được nhỏ hơn 2d và không nhỏ hơn các giá trị nêu trong 10.3.2. Trong các khung cốt thép sử dụng mối nối cơ khí, việc bố trí cốt thép ngang được thực hiện như đối với các khung cốt thép hàn và buộc không sử dụng mối nối cơ khí. Phạm vi áp dụng (theo nhiệt độ tính toán) đối với cốt thép có sử dụng mối nối cơ khí được lấy như đối với cốt thép cùng cường độ không sử dụng mối nối. 142

Khi sử dụng mối nối ren thì cần đảm bảo sao cho mối nối phải đủ căng để loại trừ được độ dơ của ren theo các tài liệu kỹ thuật tương ứng. Lực căng phải phù hợp với yêu cầu kỹ thuật của nhà sản xuất.

10.3.7 Các thanh thép uốn Khi sử dụng thanh thép uốn thì đường kính uốn tối thiểu của một thanh đơn lẻ phải sao cho tránh được sự phá hoại hoặc nứt vỡ bê tông nằm phía trong phần uốn của thanh thép và sự phá hoại thanh tại vị trí uốn. Đường kính tối thiểu của gối uốn đối với cốt thép thanh phụ thuộc vào đường kính thanh thép ds d bend và lấy không nhỏ hơn:

dbend = 2,5ds khi ds < 20 mm; dbend = 4ds khi ds ≥ 20 mm;

dbend = 5ds khi ds < 20 mm; dbend = 8ds khi ds ≥ 20 mm. Đường kính gối uốn cũng có thể được quy định theo các điều kiện kỹ thuật đối với từng loại cốt thép cụ thể.

10.4 Cấu tạo các kết cấu bê tông cốt thép chịu lực chính

10.4.2 Cột thường được bố trí cốt thép dọc đối xứng, nằm theo chu vi tiết diện ngang, và trong các trường hợp cần thiết, nằm trong tiết diện ngang, và được bố trí cốt thép ngang theo chiều cao cột và ôm tất cả các thanh thép dọc và nằm theo chu vi hoặc bên trong tiết diện ngang. Cấu tạo cốt thép ngang trong phạm vi tiết diện ngang và khoảng cách tối đa giữa các cốt thép đai theo chiều cao cột cần được lấy sao cho ngăn ngừa được cốt thép dọc chịu nén khỏi bị phình và đảm bảo được sự tiếp nhận đều lực cắt theo chiều cao cột.

10.4.3 Tường nên được bố trí cốt thép, thông thường, theo phương đứng và phương ngang, nằm đối xứng ở các mặt bên của tường, và các thanh thép giằng ngang (đai móc) nối cốt thép theo phương đứng và phương ngang nằm ở các mặt bên đối diện của tường. Khoảng cách tối đa giữa các thanh thép đứng và ngang, cũng như khoảng cách tối đa giữa các thanh thép giằng ngang cần được lấy sao cho ngăn ngừa được các thanh thép đứng chịu nén khỏi bị phình và đảm bảo được sự tiếp nhận đều lực cắt tác dụng trong tường.

10.4.4 Ở các vùng đầu tường chạy dọc theo chiều cao của nó cần bố trí cốt thép ngang dưới dạng chữ U hoặc dạng cốt thép đai khép kín để tạo được neo cần thiết các đoạn đầu của các thanh thép nằm 143

ngang và ngăn ngừa được các thanh đứng chịu nén nằm ở vùng đầu tường khỏi bị phình (Hình 28a).

10.4.5 Ở các vùng giao nhau của các tường khi không thể xuyên được cốt thép nằm ngang của tường qua nút giao này cần bố trí cốt thép đai dạng chữ U để đảm bảo chịu được các lực nằm ngang tập trung trong nút giao các tường, cũng như ngăn ngừa các thanh thép đứng chịu nén trong nút giao khỏi bị phình và đảm bảo neo được các đoạn đầu của các thành nằm ngang (Hình 28b, c).

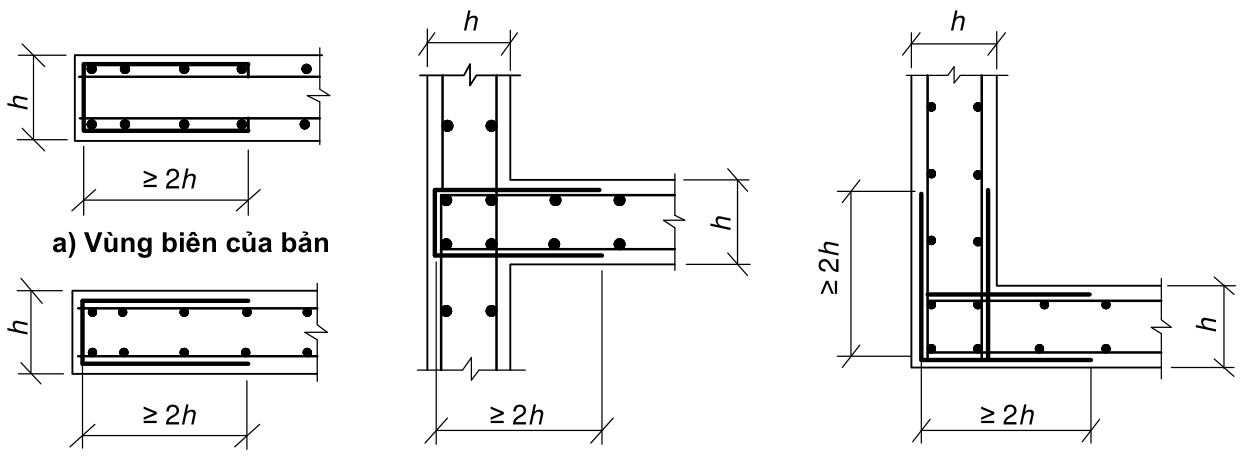

b) Vùng đầu tường

c) Nút giao chữ T

d) Nút giao chữ L Hình 28 – Neo bằng các thanh uốn chữ U

10.4.6 Bố trí cốt thép cho các trụ trung gian nằm giữa các tường và các cột được tiến hành như đối với cột hoặc đối với tường phụ thuộc vào tỉ số giữa chiều dài và chiều rộng của tiết diện ngang của trụ.

10.4.7 Số lượng cốt thép thẳng đứng và nằm ngang trong tường cần được xác định theo các nội lực tác dụng trong tường. Khi đó, nên bố trí đều theo diện tích tường và có tăng cường ở các đầu tường và ở gần các lỗ mở.

10.4.8 Cần bố trí cốt thép dọc cho các bản phẳng theo hai phương ở mặt dưới và mặt trên của bản, còn trong các trường hợp cần thiết (theo tính toán) cần bố trí cả cốt thép ngang ở gần cột, tường và trên diện tích của bản.

10.4.9 Ở các vùng biên của các bản phẳng cần bố trí cốt thép ngang dạng chữ U ở mép bản để đảm bảo chịu được mô men xoắn ở mép bản và neo được các đầu cốt thép dọc.

10.4.10 Số lượng cốt thép dọc phía trên và phía dưới trong bản sàn tầng (sàn mái) cần được xác định theo các nội lực tác dụng. Khi đó, đối với các hệ kết cấu không đều đặn, để đơn giản thì nên bố trí:

nhất trong nhịp của bản;

của bản. Đối với các hệ kết cấu đều đặn thì nên bố trí cốt thép dọc theo hai phương vuông góc nhau theo các dải phía trên cột và giữa các cột phù hợp với các nội lực tác dụng trong các dải này. 144

Cho phép bố trí một phần cốt thép của bản dưới dạng các khung cốt thép hàn liên tục trong các dải phía trên của bản theo hai phương (các dầm chìm), khi đó, các khung cốt thép này cần phải xuyên qua thân của cột. Để tiết kiệm cốt thép, cũng có thể nên bố trí cốt thép dưới và trên cho toàn bộ diện tích của bản theo hàm lượng tối thiểu, còn trên các đoạn mà có nội lực tác dụng vượt quá nội lực chịu bởi cốt thép này thì bố trí cốt thép bổ sung để kết hợp với cốt thép vừa nêu cùng chịu nội lực tác dụng trong các đoạn này. Biện pháp này dẫn đến phức tạp trong việc bố trí cốt thép cho bản sàn tầng nên cần kiểm soát kỹ công tác cốt thép. Bố trí cốt thép cho bản móng được tiến hành theo cách tương tự.

10.4.11 Bố trí cốt thép cho các nút giao dầm với cột cần được tiến hành phù hợp với Hình 29. Khi đó, cần bố trí cốt thép ngang dưới dạng đai khép kín hoặc dạng chữ U trong vùng neo cốt thép chịu lực của dầm. 2

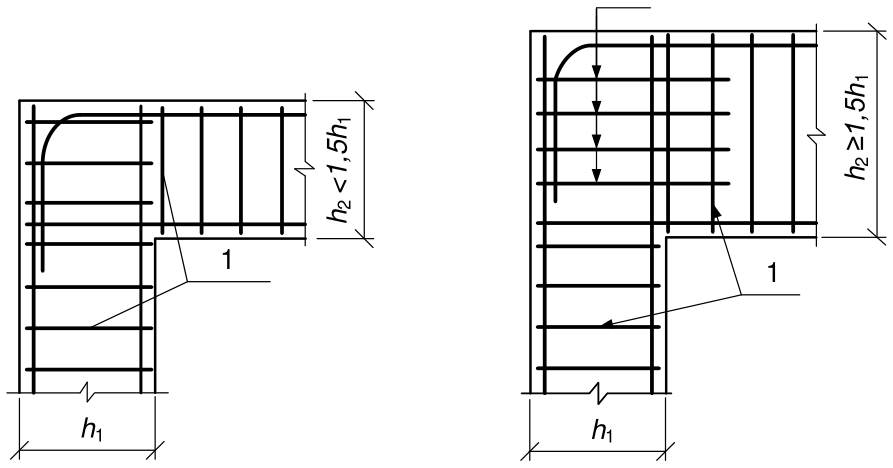

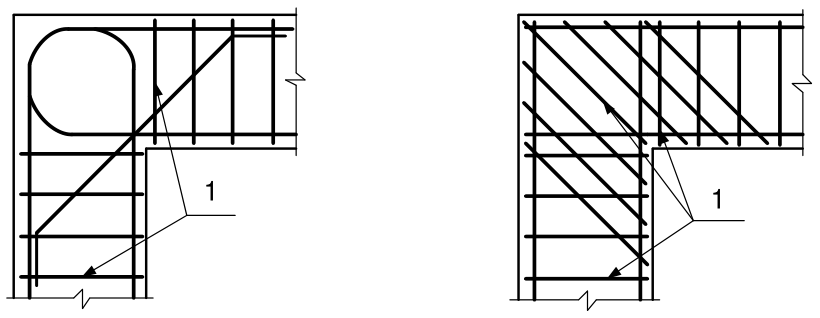

a) Khi vùng chịu kéo nằm ở biên trên của dầm

b) Khi vùng chịu kéo nằm ở biên dưới của dầm CHÚ DẪN: 1 – Cốt thép đai kín; 2 – Cốt thép uốn chữ U. Hình 29 – Các nút giao dầm với cột 145

10.4.12 Trong các nút giao các dầm (Hình 30) cần bố trí cốt thép ngang bổ sung để chịu phản lực do dầm phụ gây ra. Trong dầm chính, cốt thép này cần được bố trí trên khoảng dài bằng b + 2h, trong đó

phải có dạng đai ôm được cốt thép dọc, để kết hợp với cốt thép yêu cầu theo tính toán tiết diện nghiêng hoặc tiết diện không gian.

CHÚ DẪN: 1 – Dầm chính; 2 – Dầm phụ; 3 – Cốt thép đai bổ sung. Hình 30 – Bố trí cốt thép gối tựa trong vùng hai dầm giao nhau

11 Yêu cầu đối với khôi phục và gia cường kết cấu bê tông cốt thép

1.1 Yêu cầu chung

Việc khôi phục và gia cường kết cấu bê tông cốt thép cần được tiến hành dựa trên các kết quả khảo sát hiện trạng, tính toán kiểm tra, tính toán và cấu tạo các kết cầu cần gia cường.

11.2 Khảo sát hiện trạng kết cấu

Bằng khảo sát hiện trạng phụ thuộc vào nhiệm vụ cụ thể, phải xác định được tình trạng của kết cấu, các kích thước hình học của kết cấu, bố trí cốt thép trong kết cấu, cường độ bê tông, loại và cấp cường độ của cốt thép và trạng thái của nó, độ võng của kết cấu, chiều rộng các vết nứt, chiều dài và vị trí các vết nứt, kích thước và đặc điểm của các khuyết tật và hư hỏng, tải trọng, sơ đồ tĩnh học của kết cấu.

11.3 Tính toán kiểm tra kết cấu

11.3.1 Tính toán kiểm tra các kết cấu hiện hữu cần được tiến hành khi có sự thay đổi của tải trọng tác dụng lên chúng, của các điều kiện sử dụng và của các giải pháp mặt bằng – hình khối, cũng như khi phát hiện các khuyết tật và hư hỏng nghiêm trọng trong kết cấu. Trên cơ sở tính toán kiểm tra xác định được khả năng sử dụng được của các kết cấu, sự cần thiết phải gia cường chúng, hoặc khả năng kết cấu không sử dụng được hoàn toàn. 146

11.3.2 Tính toán kiểm tra phải được tiến hành trên cơ sở các hồ sơ thiết kế, các số liệu về chế tạo và thi công kết cấu, cũng như các kết quả khảo sát hiện trạng. Các sơ đồ tính toán khi tiến hành tính toán kiểm tra cần được lựa chọn có kể đến các kích thước hình học thực tế đã đo đạc được, các liên kết thực tế và tác động tương hỗ giữa các kết cấu và các cấu kiện kết cấu, các sai lệch đã được phát hiện khi lắp dựng.

11.3.3 Tính toán kiểm tra cần được tiến hành về khả năng chịu lực, biến dạng và khả năng chống nứt. Cho phép không cần tiến hành tính toán kiểm tra về khả năng sử dụng, nếu chuyển vị và chiều rộng các vết nứt trong các kết cấu hiện hữu dưới các tải trọng thực tế lớn nhất không vượt quá các giá trị cho phép, còn nội lực trong các tiết diện của các cấu kiện do các tải trọng có thể không vượt quá các giá trị nội lực do các tải trọng thực tế tác dụng.

11.3.4 Các giá trị tính toán của các đặc trưng của bê tông lấy theo Bảng 7 phụ thuộc vào cấp độ bền của bê tông quy định trong thiết kế, hoặc cấp độ bền quy ước của bê tông được xác định với các hệ số chuyển đổi mà đảm bảo được cường độ tương đương theo giá trị thực tế của cường độ trung bình của bê tông thu được từ thử nghiệm bê tông bằng các phương pháp không phá hủy hoặc từ các thử nghiệm mẫu lấy từ kết cấu.

11.3.5 Các giá trị tính toán của các đặc trưng của cốt thép lấy theo các bảng 13, 14 phụ thuộc vào loại cốt thép quy định trong thiết kế, hoặc cấp cường độ quy ước của cốt thép được xác định với các hệ số chuyển đổi mà đảm bảo được cường độ tương đương theo giá trị thực tế của cường độ trung bình của cốt thép thu được từ thử nghiệm các mẫu cốt thép lấy từ kết cấu. Khi không có các số liệu thiết kế và không thể lấy mẫu thì cho phép lấy cấp cường độ của cốt thép dựa theo hình dạng cốt thép, còn các cường độ tính toán lấy giảm xuống 20 % so với các giá trị tương ứng trong các tiêu chuẩn hiện hành đối với cấp cường độ của cốt thép đó.

CHÚ THÍCH: Các loại cốt thép được sản xuất với các loại hình dạng bề mặt ban đầu để nhận dạng.

11.3.6 Khi tiến hành tính toán kiểm tra phải kể đến các khuyết tật và hư hỏng của kết cấu đã được phát hiện trong quá trình khảo sát hiện trạng: sự suy giảm cường độ, các hư hỏng và phá hoại cục bộ bê tông; đứt cốt thép, ăn mòn cốt thép, hư hỏng neo và bám dính của cốt thép với bê tông, sự hình thành và mở rộng các vết nứt nguy hiểm; sai lệch kết cấu so với thiết kế trong các cấu kiện riêng lẻ của kết cấu và trong các liên kết của chúng.

11.3.7 Các kết cấu không thỏa mãn các yêu cầu của tính toán kiểm tra về khả năng chịu lực và khả năng sử dụng cần phải được gia cường hoặc phải giảm tải trọng tác dụng lên chúng. Đối với các kết cấu không thỏa mãn các yêu cầu của tính toán kiểm tra về khả năng sử dụng thì cho phép không cần phải gia cường hoặc không phải giảm tải trọng, nếu như độ võng thực tế vượt quá giá trị cho phép nhưng không cản trở việc sử dụng bình thường, cũng như nếu chiều rộng các vết nứt thực tế lớn hơn các giá trị cho phép nhưng không gây nguy cơ sụp đổ.

11.4 Gia cường kết cấu bê tông cốt thép

11.4.1 Việc gia cường kết cấu bê tông cốt thép được thực hiện bằng các cấu kiện thép, bê tông và bê tông cốt thép, cốt thép và các vật liệu polyme. 147

11.4.2 Khi gia cường kết cấu bê tông cốt thép cần kể đến khả năng chịu lực cả của các cấu kiện gia cường và của kết cấu cần gia cường. Để làm được điều này, cần phải đảm bảo được việc đưa các cấu kiện gia cường vào làm việc và sự làm việc đồng thời của chúng với kết cấu cần gia cường. Đối với các kết cấu bị hư hỏng nặng (khi tiết diện bê tông bị phá hoại từ 50 % trở lên hoặc diện tích tiết diện cốt thép chịu lực bị phá hoại) thì các cấu kiện gia cường cần được tính toán chịu toàn bộ tải trọng tác dụng, khi đó, khả năng chịu lực của kết cấu cần gia cường không kể vào tính toán. Khi trám các vết nứt rộng hơn giá trị cho phép và các khuyết tật khác của bê tông thì cần đảm bảo được độ bền của các phần kết cấu phải khôi phục tương đương với độ bền của bê tông cũ.

11.4.3 Giá trị tính toán của các đặc trưng của vật liệu gia cường lấy theo các tiêu chuẩn hiện hành. Giá trị tính toán của các đặc trưng vật liệu của kết cấu cần gia cường lấy theo các số liệu thiết kế có kể đến kết quả khảo sát theo các nguyên tắc đã chọn khi tính toán kiểm tra.

11.4.4 Tính toán kết cấu bê tông cốt thép cần gia cường phải được tiến hành theo các nguyên tắc chung về tính toán kết cấu bê tông cốt thép có kể đến trạng thái ứng suất - biến dạng của kết cấu đã thu được trước khi gia cường.

12 Tính toán kết cấu bê tông cốt thép chịu mỏi

12.1 Tính toán kết cấu bê tông cốt thép chịu mỏi được thực hiện khi có tác dụng của tải trọng lặp lại

nhiều lần (đều đặn). Khi tính toán chịu mỏi cần kiểm tra cường độ đối với bê tông và cốt thép một cách riêng biệt. Tính toán chịu mỏi được thực hiện trong giai đoạn đàn hồi có vết nứt. Sự làm việc của bê tông chịu kéo và cốt thép chịu nén không được kể đến, và cường độ chịu mỏi của chúng cũng không được kể vào tính toán.

12.2 Tính toán chịu mỏi phải được tiến hành theo các điều kiện mà trong đó các ứng suất lớn nhất

trong bê tông chịu nén và cốt thép chịu kéo do tải trọng lặp lại không được vượt quá lần lượt cường độ chịu mỏi tính toán khi nén của bê tông và cường độ chịu mỏi tính toán khi kéo của cốt thép.

12.3 Cường độ chịu mỏi tính toán của bê tông khi nén và cốt thép khi kéo trong trường hợp tổng quát

được xác định có kể đến sự không đối xứng của các chu kỳ chất tải, cấp độ bền (cấp cường độ) chịu nén của bê tông và cấp cường độ chịu kéo (giới hạn chảy thực tế hoặc quy ước) của cốt thép ứng với số chu kỳ N = 2 × 10⁶ với việc sử dụng nhánh xuống của đường cong thu được dựa trên các số liệu thực nghiệm. Khi xác định cường độ chịu mỏi tính toán của bê tông khi nén thì cần kể đến loại bê tông (nặng hoặc nhẹ), cũng như trạng thái ẩm của bê tông. Khi xác định cường độ chịu mỏi tính toán của cốt thép khi kéo thì cần kể đến sự có mặt của các liên kết hàn. Sự không đối xứng của các chu kỳ chất tải được đặc trưng bởi tỉ số giữa ứng suất nhỏ nhất và lớn nhất trong bê tông và cốt thép trong phạm vi chu kỳ thay đổi của tải trọng. 148

Phụ lục A

(quy định) Quan hệ giữa các cường độ chịu nén của bê tông

A.1 Quan hệ giữa cường độ chịu nén tiêu chuẩn của bê tông (cường độ lăng trụ),

, và cấp độ bền R b n , chịu nén của bê tông B (từ B60 trở xuống) được xác định theo các công thức sau: − Đối với bê tông nặng, bê tông hạt nhỏ, bê tông nhẹ và bê tông rỗng:

nhưng không nhỏ hơn 0,72. − Đối với bê tông tổ ong:

Giá trị tính theo công thức (A.1) và (A.2), được làm tròn và ghi trong Bảng 6 của tiêu chuẩn này. R b n ,

A.2 Quan hệ giữa cấp độ bền chịu nén B (với xác xuất đảm bảo không dưới 0,95) với cường độ chịu

nén trung bình Rm của bê tông được biểu diễn bằng công thức:

trong đó:

149

Phụ lục B

(tham khảo) Các biểu đồ biến dạng của bê tông

B.1 Quan hệ giải tích của các biểu đồ biến dạng (dạng đường cong) của bê tông có dạng:

trong đó:

phân);

trong đó:

bắt đầu của đoạn cong của biểu đồ);

trong đó:

tuyến bằng công thức:

150

Trong các công thức (B.3) và (B.5), lấy dấu “cộng” đối với biểu đồ biến dạng của cốt thép và đối với nhánh lên của biểu đồ biến dạng của bê tông, lấy dấu “trừ” đối với nhánh xuống của biểu đồ biến dạng

chỉ dẫn bổ sung trong B.3).

B.2 Khi nén một trục và nén thuần túy đối với bê tông thì biểu đồ biến dạng ban đầu của bê tông (Hình

B.1a) được mô tả bằng các quan hệ từ (B.1) đến (B.5), trong đó các đại lượng được lấy như sau:

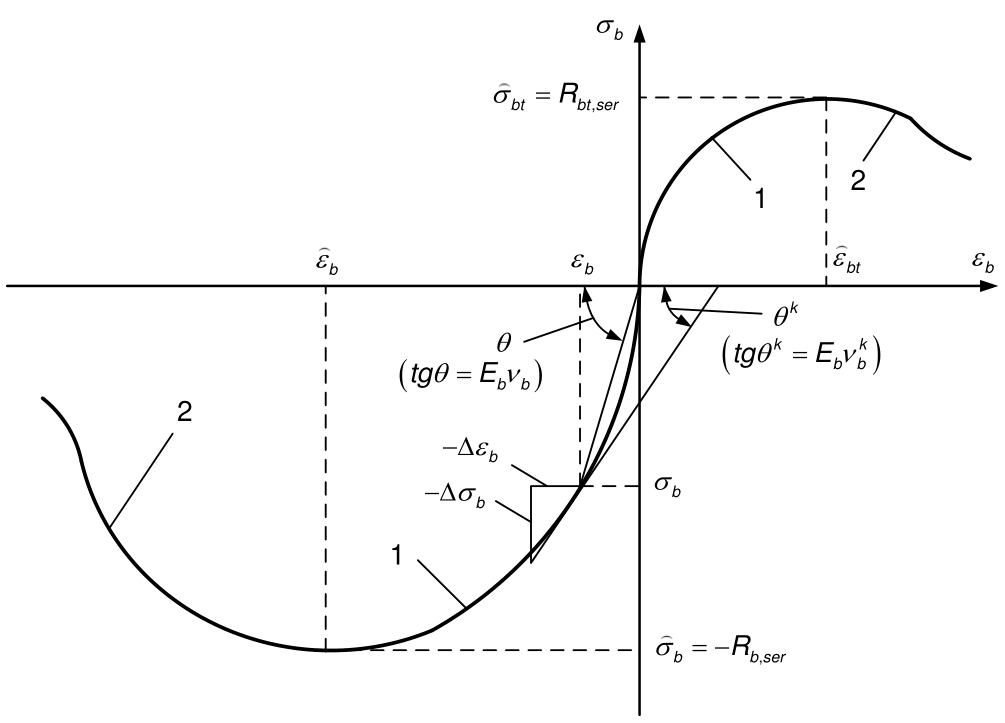

a) Khi nén

b) Khi kéo CHÚ DẪN: 1 – Nhánh lên; 2 – Nhánh xuống. Hình B.1 – Các biểu đồ biến dạng (dạng đường cong) của bê tông

151

Hoành độ của đỉnh biểu đồ nén dọc trục của bê tông được xác định theo công thức:

trong đó: B là cấp độ bền chịu nén của bê tông;

Khi kéo một trục và kéo thuần túy đối với bê tông thì biểu đồ biến dạng ban đầu của bê tông (Hình B.1b) được mô tả bằng các quan hệ từ (B.1) đến (B.4), trong đó các đại lượng được lấy như sau:

trong đó:

152

với

trong đó:

h là chiều cao tiết diện, tính bằng centimét (cm);

153

Phụ lục C

(tham khảo) Hướng dẫn áp dụng một số loại cốt thép

C.1 Phương pháp áp dụng cốt thép tương đương

C.1.1 Khi sử dụng các loại cốt thép khác với cốt thép theo các tiêu chuẩn Việt Nam (hoặc các GOST của Nga) thì phải căn cứ vào các tiêu chuẩn tương ứng của loại cốt thép đó về yêu cầu sử dụng cốt thép trong xây dựng. Khi đó, cần biết rõ các chỉ tiêu kỹ thuật chính (thành phần hoá học và phương pháp chế tạo đáp ứng yêu cầu của cốt thép dùng trong xây dựng; các chỉ tiêu về cường độ: giới hạn chảy, giới hạn bền và hệ số biến động của các giới hạn đó; mô đun đàn hồi, độ giãn dài cực hạn, độ giãn dài tương đối, độ dẻo; tính hàn được; sự thay đổi tính chất cơ học khi tăng giảm nhiệt độ đối với kết cấu chịu nhiệt độ cao hoặc thấp; giới hạn mỏi đối với kết cấu chịu tải trọng lặp...). Ngoài ra, cần biết hình dạng bề mặt: trơn hay vằn (có gân).

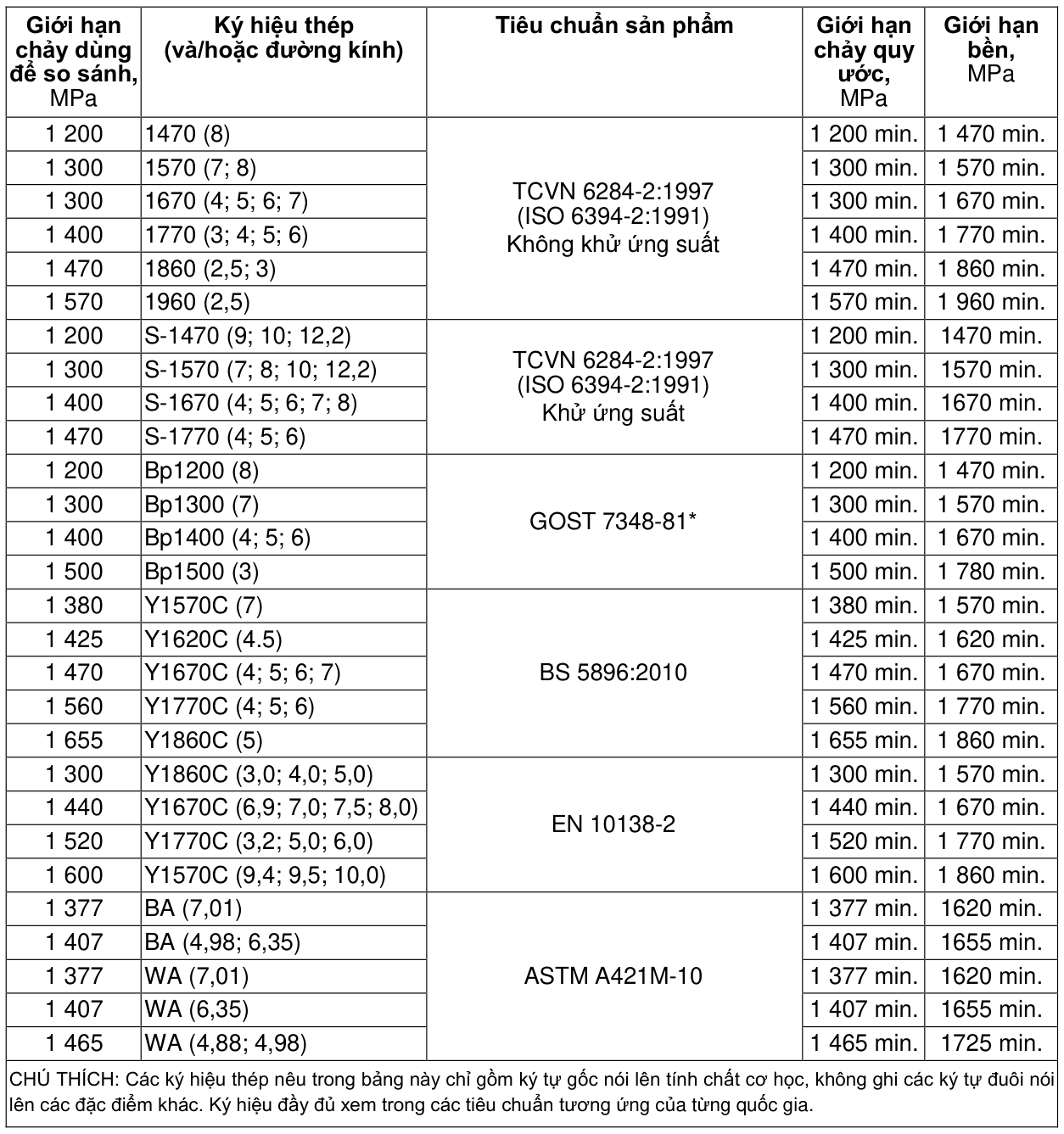

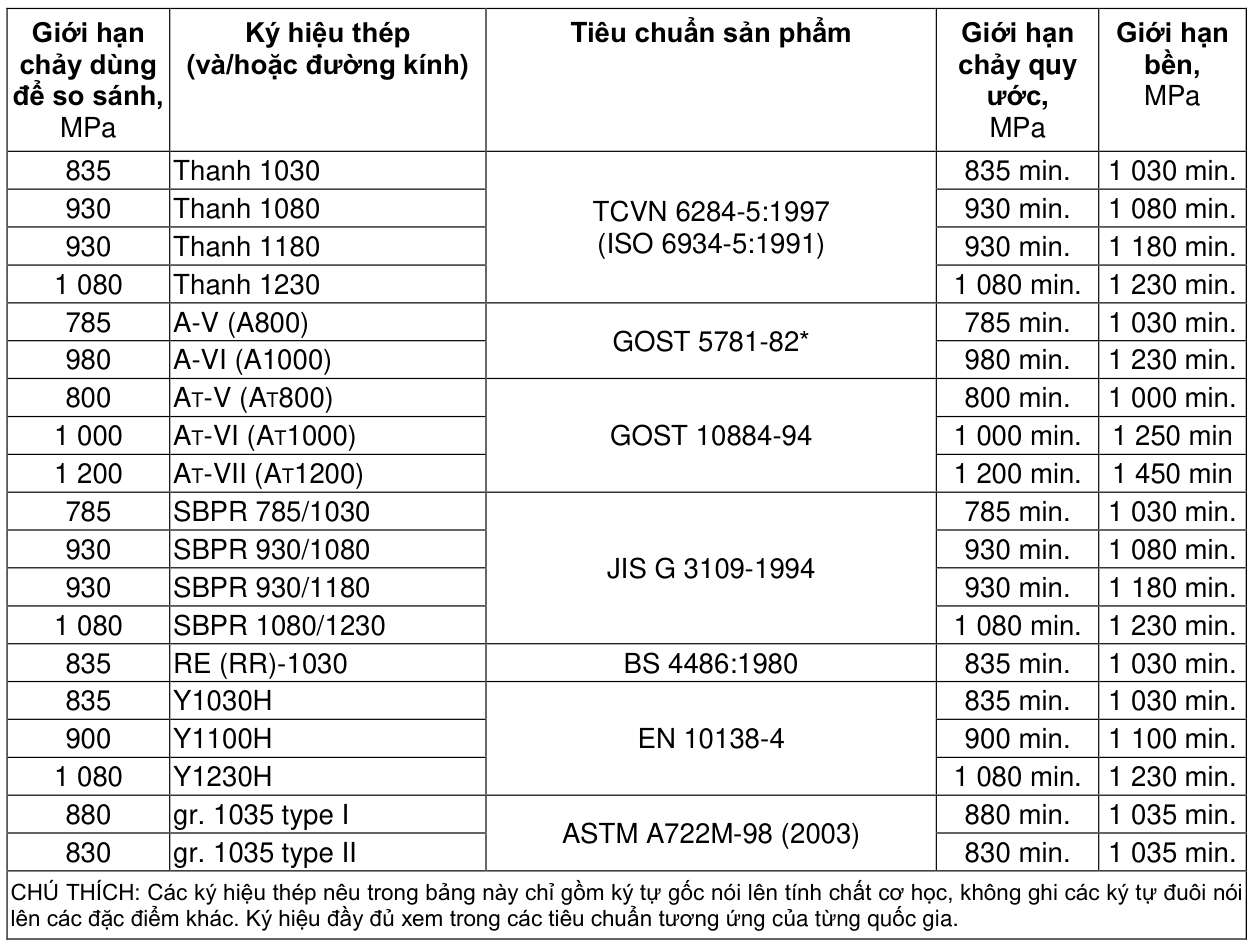

C.1.2 Các loại cốt thép được phân thành 2 nhóm theo giới hạn chảy: nhóm có giới hạn chảy thực tế rõ ràng và nhóm có giới hạn chảy thực tế không rõ ràng (giới hạn chảy quy ước). Các giá trị giới hạn chảy (thực tế hoặc quy ước) được nêu trong các tiêu chuẩn sản phẩm đối với cốt thép tương ứng.

C.2 Cường độ cốt thép theo một số tiêu chuẩn

Bảng C.1 – Cốt thép thanh tròn trơn

154

Bảng C.2 – Cốt thép thanh vằn

155

Bảng C.2 (kết thúc)

Bảng C.3 – Dây thép vuốt nguội cường độ thấp

Bảng C.4 – Cốt thép thanh cường độ cao

156

Bảng C.5 – Dây thép ứng suất trước cường độ cao

157

Bảng C.6 – Các loại cáp 7 sợi cường độ cao

158

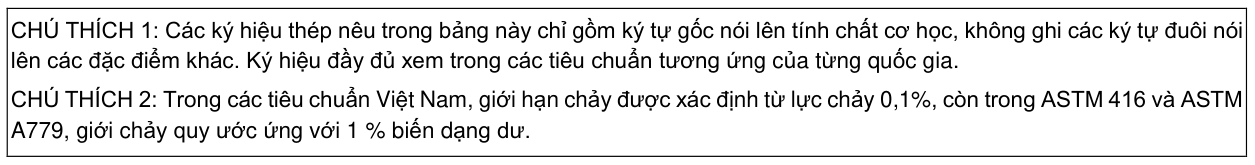

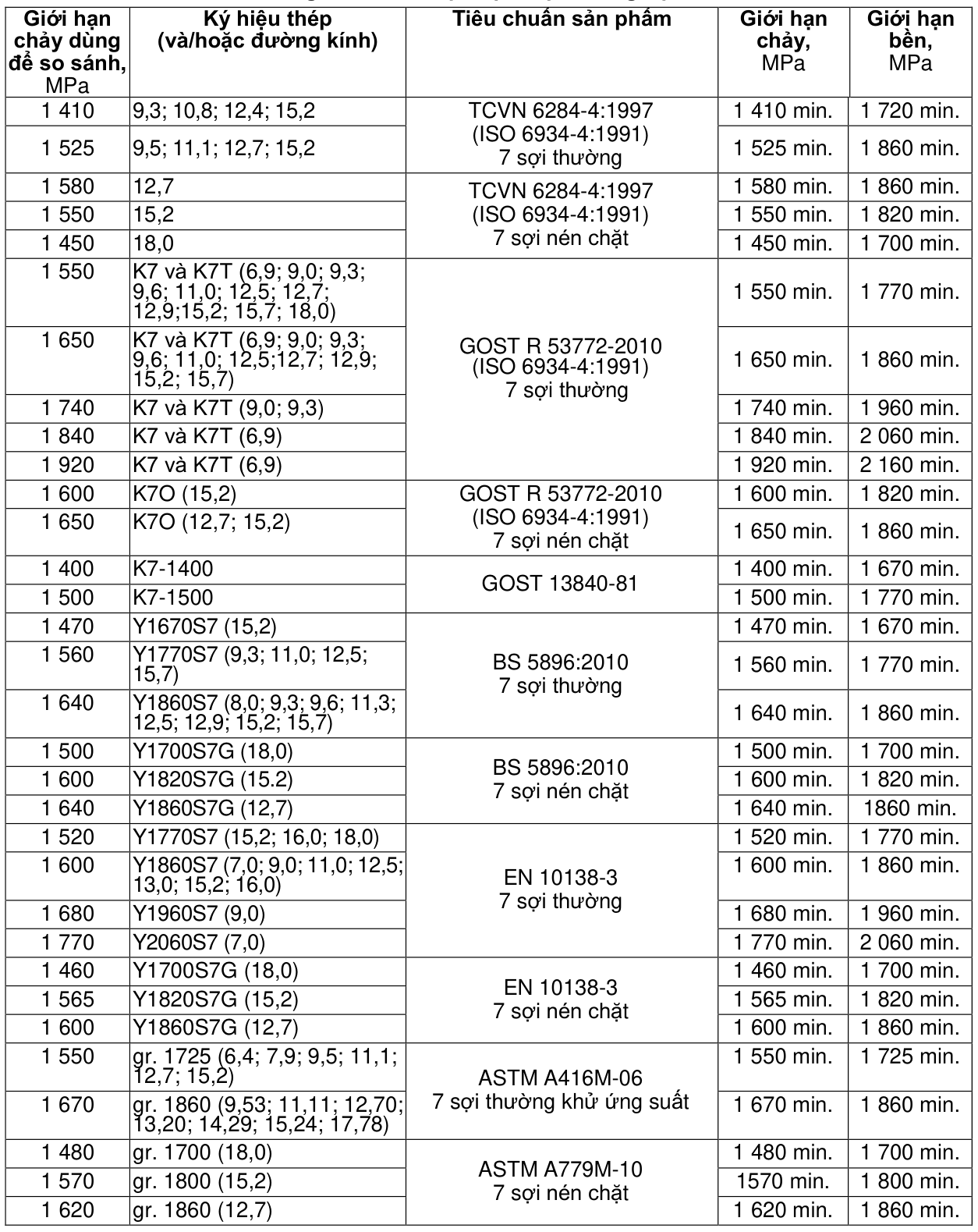

Bảng C.6 (kết thúc)

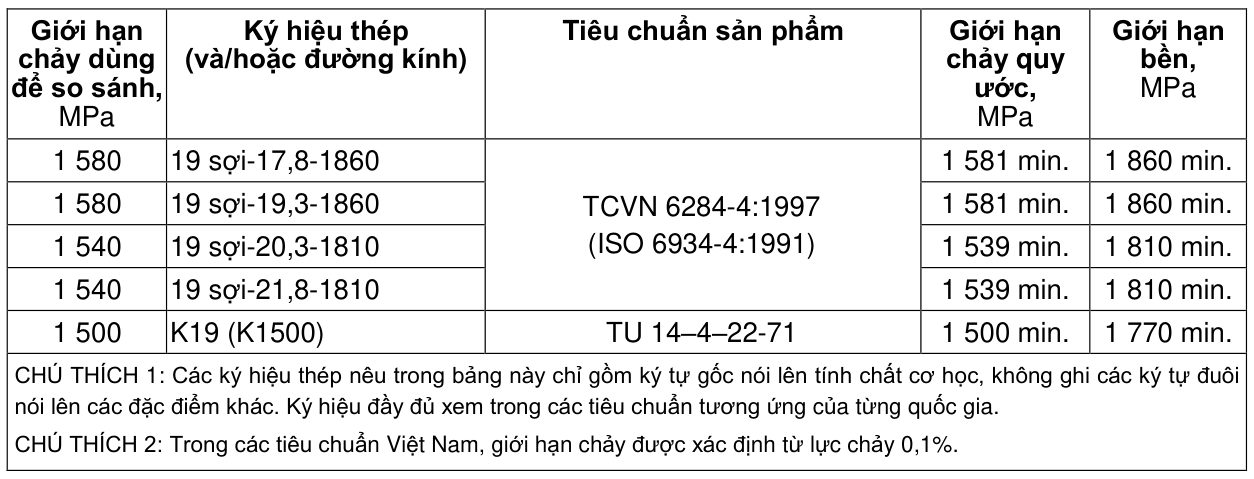

Bảng C.7 – Các loại cáp 19 sợi cường độ cao

159

Phụ lục D

(tham khảo) Tính toán chi tiết đặt sẵn

D.1 Các thanh neo hàn thẳng góc vào các bản thép phẳng của chi tiết đặt sẵn, chịu tác dụng của mô

men uốn, lực thẳng góc với chúng và lực trượt do tải trọng tĩnh nằm trong mặt phẳng đối xứng của chi tiết đặt sẵn (Hình D.1) cần được tính toán theo điều kiện:

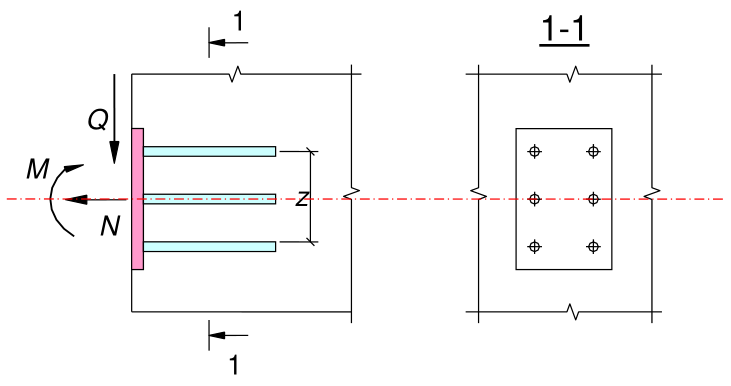

Hình D.1 – Sơ đồ nội lực tác dụng lên chi tiết đặt sẵn

trong đó: N là lực kéo lớn nhất trong một hàng thanh neo, bằng: an j ,

Q là lực trượt lớn nhất trong một hàng thanh neo, bằng: an j ,

Q là lực trượt chịu bởi tất cả các thanh neo, được xác định theo công thức: an j , ,0 160

trong đó:

N là lực kéo giới hạn chịu bởi một hàng thanh neo, được xác định theo công thức: an j , ,0

Trong các công thức từ (D.1) đến (D.6): M, N, Q lần lượt là mô men uốn, lực dọc và lực trượt tác dụng lên chi tiết đặt sẵn; mô men uốn được xác định đối với trục nằm trên mặt phẳng chứa mép ngoài của bản và đi qua trọng tâm của tất cả các thanh neo; là số hàng thanh neo dọc theo hướng lực trượt; nếu không đảm bảo truyền lực trượt Q đều n an lên tất cả các thanh neo thì khi xác định lực trượt chỉ kể đến không quá 4 hàng neo; Q an z là khoảng cách giữa các hàng thanh neo ngoài cùng; A là tổng diện tích tiết diện ngang của các thanh neo trong hàng neo chịu lực lớn nhất; an j , Diện tích tiết diện các thanh neo của các hàng neo còn lại lấy bằng diện tích tiết diện các thanh neo của hàng neo chịu lực lớn nhất. Trong các công thức (D.2) và (D.4), lực thẳng góc N được coi là dương nếu nó hướng từ chi tiết đặt sẵn ra ngoài (Hình D.1) và là âm nếu nó hướng vào chi tiết đặt sẵn. Trong trường hợp, nếu lực có N an

D.2 Trong các chi tiết đặt sẵn có các thanh neo được hàn xiên với một góc từ 15 ^o đến 30 ^o thì các

trong đó: là tổng diện tích tiết diện của các thanh neo xiên; A an inc ,

Khi đó cần bố trí thêm các thanh neo thẳng góc. Các thanh neo này được tính theo công thức (D.1) và với giá trị lấy bằng 0,1 lần giá trị lực trượt được xác định theo công thức (D.3). Q an

D.3 Cấu tạo của các chi tiết đặt sẵn bằng thép với các chi tiết hàn vào chúng để truyền tải trọng lên

các chi tiết đặt sẵn cần đảm bảo cho các thanh neo làm việc theo sơ đồ tính toán đã lựa chọn. Các chi tiết bên ngoài của các chi tiết đặt sẵn và các liên kết hàn của chúng được tính theo TCVN 5575:2012. 161

Khi tính toán các bản táp và bản mã chịu lực giật thì coi như chúng liên kết khớp với các thanh neo thẳng góc. Ngoài ra, chiều dày bản của chi tiết đặt sẵn được hàn với các thanh neo thẳng góc. Ngoài ra, chiều dày bản táp t của chi tiết đặt sẵn được hàn táp với các thanh neo cần được kiểm tra theo điều kiện:

trong đó: là đường kính yêu cầu của thanh neo theo tính toán; d an vf là cường độ chịu cắt tính toán của bản thép, lấy theo TCVN 5575:2012. Trong trường hợp sử dụng các kiểu liên kết hàn để tăng vùng làm việc của bản táp khi các thanh neo bị kéo giật ra khỏi bản và khi có luận chứng thích hợp thì có thể điều chỉnh điều kiện (D.8) với mục đích giảm chiều dày của bản táp. Chiều dày bản táp cũng cần thoả mãn các yêu cầu về công nghệ hàn.

162

Phụ lục E

(tham khảo) Tính toán hệ kết cấu

E.1 Nguyên tắc chung

E.1.1 Tính toán các hệ kết cấu chịu lực bao gồm:

lõi, vách) và nội lực tác dụng lên nền móng;

như gia tốc dao động của sàn các tầng trên cùng;

E.1.2 Tính toán hệ kết cấu chịu lực, bao gồm các kết cấu phần thân và phần ngầm, cần được tiến hành đối với giai đoạn sử dụng. Trong trường hợp có thay đổi đáng kể trường hợp tính toán trong quá trình thi công thì việc tính toán hệ kết cấu chịu lực cần được tiến hành đối với tất cả các giai đoạn thi công, với các sơ đồ tính toán phù hợp với các giai đoạn đang xét.

E.1.3 Tính toán hệ kết cấu chịu lực trong trường hợp tổng quát nên được tiến hành theo bài toán không gian có kể đến sự làm việc đồng thời của các kết cấu phần thân và phần ngầm, móng và nền dưới chúng.

E.1.4 Tính toán hệ kết cấu chịu lực làm từ các cấu kiện lắp ghép cần kể đến độ mềm các liên kết của chúng.

E.1.5 Tính toán hệ kết cấu chịu lực cần được tiến hành với các đặc trưng biến dạng (độ cứng) tuyến tính và phi tuyến của các cấu kiện bê tông cốt thép. Các đặc trưng biến dạng tuyến tính của các cấu kiện bê tông cốt thép được xác định như đối với vật thể đặc đàn hồi. Các đặc trưng biến dạng phi tuyến của các cấu kiện bê tông cốt thép khi đã biết bố trí cốt thép cần được xác định có kể đến khả năng hình thành vết nứt trong các tiết diện ngang, cũng như kể đến sự phát triển biến dạng không đàn hồi trong bê tông và cốt thép phù hợp với tác dụng ngắn hạn và dài hạn của tải trọng.

E.1.6 Kết quả tính toán hệ kết cấu chịu lực cần phải xác định được:

cắt và lực dọc;

163

Việc xác định nội lực trong các cấu kiện của hệ kết cấu cần được tiến hành với tải trọng thường xuyên, tạm thời dài hạn và tạm thời ngắn hạn.

E.1.7 Kết quả tính toán hệ kết cấu chịu lực cần phải xác định được các giá trị chuyển vị đứng (độ võng) của sàn tầng và sàn mái, chuyển vị ngang của hệ kết cấu, còn đối với nhà cao tầng – cả gia tốc dao động của các sàn tầng trên cùng. Giá trị của chuyển vị và gia tốc dao động không được vượt quá các giá trị cho phép được quy định trong các tiêu chuẩn tương ứng. Chuyển vị ngang của hệ kết cấu cần được xác định với các tải trọng tính toán (đối với các trạng thái giới hạn thứ hai) theo phương đứng và phương ngang: thường xuyên, tạm thời dài hạn và tạm thời ngắn hạn. Chuyển vị đứng (độ võng) của các sàn tầng và sàn mái cần được xác định với các tải trọng tính toán theo phương đứng (đối với các trạng thái giới hạn thứ hai): thường xuyên và tạm thời dài hạn. Các đặc trưng độ cứng của các cấu kiện của hệ kết cấu được lấy có kể đến cốt thép, vết nứt và biến dạng không đàn hồi trong bê tông và cốt thép theo các chỉ dẫn trong 8.2.3.3.4, 8.2.3.3.5. Gia tốc dao động của các sàn tầng trên cùng của nhà cần được xác định với tác dụng của thành phần xung của tải trọng gió.

E.1.8 Khi tính toán ổn định kệ kết cấu cần tiến hành kiểm tra ổn định hình dáng của hệ kết cấu, cũng như ổn định vị trí của hệ kết cấu chống lật và chống trượt.

E.1.9 Khi tính toán ổn định kệ kết cấu cần tiến hành với tải trọng tính toán (thường xuyên, tạm thời dài hạn và tạm thời ngắn hạn) theo phương đứng và phương ngang. Khi tính toán ổn định hình dáng của hệ kết cấu thì các đặc trưng độ cứng của các cấu kiện của hệ kết cấu nên lấy có kể đến cốt thép, vết nứt và các biến dạng không đàn hồi trong bê tông và cốt thép. Khi tính toán ổn định vị trí thì hệ kết cấu cần được coi như vật thể cứng không biến dạng. Khi tính toán chống lật thì mô men giữ do tải trọng đứng gây ra phải lớn hơn mô men lật do tải trọng ngang, với hệ số an toàn bằng 1,5. Khi tính toán chống trượt thì lực giữ nằm ngang phải lớn hơn lực trượt tác dụng với hệ số an toàn bằng 1,2. Khi đó, cần lấy giá trị bất lợi nhất của các hệ số độ tin cậy về tải trọng.

E.2 Các phương pháp tính toán

E.2.1 Tính toán hệ kết cấu được tiến hành theo các phương pháp cơ học kết cấu. Khi đó, trong trường hợp tổng quát nên sử dụng phương pháp phần tử hữu hạn.

E.2.2 Để đánh giá khả năng chịu lực của các sàn tầng cho phép tính toán bằng phương pháp cân bằng giới hạn.

E.2.3 Tính toán hệ kết cấu bằng phương pháp phần tử hữu hạn được tiến hành như tính toán hệ không gian siêu tĩnh.

E.2.4 Mô hình hóa hệ kết cấu được tiến hành bằng cách sử dụng các phần hữu hạn dạng vỏ, thanh và khối (nếu cần). 164

E.2.5 Khi lập mô hình không gian của hệ kết cấu cần kể đến đặc điểm sự làm việc đồng thời của các phần tử thanh, vỏ và khối, với các bậc tự do khác nhau đối với từng phần tử đó.

E.2.6 Các tính chất biến dạng của nền cần được kể đến bằng cách sử dụng các mô hình tính toán nền phổ biến đã được chấp nhận, sử dụng các loại phần tử hữu hạn khác nhau hoặc các điều kiện biên với độ mềm cho trước, mô hình hóa toàn bộ khối đất nền dưới nhà bằng các phần tử khối, hoặc sử dụng kết hợp tất cả các phương pháp vừa liệt kê.

E.2.7 Trong giai đoạn tính toán sơ bộ đầu tiên của hệ kết cấu cho phép kể đến tính biến dạng của nền bằng hệ số nền được lấy trung bình theo các đặc trưng của đất nền.

E.2.8 Khi sử dụng móng cọc hoặc móng bè cọc thì các cọc nên được mô hình hóa như các cấu kiện bê tông cốt thép hoặc kể đến sự làm việc đồng thời của chúng với đất nền, trong đó coi nền như là một thể thống nhất với hệ số nền quy đổi.

E.2.9 Khi xây dựng mô hình tính toán phần tử hữu hạn thì kích thước và cấu hình các phần tử hữu hạn cần được lựa chọn xuất phát từ khả năng thực hiện của các phần mềm tính toán cụ thể và được lấy sao cho đảm bảo được độ chính xác khi xác định nội lực theo chiều dài cột và theo diện tích các bản sàn tầng, bản móng và tường.

E.2.10 Trong giai đoạn đầu tính toán hệ kết cấu khi mà chưa biết rõ bố trí cốt thép thì các đặc trưng độ cứng của các phần tử hữu hạn cần được xác định theo các đặc trưng biến dạng tuyến tính.

E.2.11 Sau khi đã xác định được cốt thép trong các bản sàn tầng và sàn mái thì cần tiến hành tính toán bổ sung về độ võng của các kết cấu này với các giá trị đã được chính xác của các đặc trưng độ cứng chống uốn của bản có kể đến việc bố trí cốt thép theo hai phương.

E.2.12 Cũng nên thực hiện tính toán bổ sung cho hệ kết cấu để đánh giá chính xác hơn mô men uốn trong các cấu kiện của các sàn tầng, sàn mái và bản móng, cũng như lực dọc trong tường, cột có kể đến các đặc trưng độ cứng phi tuyến của các phần tử hữu hạn.

E.2.13 Tính toán các hệ kết cấu bằng phương pháp phần tử hữu hạn cần được tiến hành với sự trợ giúp của các phần mềm chuyên dụng.

E.2.14 Tính toán khả năng chịu lực của các sàn tầng bằng phương pháp cân bằng giới hạn cần được tiến hành với tiêu chí cân bằng công của ngoại lực và nội lực sinh ra các chuyển vị ở trạng thái cân bằng của bản sàn tầng với sơ đồ gãy nguy hiểm nhất đặc trưng cho sự phá hoại của nó. 165

Phụ lục F

(tham khảo) Tính toán cột tiết diện vành khuyên và tròn

F.1 Cột tiết diện vành khuyên

và đặt cốt thép phân bố đều theo chu vi (với số thanh cốt thép dọc tối thiểu là 7), được tiến hành phụ thuộc

trong đó:

trong đó:

Trong các công thức từ (F.1) đến (F.6): là diện tích toàn bộ cốt thép dọc; A s tot ,

s^{rlà bán kính đường tròn đi qua trọng tâm các thanh cốt thép dọc.}

166

N

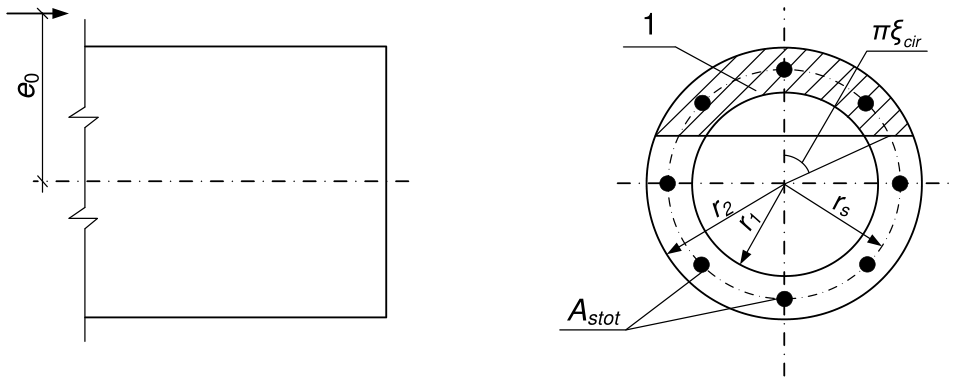

CHÚ DẪN: 1 – Vùng chịu nén. Hình F.1 – Sơ đồ tính toán tiết diện vành khuyên của cấu kiện chịu nén

trong đó: r là bán kính đường tròn của tiết diện; s^{r là bán kính đường tròn đi qua trọng tâm các thanh cốt thép dọc;}

thì

Khi điều kiên (F.8) không thỏa mãn thì

167

là diện tích tiết diện toàn bộ cốt thép dọc. A s tot , Mô men uốn M được xác định có kể đến ảnh hưởng của uốn dọc cấu kiện. N

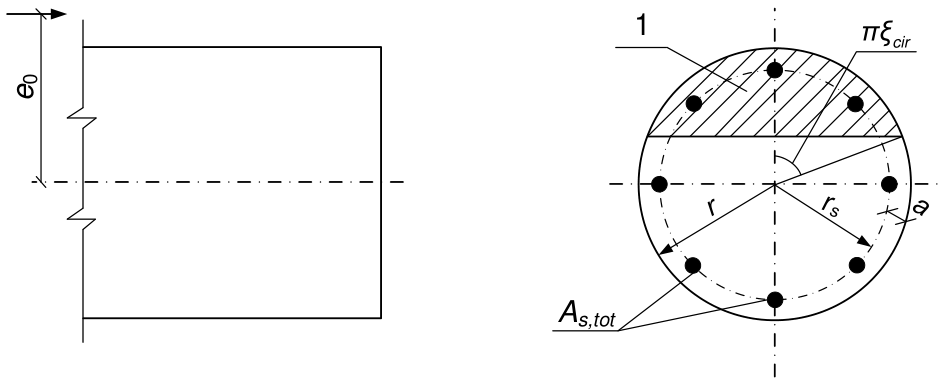

CHÚ DẪN: 1 – Vùng chịu nén. Hình F.2 – Sơ đồ tính toán tiết diện tròn của cấu kiện chịu nén lệch tâm 168

Phụ lục G

(tham khảo) Tính toán chốt bê tông

G.1 Các kích thước của chốt bê tông (Hình G.1) truyền lực trượt giữa các cấu kiện lắp ghép và bê tông

hoặc vữa đổ bù nên được xác định theo các công thức:

trong đó: Q là lực trượt truyền qua chốt bê tông; kt , kh , kL lần lượt là chiều sâu, chiều cao và chiều dài chốt bê tông; n là số lượng chốt bê tông đưa vào tính toán và lấy không lớn hơn 3. k Q

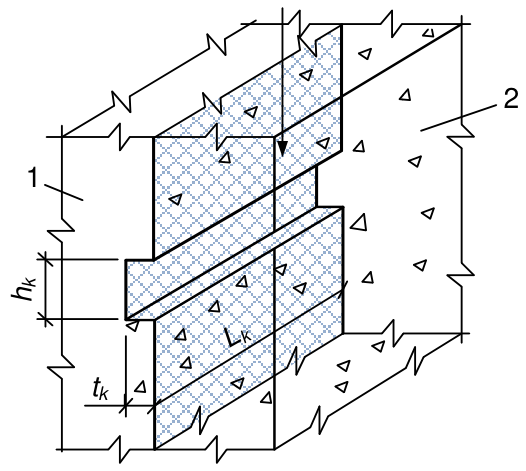

CHÚ DẪN: 1 – Cấu kiện lắp ghép; 2 – Bê tông liền khối. Hình G.1 – Sơ đồ tính toán chốt bê tông truyền lực trượt từ cấu kiện lắp ghép sang bê tông liền khối 169

Khi có lực nén N thì chiều cao chốt bê tông được phép xác định theo công thức:

và lấy giảm xuống so với chiều cao đã được xác định theo công thức (G.2) nhưng không giảm quá hai lần. Khi nối các cấu kiện sàn bằng các chốt bê tông thì chiều dài chốt bê tông đưa vào tính toán không được lớn hơn một nửa nhịp cấu kiện, khi đó đại lượng Q lấy bằng tổng lực trượt trên toàn bộ chiều dài cấu kiện. Đối với các chốt bê tông của cấu kiện lắp ghép và các chốt bê tông làm từ bê tông đổ bù, cần kiểm tra các điều kiện (G.1) đến (G.3), trong đó các cường độ tính toán của bê tông làm chốt, Rb và Rbt, được lấy như đối với kết cấu bê tông. Khi tính toán nhánh chịu kéo trong cột hai nhánh chịu lực nhổ từ cốc móng thì cho phép kể đến sự làm việc của 5 chốt bê tông (Hình G.1). 170

Phụ lục H

(tham khảo) Tính toán công xôn ngắn

đảm bảo độ bền trên dải bê tông nghiêng chịu nén giữa tải trọng tác dụng và gối tựa, cần được tiến hành theo điều kiện:

trong đó: vế phải lấy không lớn hơn 3,5 R bh và không nhỏ hơn 2,5 R bh . bt 0 bt 0 Trong điều kiện (H.1): L là chiều dài diện tích gối tựa của tải trọng dọc theo chiều dài vươn công xôn; sup

cách giữa các cốt thép đai, được đo theo đường vuông góc với chúng.

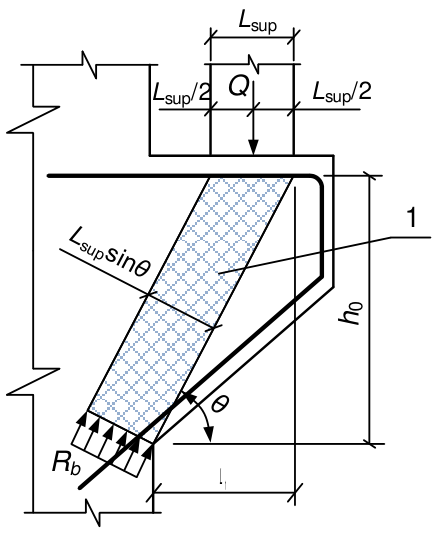

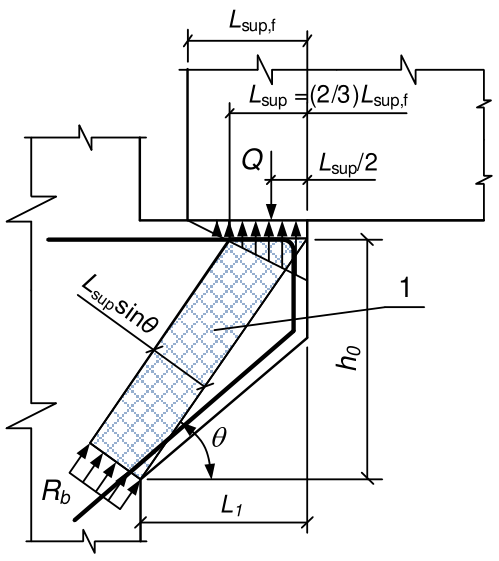

CHÚ DẪN: 1 – Dải bê tông nghiêng tính toán. Hình H.1 – Sơ đồ tính toán công xôn ngắn chịu tác dụng của lực cắt 171

Khi tính toán cần kể đến các cốt thép đai nằm ngang và nằm nghiêng một góc không lớn hơn 45 ° so với phương nằm ngang. Ứng suất nén tại các vị trí truyền tải trọng lên công xôn không được vượt quá cường độ chịu nén cục bộ tính toán . R b loc , Đối với công xôn ngắn được liên kết cứng vào nút kết cấu khung với mối nối được đổ bù bê tông thì L 1L , nếu khi đó thỏa mãn điều kiện giá trị trong điều kiện (H.1) lấy bằng chiều dài vươn công xôn sup

của xà (dầm) và lực cắt trong tiết diện thẳng góc của xà theo mép công xôn). Trong trường hợp này, vế phải điều kiện (H.1) lấy không lớn hơn R bh . 5 bt 0 Khi dầm chạy dọc theo chiều dài vươn công xôn và tựa khớp lên công xôn ngắn mà không có các chi L tiết đặt sẵn bổ sung nhô ra để cố định diện tích gối tựa (Hình H.2) thì giá trị trong điều kiện (H.1) sup

Bố trí cốt thép ngang cho công xôn ngắn phải thỏa mãn các yêu cầu cấu tạo.

CHÚ DẪN: 1 – Dải bê tông nghiêng tính toán. Hình H.2 – Sơ đồ tính toán công xôn ngắn khi dầm lắp ghép chạy dọc chiều dài vươn công xôn và tựa khớp lên công xôn

H.2 Khi dầm tựa khớp lên công xôn của cột (vai cột) thì cốt thép dọc của công xôn được kiểm tra theo

điều kiện:

172

1L , h0 − xem Hình H.1. trong đó Khi đó, cốt thép dọc của công xôn phải được kéo đến đầu tự do của công xôn và phải được neo chắc chắn. Khi xà và cột liên kết cứng với nhau cùng với bê tông đổ bù mối nối và cốt thép dưới của xà được hàn với cốt thép của công xôn thông qua các chi tiết đặt sẵn thì cốt thép dọc của công xôn được kiểm tra theo điều kiện:

trong đó: 1^L, h lần lượt là chiều dài vươn và chiều cao làm việc của công xôn ngắn; 0 N là nội lực nằm ngang do xà tác dụng lên mặt trên công xôn ngắn, bằng: s

và lấy không lớn hơn:

trong đó: fk và wl lần lượt là chiều cao và chiều dài đường hàn góc giữa chi tiết đặt sẵn của xà và công xôn; f là cường độ chịu cắt của đường hàn góc theo kim loại đường hàn, được xác định theo TCVN wf 5575:2012; 0,3 – là hệ số ma sát của thép với thép, cũng như không lớn hơn: R A sw sw trong đó và lần lượt là cường độ chịu kéo tính toán và diện tích tiết diện của cốt thép R A sw sw trên của xà. Trong các công thức (H.3) và (H.4): M, Q lần lượt là mô men uốn và lực cắt trong tiết diện thẳng góc của xà theo mép công xôn; nếu mô men M gây kéo biên dưới của xà thì giá trị M trong công thức (H.4) lấy dấu “âm”; L là chiều dài thực tế của diện tích gối tựa của tải trọng dọc theo chiều dài vươn công xôn; sup là chiều cao làm việc của xà. h 0b 173

Phụ lục I

(tham khảo) Tính toán kết cấu bán lắp ghép

I.1 Kết cấu bán lắp ghép bao gồm các cấu kiện bê tông cốt thép lắp ghép, bê tông liền khối đổ tại chỗ,

và cốt thép. Để sử dụng làm các cấu kiện lắp ghép thường sử dụng các cấu kiện bê tông cốt thép không ứng suất trước hoặc ứng suất trước của các kết cấu lắp ghép được thiết kế riêng hoặc thiết kế điển hình.

I.2 Kết cấu bê tông cốt thép bán lắp ghép cần phải thỏa mãn các yêu cầu tính toán về khả năng chịu

lực (các trạng thái giới hạn thứ nhất) và về khả năng sử dụng bình thường (các trạng thái giới hạn thứ hai). Kết cấu bán lắp ghép cần được tính toán về độ bền, sự hình thành và mở rộng vết nứt và về biến dạng đối với các giai đoạn làm việc sau đây của kết cấu:

lượng bê tông này và các tải trọng khác tác dụng trong giai đoạn thi công này của kết cấu

trong quá trình thi công và khi sử dụng kết cấu. Tính toán kết cấu bán lắp ghép sau khi bê tông đổ bù đạt cường độ định trước phải được tiến hành có kể đến ứng suất và biến dạng ban đầu xuất hiện trong các cấu kiện lắp ghép trước khi bê tông đổ bù đạt cường độ định trước.

I.3 Việc liên kết chắc chắn giữa bê tông đổ bù và bê tông của các cấu kiện lắp ghép nên được thực

hiện bằng cốt thép chờ từ các cấu kiện lắp ghép, bằng cách bố trí các chốt bê tông hoặc tạo bề mặt nhám, bố trí các cốt thép dọc chờ, hoặc bằng các biện pháp tin cậy khác đã được kiểm chứng. Tính toán độ bền các mối nối tiếp xúc do tác dụng của các lực trượt, kéo, nén giữa cấu kiện lắp ghép và bê tông liền khối được tiến hành theo I.4 đến I.8.

I.4 Tính toán chịu kéo cho các mối nối tiếp xúc không cốt thép nên được tiến hành theo điều kiện:

trong đó:

không được gia công. Tính toán chịu kéo cho các mối nối tiếp xúc có cốt thép nên được tiến hành theo điều kiện:

I.5 Tính toán chống trượt cho các mối nối tiếp xúc không cốt thép nên được tiến hành theo điều kiện:

174

trong đó:

nối được gia công. Tính toán chống trượt cho các mối nối tiếp xúc có cốt thép nên được tiến hành theo điều kiện:

trong đó:

I.6 Tính toán mối nối tiếp xúc chịu tác dụng đồng thời của các lực trượt và lực kéo được tiến hành theo

điều kiện:

trong đó: Nj,0 lấy bằng vế phải của các điều kiện (I.1) và (I.2); Qj,0 lấy bằng vế phải của các điều kiện (I.3) và (I.4).

I.7 Tính toán chịu nén cho các mối nối tiếp xúc không cốt thép được tiến hành theo điều kiện:

Tính toán chịu nén cho các mối nối tiếp xúc có cốt thép nên được tiến hành theo điều kiện:

I.8 Tính toán mối nối tiếp xúc chịu tác dụng đồng thời của các lực trượt và lực nén được tiến hành theo

các điều kiện:

175

trong đó: Nj,0 lấy bằng vế phải của các điều kiện (I.6) và (I.7); Qb,j,0 lấy bằng vế phải của các điều kiện (I.3) và (I.4);

trực tiếp theo số liệu nghiên cứu thực nghiệm. 176

Phụ lục K

(tham khảo) Xét đến cốt thép hạn chế biến dạng ngang khi tính toán các cấu kiện chịu nén lệch tâm theo mô hình biến dạng phi tuyến

K.1 Tính toán chịu nén lệch tâm cho các cấu kiện dạng thanh làm từ bê tông nặng hoặc bê tông hạt

nhỏ với cốt thép hạn chế biến dạng ngang theo mô hình biến dạng phi tuyến cần được tiến hành theo các chỉ dẫn trong 8.1.2.7.1 đến 8.1.2.7.11 và các chỉ dẫn bổ sung trong K.2 đến K.4.

K.2 Các đặc trưng độ cứng Dij (i, j = 1, 2, 3) trong các phương trình từ (72) đến (74) để xác định biến

dạng của bê tông và cốt thép trong tiết diện thẳng góc của các cấu kiện có cốt thép hạn chế biến dạng ngang cần được xác định theo các công thức:

trong đó: Abk, Zbxk, Zbyk lần lượt là diện tích, các tọa độ trọng tâm vùng bê tông chịu nén thứ k có cốt thép hạn chế biến dạng ngang;

Các ký hiệu khác xem trong 8.1.2.7.4. Trong các công thức từ (K.1) đến (K.6) cho phép lấy Abi = 0.

dạng ngang. 177

trong đó: Rs,xy là cường độ tính toán của cốt thép lưới gia cường;

trong đó: xL lần lượt là số thanh thép, diện tích tiết diện ngang và chiều dài lưới thép (đo theo trục nх, Asx, các thanh ngoài cùng) theo một phương; yL lần lượt là số thanh thép, diện tích tiết diện ngang và chiều dài lưới thép (đo theo trục nх, Asy, các thanh ngoài cùng) theo phương kia;

Rs,xy và Rb tính bằng megapascan (MPa).

thức:

178

Phụ lục L

(quy định) Hệ số xác định mô men kháng uốn đàn dẻo của một số tiết diện

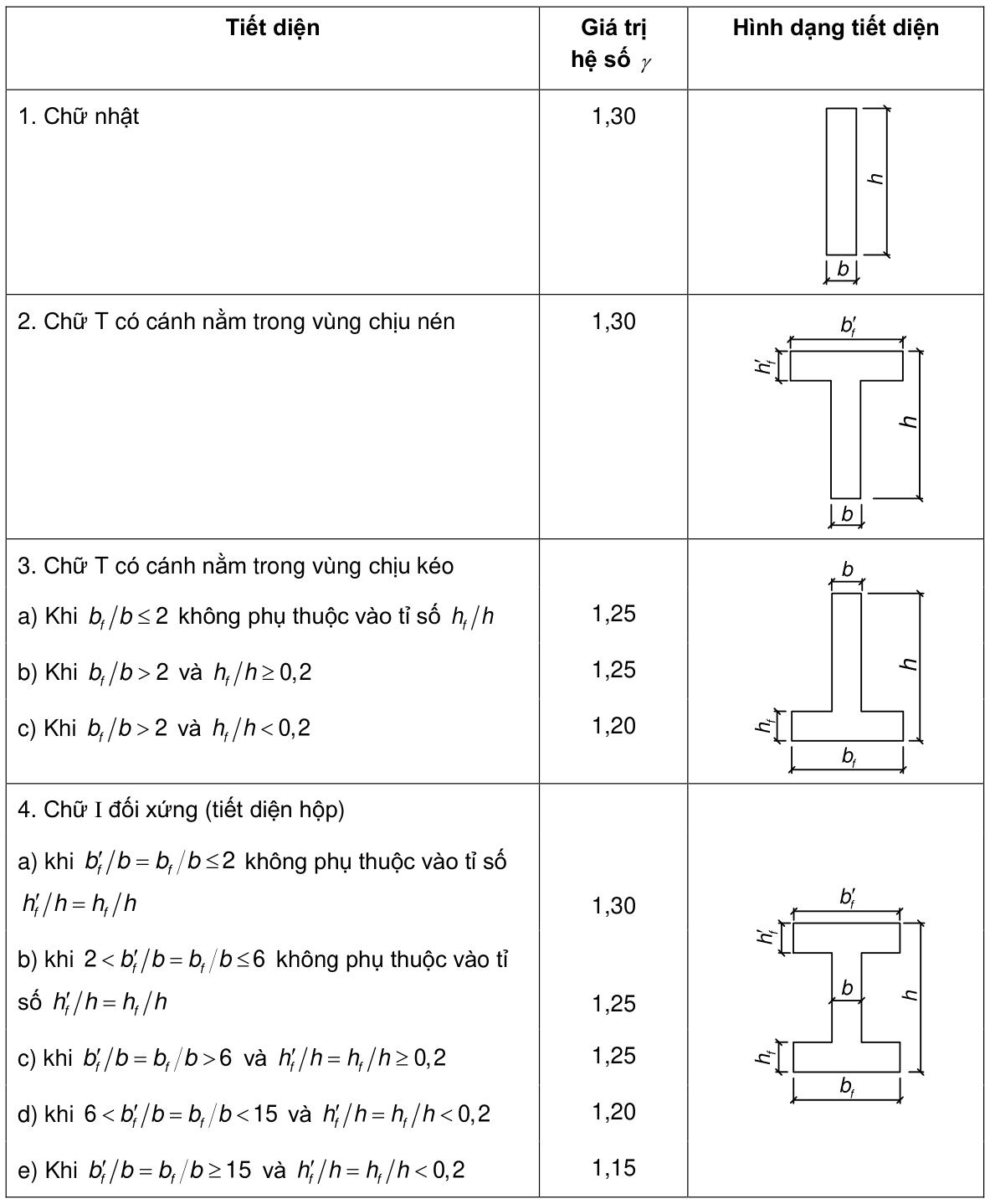

179

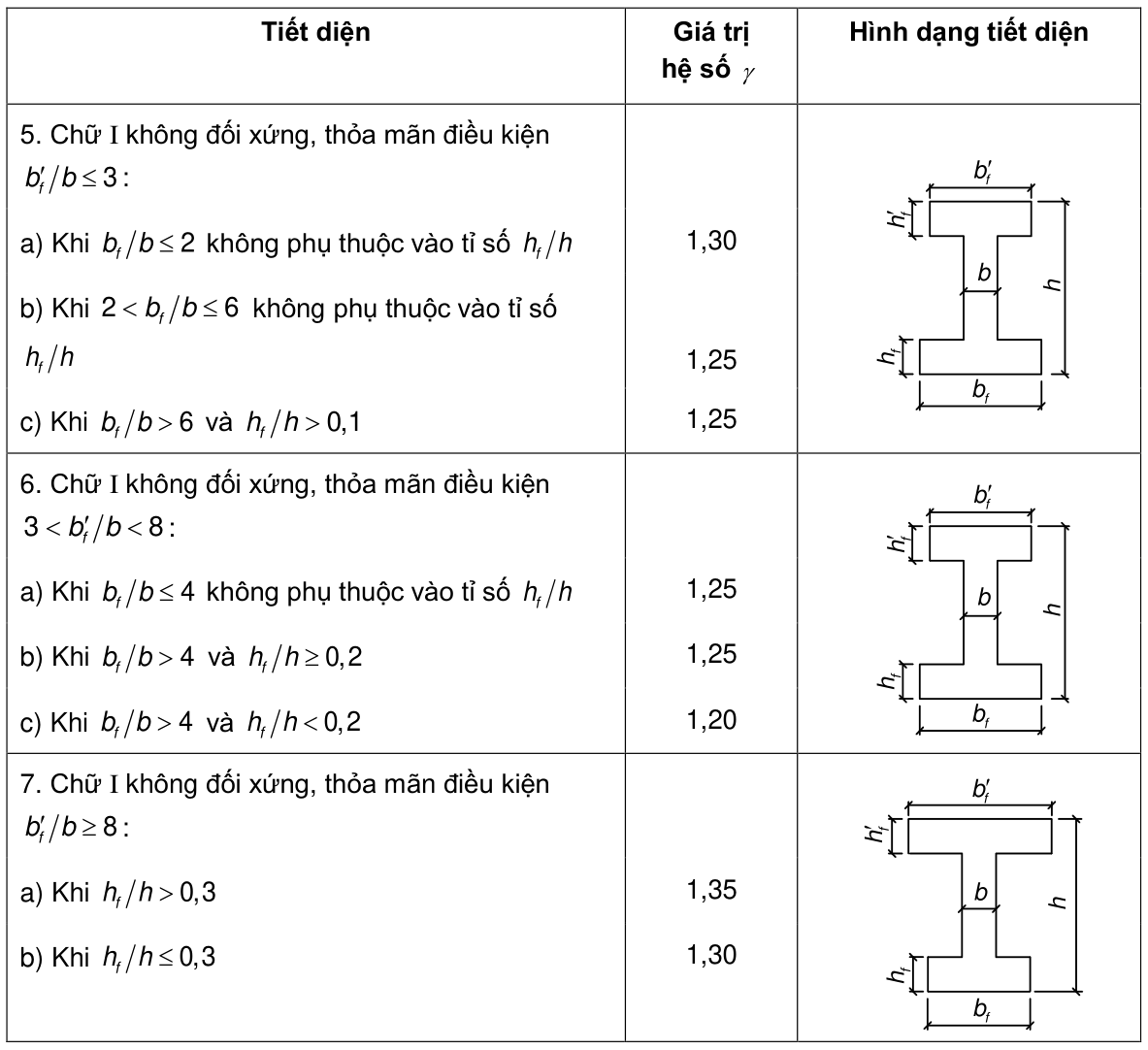

Bảng L.1 (kết thúc)

180

Phụ lục M

(quy định) Độ võng và chuyển vị của kết cấu

M.1 Phạm vi áp dụng

Phụ lục này qui định các giá trị giới hạn về độ võng và chuyển vị của kết cấu chịu lực và bao che của nhà và công trình khi tính toán theo các trạng thái giới hạn thứ hai. Phụ lục này không áp dụng cho các công trình thuỷ công, giao thông, nhà máy điện nguyên tử cũng như cột của đường dây tải điện, các thiết bị phân phối ngoài trời và các ăng ten của các công trình thông tin liên lạc.

M.2 Chỉ dẫn chung

M.2.1 Khi tính toán các kết cấu xây dựng thì độ võng (độ vồng) hoặc chuyển vị cần phải thoả mãn điều kiện:

trong đó: f là độ võng (độ vồng) hoặc chuyển vị của các cấu kiện (hay toàn bộ kết cấu) được xác định có kể đến các yếu tố có ảnh hưởng đến các giá trị của chúng theo M.3; u^{f là độ võng (độ vồng) hoặc chuyển vị giới hạn được qui định trong M.4.} Việc tính toán cần được thực hiện xuất phát từ các yêu cầu về:

a) Công nghệ (đảm bảo điều kiện sử dụng bình thường của các thiết bị công nghệ, các thiết bị nâng chuyển, các dụng cụ đo đạc và kiểm tra, v.v...);

b) Cấu tạo (đảm bảo sự toàn vẹn của các cấu kiện tiếp giáp với nhau và các mối nối của chúng, đảm bảo độ nghiêng qui định);

c) Tâm sinh lý (ngăn ngừa các tác động có hại và cảm giác không thoải mái khi kết cấu dao động);

d) Thẩm mỹ - tâm lý (đảm bảo có ấn tượng tốt về hình dáng bên ngoài của kết cấu, loại trừ các cảm giác sợ nguy hiểm). Khi tính toán, mỗi yêu cầu trên cần được thoả mãn riêng biệt không phụ thuộc lẫn nhau. Các hạn chế về dao động của kết cấu cần được xác định phù hợp với các yêu cầu nêu trong M.3.4.

M.2.2 Các trường hợp tính toán mà trong đó cần xác định độ võng, chuyển vị và các tải trọng tương ứng với chúng, cũng như các yêu cầu liên quan đến độ vồng thi công được nêu trong M.3.5.

M.2.3 Độ võng của các cấu kiện kết cấu theo các yêu cầu thẩm mỹ - tâm lý không cần phải hạn chế 181

nếu chúng bị khuất không nhìn thấy, hoặc không làm xấu đi hình dáng bên ngoài của kết cấu (ví dụ: mái mỏng, mái đua nghiêng, kết cấu có thanh cánh hạ treo hoặc nâng cao). Độ võng theo các yêu cầu kể trên cũng không cần phải hạn chế đối với cả kết cấu sàn tầng và sàn mái trên các phòng có người lui tới trong thời gian không lâu (ví dụ như trạm biến thế và gác mái).

CHÚ THÍCH: Đối với tất cả các dạng mái thì sự toàn vẹn của lớp phủ mái cần được đảm bảo bằng các biện pháp cấu tạo (ví dụ: sử dụng cơ cấu bù trừ hoặc tạo tính liên tục cho các cấu kiện của mái mà không phải bằng cách tăng độ cứng của các cấu kiện chịu lực.

M.2.4 Đối với cấu kiện mái cần phải đảm bảo sao cho khi tính cả độ võng của chúng thì độ dốc của

tiêu chuẩn khác).

M.2.5 Hệ số động lực đối với các tải trọng xe tải, xe tải điện, cần trục kiểu cầu (cầu trục) và cần trục treo lấy bằng 1.

M.3 Xác định độ võng và chuyển vị

M.3.1 Khi xác định độ võng và chuyển vị cần phải kể đến tất cả các yếu tố chính ảnh hưởng đến giá trị của chúng (biến dạng không đàn hồi của vật liệu, sự hình thành vết nứt, kể đến sơ đồ biến dạng, các kết cấu liền kề, độ mềm của các nút và nền). Khi có đủ cơ sở, có thể không cần tính đến một số yếu tố nào đó hoặc tính đến bằng phương pháp gần đúng.

M.3.2 Đối với các kết cấu dùng loại vật liệu có tính từ biến thì cần phải kể đến sự tăng độ võng theo thời gian. Khi hạn chế độ võng theo yêu cầu tâm sinh lý thì chỉ kể đến từ biến ngắn hạn xuất hiện ngay sau khi đặt tải, còn theo yêu cầu công nghệ và cấu tạo (trừ khi tính toán kể đến tải trọng gió), thẩm mỹ

- tâm lý thì kể đến từ biến toàn phần.

M.3.3 Khi xác định độ võng (ngang) của cột nhà một tầng và của trụ cầu cạn do tải trọng ngang của cần trục cần chọn sơ đồ tính của cột (trụ) có kể đến điều kiện liên kết với giả thiết :

sàn mái không tạo thành miếng cứng trong mặt phẳng ngang, cần kể đến độ mềm theo phương ngang của gối tựa này);

M.3.4 Khi trong nhà và công trình có các thiết bị công nghệ và vận chuyển gây dao động cho các kết cấu xây dựng, cũng như có các nguồn rung động khác, thì giá trị giới hạn của chuyển vị rung, vận tốc rung và gia tốc rung cần phải lấy theo các yêu cầu về độ rung tại chỗ làm việc và chỗ ở trong các tiêu chuẩn liên quan. Khi có các thiết bị và dụng cụ độ chính xác cao nhạy với dao động của kết cấu mà chúng đặt trên đó thì giá trị giới hạn của chuyển vị rung, vận tốc rung và gia tốc rung cần phải xác định phù hợp với các điều kiện kỹ thuật riêng.

M.3.5 Trường hợp tính toán mà trong đó cần xác định độ võng, chuyển vị và các tải trọng tương ứng phải được chọn tuỳ thuộc vào việc tính toán được thực hiện theo các yêu cầu nào. 182

Trường hợp tính toán được đặc trưng bởi sơ đồ tính toán của kết cấu, loại tải trọng, giá trị của các hệ số điều kiện làm việc và các hệ số độ tin cậy, số các trạng thái giới hạn được xét đến trong trường hợp tính toán đó. Nếu việc tính toán được thực hiện theo các yêu cầu về công nghệ thì trường hợp tính toán cần phải phù hợp với tác động của các tải trọng gây ảnh hưởng đến sự làm việc của các thiết bị công nghệ. Nếu việc tính toán được thực hiện theo các yêu cầu về cấu tạo thì trường hợp tính toán cần phải phù hợp với tác động của các tải trọng gây ra các hư hỏng của các cấu kiện liền kề do độ võng và chuyển vị quá lớn. Nếu việc tính toán được thực hiện theo các yêu cầu về tâm sinh lý thì trường hợp tính toán cần phải phù hợp với trạng thái liên quan đến dao động của kết cấu và khi đó phải kể đến các tải trọng gây ảnh hưởng đến dao động của kết cấu được quy định trong Phụ lục này và các tiêu chuẩn liên quan khác nêu trong M.3.4. Nếu việc tính toán được thực hiện theo các yêu cầu về thẩm mỹ - tâm lý thì trường hợp tính toán cần cần phải phù hợp với tác động của các tải trọng thường xuyên và tạm thời dài hạn. Đối với các kết cấu mái và sàn tầng được thiết kế với độ vồng thi công thì khi hạn chế độ võng theo các yêu cầu về thẩm mỹ - tâm lý, độ võng theo phương đứng xác định được cần phải giảm đi một đại lượng bằng giá trị độ vồng thi công đó.

M.3.6 Độ võng của các cấu kiện của sàn tầng và mái theo các yêu cầu về cấu tạo không được vượt quá khoảng cách (khe hở) giữa mặt dưới của các cấu kiện đó và mặt trên (đỉnh) của tường ngăn, vách kính, khuôn cửa sổ, cửa đi và các bộ phận khác dưới các cấu kiện chịu lực. Khe hở giữa mặt dưới của các cấu kiện của mái, sàn tầng và mặt trên của tường ngăn nằm dưới các cấu kiện đó, thông thường, không được vượt quá 40 mm. Trong những trường hợp khi việc thực hiện các yêu cầu trên liên quan đến sự tăng độ cứng của sàn tầng và mái thì phải sử dụng các biện pháp cấu tạo để tránh sự tăng độ cứng đó (ví dụ không bố trí các tường ngăn ngay dưới dầm chịu uốn mà bố trí ở bên cạnh nó).

M.3.7 Trong trường hợp giữa các tường có tường ngăn chịu lực (với chiều cao gần bằng chiều cao tường) thì giá trị L trong mục 2a Bảng M.1 cần lấy bằng khoảng cách giữa mặt trong của các tường chịu lực (hoặc các cột) và các tường ngăn (hoặc giữa các mặt trong của các tường ngăn như trên Hình M.1).

M.3.8 Độ võng của các kết cấu vì kèo khi có đường ray của cần trục treo (Bảng M.1, mục 2d) cần lấy bằng hiệu giữa các độ võng 1f và 2f của các kết cấu vì kèo liền kề (Hình M.2).

M.3.9 Chuyển vị theo phương ngang của khung cần được xác định trong mặt phẳng của các tường và tường ngăn mà sự toàn vẹn của chúng cần được đảm bảo. Đối với các hệ khung giằng của nhà nhiều tầng có chiều cao trên 40 m thì độ nghiêng của các mảng

183

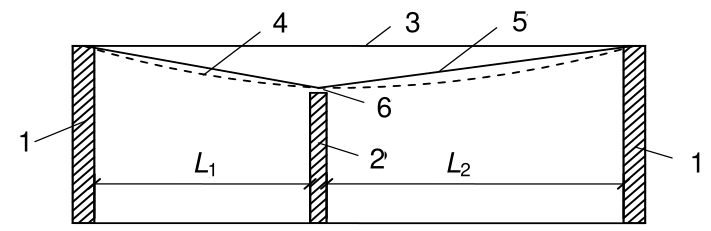

a) Có một tường ngăn

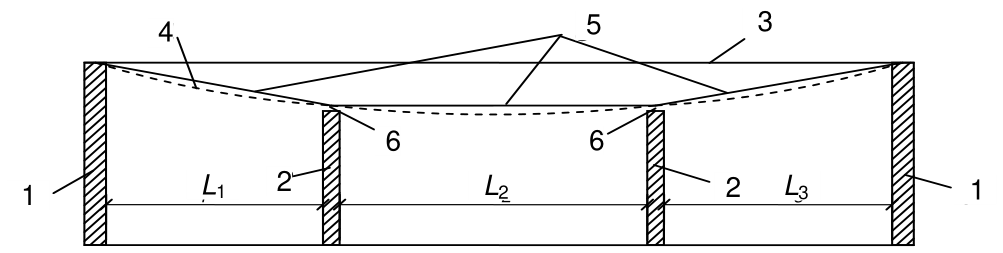

b) Có hai tường ngăn CHÚ DẪN: 1 – Tường chịu lực (hoặc cột); 4 – Sàn tầng (hoặc sàn mái) khi chịu tải trọng; 2 – Tường ngăn; 5 – Các đoạn thẳng mốc để tính độ võng; 3 – Sàn tầng (hoặc mái) trước khi chịu tải trọng; 6 – Khe hở. Hình M.1 – Sơ đồ xác định các giá trị L (L1, L2, L3) khi có tường ngăn nằm giữa các tường chịu lực

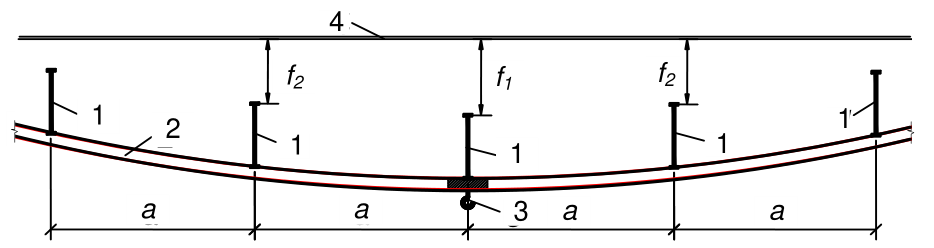

CHÚ DẪN: 1 – Kết cấu vì kèo; 3 – Cần trục treo; 2 – Dầm đỡ đường ray cần trục treo; 4 – Vị trí ban đầu của kết cấu vì kèo.

CHÚ THÍCH: f1 – Độ võng của kết cấu vì kèo chịu tải nhiều nhất; f2 – Độ võng của kết cấu vì kèo gần kết cấu vì kèo chịu tải nhiều nhất. Hình M.2 – Sơ đồ tính độ võng của kết cấu vì kèo khi có đường ray của cần trục treo 184

CHÚ DẪN: 1 – Vách cứng; 2 – Mảng tường thuộc phạm vi các tầng.

CHÚ THÍCH: Đường nét liền chỉ sơ đồ ban đầu của khung trước khi chịu tải trọng. Hình M.3 – Sơ đồ độ lệch của mảng tường thuộc phạm vi các tầng, tiếp giáp với vách cứng trong nhà khung giằng

M.4 Độ võng và chuyển vị giới hạn

M.4.1 Quy định chung

M.4.1.1 Độ võng giới hạn của các cấu kiện của kết cấu mái và sàn tầng theo các yêu cầu về công nghệ, cấu tạo và tâm sinh lý cần được tính từ trục uốn của cấu kiện tương ứng với trạng thái tại thời điểm đặt tải trọng gây ra độ võng cần tính, còn theo các yêu cầu về thẩm mỹ - tâm lý được tính từ đường thẳng nối các gối tựa của cấu kiện này (xem M.3.7).

M.4.1.2 Khoảng cách (khe hở) từ đỉnh xe con của cần trục kiểu cầu (cầu trục) đến điểm dưới cùng của kết cấu chịu lực bị võng của mái (hoặc các vật gắn với chúng) lấy không nhỏ hơn 100 mm.

M.4.1.3 Độ võng giới hạn đối với các trường hợp tính toán khác nhau được nêu trong M.4.2. Đối với các cấu kiện của kết cấu nhà và công trình mà độ võng và chuyển vị giới hạn của chúng không được đề cập trong Phụ lục này và các tiêu chuẩn khác thì độ võng và chuyển vị theo phương đứng và phương ngang do tải trọng thường xuyên, tạm thời dài hạn và tạm thời ngắn hạn không được vượt quá 1/150 nhịp hoặc 1/75 chiều dài vươn công xôn.

M.4.2 Độ võng giới hạn theo phương đứng của các cấu kiện

M.4.2.1 Độ võng giới hạn theo phương đứng của các cấu kiện và tải trọng tương ứng dùng để xác định độ võng đó được nêu trong Bảng M.1. Các yêu cầu đối với các khe hở giữa các cấu kiện liền kề được nêu trong M.3.6. 185

Bảng M.1 – Độ võng giới hạn theo phương đứng uf và tải trọng tương ứng để xác định độ võng theo phương đứng

Bảng M.1 (kết thúc) 186

187

M.4.2.2 Độ võng giới hạn theo các yêu cầu về tâm sinh lý của các cấu kiện của: sàn tầng (dầm, xà, bản), cầu thang, ban công, lôgia, các phòng trong nhà ở và nhà công cộng, cũng như của các phòng sinh hoạt của các nhà sản xuất cần xác định theo công thức:

trong đó: g là gia tốc trọng trường; p là giá trị tiêu chuẩn của tải trọng do trọng lượng người gây ra dao động, lấy theo Bảng M.2; 1^{p là giá trị tiêu chuẩn đã được giảm đi của tải trọng sàn, lấy theo Bảng 3 của TCVN 2737:1995} và Bảng M.2 trong tiêu chuẩn này; q là giá trị tiêu chuẩn của tải trọng do trọng lượng của cấu kiện đang tính và các kết cấu tựa lên nó; n là tần số gia tải khi người đi lại, lấy theo Bảng M.2; b là hệ số, lấy theo Bảng M.2.

A = 9 m2 . là diện chịu tải, 1 1p , n, b

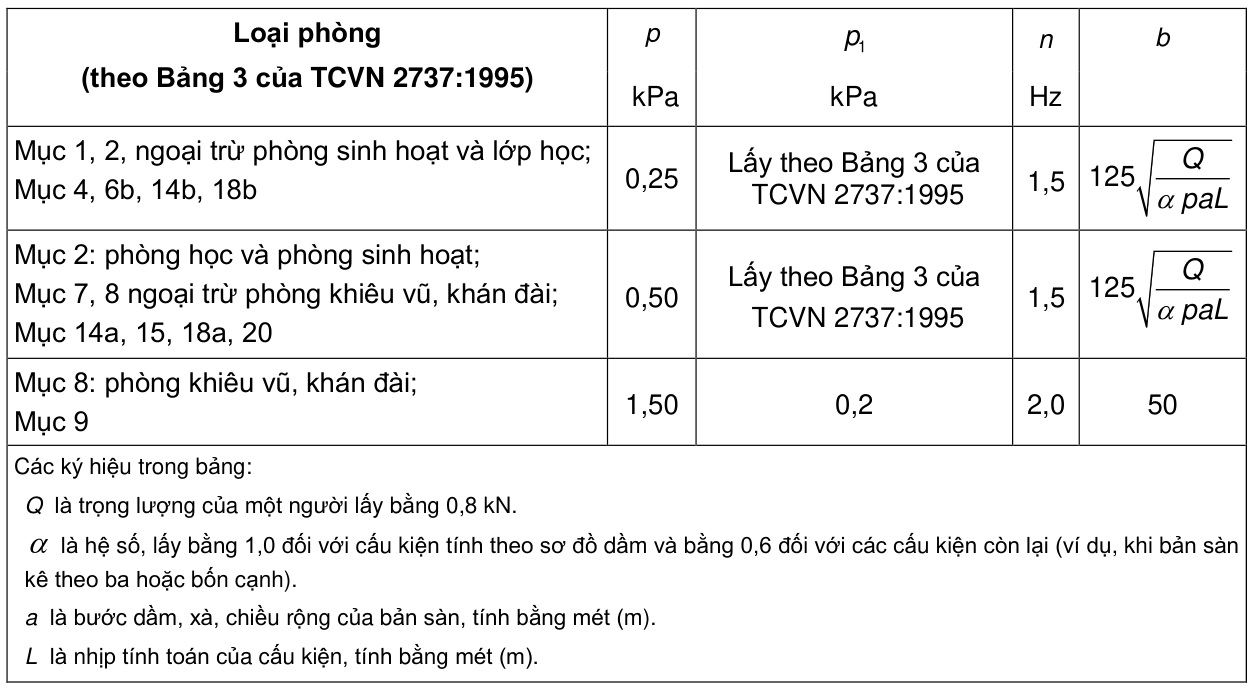

Bảng M.2 – Các hệ số p ,

188

M.4.3 Độ võng giới hạn theo phương ngang của cột và các kết cấu hãm do tải trọng cần trục

M.4.3.1 Độ võng giới hạn theo phương ngang của cột nhà có cần trục kiểu cầu (cầu trục), của trụ cầu cạn, cũng như của dầm cầu trục và của kết cấu hãm (dầm và giàn) lấy theo Bảng M.3 nhưng không nhỏ hơn 6 mm. Độ võng cần được kiểm tra tại cao độ mặt trên của đường ray cầu trục theo lực hãm xe con của một cầu trục tác dụng theo hướng cắt ngang đường đi của cầu trục, không kể đến độ nghiêng của móng.

Bảng M.3 – Độ võng giới hạn theo phương ngang uf của cột nhà có cầu trục, trụ cầu cạn, dầm cầu trục và kết cấu hãm

M.4.3.2 Độ dịch vào giới hạn theo phương ngang của đường đi cầu trục, cầu cạn ngoài trời do tải trọng theo phương ngang và tải trọng theo phương đứng đặt lệch tâm do một cầu trục gây ra (không kể đến độ nghiêng của móng) theo các yêu cầu về công nghệ lấy bằng 20 mm.

M.4.4 Chuyển vị và độ võng giới hạn theo phương ngang của nhà, các cấu kiện riêng lẻ và các gối đỡ băng tải do tải trọng gió, độ nghiêng của móng và tác động nhiệt khí hậu

M.4.4.1 Chuyển vị ngang giới hạn của nhà theo yêu cầu cấu tạo (đảm bảo sự nguyên vẹn của lớp chèn khung như tường, tường ngăn, các bộ phận của cửa đi và cửa sổ) được nêu trong Bảng M.4. Các chỉ dẫn về xác định chuyển vị nêu trong M.3.9.

M.4.4.2 Chuyển vị ngang của nhà cần được xác định có kể đến độ nghiêng (lún không đều) của móng. Khi đó tải trọng do trọng lượng của thiết bị, đồ gỗ, con người, các loại vật liệu chất kho chỉ kể đến khi các tải trọng này được chất đều lên toàn bộ tất cả các sàn của nhà nhiều tầng (có giảm đi phụ thuộc vào số tầng), trừ các trường hợp dự kiến trước phương án tải khác theo điều kiện sử dụng bình thường. Đối với nhà cao đến 40 m (và các gối đỡ băng tải bất kỳ chiều cao nào) nằm trong vùng gió I đến IV thì cho phép không cần kể đến độ nghiêng của móng do gió gây ra. 189

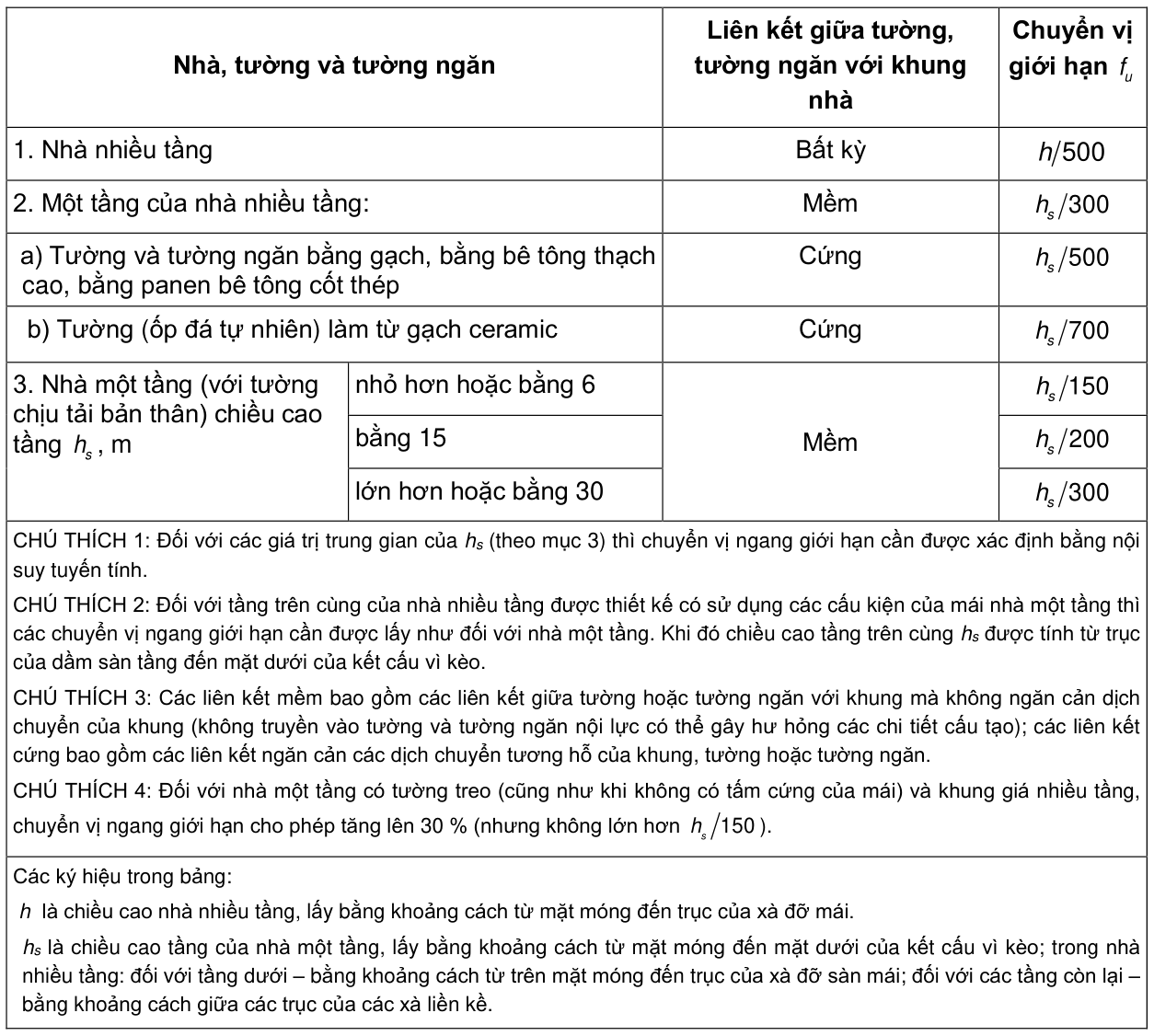

Bảng M.4 – Chuyển vị giới hạn theo phương ngang uf theo yêu cầu cấu tạo

M.4.4.3 Đối với các trạng thái giới hạn thứ hai thì các chuyển vị ngang của nhà không khung do tải trọng gió không cần giới hạn.

M.4.4.4 Độ võng giới hạn theo phương ngang theo các yêu cầu cấu tạo của trụ và xà đầu hồi, cũng

trụ hoặc panen.

M.4.4.5 Độ võng giới hạn theo phương ngang theo các yêu cầu về công nghệ của các gối đỡ băng tải

của giàn hoặc dầm.

M.4.4.6 Độ võng giới hạn theo phương ngang của cột (trụ) nhà khung do tác động của nhiệt khí hậu và lún lấy bằng:

190

trong đó sh là chiều cao một tầng, còn đối với nhà một tầng có cầu trục thì sh là chiều cao từ mặt móng đến mặt dưới của dầm cầu trục. Khi đó tác động của nhiệt độ cần lấy không kể đến sự thay đổi nhiệt độ không khí ngày đêm và chênh lệch nhiệt độ do bức xạ mặt trời. Khi xác định các độ võng theo phương ngang do tác động của nhiệt khí hậu và lún, giá trị của chúng không được cộng với độ võng do tải trọng gió và do độ nghiêng của móng.

M.4.5 Độ vồng của các cấu kiện của kết cấu sàn giữa các tầng do lực nén trước

M.4.5.1 Độ vồng giới hạn uf của các cấu kiện của sàn tầng theo các yêu cầu về cấu tạo được lấy bằng

được xác định bằng nội suy tuyến tính).

M.4.5.2 Độ vồng f cần xác định do lực nén trước, trọng lượng bản thân của các cấu kiện của sàn tầng và trọng lượng các lớp lát sàn. 191

Phụ lục N

(quy định) Các nhóm chế độ làm việc của cần trục kiểu cầu và cần trục treo

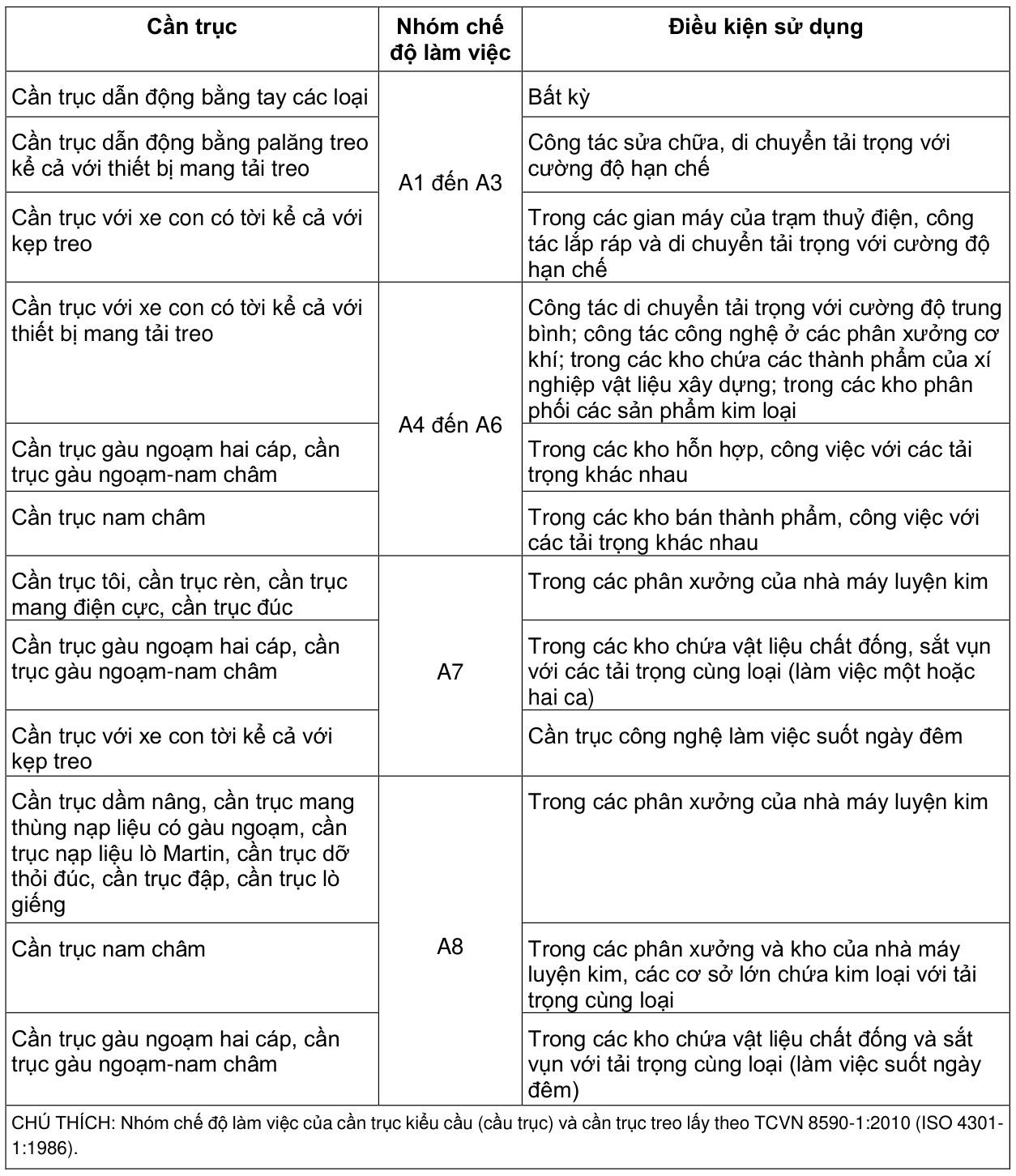

Bảng N.1 – Các nhóm chế độ làm việc của cần trục kiểu cầu (cầu trục) và cần trục treo

192

Thư mục tài liệu tham khảo [1] AS 1302-1991, Steel reinforcing bars for concrete (Thép thanh làm cốt cho bê tông) [2] ASTM A416M-06, Standard Specification for Steel Strand, Uncoated Seven-Wire for Prestressed Concrete (Yêu cầu kỹ thuật đối với cáp thép 7 sợi không vỏ bọc cho bê tông ứng suất trước) [3] ASTM A421M-10, Standard Specification for Uncoated Stress-Relieved Steel Wire for Prestressed Concrete (Yêu cầu kỹ thuật đối với dây thép không vỏ bọc, khử ứng suất cho bê tông ứng suất trước) [4] ASTM A615M-01b, Standard Specification for Deformed and Plain Carbon-Steel Bars for Concrete Reinforcement (Yêu cầu kỹ thuật đối với thanh thép các bon trơn và có gân làm cốt cho bê tông) [5] ASTM A722M-98 (2003), Standard Specification for Uncoated High-Strength Steel Bars for Prestressing Concrete (Yêu cầu kỹ thuật đối với thép thanh cường độ cao không vỏ bọc cho bê tông ứng suất trước) [6] ASTM A779M-10, Standard Specification for Steel Strand, Seven-Wire, Uncoated, Compacted, Stress-Relieved for Prestressed Concrete (Yêu cầu kỹ thuật đối với cáp thép 7 sợi, nén chặt, khử ứng suất, không vỏ bọc cho bê tông ứng suất trước) [7] ASTM A1064/1064M-10, Standard Specification for Steel Wire and Welded Wire Reinforcement, Plain, and Deformed, for Concrete (Yêu cầu kỹ thuật đối với dây thép trơn và có gân làm cốt cho bê tông) [8] BS 4449:1997, Specification for carbon steel bars for the reinforcement of concrete (Yêu cầu kỹ thuật đối với thép thanh các bon làm cốt cho bê tông) [9] BS 4449:2005, Specification for carbon steel bars for the reinforcement of concrete (Yêu cầu kỹ thuật đối với thép thanh các bon làm cốt cho bê tông) [10] BS 4486:1980, Specification for hot rolled and hot rolled and processed high tensile alloy steel bars for the prestressing of concrete (Yêu cầu kỹ thuật đối với thép hợp kim cường độ cao cán nóng và cán nóng gia công cơ nhiệt làm cốt ứng suất trước cho bê tông) [11] BS 5896:2010, High tensile steel wire and strand for the prestressing of concrete (BS 5896:2010, Dây thép và cáp thép cường độ cao ứng suất trước cho bê tông) [12] EN 10080:2005, Steel for the reinforcement of concrete – Weldable reinforcing steel – General (Thép làm cốt cho bê tông – Thép cốt hàn được – Yêu cầu chung) [13] EN 10138-1, Prestressing Steel – Part 1: General requirements (Thép ứng suất trước – Phần 1: Các yêu cầu chung) 193

[14] EN 10138-2, Prestressing Steel – Part 2: Wire (Thép ứng suất trước – Phần 2: Dây) [15] EN 10138-3, Prestressing Steel – Part 3: Strand (Thép ứng suất trước – Phần 2: Cáp) [16] EN 10138-4, Prestressing Steel – Part 4: Bars (Thép ứng suất trước – Phần 2: Thanh) [17] GB 1499-91, Hot rolled ribbed steel bars for the reinforcement of concrete (Thép thanh cán nóng có gân làm cốt cho bê tông) [18] GB 1499-2007, Hot rolled ribbed steel bars for the reinforcement of concrete (Thép thanh cán nóng có gân làm cốt cho bê tông) [19] JIS G 3109-1994 (2008), Steel bars for prestressed concrete (Thép thanh làm cốt cho bê tông ứng suất trước) [20] JIS G 3112-2010, Steel bars for concrete reinforcement (Thép thanh làm cốt cho bê tông) [21] JIS G 3532-2000, Low carbon steel wires (Dây thép các bon thấp) [22] GOST 5781-82*, Hot-rolled steel for reinforcement of reinforced concrete structures – Specifications (Thép cán nóng làm cốt cho kết cấu bê tông cốt thép – Yêu cầu kỹ thuật) [23] GOST 6727-80*, Cold-drawn low-carbon steel wire for reinforced concrete – Specifications (Dây thép các bon thấp kéo nguội làm cốt cho kết cấu bê tông cốt thép – Yêu cầu kỹ thuật). [24] GOST 7348-81*, Carbon steel wire for reinforcement of prestressed concrete constructions – Specifications (Dây thép các bon làm cốt ứng suất trước cho kết cấu bê tông) [25] GOST 10884-94, Thermomechanically hardened steel bars for reinforced concrete constructions – Specifications (Thép gia công cơ nhiệt làm cốt cho kết cấu bê tông cốt thép) [26] GOST 13840-81, Reinforced steel ropes 1×7 – Specifications (Cáp thép 7 sợi – Yêu cầu kỹ thuật) [27] GOST R 53772-2010, Reinforced steel low-relaxation 7-wire strands – Specifications (Cáp thép 7 sợi chùng thấp – Yêu cầu kỹ thuật) [28] TU 14–4–22-71, Reinforced steel ropes 1× 19 (Cáp thép 19 sợi) [29] GOST 27751-2014, Reliability for constructions and foundations – General principles (Độ tin cậy của kết cấu xây dựng và nền – Quy định chung) [30] GOST 31914-2012, High-strength heavy-weight and fine-grane concretes for situ-casting structures. Rules for control and quality assessment (Bê tông nặng và bê tông hạt nhỏ cường độ cao cho kết cấu liền khối – Nguyên tắc kiểm tra và đánh giá chất lượng) [31] GOST 32803-2014, Self-stressing concrete – General specifications (Bê tông ứng suất – Yêu cầu kỹ thuật) 194

[32] SP 20.13330.2016, Loads and actions (Tải trọng và tác động)

195
