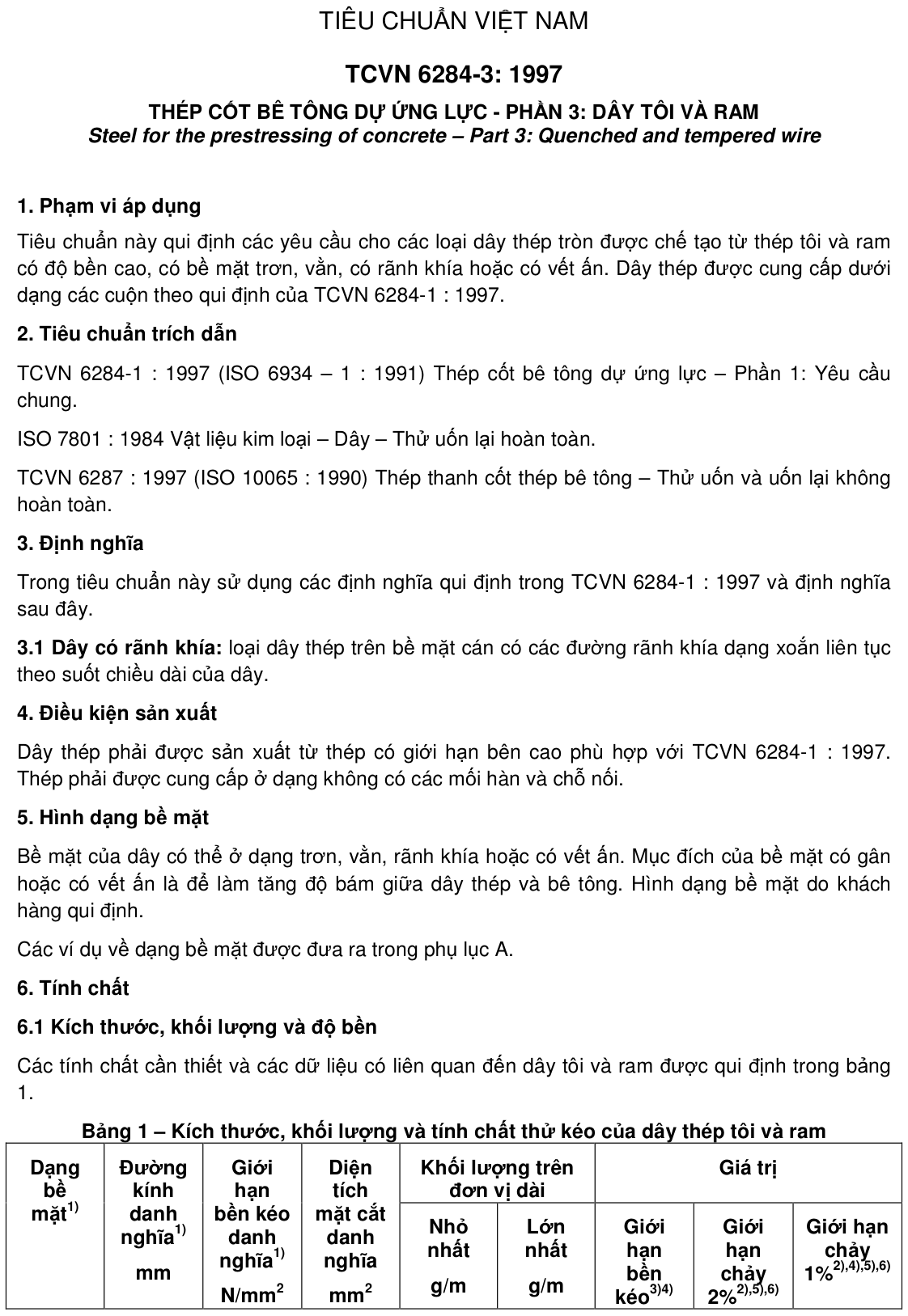

THÉP CỐT BÊ TÔNG DỰ ỨNG LỰC

- PHẦN 3: DÂY TÔI VÀ RAM

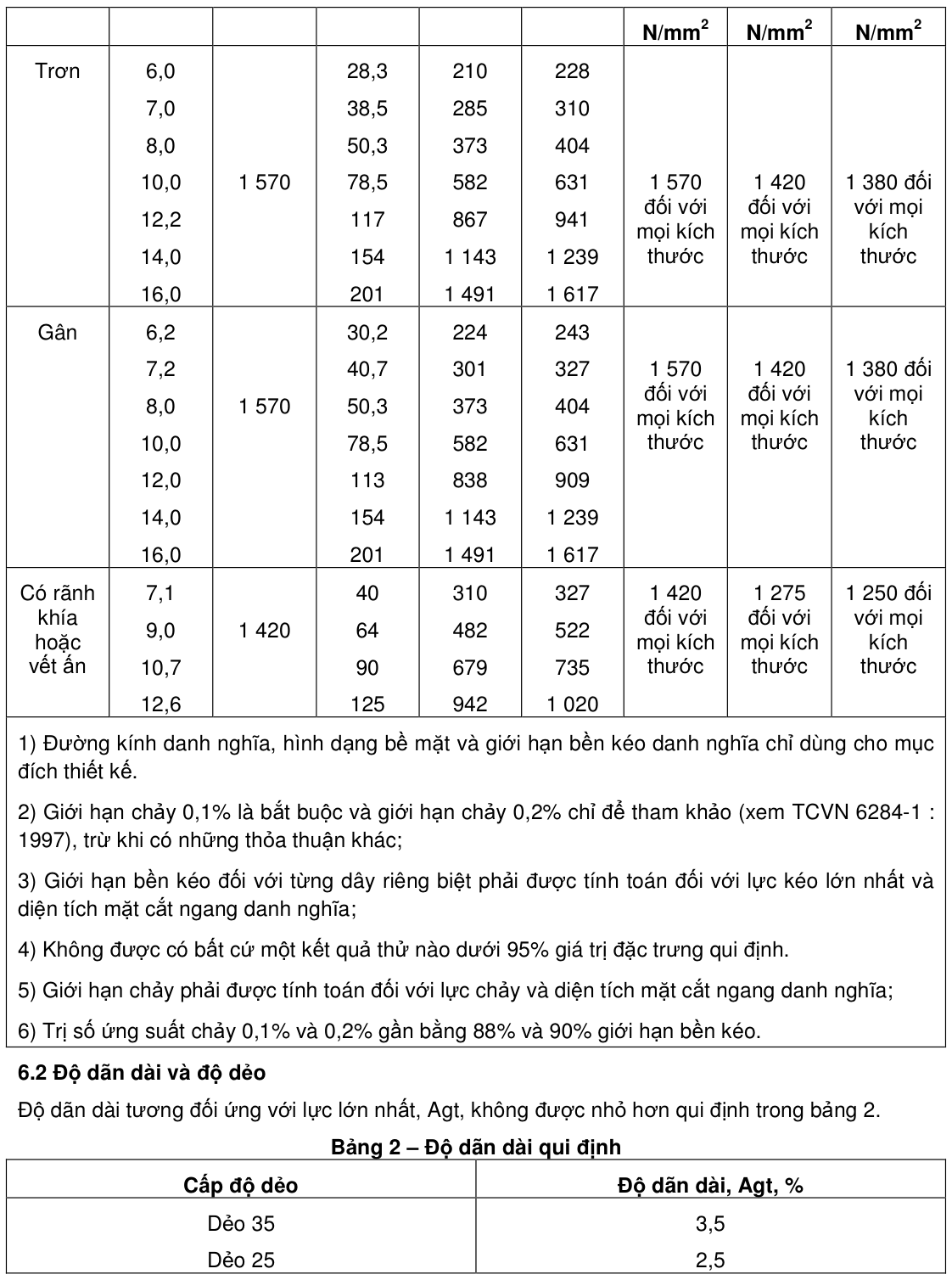

Tất cả các loại dây phải có cơ chế phá hủy dẻo với sự co thắt có thể nhìn thấy bằng mắt thường. Các loại dây có đường kính danh nghĩa đến 10 mm phải chịu được bốn lần thử uốn gập theo ISO 7801 mà không được có bất kỳ một vết rạn nứt nào nhìn thấy được.

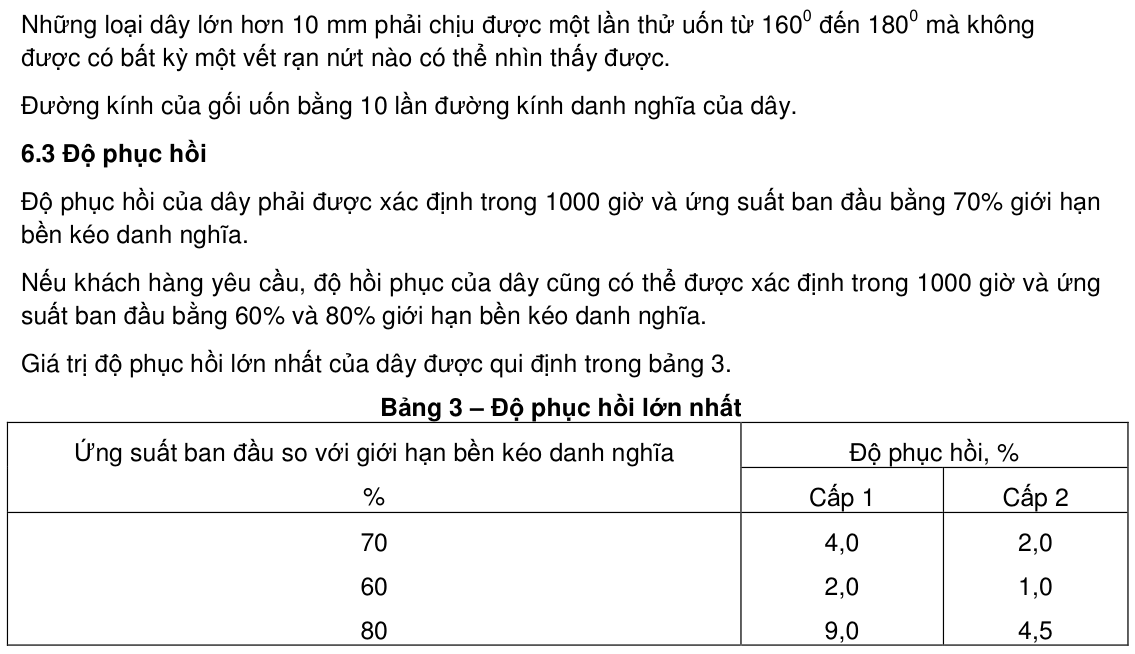

6.4 Tính chịu mỏi

Nếu khách hàng yêu cầu, vật liệu phải không bị phá hủy khi thử mỏi với 2 x 10⁶ chu kỳ giao động với ứng suất lớn nhất bằng 70% của giới hạn bền kéo danh nghĩa. Phạm vi ứng suất là 200 N/mm² đối với dây tròn trơn và 180 N/mm² đối với dây thép vằn, dây thép có rãnh khía và dây thép có vết ấn.

PHỤ LỤC A

(tham khảo) CÁC DẠNG BỀ MẶT

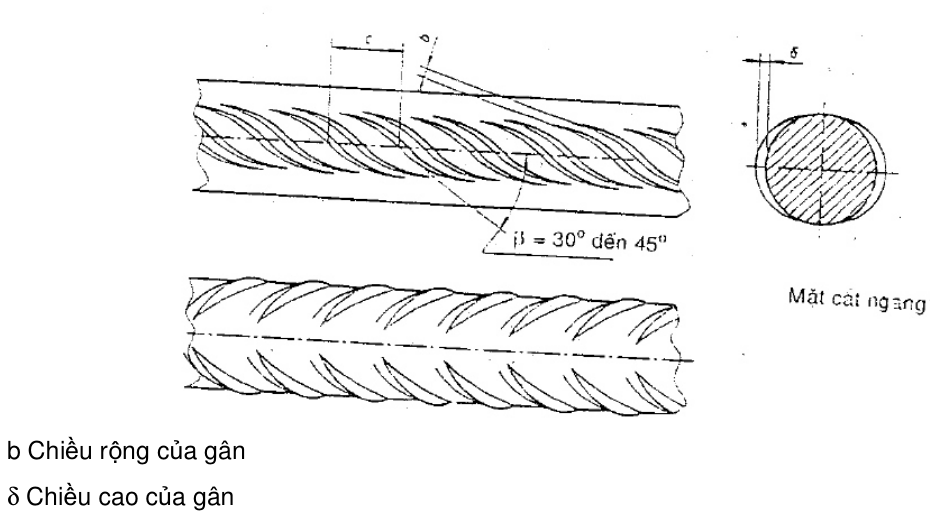

A.1 Dây thép tròn vằn tôi và ram

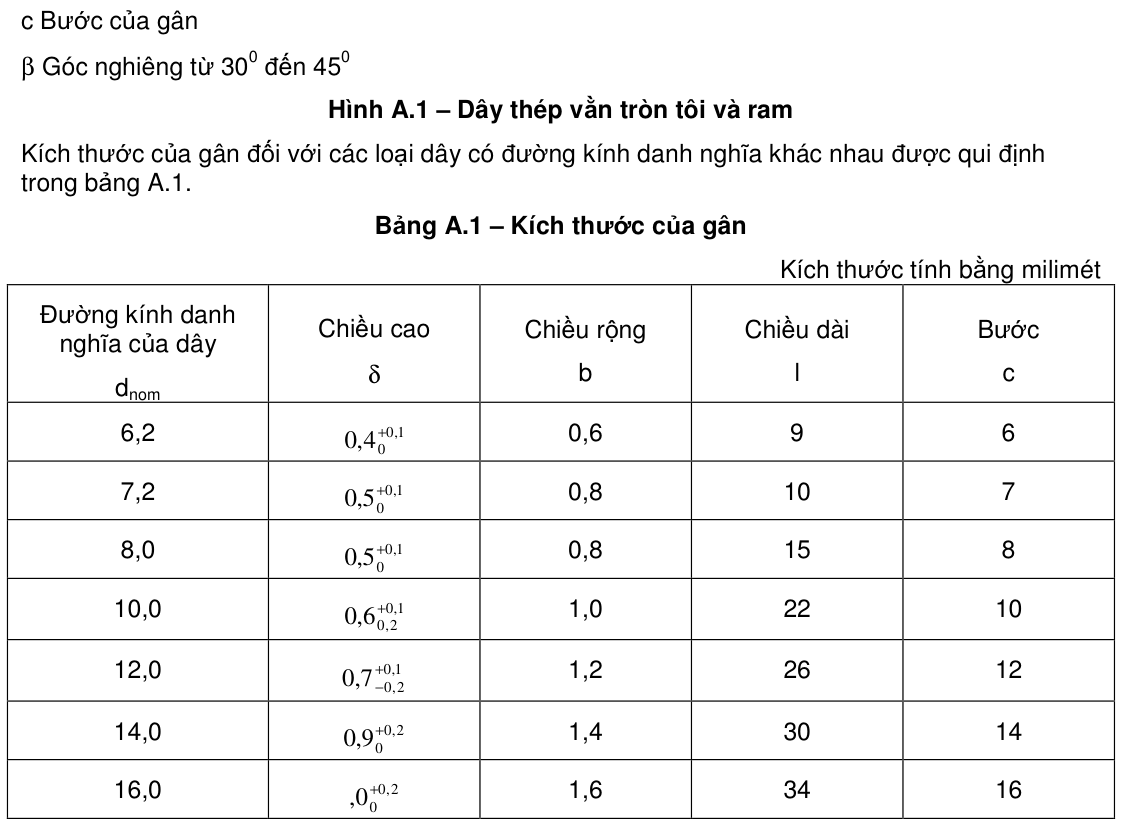

Ví dụ nêu trong hình A.1 chỉ ra cách sắp xếp các gân

Giá trị diện tích gân riêng phần Ar , nhỏ nhất đối với tất cả các loại đường kính là 0,033 và được tính theo công thức:

β là góc nghiêng của gân từ 30⁰ đến 45⁰; dnom là đường kính danh nghĩa của dây; c là bước gân (xem hình 1).

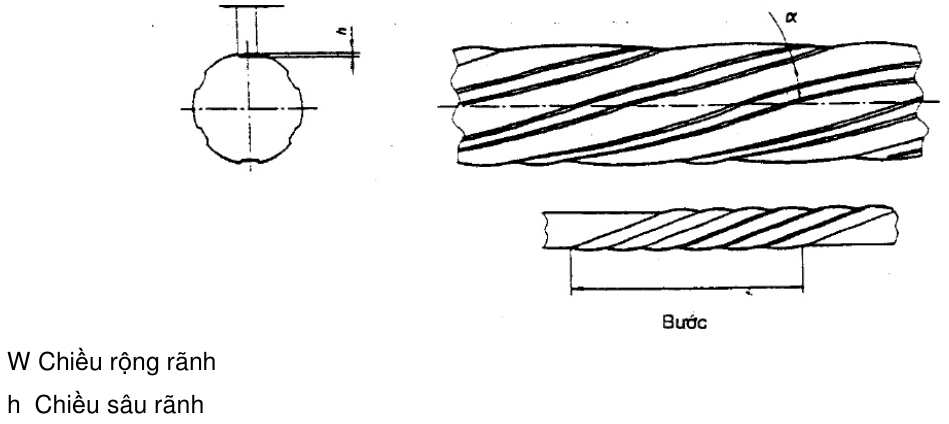

A.2 Dây có rãnh khía tôi và ram

Ví dụ nêu trong hình A.2 chỉ ra cách sắp xếp các rãnh

α Góc nghiêng của rãnh Hình A.2 – Dây thép có rãnh khía tôi và ram

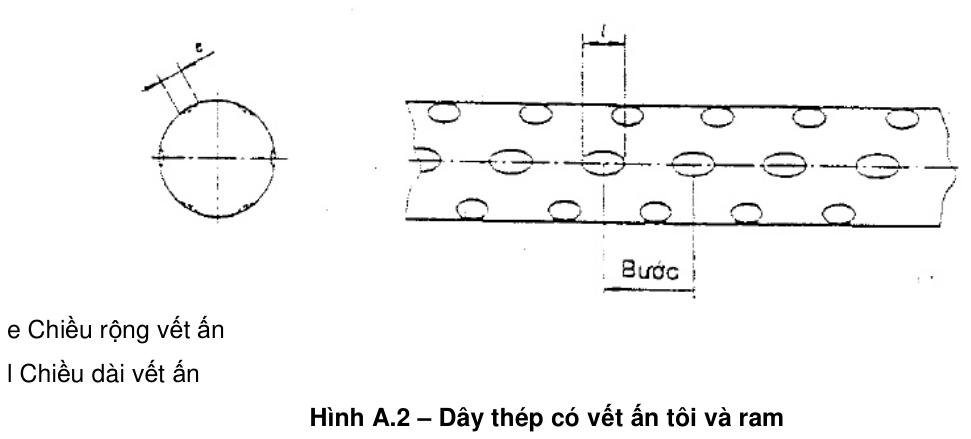

A.3 Dây có vết ấn tôi và ram

Ví dụ nêu trong hình A.3 chỉ ra cách sắp xếp các vết ấn.
