TCVN 8857:2011 — Lớp kết cấu áo đường ô tô bằng cấp phối thiên nhiên – Vật liệu, thi công và nghiệm thu

Trạng thái: Bản chuyển từ PDF trong kho Drive, đang hậu kiểm. Bảng, hình và trang có ký hiệu/bố cục phức tạp giữ bằng ảnh từ PDF; nội dung trong ảnh chưa tìm kiếm hoặc chỉnh sửa như văn bản được. Chưa đối chiếu độc lập toàn bộ với bản phát hành chuẩn.

Hồ sơ VSQI ghi còn hiệu lực (A); tra cứu ngày 13/10/2026.

Danh mục tiêu chuẩn cùng lĩnh vực.

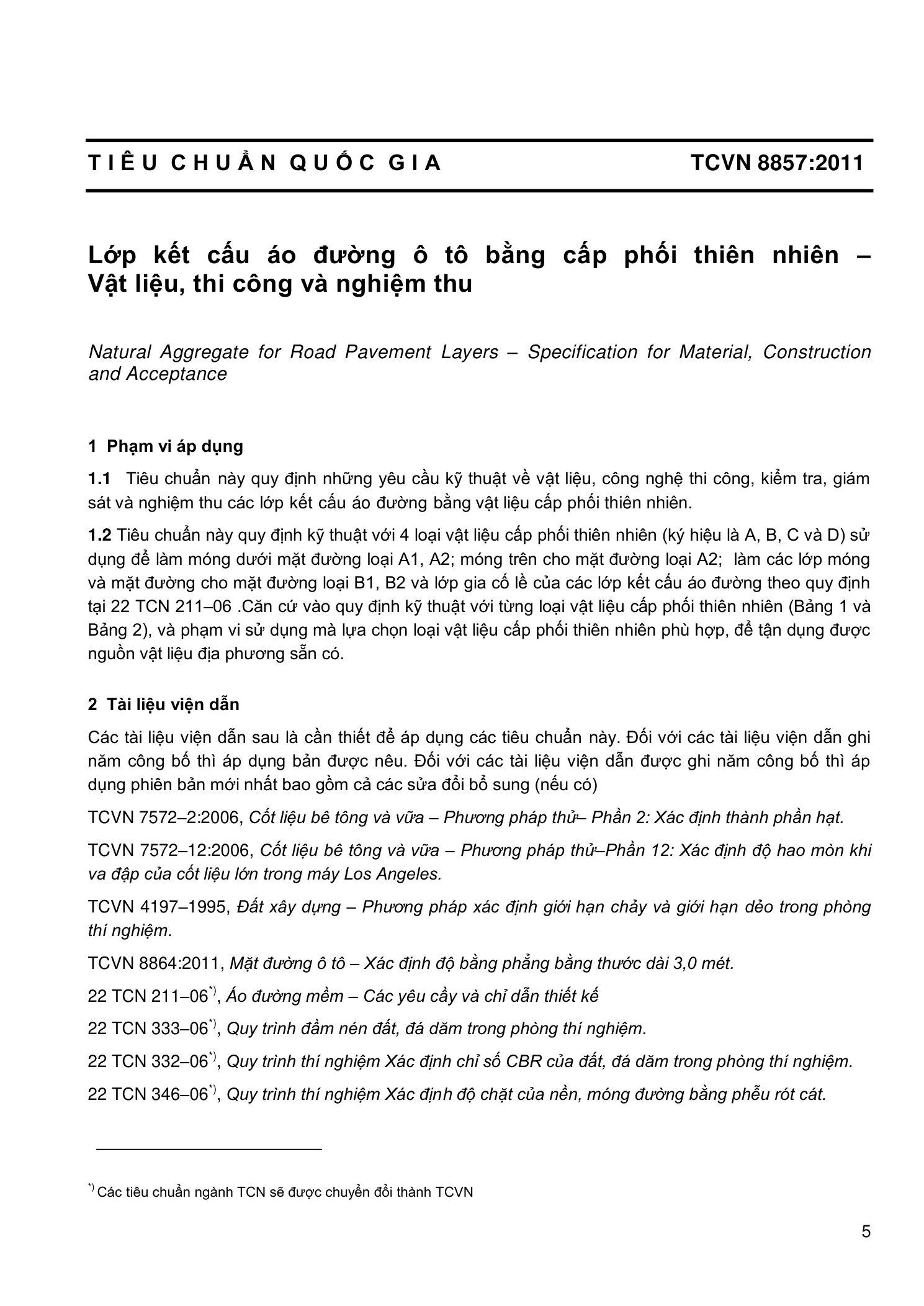

1 Phạm vi áp dụng

2 Tài liệu viện dẫn

3 Yêu cầu đối với vật liệu cấp phối thiên nhiên

3.1 Vật liệu cấp phối thiên nhiên ở đây được hiểu là một hỗn hợp vật liệu dạng hạt có sẵn trong tự

nhiên theo nguyên lý cấp phối, (hạn chế thấp nhất việc gia công nghiền).

3.2 Trường hợp sử dụng vật liệu cấp phối thiên nhiên làm lớp mặt của mặt đường loại B1, B2 thì

trên lớp mặt này phải rải lớp bảo vệ bằng cát sạn có kích cỡ 3 mm–5 mm.

3.3 Thành phần hạt: thí nghiệm theo TCVN 7572–2:2006, Phần 2: Xác định thành phần hạt. Thành

phần hạt của vật liệu cấp phối thiên nhiên phải nằm trong vùng giới hạn của đường bao cấp phối quy định ở Bảng 1.

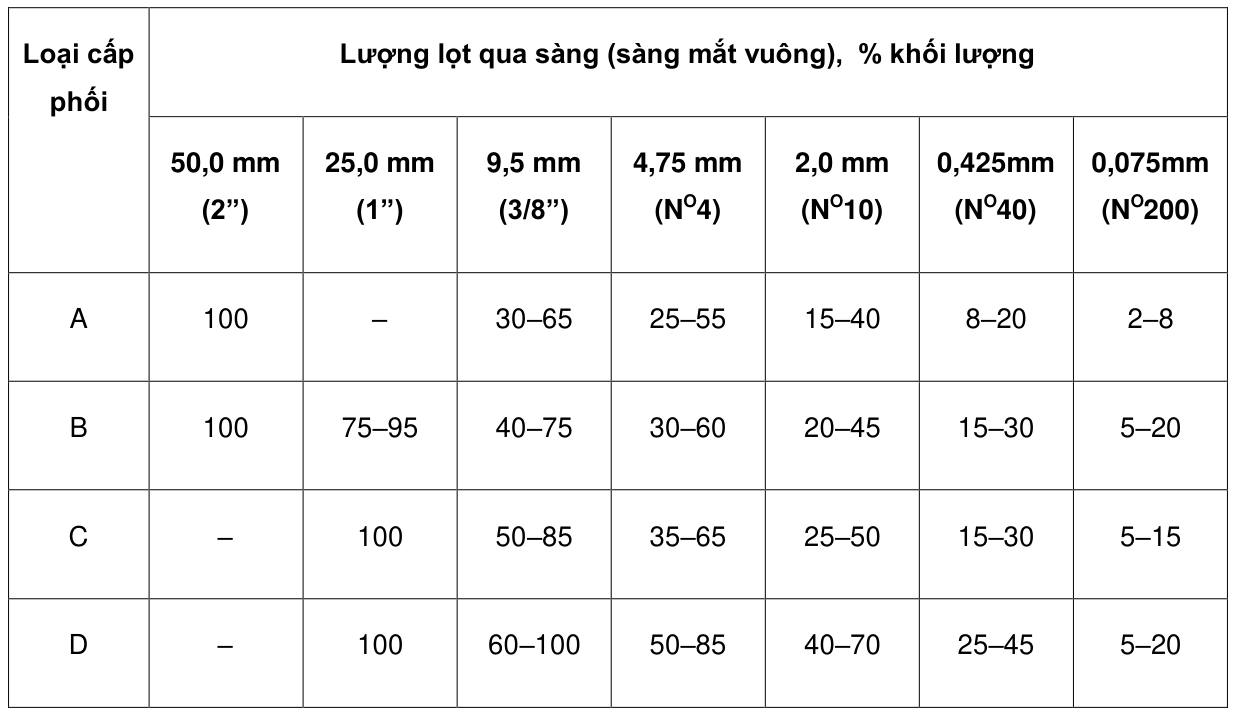

Bảng 1 . Yêu cầu về thành phần hạt của vật liệu cấp phối thiên nhiên

3.4 Các chỉ tiêu kỹ thuật của vật liệu: các chỉ tiêu kỹ thuật của vật liệu cấp phối thiên nhiên được quy

định tại Bảng 2.

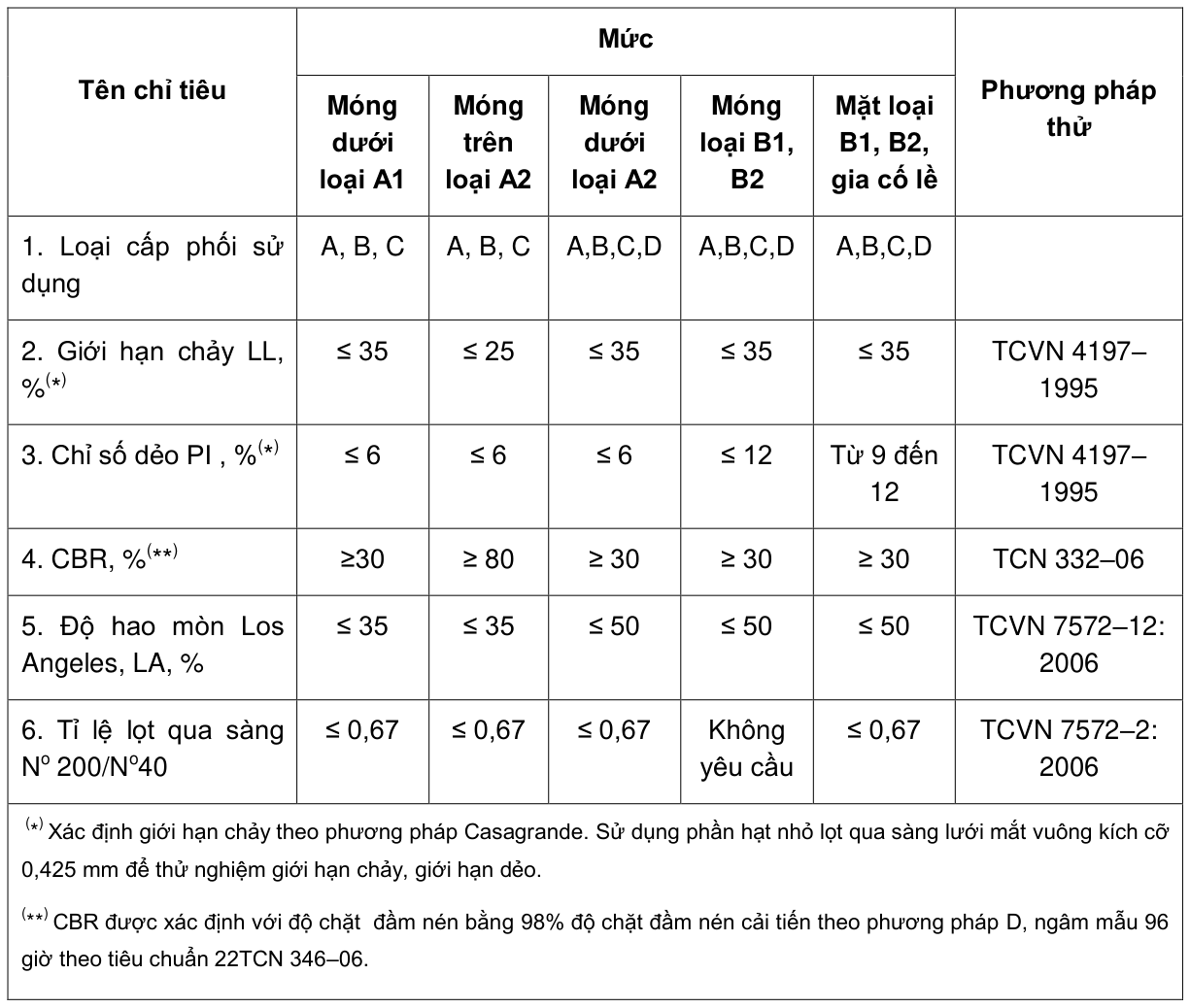

Bảng 2. Các chỉ tiêu kỹ thuật yêu cầu với vật liệu cấp phối thiên nhiên

3.5 Cấp phối thiên nhiên không được có bã thực vật và sét cục.

3.6 Khi vật liệu cấp phối thiên nhiên khai thác ra mà không đạt các yêu cầu kỹ thuật nêu tại Bảng 1 và

Bảng 2 thì phải cải thiện và lựa chọn biện pháp cải thiện sao cho thích hợp. Thường sử dụng các biện pháp cải thiện sau:

- Khi thành phần hạt nhỏ hơn hoặc bằng 2mm vượt quá giới hạn cho phép, phải sàng lọc bỏ bớt;

- Khi thành phần cấp phối thiếu cỡ hạt lớn hơn hoặc bằng 4.75mm, phải trộn thêm đá dăm hoặc sỏi cuội;

- Khi chỉ số dẻo lớn, phải trộn thêm một tỷ lệ cát hạt nhỏ hoặc trộn thêm vôi;

- Khi dùng cấp phối sông, suối không đạt chỉ số dẻo thì phải trộn thêm một tỷ lệ đất sét;

- Khi có những hạt cốt liệu ≥50mm thì phải sàng loại bỏ hoặc nghiền vỡ chúng để lọt qua sàng 50mm. 7

4 Yêu cầu thi công

4.1 Công tác chuẩn bị

4.1.1 Các lớp phía dưới (lớp đáy áo đường hay móng áo đường) phải hoàn thành và được nghiệm thu đảm bảo độ chặt, kích thước hình học, cao độ … theo yêu cầu của thiết kế trước khi thi công lớp cấp phối thiên nhiên.

4.1.2 Vật liệu cấp phối thiên nhiên phải tập kết thành đống ở bãi chứa vật liệu, tiến hành thí nghiệm kiểm tra các chỉ tiêu kỹ thuật nêu trong Điều 3, nếu đạt các yêu cầu kỹ thuật thì mới được phép vận chuyển đến mặt đường.

4.1.3 Cần thí nghiệm đầm nén để xác định giá trị độ ẩm tốt nhất và khối lượng thể tích khô lớn nhất phục vụ cho công tác lu lèn.

4.1.4 Thi công đoạn rải thử: Trước khi thi công đại trà phải tiến hành rải thử trên đoạn đường có độ dài ≥ 50m rộng tối thiểu 2,75m (chiều rộng một nửa mặt đường hoặc một làn xe). Cần tính toán để rải lớp móng đúng chiều dầy thiết kế với hệ số lèn ép K (hệ số này thông thường K=1,25–1,35 và được xác định chính xác sau khi rải thử). Xác định số lần lu lèn thích hợp với từng loại thiết bị lu và quan hệ giữa độ ẩm, số lần lu, độ chặt sau khi rải thử.

4.2 Vận chuyển cấp phối

4.2.1 Xe ô tô vận chuyển phải là xe tự hành, có thùng xe tự đổ. Dùng ô tô vận chuyển cấp phối từ bãi tập kết ra hiện trường, khi xúc lên xe ô tô nên dùng máy xúc bằng gầu, nếu dùng thủ công thì dùng sọt chuyển lên xe, không dùng xẻng hất lên xe. Khi đổ cấp phối từ xe xuống đường thì phải đổ thành đống, khoảng cách giữa các đống phải tính toán sao cho công san ít nhất để hạn chế sự phân tầng của cấp phối. Chiều cao đổ cấp phối từ xe vận chuyển xuống không lớn hơn 1m.

4.2.2 Cấp phối khi xúc và vận chuyển phải có độ ẩm thích hợp để sau khi san và lu lèn cấp phối có độ ẩm nằm trong phạm vi giá trị độ ẩm lân cận giá trị độ ẩm tốt nhất, với sai số cho phép ± 1%.

4.3 San cấp phối

4.3.1 Cấp phối khi san rải thành lớp cần đảm bảo độ ẩm; nếu khô thì phải tưới thêm nước để đảm bảo khi lu lèn cấp phối ở trạng thái độ ẩm tốt nhất. Công việc tưới nước được thực hiện như sau:

- Dùng bình hoa sen để tưới nhằm tránh các hạt nhỏ trôi đi.

- Dùng xe téc với vòi phun cầm tay chếch lên trời tạo mưa.

- Tưới trong khi san rải cấp phối để nước thấm đều.

4.3.2 Tuỳ thuộc vào phương tiện hiện có để san rải cấp phối bằng máy san hoặc máy rải ứng với chiều dầy mỗi lớp (đã lu lèn chặt) nhưng không được quá 20cm. Thao tác và tốc độ san rải sao cho tạo bề mặt bằng phẳng, không gợn sóng, không phân tầng và hạn chế số lần qua lại không cần thiết 8

của máy. Quá trình san cần đảm bảo độ dốc dọc và dộ dốc ngang thiết kế, đảm bảo thoát nước tốt khi gặp trời mưa.

4.3.3 Trong quá trình san rải cấp phối nếu thấy có hiện tượng phân tầng, gợn sóng hoặc những dấu hiệu không thích hợp thì phải tìm biện pháp khắc phục ngay. Tại khu vực có hiện tượng phân tầng, phải trộn lại hoặc thay bằng cấp phối khác nhằm bảo đảm chất lượng.

4.3.4 Trước khi rải cấp phối lớp sau, mặt của lớp dưới phải đủ ẩm để đảm bảo liên kết giữa các lớp cũng như tránh hư hỏng của các lớp mặt. Vì vậy nên tiến hành thi công ngay lớp sau khi lớp trước đã thi công đảm bảo yêu cầu kỹ thuật và được nghiệm thu theo quy định của thiết kế. Biện pháp đảm bảo độ chặt yêu cầu ở mép mặt đường do Nhà thầu đề xuất và được Chủ đầu tự chấp thuận.

4.4 Lu lèn

4.4.1 Ngay sau khi san rải cấp phối, tiến hành kiểm tra độ ẩm. Chỉ tiến hành lu lèn với độ ẩm cấp phối là độ ẩm tốt nhất với sai số cho phép trong khoảng ± 1%.

4.4.2 Trình tự lu lèn (loại lu, sơ đồ lu, số lần lu/điểm) được tiến hành trên cơ sở kết quả của đoạn rải thử. Phải sửa chữa ngay những chỗ không bằng phẳng, gợn sóng trong quá trình lu.

4.4.3 Khi đang thi công gặp trời mưa thì phải ngừng san, rải và lu lèn cấp phối, đợi tạnh mưa nước bốc hơi đến khi độ ẩm đạt độ ẩm tốt nhất mới được thi công tiếp.

4.4.4 Phải đảm bảo độ chặt lu lèn K≥ 0,98 theo thí nghiệm đầm nén cải tiến 22 TCN 333–06, phương pháp D. Với các mặt đường cấp thấp B1, B2, độ chặt lu lèn phải đảm bảo K≥ 0,95.

4.5 Bảo dưỡng

4.5.1 Đối với lớp mặt loại B1, B2 bằng cấp phối thiên nhiên thì sau khi thi công xong trong vòng từ 7 đến 14 ngày cần phải thực hiện các bước sau đây:

- Điều chỉnh cho xe chạy phân bố đều trên bề rộng phần xe chạy;

- Quét cát sạn lớp bảo vệ văng ra ngoài trở lại phần xe chạy;

- Nếu nắng khô phải tưới ẩm đều trên phần xe chạy mỗi ngày một lần.

4.5.2 Đối với lớp móng bằng cấp phối thiên nhiên:

- Nếu phải bảo đảm thông xe trên móng thì việc bảo dưỡng cũng phải được thực hiện theo quy định tại 4.5.1 (trong trường hợp này cũng nên rải cát sạn bảo vệ bề mặt, nếu thời gian chờ đợi thi công lớp trên dài hàng tháng mà vẫn phải đảm bảo giao thông với lưu lượng ≥50 xe/ngày đêm);

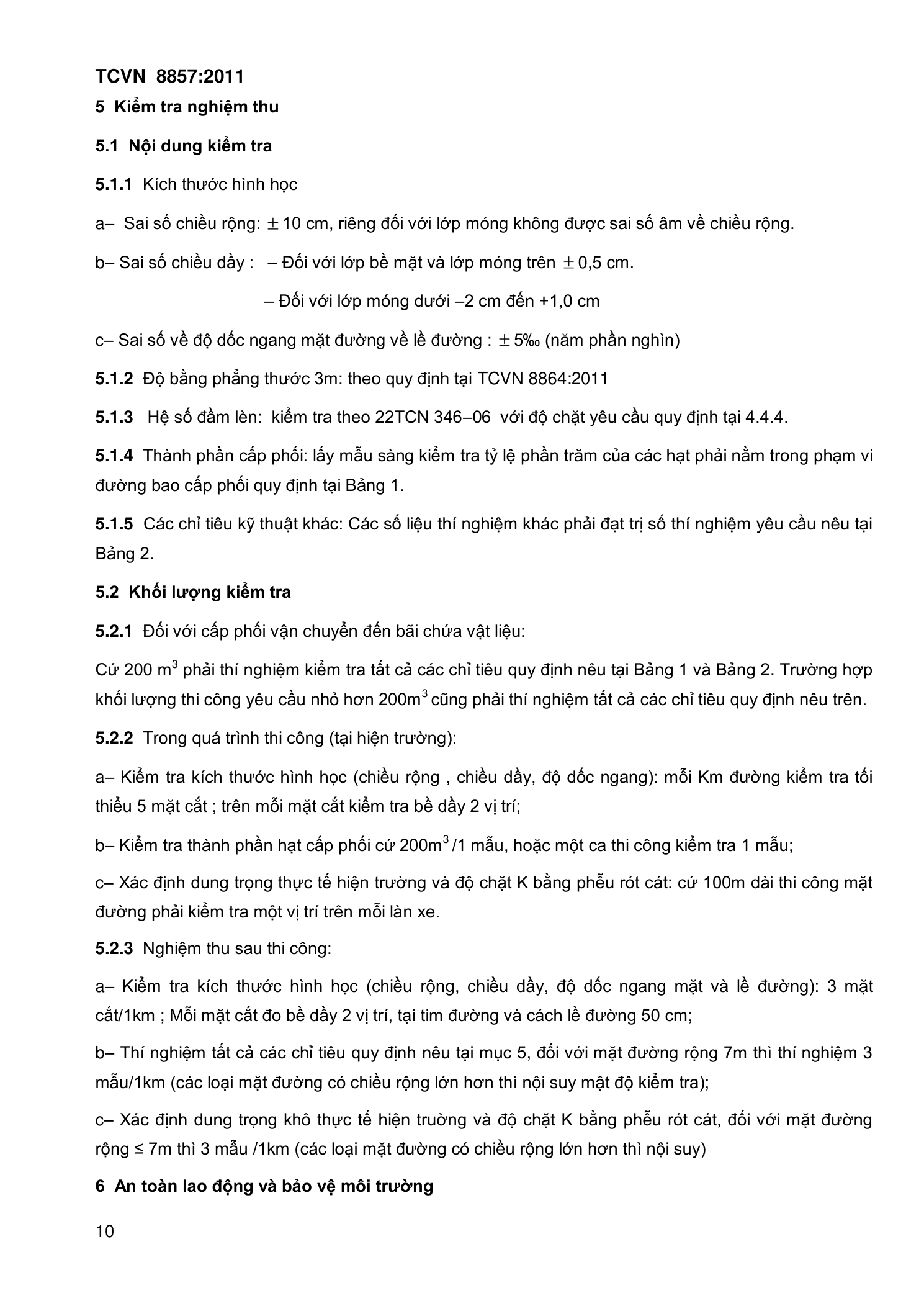

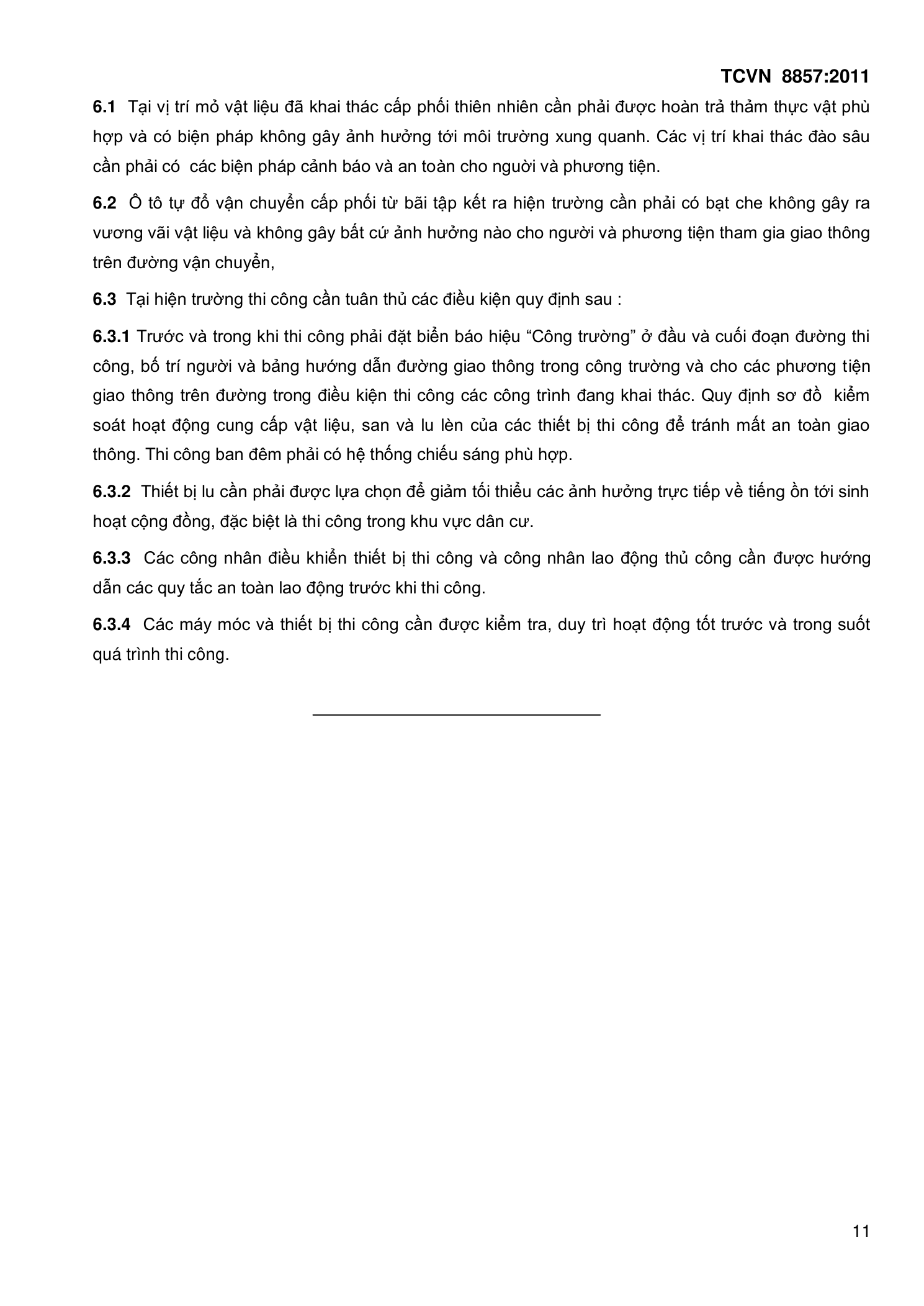

- Nếu lớp trên được thi công ngay trong vòng một tuần thì không cần làm lớp bảo vệ, việc bảo dưỡng lúc này được thực hiện bằng cách điều chỉnh xe và tưới ẩm như trên. 9
