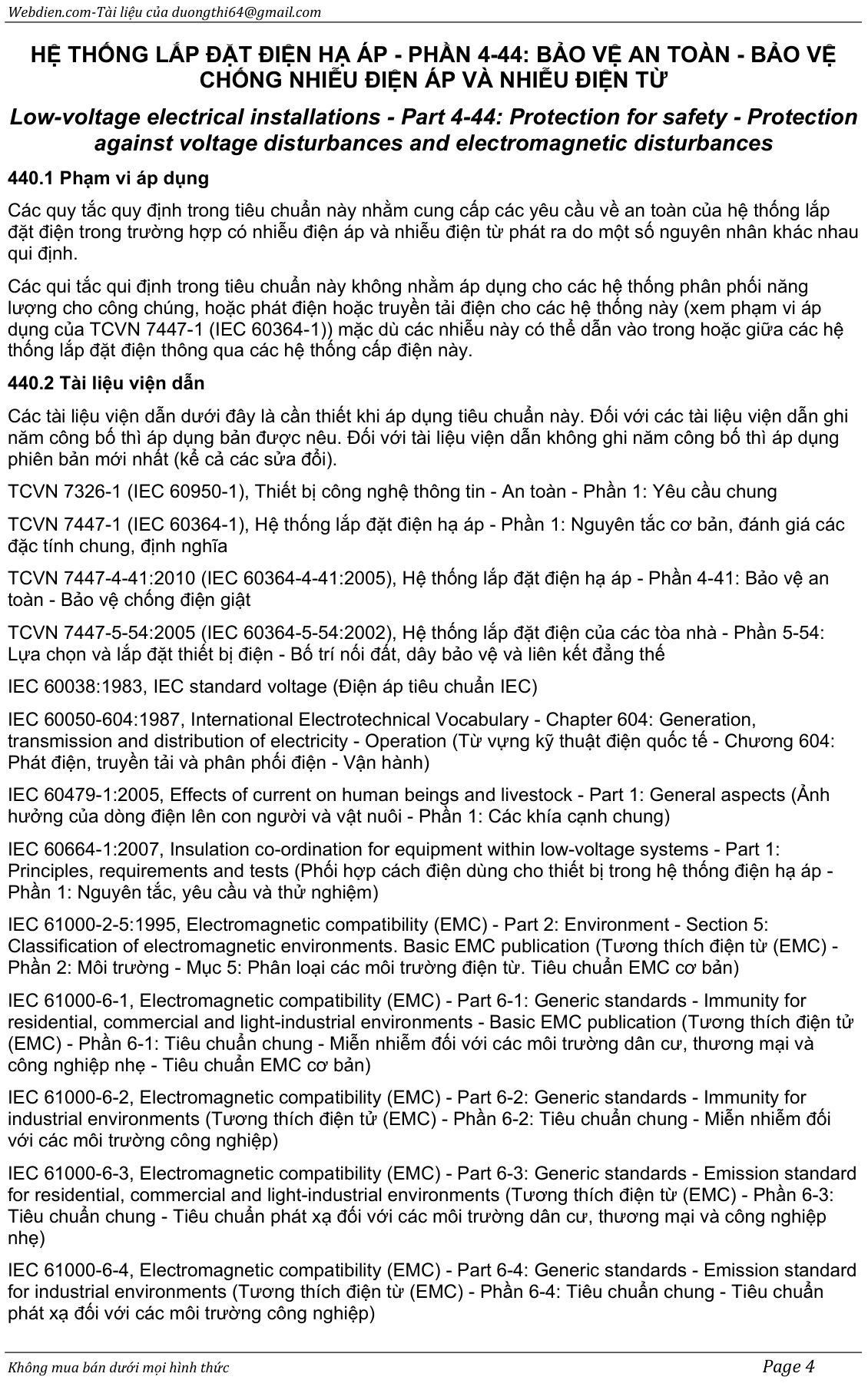

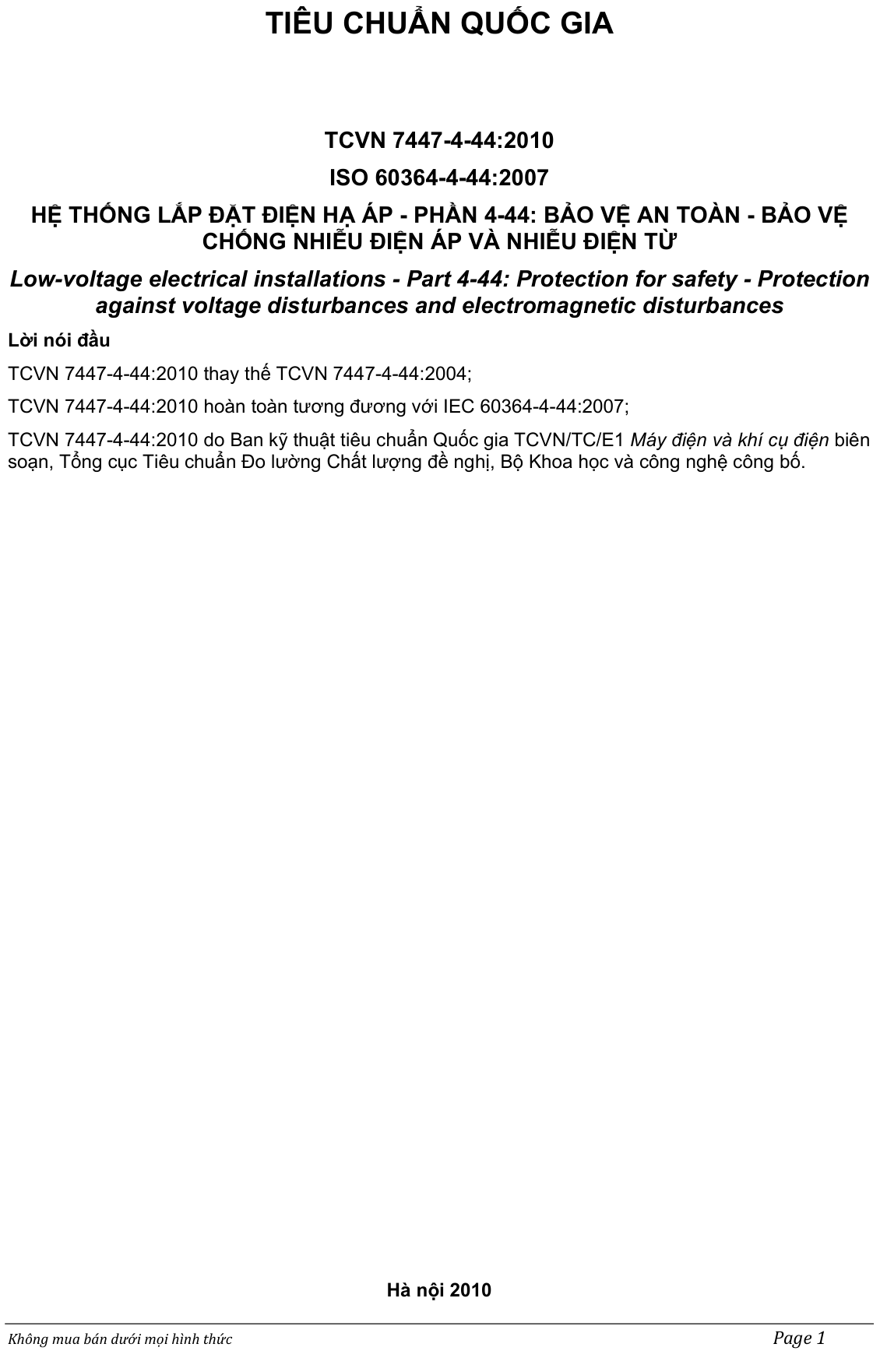

TCVN 7447-4-44:2010 — Hệ thống lắp đặt điện hạ áp - Phần 4-44: Bảo vệ an toàn - Bảo vệ chống nhiễu điện áp và nhiễu điện từ -

Trạng thái: Bản chuyển từ PDF trong kho Drive, đang hậu kiểm. Bảng, hình và trang có ký hiệu/bố cục phức tạp giữ bằng ảnh từ PDF; nội dung trong ảnh chưa tìm kiếm hoặc chỉnh sửa như văn bản được. Chưa đối chiếu độc lập toàn bộ với bản phát hành chuẩn.

Hồ sơ VSQI ghi còn hiệu lực (A); tra cứu ngày 13/10/2026.

Danh mục tiêu chuẩn cùng lĩnh vực.

Nguồn đối chiếu: PDF là bản dàn lại; chưa đối chiếu độc lập toàn bộ với bản phát hành chuẩn.

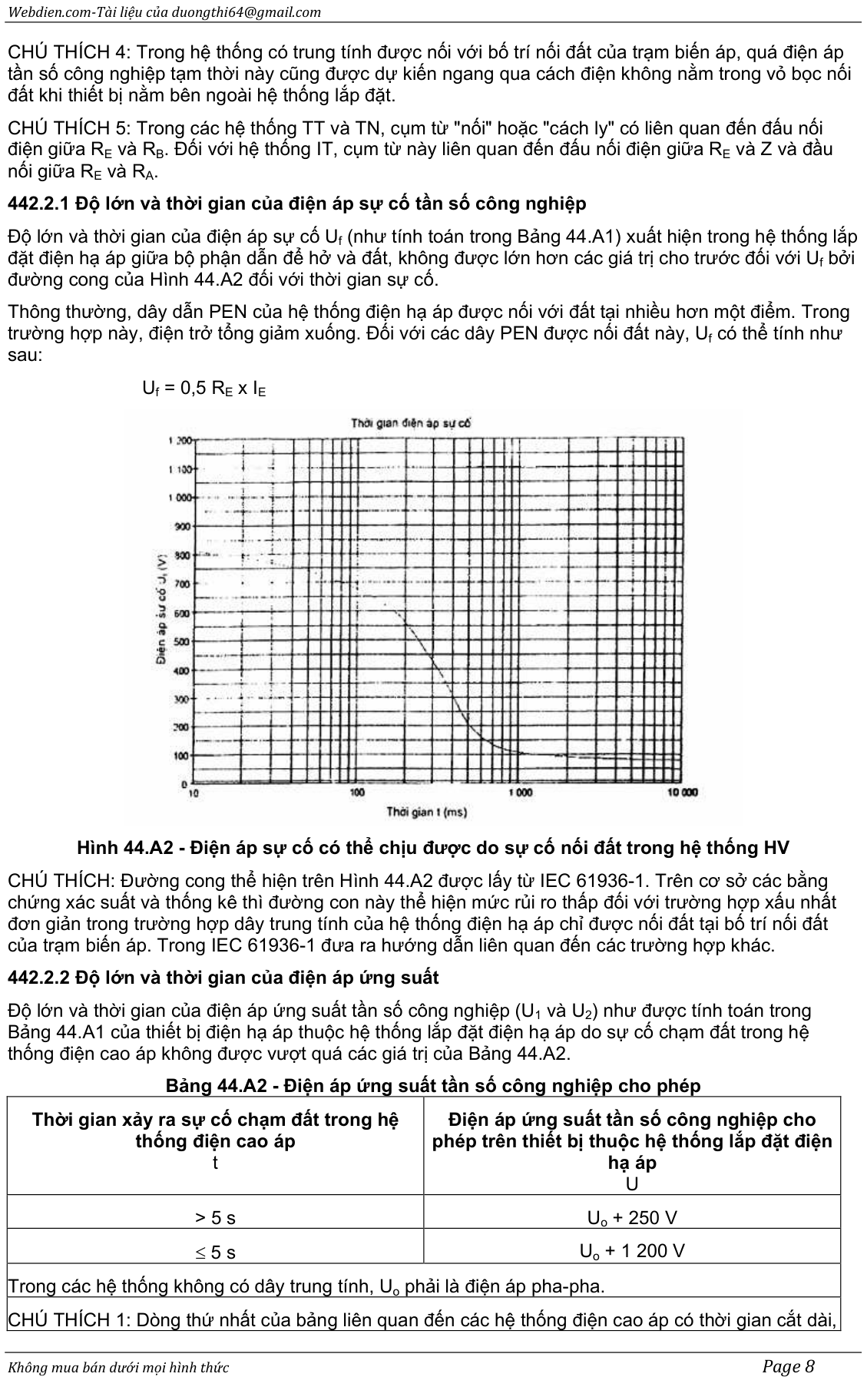

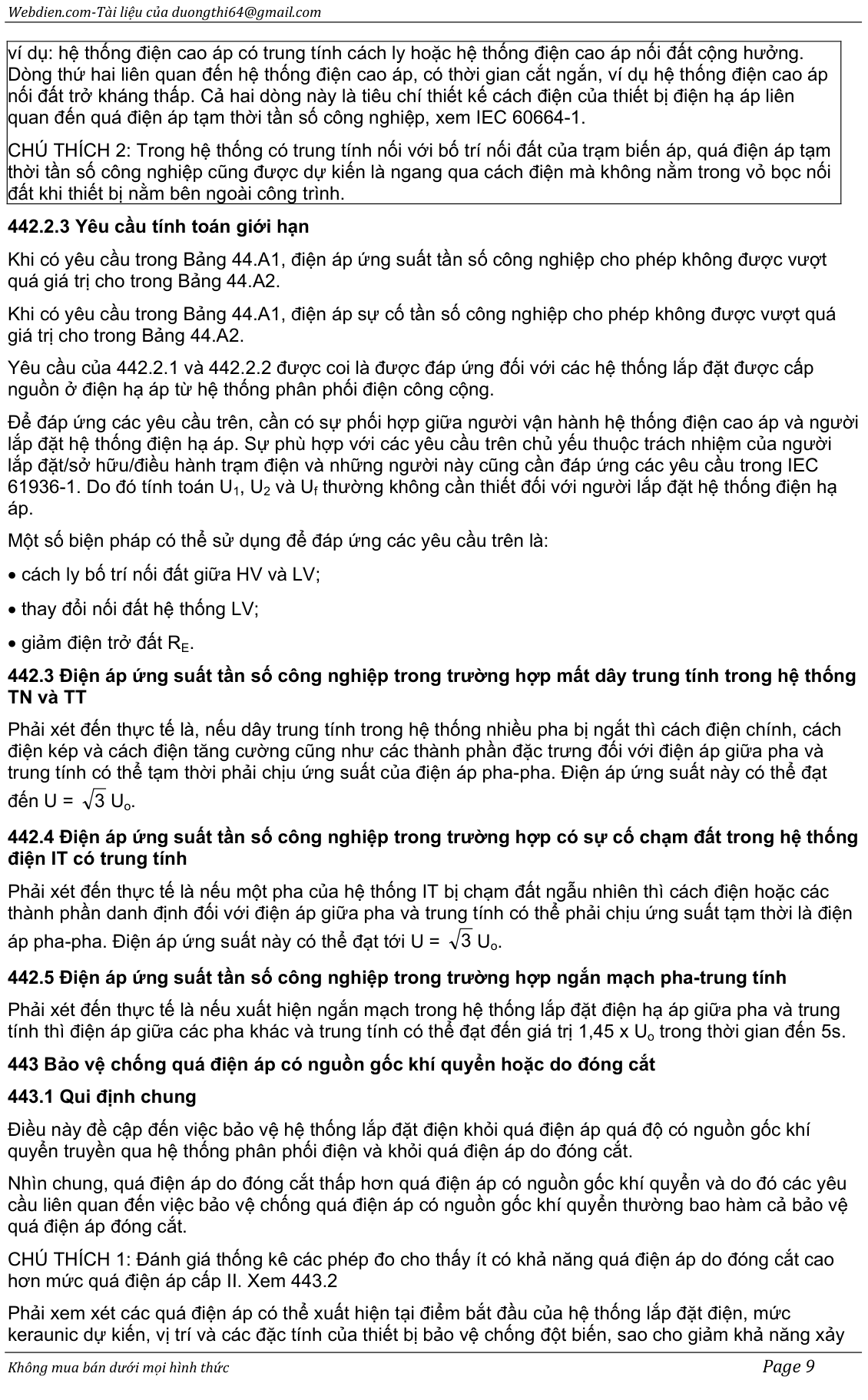

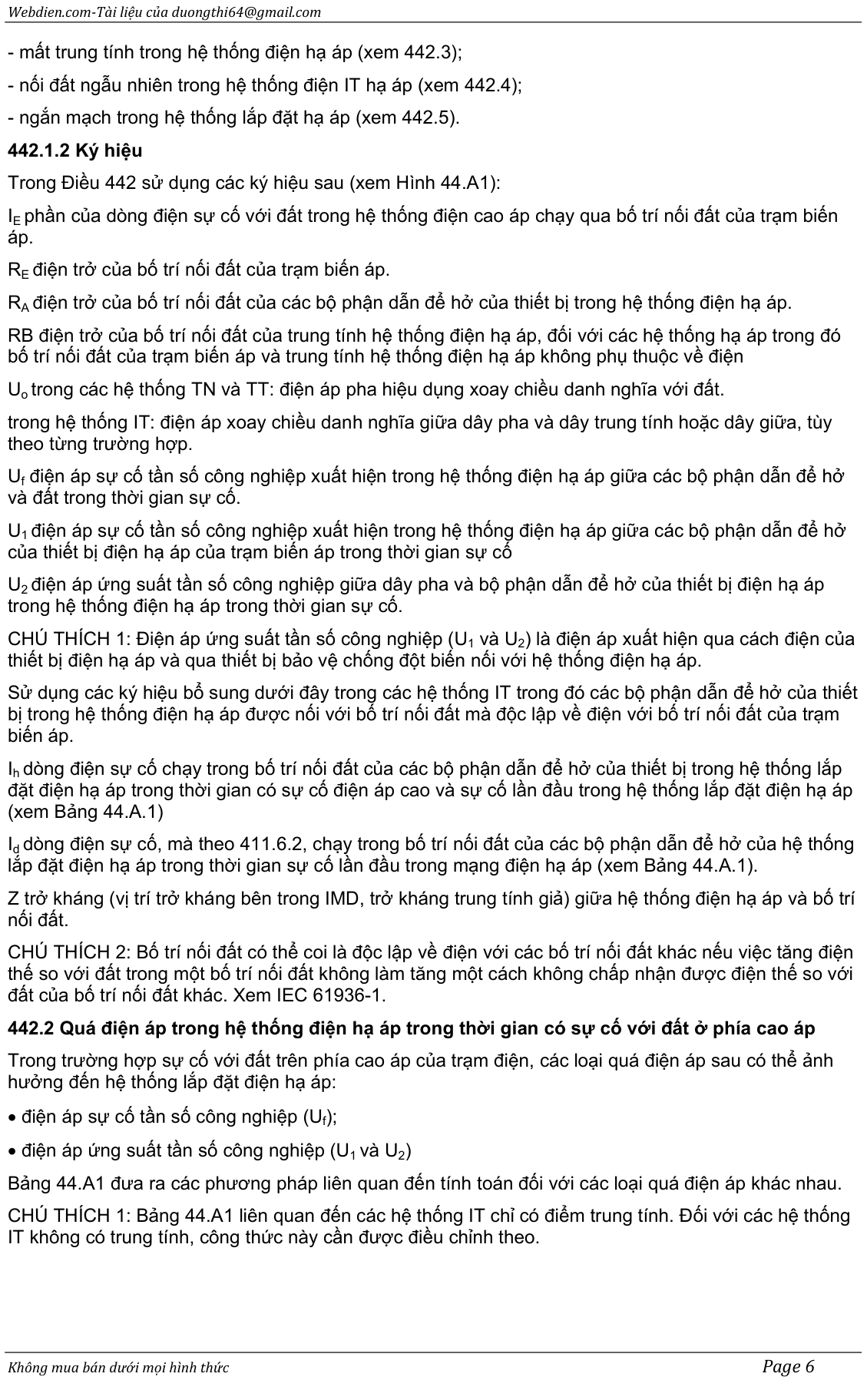

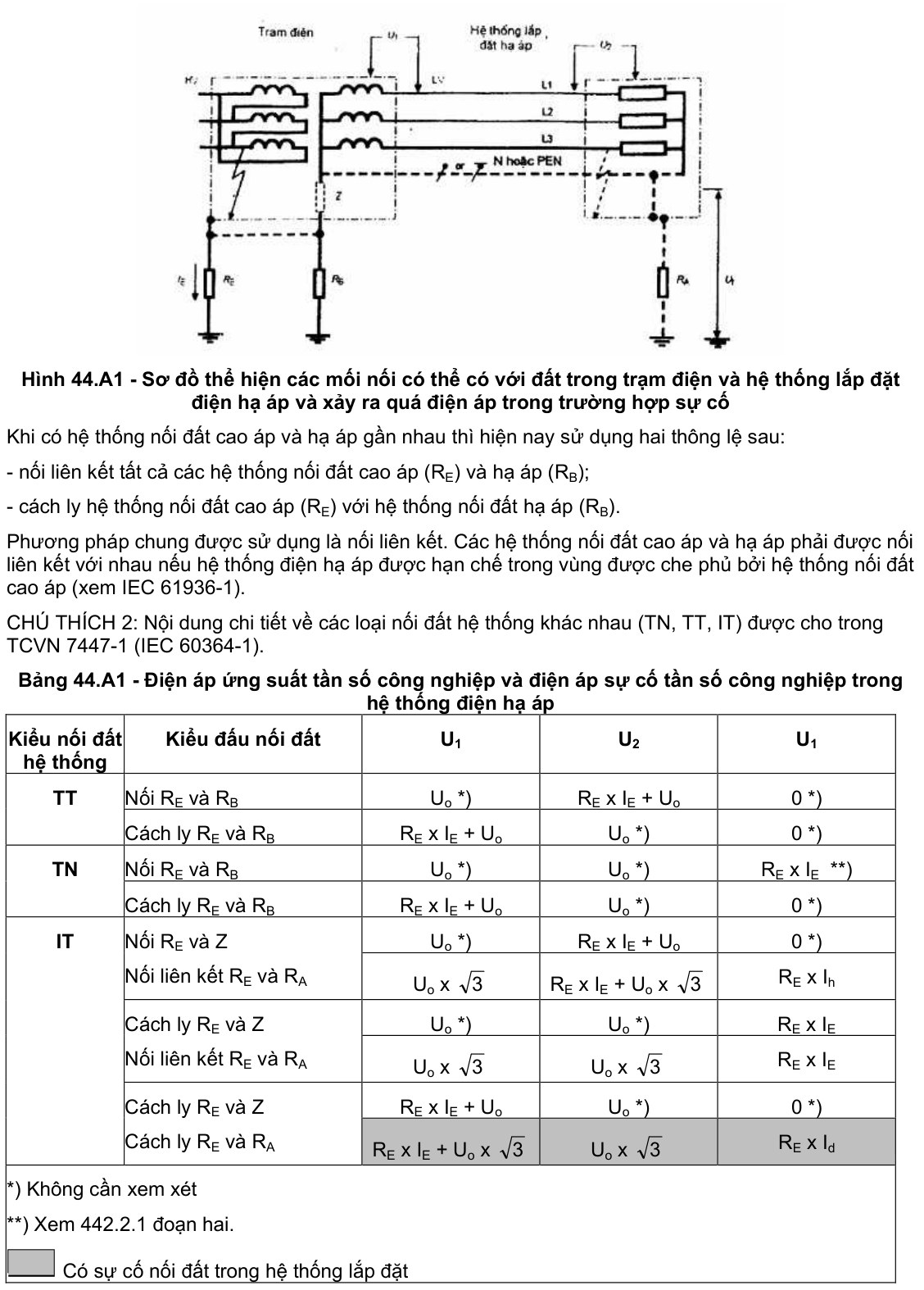

CHÚ THÍCH 3: Yêu cầu đối với U1 và U2 được lấy ra từ tiêu chí thiết kế cách điện của thiết bị điện hạ áp liên quan đến quá điện áp tần số công nghiệp (xem thêm Bảng 44.A2).

Không mua bán dưới mọi hình thức Page 7

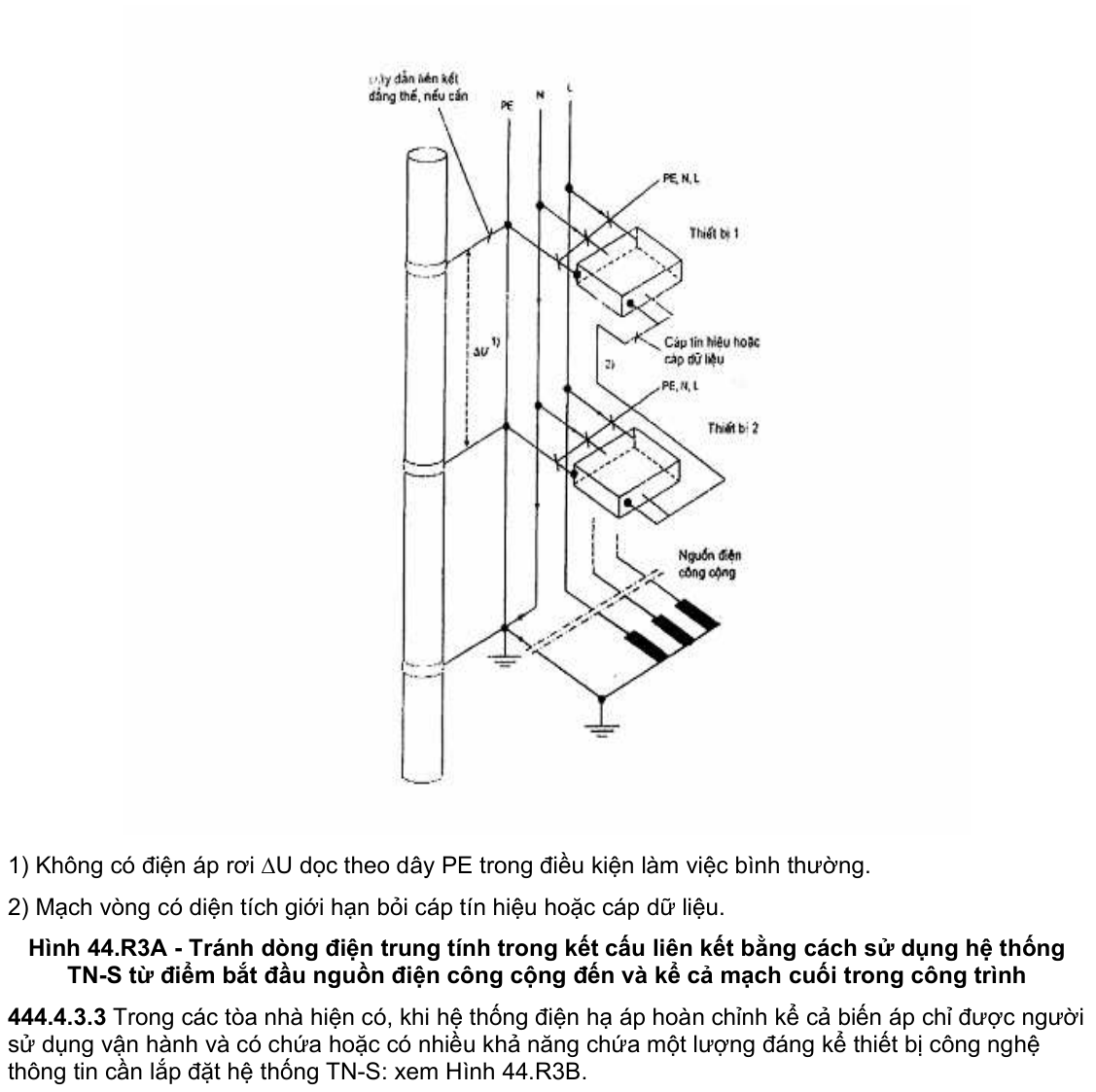

Không mua bán dưới mọi hình thức Page 17

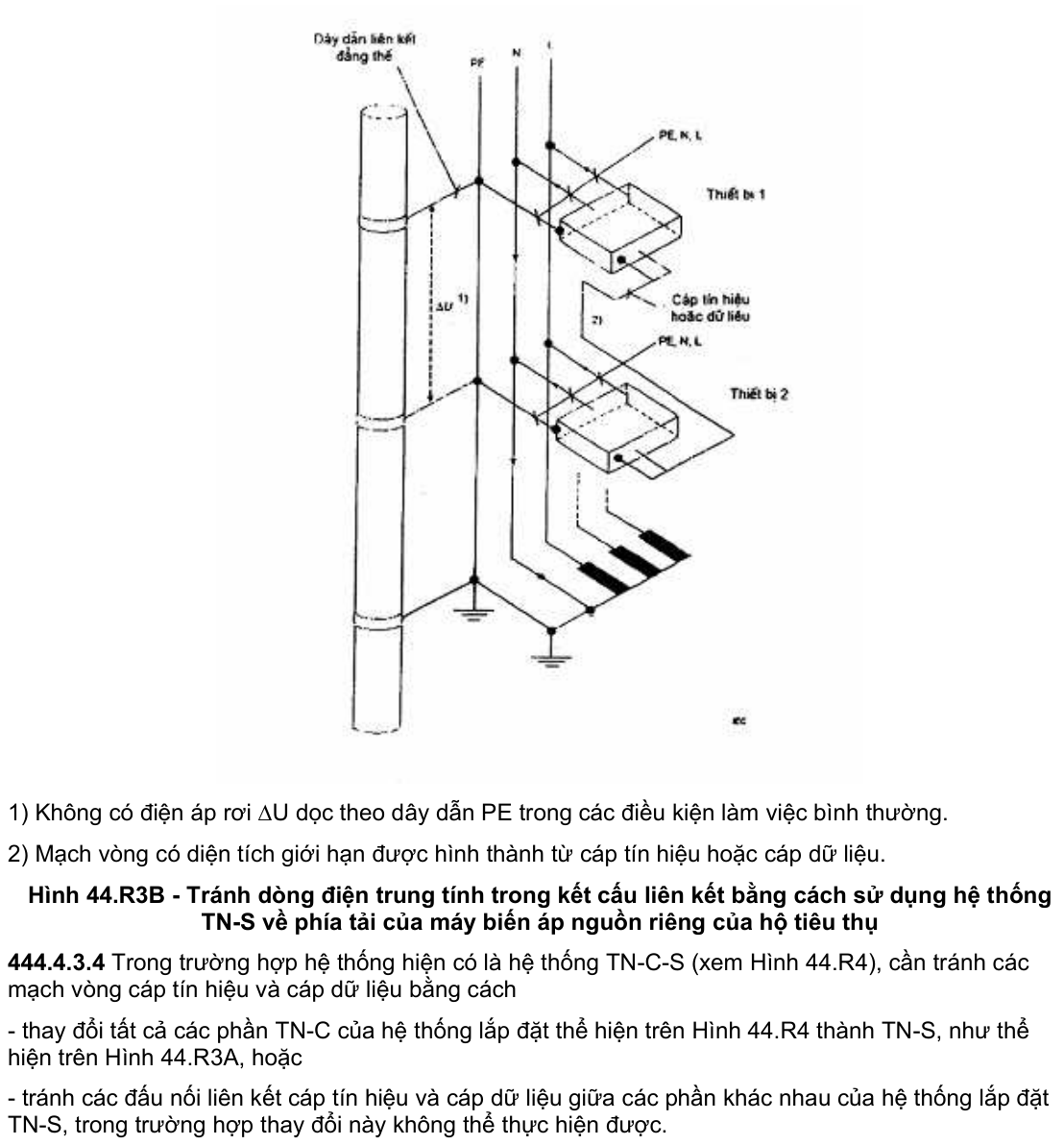

Không mua bán dưới mọi hình thức Page 18

Không mua bán dưới mọi hình thức Page 19

Không mua bán dưới mọi hình thức Page 20

Không mua bán dưới mọi hình thức Page 21

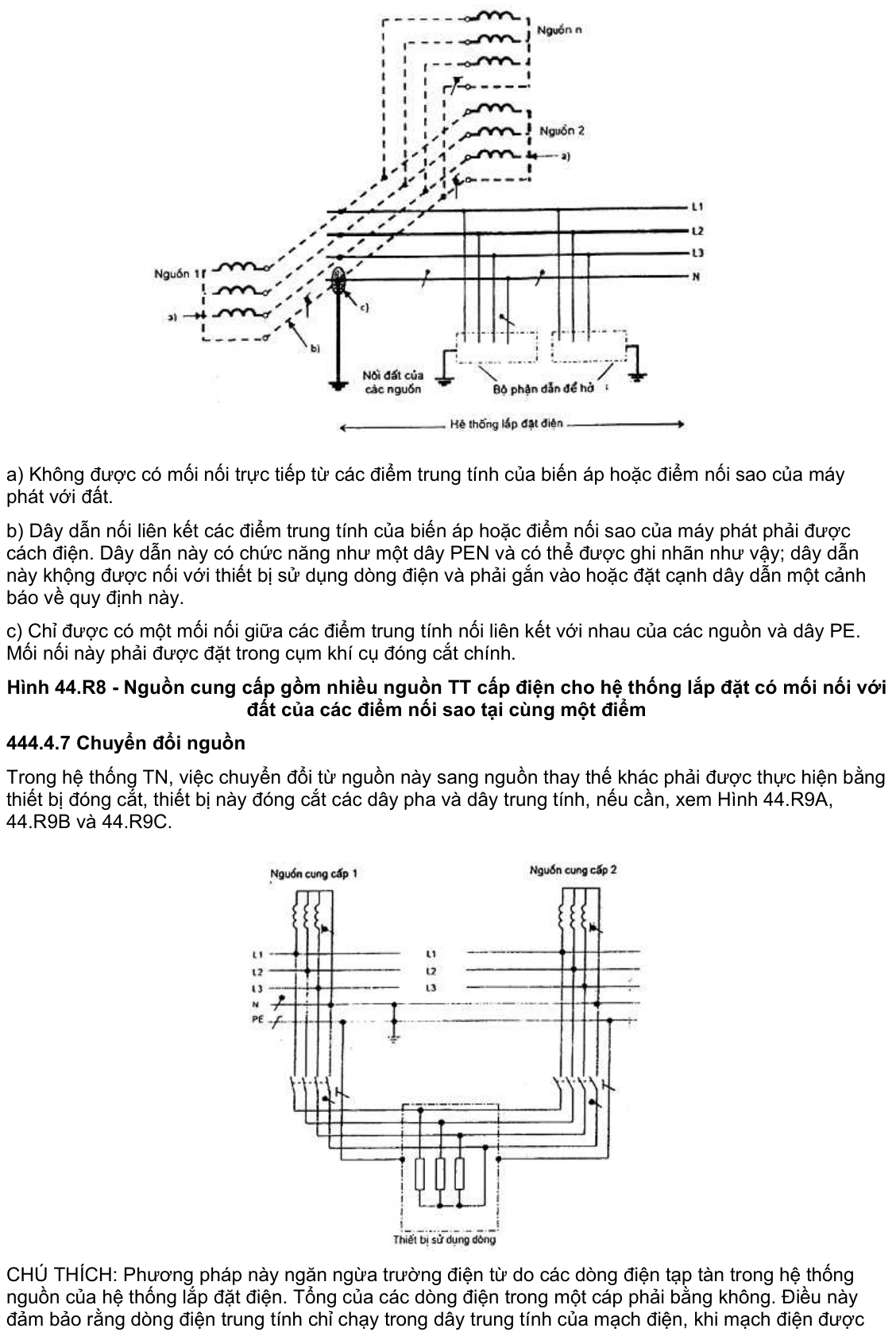

Không mua bán dưới mọi hình thức Page 23

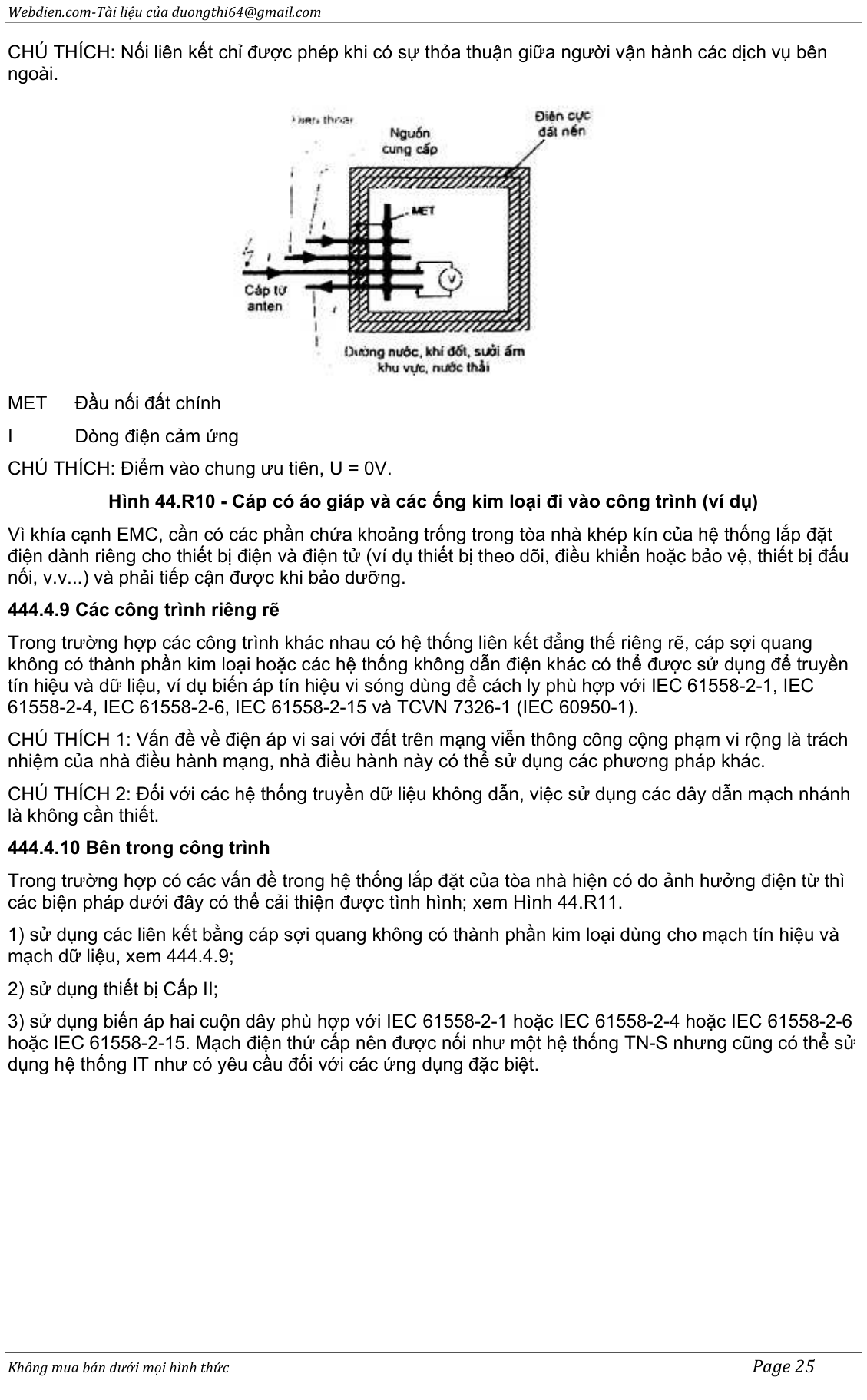

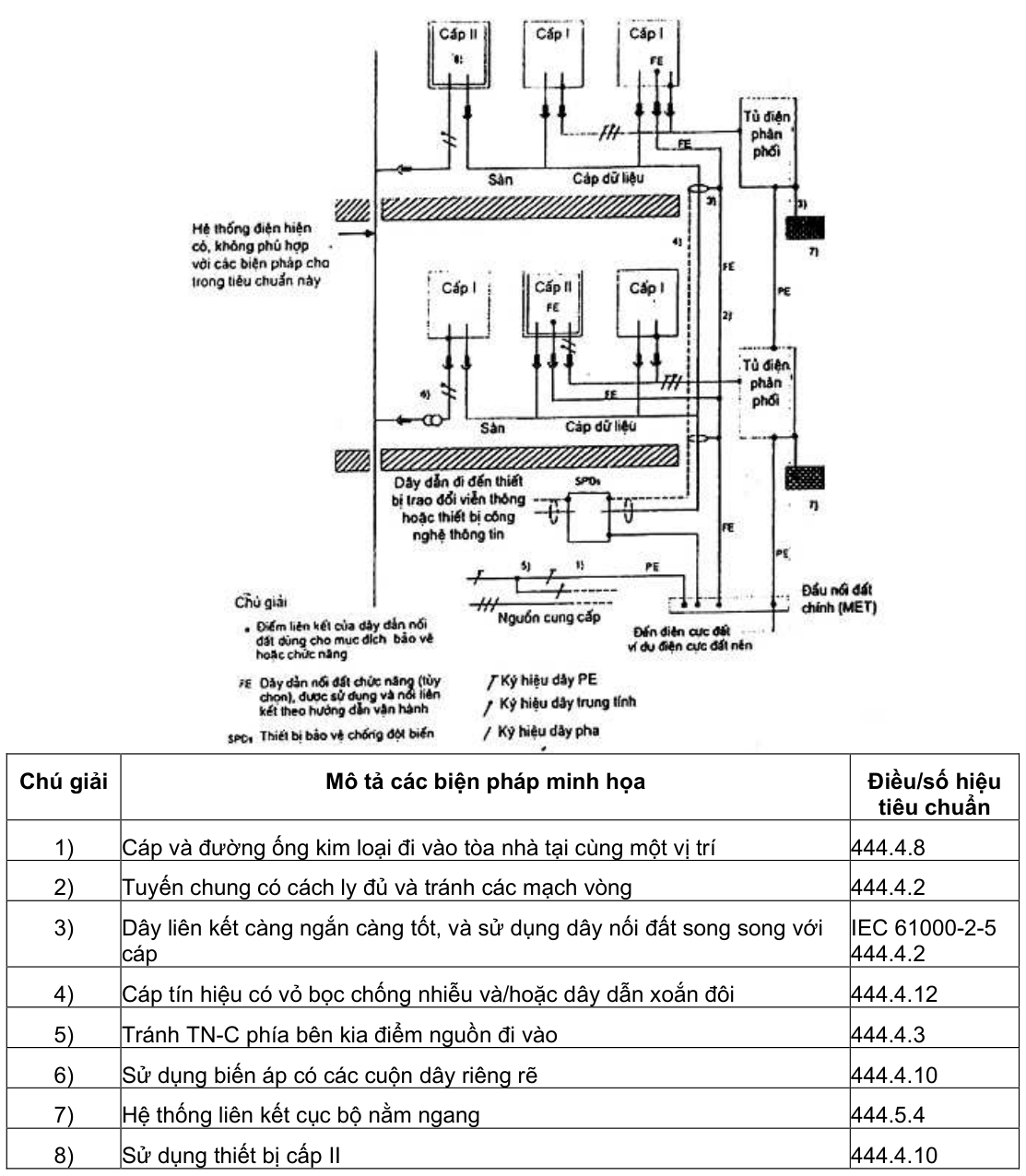

Hình 44.R11 - Minh họa các biện pháp trong công trình hiện có

444.4.11 Thiết bị bảo vệ Cần chọn các thiết bị bảo vệ có chức năng thích hợp để tránh các tác động không chủ ý do mức dòng điện quá độ cao, ví dụ bộ trễ thời gian hoặc bộ lọc.

444.4.12 Cáp tín hiệu Cần sử dụng cáp có vỏ bọc chống nhiễu và/hoặc cáp xoắn đôi làm cáp tín hiệu.

444.5 Nối đất và liên kết đẳng thế

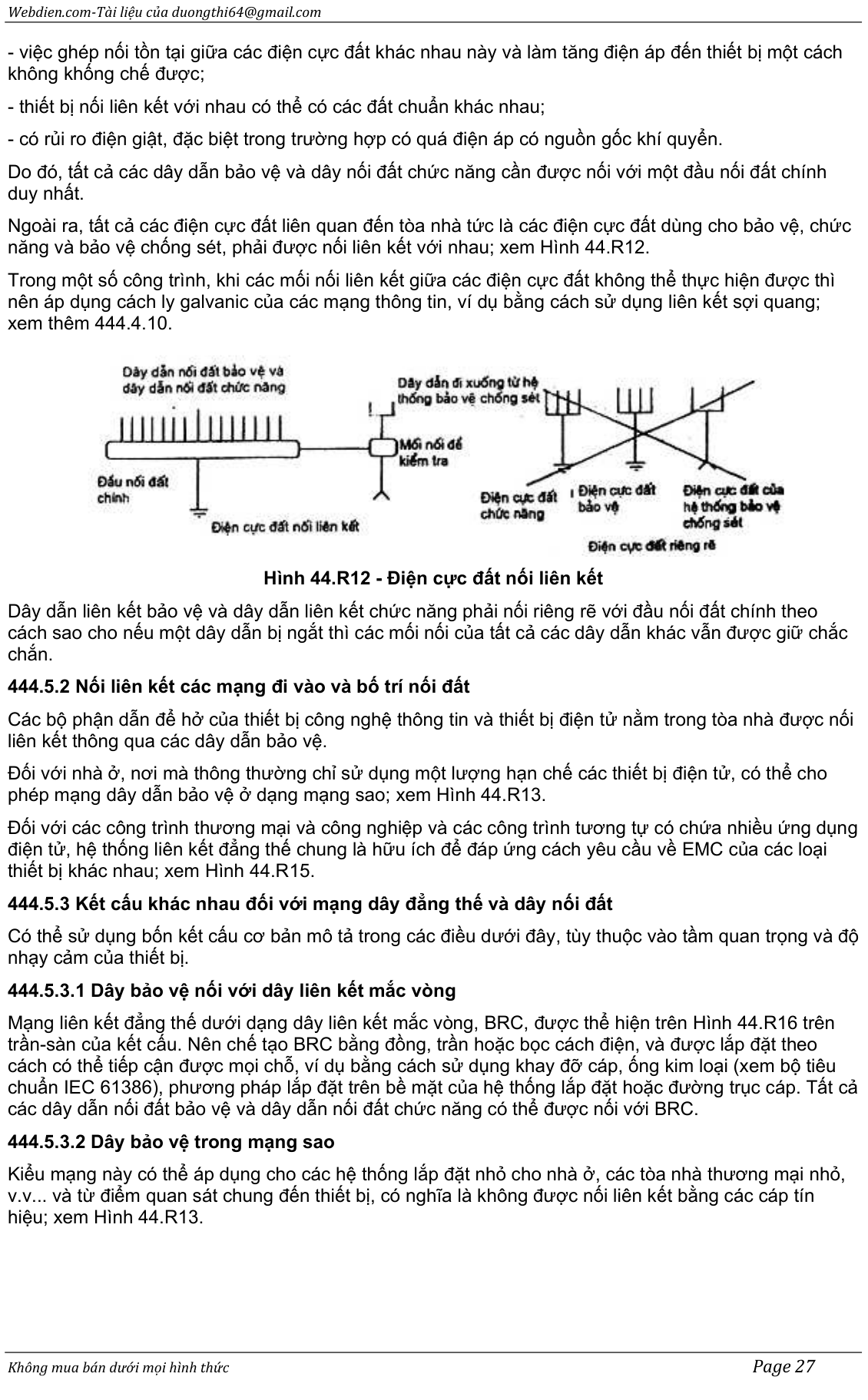

444.5.1 Nối liên kết các điện cực đất Đối với một số tòa nhà, khái niệm điện cực đất chuyên dụng và điện cực đất độc lập nối với mạng dây dẫn đẳng thế có thể không thích hợp khi thiết bị điện tử được sử dụng cho trao đổi thông tin và dữ liệu giữa các tòa nhà khác nhau vì một số nguyên nhân sau:

Không mua bán dưới mọi hình thức Page 26

Không mua bán dưới mọi hình thức Page 28

Không mua bán dưới mọi hình thức Page 29

Không mua bán dưới mọi hình thức Page 32

Không mua bán dưới mọi hình thức Page 38
