TIÊU CHUẨN VIỆT NAM

TCVN 6904: 2001 THANG MÁY ĐIỆN- PHƯƠNG PHÁP THỬ CÁC YÊU CẦU AN TOUN VỀ CẤU TẠO VÀ LẮP ĐẶT

TIÊU CHUẨN VIỆT NAM

TCVN 6904: 2001 THANG MÁY ĐIỆN- PHƯƠNG PHÁP THỬ CÁC YÊU CẦU AN TOUN VỀ CẤU TẠO VÀ LẮP ĐẶT Electric lift - Test methods for the safety requirements of construction and installation

Lời nói đầu

TCVN 6904: 2001 do Ban kỹ thuật tiêu chuẩn TCVN/TC 178 Thang máy, cầu thang máy - băng tải chở khách biên soạn, Tổng cục Tiêu chuẩn Đo lường Chất lượng đề nghị, Bộ Khoa học, Công nghệ và Môi trường ban hành. THANG MÁY ĐIỆN - PHƯƠNG PHÁP THỬ CÁC YÊU CẦU AN TOUN VỀ CẤU TẠO VÀ LẮP ĐẶT Electric lift - Test methods for the safety requirements of construction and installation

1. Phạm vi áp dụng

Tiêu chuẩn này quy định phương pháp thử các yêu cầu an toàn về cấu tạo và lắp đặt cho thang máy dẫn động điện thuộc qui định trong TCVN 6395: 1998. Phương pháp thử qui định trong tiêu chẩn này áp dụng đối với các thang máy dẫn động điện trong các trường hợp sau:

- Sau khi lắp đặt trước khi đưa vào sử dụng;

- Sau khi tiến hành cải tạo, sửa chữa trung tu và đại tu;

- Sau khi xảy ra tai nạn nghiêm trọng và đã khắc phục xong;

- Hết hạn giấy phép sử dụng;

- Theo yêu cầu của cơ quan quản lý an toàn lao động.

2. Tiêu chuẩn trích dẫn

TCVN 6395: 1998 Thang máy điện - Yêu cầu an toàn về cấu tạo và lắp đặt.

3. Quy định chung

3.1. Trong tiêu chuẩn này sử dụng các thuật ngữ định nghĩa quy định trong TCVN 6395: 1998

3.2. Kiểm tra tổng thể và sự đồng bộ của thang sau khi lắp đặt được thực hiện bằng cách so

sánh sự phù hợp của thiết bị với các quy định về thiết kế, các hồ sơ kỹ thuật, các chứng chỉ do nhà sản xuất cung cấp (phụ lục A).

3.3. Các thiết bị và dụng cụ kiểm tra và thử nghiệm phải được kiểm chuẩn và có độ chính xác

phù hợp với quy định của cơ quan chức năng có thẩm quyền.

3.4. Việc kiểm tra và thử nghiệm thang máy điện chỉ được tiến hành khi khả năng chịu lực của

kết cấu xây dựng phù hợp với quy định của nhà thiết kế và khi thang ở trạng thái sẵn sàng hoạt động tại nơi lắp đặt thang.

4. Phương pháp kiểm tra và thử nghiệm

4.1. Phương pháp kiểm tra

4.1.1. Kiểm tra kết cấu xây dựng khu vực lắp thang, kích thước và độ chính xác kích thước hình học của các đối tượng sau:

a) Giếng thang;

b) Buồng máy, buồng puly (nếu có);

c) Cửa tầng, cửa cabin, khe hở giữa các cánh cửa và giữa các cánh cửa với khuôn cửa;

d) Sàn và nóc cabin;

e) Các khoảng cách an toàn;

f) Sai lệch dừng tầng;

g) Cáp và cáp (xích) bù;

h) Đường kính puly.

4.1.2. Kiểm tra sự đồng bộ, đầy đủ, kết cấu và bố trí hợp lý và khả năng làm việc an toàn của:

a) Trạng thái đóng mở cửa, khả năng chống kẹt cửa cabin và cửa tầng, thiết bị báo động thiết bị cứu hộ và chiếu sáng;

b) Các thiết bị khoá;

c) Kết cấu treo và dẫn hướng cửa;

d) Kết cấu tay vịn, kết cấu treo, cửa sập cứu hộ, cửa cứu hộ, thiết bị điều khiển trên nóc cabin;

e) Kết cấu cabin đối trọng và kết cấu treo cabin đối trọng;

f) Kết cấu và khả năng điều chỉnh của kẹp ray, khoảng cách tối đa giữa các kẹp ray so với thiết kế;

g) Hệ thống thông gió;

h) Lối lên xuống, độ sạch sẽ khô ráo của giếng thang;

i) Hệ thống phanh, hệ thống cứu hộ, bộ chống đảo pha, hệ thống bảo vệ các bộ phận quay;

k) Các công tắc chính, công tắc cực hạn;

l) Phương thức phát động bộ hãm bảo hiểm.

4.1.3. Đo và kiểm tra hệ thống điện, vận tốc định mức, nhiệt độ buồng máy:

a) Điện áp, cường độ dòng điện;

b) Dây dẫn, bố trí và lắp đặt dây dẫn;

c) Điện trở cách điện, điện trở mối nối;

d) Vận tốc định mức;

e) Hệ chiếu sáng;

f) Nhiệt độ buồng máy.

4.1.4. Kiểm tra hệ thống điện an toàn theo phụ lục B.

4.2. Phương pháp thử

4.2.1. Thử phanh Phanh thang máy được thử theo trình tự sau:

- Chất tải bằng 125% tải định mức;

- Cho cabin đi xuống với vận tốc định mức;

- Ngắt nguồn điện động cơ và nguồn điện phanh;

- Đo quãng đường phanh. Quãng đường phanh không vượt quá giá trị quy định của nhà sản xuất.

4.2.2. Thử bộ khống chế vượt tốc. Bộ khống chế vượt tốc được thử bằng cách tạo vượt tốc theo quy định khi cabin hoặc đối trọng đi xuống. Đo vận tốc phát động và so sánh với:

- Vận tốc phát động theo điều 9.3.1; 9.3.2 TCVN 6395: 1998;

- Hoạt động của điều khiển điện theo điều 9.3.11 TCVN 6395: 1998.

4.2.3. Thử bộ hãm bảo hiểm

4.2.3.1. Thử bộ hãm bảo hiểm cabin:

4.2.3.1.1. Thử nghiệm nhằm kiểm tra độ chính xác sau lắp đặt, độ tin cậy của cụm thiết bị đồng bộ gồm: cabin, ray dẫn hướng, bộ hãm bảo hiểm và bản mã gắn vào công trình.

4.2.3.1.2. Thử bộ hãm bảo hiểm được tiến hành khi cabin đi xuống, tải thử được phân bố đều trên sàn cabin, phanh mở và:

a) Đối với bộ hãm bảo hiểm tức thời hoặc bộ hãm bảo hiểm tức thời có giảm chấn:

- Thang chuyển động đi xuống với vận tốc định mức

- Tải trọng bằng tải trọng định mức

b) Đối với bộ hãm bảo hiểm êm:

- Tải trọng bằng 125% định mức;

- Chuyển động với vận tốc định mức hoặc thấp hơn; Trong trường hợp được thử với vận tốc thấp hơn vận tốc định mức thì nhà sản xuất phải cung cấp đầy đủ hồ sơ kỹ thuật hợp pháp chỉ rõ đặc tính của loại bộ hãm bảo hiểm được thử khi tiến hành thử động lực cùng với thiết bị treo.

4.2.3.2. Bộ hãm bảo hiểm đối trọng

4.2.3.2.1. Thử nghiệm nhằm kiểm tra độ chính xác lắp ghép, độ chính xác sau lắp đặt, độ tin cậy của cụm thiết bị đồng bộ gồm đối trọng, bộ hãm bảo hiểm, ray dẫn hướng và các bản mã gắn vào công trình.

4.2.3.2.2. Thử bộ hãm bảo hiểm được tiến hành khi đối trọng đi xuống và:

a) Đối với bộ hãm bảo hiểm tức thời hoặc loại bộ hãm bảo hiểm tức thời có giảm chấn.

- Thang không tải;

- Chuyển động với vận tốc định mức;

b) Đối với bộ hãm bảo hiểm êm.

- Thang không tải;

- Chuyển động với vận tốc định mức hoặc chậm hơn; Nếu phép thử được thực hiện ở vận tốc thấp hơn vận tốc định mức thì nhà sản xuất phải cung cấp đồ thị biểu diễn đặc tính của loại bộ hãm bảo hiểm êm cho đối trọng được thử khi thử động lực cùng với bộ phận treo.

4.2.3.3. Thử bộ hãm bảo hiểm được tiến hành bằng cách tác động để bộ khống chế vượt tốc bật hãm ngoại trừ trường hợp bộ khống chế vượt tốc có puly thử với đường kính nhỏ hơn để tạo vận tốc phát động.

4.2.4. Thử kéo Chức năng kéo của thang được thử bằng cách cho cabin không tải lên tầng dừng phía trên. Chất tải bằng 125% tải trọng định mức, sau đó cho cabin đi xuống đến tầng dừng phía dưới. Trong quá trình đi xuống cabin được dừng ở một số tầng. ở mỗi lần dừng cabin không bị trôi hoặc tụt tầng.

Sau khi rỡ tải đưa cabin không tải đi lên tầng phục vụ cao nhất. Cabin không thể tiếp tục chuyển động lên được nữa khi đối trọng tựa trên giảm chấn, dù động cơ vẫn hoạt động theo chiều đi lên; tiếp tục đưa cabin đi xuống tựa trên giảm chấn, đối trọng không thể nâng cao hơn so với kỹ thuật, dù động cơ vẫn hoạt động theo chiều đi xuống. Trong khi thử tiến hành đo cường độ, điện áp và tốc độ động cơ.

4.2.5. Giảm chấn Giảm chấn dạng tích luỹ năng lượng được thử bằng cách cho cabin với tải trọng định mức tựa trên giảm chấn, cáp nâng trùng. Đo và quan sát độ lún. So sánh với thông số do nhà chế tạo cung cấp. Giảm chấn tích luỹ năng lượng tự phục hồi và giảm chấn hấp thu năng lượng được thử bằng cách cho cabin với tải trọng định mức và đối trọng tiếp xúc với giảm chấn tại thời điểm có vận tốc bằng vận tốc định mức hoặc vận tốc khi tính toán giảm chấn. Kết quả kiểm tra được đánh giá bằng cách quan sát cẩn thận tình trạng của giảm chấn. Sau khi thử không có bất cứ hư hỏng nào gây ảnh hưởng đến hoạt động bình thường của thang.

4.2.6. Thử cứu hộ tự động (nếu có) Thử cứu hộ tự động (nếu có) được tiến hành bằng cách cho thang chuyển động bình thường. Ngắt điện nguồn. Kiểm tra hoạt động của thiết bị theo quy định của nhà sản xuất.

4.2.7. Thiết bị báo động cứu hộ Thiết bị báo động cứu hộ được thử ở trạng thái hoạt động bình thường của thang và ở trạng thái không có điện nguồn. ở cả hai trạng thái hoạt động của thang chuông và điện thoại phải hoạt động đúng theo chỉ dẫn trong hồ sơ kỹ thuật.

PHỤ LỤC A

(Quy định) CÁC HỒ SƠ KỸ THUẬT VÀ CHỨNG CHỈ DO NHU SẢN XUẤT CUNG CẤP

A.1. Quy định chung

Hồ sơ kỹ thuật bao gồm các thông tin và tư liệu cần thiết cho việc lắp đặt, kiểm tra và thử nghiệm thang. Hồ sơ kỹ thuật được gửi kèm theo đơn của chủ sở hữu thang cho cơ quan chức năng có thẩm quyền trước khi kiểm tra và thử nghiệm.

A.2. Các thông tin tổng quan bao gồm:

Tên, địa chỉ người lắp đặt, chủ sở hữu hoặc người sử dụng; Nơi lắp đặt lần đầu; Thông số cơ bản của thang.

A.3. Bản vẽ kỹ thuật và các thông tin chi tiết về kỹ thuật bao gồm:

- Kích thước thông thuỷ của khoảng không gian dự phòng đỉnh giếng và hố thang (4.6.1, 4.6.2

TCVN 6395: 1998).

- Lối vào hố thang (4.6.2.4 TCVN 6395: 1998);

- Vách ngăn giữa các thang (4.5 TCVN 6395: 1998) nếu lắp nhiều thang trong một giếng thang;

- Cách quy định về cố định ray;

- Vị trí, kích thước, buồng máy, mặt bằng lắp đặt máy và thiết bị, lỗ thông gió, lực tác động vào công trình;

- Lối vào buồng máy (5.2 TCVN 6395: 1998);

- Vị trí, kích thước, lối vào buồng máy;

- Puly, bố trí thiết bị trong buồng puly (nếu có);

- Loại và kích thước cửa tầng (6.3 TCVN 6395: 1998);

- Loại và kích thước cửa kiểm tra, cửa sập kiểm tra;

- Kích thước cabin và cửa cabin (7.1, 7.2 TCVN 6395: 1998);

- Khoảng cách an toàn (8 TCVN 6395: 1998);

- Đặc tính cơ bản của hệ treo như hệ số an toàn, cáp (số lượng, đường kính, tải trọng kéo đứt cáp) hoặc xích (loại, bước, tải trọng kéo đứt xích);

- Đặc tính cơ bản về cáp của bộ khống chế vượt tốc (hệ số an toàn, đường kính, lực kéo đứt);

- Kích thước, độ bền của ray dẫn hướng, điều kiện, kích thước mặt chịu ma sát;

- Kích thước, độ bền của giảm chấn loại tích luỹ năng lượng j kiểu tuyến tính;

- Sơ đồ điện kể cả mạch động lực, mạch nối với thiết bị an toàn điện;

A.4. Chứng chỉ và quy cách kỹ thuật

- Các chứng chỉ thử nghiệm các bộ phận an toàn;

- Các chứng chỉ khác như cáp, xích, thiết bị chống cháy nổ v.v...

- Chứng chỉ về thiết bị an toàn;

- Chứng chỉ thử nghiệm độ bền cơ học;

- Chứng chỉ về độ bền và khả năng chịu lực của cửa tầng.

PHỤ LỤC B

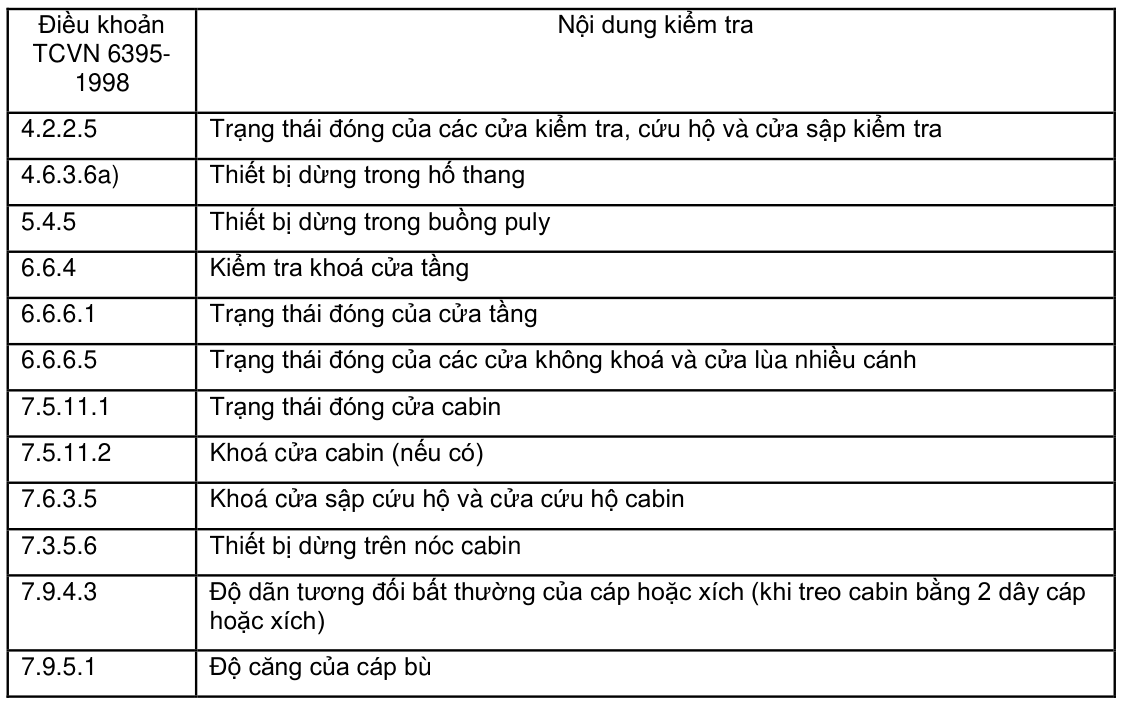

(Quy định) DANH MỤC KIỂM TRA VỀ THIẾT BỊ ĐIỆN AN TOUN

Vùng công thức, bảng hoặc hình trong PDF — trang 6, phần 1

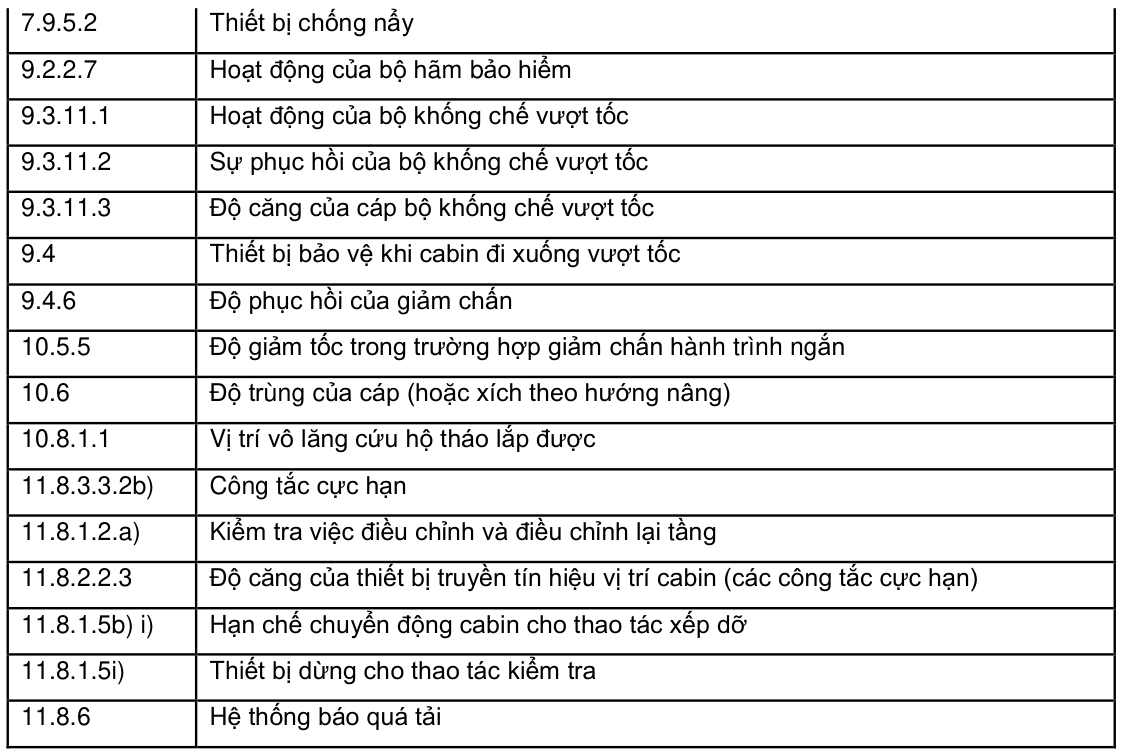

Vùng công thức, bảng hoặc hình trong PDF — trang 7, phần 1

TIÊU CHUẨN VIỆT NAM

TCVN 6905: 2001 THANG MÁY THUỶ LỰC - PHƯƠNG PHÁP THỬ CÁC YÊU CẦU AN TOUN VỀ CẤU TẠO VÀ LẮP ĐẶT Hydraulic lift - Test methods for the safety requirements of construction and installation

Lời nói đầu

TCVN 6905: 2001 do Ban kỹ thuật tiêu chuẩn TCVN/TC 178 Thang máy, cầu thang máy - băng tải chở khách biên soạn, Tổng cục Tiêu chuẩn Đo lường Chất lượng đề nghị, Bộ Khoa học, Công nghệ và Môi trường ban hành. THANG MÁY THUỶ LỰC - PHƯƠNG PHÁP THỬ CÁC YÊU CẦU AN TOUN VỀ CẤU TẠO VÀ LẮP ĐẶT Hydraulic lift - Test methods for the safety requirements of construction and installation

1. Phạm vi áp dụng

Tiêu chuẩn này quy định phương pháp thử các yêu cầu an toàn về cấu tạo và lắp đặt cho thang máy dẫn động thuỷ lực qui định trong TCVN 6396: 1998. Phương pháp thử qui định trong tiêu chẩn này áp dụng đối với các thang máy thuỷ lực trong các trường hợp sau:

- Sau khi lắp đặt trước khi đưa vào sử dụng;

- Sau khi tiến hành cải tạo, sửa chữa trung tu và đại tu;

- Sau khi xảy ra tai nạn nghiêm trọng và đã khắc phục xong;

- Hết hạn giấy phép sử dụng;

- Theo yêu cầu của cơ quan quản lý an toàn lao động.

2. Tiêu chuẩn trích dẫn

TCVN 6396: 1998 Thang máy thuỷ lực - Yêu cầu an toàn về cấu tạo và lắp đặt.

3. Quy định chung

3.1. Trong tiêu chuẩn này sử dụng các thuật ngữ, định nghĩa quy định trong TCVN 6396: 1998

3.2. Kiểm tra tổng thể và sự đồng bộ của thang sau khi lắp đặt được thực hiện bằng cách so

sánh sự phù hợp của thiết bị với các quy định thiết kế, các hồ sơ kỹ thuật, các chứng chỉ do nhà sản xuất cung cấp (phụ lục A).

3.3. Các thiết bị và dụng cụ kiểm tra và thử nghiệm phải được kiểm chuẩn và có độ chính xác

phù hợp với quy định của cơ quan chức năng có thẩm quyền.

3.4. Việc kiểm tra và thử nghiệm thang máy thuỷ lực chỉ được tiến hành khi khả năng chịu lực

của kết cấu xây dựng phù hợp với quy định của nhà thiết kế và khi thang ở trạng thái sẵn sàng hoạt động tại nơi lắp đặt thang.

4. Phương pháp kiểm tra và thử nghiệm

4.1. Phương pháp kiểm tra

4.1.1. Kiểm tra kết cấu xây dựng, kích thước, độ chính xác kích thước hình học theo hồ sơ kỹ thuật do nhà chế tạo cung cấp đối với các đối tượng sau:

a) Giếng thang;

b) Buồng máy, buồng puly (nếu có);

c) Cửa tầng, cửa cabin, khe hở giữa các cánh cửa và giữa các cánh cửa với khuôn cửa;

d) Sàn và nóc cabin;

e) Các khoảng cách an toàn;

f) Sai lệch dừng tầng;

g) Cáp và cáp bù;

h) Đường kính puly.

4.1.2. Kiểm tra sự đồng bộ, đầy đủ, kết cấu và bố trí hợp lý và khả năng làm việc an toàn của các thiết bị và cơ cấu sau:

a) Trạng thái đóng mở cửa, khả năng chống kẹt cửa cabin và cửa tầng, thiết bị báo động, thiết bị cứu hộ và chiếu sáng;

b) Các thiết bị khoá;

c) Kết cấu treo và dẫn hướng cửa;

d) Kết cấu tay vịn, kết cấu treo, cửa sập cứu hộ, thiết bị điều khiển trên nóc cabin;

e) Kết cấu đối trọng và kết cấu treo đối trọng (nếu có);

f) Kết cấu và khả năng điều chỉnh của kẹp ray, khoảng cách tối đa giữa các kẹp ray so với thiết kế;

g) Hệ thống thông gió;

h) Lối lên xuống, độ sạch sẽ khô ráo của giếng thang;

i) Hệ thống phanh, hệ thống cứu hộ, bộ chống đảo pha, hệ thống bảo vệ các bộ phận quay;

k) Các công tắc chính, công tắc cực hạn;

l) Phương thức phát động bộ hãm bảo hiểm.

4.1.3. Đo và kiểm tra các yêu cầu của hệ thống điện, vận tốc định mức, nhiệt độ buồng máy:

a) Điện áp, cường độ dòng điện;

b) Dây dẫn, bố trí và lắp đặt dây dẫn;

c) Điện trở cách điện, điện trở mối nối;

d) áp suất toàn tải; van hạn áp;

e) Vận tốc định mức;

f) Hạn chế thời gian chạy động cơ;

g) Hệ chiếu sáng;

h) Nhiệt độ.

4.1.4. Kiểm tra hệ thống điện an toàn theo phụ lục B.

4.2. Phương pháp thử

4.2.1. Thử bộ khống chế vượt tốc. Bộ khống chế vượt tốc được thử bằng cách tạo vượt tốc theo quy định khi cho cabin hoặc đối trọng đi xuống. Đo vận tốc phát động và so sánh với:

a) Vận tốc phát động theo điều 9.3.1; 9.3.2 TCVN 6396: 1998;

b) Hoạt động của điều khiển điện theo điều 9.4.1.11 TCVN 6396: 1998.

4.2.2. Thử bộ hãm bảo hiểm

4.2.2.1. Thử bộ hãm bảo hiểm cabin: 1) Thử nghiệm nhằm kiểm tra độ chính xác sau lắp đặt, độ tin cậy của cụm thiết bị đồng bộ gồm cabin, ray dẫn hướng, bộ hãm bảo hiểm và bản mã gắn vào công trình. 2) Thử bộ hãm bảo hiểm được tiến hành khi cabin đi xuống, tải thử được phân bố đều trên sàn cabin, van điều khiển cabin đi xuống mở và cần lưu ý những vấn đề sau:

a) Đối với bộ hãm bảo hiểm tức thời hoặc bộ hãm bảo hiểm tức thời có giảm chấn; cabin chuyển động đi xuống với vận tốc định mức và chịu tải trọng hoặc;

- Bằng tải trọng định mức nếu tải trọng định mức phù hợp với bảng 1 (điều 7.2.1 TCVN 6396: 1998) hoặc:

- Nếu tải trọng định mức nhỏ hơn giá trị nêu trong bảng 1 thì tải thử được lấy bằng 125% tải định mức, ngoại trừ trường hợp tải trọng này nhỏ hơn tải trọng cho trong bảng 1.

b) Đối với bộ hãm bảo hiểm êm:

- Tải trọng bằng tải định mức, cabin chuyển động với vận tốc định mức hoặc thấp hơn nếu tải trọng định mức phù hợp với bảng 1.

- Nếu tải trọng định mức nhỏ hơn giá trị nêu trong bảng 1 thì tải thử được lấy bằng 125% tải định mức, ngoại trừ trường hợp tải trọng này nhỏ hơn tải trọng cho trong bảng 1. Cabin chuyển động với vận tốc định mức hoặc thấp hơn. Nếu phép thử được tiến hành ở vận tốc thấp hơn vận tốc định mức thì nhà sản xuất phải cung cấp đầy đủ hồ sơ kỹ thuật hợp pháp chỉ rõ đặc tính thử của loại bộ hãm bảo hiểm êm khi thử động lực cùng với bộ phận treo.

4.2.2.2. Thử bộ hãm bảo hiểm đối trọng (nếu có) 1) Thử nghiệm nhằm kiểm tra độ chính xác lắp ghép, độ chính xác lắp đặt, độ tin cậy của cụm thiết bị đồng bộ gồm: đối trọng, bộ hãm bảo hiểm, ray dẫn hướng và các bản mã gắn vào công trình. 2) Thử bộ hãm bảo hiểm được tiến hành khi đối trọng đi xuống và:

a) Đối với bộ hãm bảo hiểm tức thời hoặc loại bộ hãm bảo hiểm tức thời có giảm chấn.

Thang không tải.
Chuyển động với vận tốc định mức. b) Đối với bộ hãm bảo hiểm êm.
Thang không tải.
Chuyển động với vận tốc định mức hoặc thấp hơn. Nếu phép thử được thực hiện ở vận tốc thấp hơn vận tốc định mức thì nhà sản xuất phải cung cấp đầy đủ hồ sơ kỹ thuật hợp pháp chỉ rõ đặc tính thử của loại bộ hãm bảo hiểm êm cho đối trọng khi thử động lực cùng với bộ phận treo.
4.2.2.3. Thử bộ hãm bảo hiểm được tiến hành bằng cách tác động để bộ khống chế vượt tốc bật hãm ngoại trừ trường hợp bộ khống chế vượt tốc có puly thử với đường kính nhỏ hơn để tạo vận tốc phát động. Sau khi thử không có bất cứ hư hỏng nào làm ảnh hưởng đến hoạt động bình thường của thang.
4.2.3. Thử thiết bị chèn Thiết bị chèn được thử khi cabin chuyển động đi xuống với vận tốc định mức, tải trọng thử được phân bố đều trên sàn, cabin tựa trên thiết bị chèn, van điều khiển cabin đi xuống đóng và:

a) Đối với thiết bị chèn kiểu tức thời hoặc tức thời có giảm chấn: Cabin chịu tải bằng 125% tải định mức. Nếu bộ hãm bảo hiểm cần thử đóng vai trò là thiết bị chèn thì phép thử được thực hiện theo 4.2.2.1

b) Đối với thiết bị chèn êm

- Nếu tải trọng định mức phù hợp với bảng 1 (7.2.1 - TCVN 6396: 1998) thì cabin chịu tải bằng 125% tải định mức.

- Nếu tải trọng định mức nhỏ hơn giá trị cho trong bảng 1 thì cabin chịu tải bằng 125% tải định mức. Kết quả thử được đánh giá bằng cách quan sát cẩn thận trạng thái của thiết bị. Sau khi thử không có hư hỏng gây ảnh hưởng đến hoạt động bình thường của thang.

4.2.4. Thử thiết bị chặn Thiết bị chặn được thử khi cabin chuyển động đi xuống với vận tốc định mức, tải trọng thử bằng 125% tải định mức phân bố đều trên sàn, cabin tiếp xúc với thiết bị chặn và giảm chấn (điều

9.5.7 TCVN 6396: 1998), van điều khiển cabin đi xuống đóng. Cabin được dừng ở mỗi tầng bằng thiết bị chặn. Kiểm tra bằng mắt:

a) Sự làm việc của chốt, cữ chặn và khe hở theo phương ngang giữa chốt và cữ chặn khi thang chuyển động;

b) Sự hoạt động của cần piston của giảm chấn. Sau khi thử không có hư hỏng gây ảnh hưởng đến hoạt động bình thường của thang.

4.2.5. Thử giảm chấn

Giảm chấn dạng tích luỹ năng lượng được thử bằng cách cho cabin với tải trọng định mức tựa trên giảm chấn, cáp nâng trùng. Đo và quan sát độ lún. So sánh với thông số do nhà chế tạo cung cấp. Giảm chấn tích luỹ năng lượng tự phục hồi và giảm chấn hấp thu năng lượng được thử bằng cách cho cabin với tải trọng định mức và đối trọng tiếp xúc với giảm chấn tại thời điểm có vận tốc bằng vận tốc định mức hoặc vận tốc khi tính toán giảm chấn. Kết quả kiểm tra được đánh giá bằng cách quan sát cẩn thận tình trạng của giảm chấn. Sau khi thử không có bất cứ hư hỏng nào gây ảnh hưởng đến hoạt động bình thường của thang.

4.2.6. Thử van ngắt Van ngắt được thử khi thang đi xuống vượt tốc chịu tải định mức phân bố đều trong cabin. Xem xét bằng mắt.

a) Hoạt động của van;

b) Kiểm tra vận tốc cabin tại thời điểm van ngắt làm việc so với đồ thị điều chỉnh của nhà sản xuất cung cấp;

c) Trong trường hợp sử dụng nhiều van ngắt phải kiểm tra sự tác động đồng thời và chính xác của chúng bằng cách kiểm tra độ nghiêng của sàn cabin.

4.2.7. Thử van hãm Van hãm được thử nghiệm hoặc bằng cách:

a) Đo vận tốc hãm Vmax hoặc

b) Tính toán theo công thức sau:

Vùng công thức, bảng hoặc hình trong PDF — trang 11, phần 1

Trong đó: P là áp suất toàn tải (MPa) Pt là áp suất đo khi thang đi xuống chịu tải trọng định mức (MPa); Vmax là vận tốc đi xuống lớn nhất khi van ngắt làm việc (m/s); Vt là vận tốc được đo sau một hành trình đi xuống của cabin chịu tải định mức. Giá trị Vmax không được lớn hơn giá trị vận tốc định mức khi đi xuống cộng với 0,3 m/s

4.2.8. Thử áp suất Thử áp suất được tiến hành như sau: Áp suất thử trong mạch thuỷ lực giữa van một chiều và kích bằng 200% áp suất toàn tải. Thời gian giữ áp lực thử là 5 phút. Kiểm tra bằng cách xem xét kỹ hiện tượng tụt áp, rò rỉ dầu thuỷ lực trong suốt thời gian giữ áp lực thử. Sau khi thử không có biểu hiện gì gây ảnh hưởng đến hoạt động bình thường của hệ thuỷ lực.

4.2.9. Thử trôi tầng Thử trôi tầng được thực hiện bằng cách đưa cabin với tải trọng định mức lên vị trí cao nhất. Giữ cabin đứng yên trong 10 phút. Cabin không được trôi xuống quá 10 mm.

4.2.10. Thử thiết bị điện chống trôi tầng.

Thiết bị điện chống trôi tầng được thử bằng cách cho thang chịu tải định mức. Cabin ở trong vùng từ 0,12 m j dưới mức sàn đến điểm thấp nhất của vùng mở khoá, thang phải đặt trong trạng thái đi lên, không phụ thuộc vào vị trí các cửa.

4.2.11. Thử cứu hộ khi thang đi xuống Vận hành tay quay cho cabin đi xuống tựa vào cột chống (hoặc khi bộ hãm bảo hiểm hoặc thiết bị chèn đang làm việc)... Quan sát cáp treo cabin. Tiếp tục vận hành cho cabin đi xuống, cáp treo cabin bị trùng nếu thiết bị cứu hộ làm việc.

4.2.12. Thiết bị báo động cứu hộ. Thiết bị báo động cứu hộ được thử ở trạng thái hoạt động bình thường của thang và ở trạng thái không có điện nguồn. ở cả hai trạng thái hoạt động của thang chuông và điện thoại phải hoạt động đúng theo chỉ dẫn trong hồ sơ kỹ thuật.
